Não existe um único material que possa ser chamado de melhor isolamento de tubo de escape para todos os sistemas de alta temperatura.
Um material que tem um bom desempenho em torno de um tubo de escape de gerador pode ser desnecessariamente pesado para um tubo de descida automotivo. Uma fita têxtil leve usada em um veículo de alto desempenho pode ser inadequada para uma grande linha de escape marítima que precisa de isolamento removível. Um escudo de metal polido pode controlar o calor radiante de forma eficaz, mas não pode substituir um núcleo de isolamento espesso quando o objetivo é reduzir a temperatura na parte externa do isolamento do tubo.
O correto material de isolamento de tubo de escape depende, portanto, do que se espera que o sistema térmico realize.
Para a maioria dos projetos de escape de alta temperatura, os engenheiros escolhem entre várias famílias de materiais:
fibra de vidro;
fibra de alta sílica;
fibra de basalto;
cerâmica ou outra fibra de isolamento de alta temperatura;
aço inoxidável;
alumínio;
barreiras metálicas de liga de níquel;
combinações multicamadas desses materiais.
A solução mais eficaz muitas vezes não é um único material.
É uma combinação cuidadosamente selecionada.
A BSTFLEX fabrica isolamento de tubo de escape e sistemas personalizados de proteção térmica de escape para aplicações automotivas, de motores a diesel, marítimas, de geradores e industriais.
Um erro comum na seleção de isolamento de escape é perguntar:
“Qual material resiste à temperatura mais alta?”
Essa pergunta está incompleta.
Um sistema de isolamento de escape de alta temperatura normalmente desempenha várias funções ao mesmo tempo.
A camada do lado quente deve tolerar a superfície do escape.
O núcleo de isolamento deve retardar a transferência de calor.
A camada externa deve sobreviver ao manuseio, vibração e contaminação.
O sistema de fixação deve manter o conjunto no lugar após repetidos ciclos de aquecimento e resfriamento.
Esses requisitos raramente apontam exatamente para o mesmo material.
Uma manta de tubo de escape removível pode, portanto, ser construída como:
Tubo de escape quente
↓
Revestimento interno de alta temperatura
↓
Núcleo de isolamento
↓
Tecido externo protetor ou jaqueta metálica
↓
Sistema de fixação mecânica
Esta abordagem em camadas permite que cada material desempenhe a função para a qual é mais adequado.

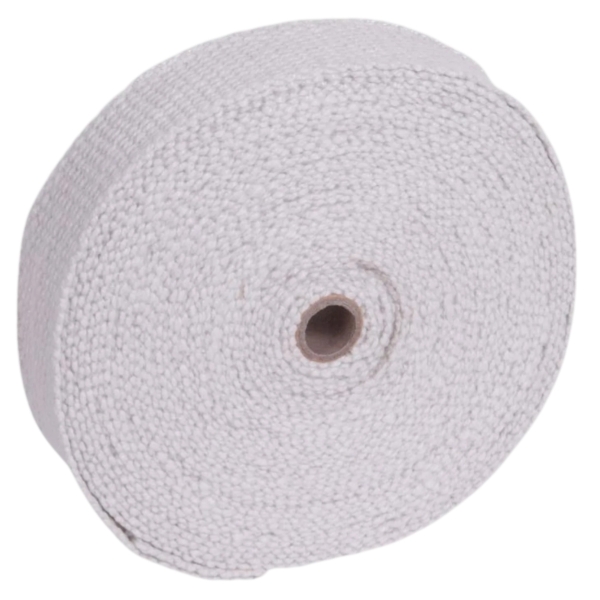

A fibra de vidro é um dos materiais mais utilizados no isolamento térmico de escapamentos porque oferece um equilíbrio útil entre desempenho térmico, flexibilidade, disponibilidade e custo de fabricação.
Pode ser convertida em:
tecido trançado;
isolamento agulhado;
fita;
manga trançada;
fita para escapamento;
componentes de manta removíveis.
Esta versatilidade é importante.
Um fabricante pode usar a fibra de vidro de maneiras diferentes, dependendo se o componente do escapamento é um tubo reto, cotovelo, silenciador ou carcaça irregular.
O isolamento à base de fibra de vidro é comumente considerado para:
tubulações de escapamento a diesel;
linhas de escapamento de geradores;
componentes de escapamento de veículos;
compartimentos de equipamentos;
mantas de isolamento removíveis;
sistemas de escapamento industriais.
É especialmente útil quando a temperatura do escapamento está dentro da capacidade da construção de fibra de vidro selecionada e quando a exposição direta extrema ao lado quente não é o requisito dominante.
A vantagem não é simplesmente o preço.
A fibra de vidro é fácil de:
cortar;
costurar;
laminar;
envolver;
encapar;
combinar com revestimentos;
incorporar em sistemas multicamadas.
Isso dá aos projetistas uma liberdade considerável ao produzir isolamento personalizado para tubos de escapamento.
Se a temperatura do lado quente se aproximar ou exceder a faixa operacional confiável de uma construção padrão de fibra de vidro, o projeto deve migrar para fibras de temperatura mais alta ou proteger a fibra de vidro atrás de outra camada no lado quente.
É aí que a sílica se torna importante.
O tecido de alta sílica é uma família de materiais importante para isolamento de tubos de escapamento de alta temperatura.
Comparados com a fibra de vidro convencional, os materiais de alta sílica são selecionados onde é necessária uma resistência mais forte à exposição sustentada a altas temperaturas.
Podem ser fornecidos como:
tecido trançado;
fita;
manga;
cobertura de isolamento;
revestimento de manta;
fita para escapamento.
A BSTFLEX também trabalha com têxteis de alta sílica para outras aplicações de proteção contra temperaturas extremas, conferindo ao material um papel estabelecido em sistemas de isolamento de alta temperatura.
O material de alta sílica é particularmente relevante em torno de:
motores a diesel de alto rendimento;
sistemas de escapamento turboalimentados;
coletores;
tubos de descida quentes;
sistemas de escapamento de geradores;
tubulações de escapamento industriais.
Em muitas mantas projetadas, a camada de sílica pode ser concentrada onde a temperatura é mais alta.
Por exemplo:
Lado quente: tecido de sílica
Meio: núcleo de isolamento
Lado externo: fibra de vidro revestida ou camada de proteção mecânica
Isso pode alcançar um melhor desempenho geral e controle de custos do que construir cada camada com o mesmo têxtil de alta temperatura.

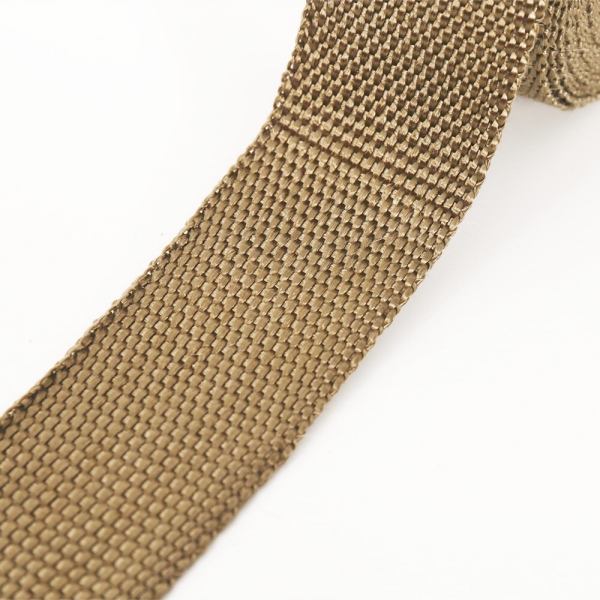

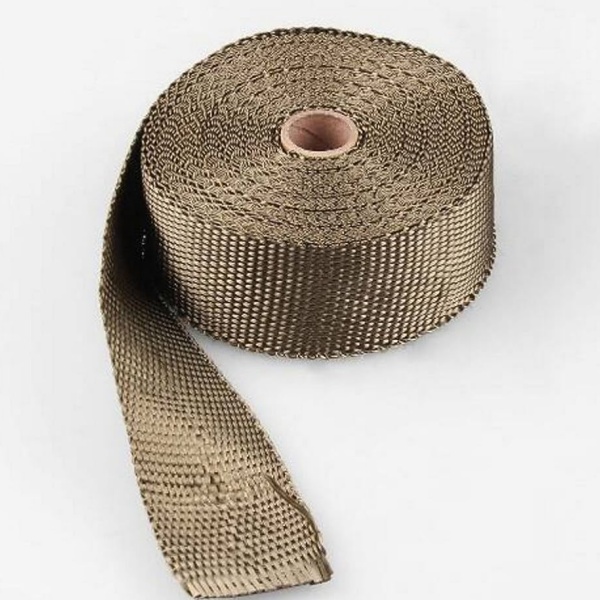

A fibra de basalto ocupa uma posição importante entre os têxteis de escapamento convencionais e o isolamento especializado para temperaturas extremas.
É particularmente familiar no mercado automotivo e de escapamentos de alto desempenho.
O têxtil de basalto pode ser fabricado em produtos flexíveis como:
fita para escapamento;
fita;
mangas;
componentes de manta.
Sua flexibilidade a torna útil onde o isolamento deve seguir a geometria curva do tubo.
Aplicações típicas incluem:
coletores de escapamento;
tubos de descida;
sistemas de escapamento de motocicletas;
tubagem de escape automóvel;
mantas térmicas moldadas.
O basalto é particularmente atrativo quando a flexibilidade de instalação é importante.
Para uma grande linha de escape de gerador que exija uma meta definida de temperatura da superfície externa, o simples envolvimento do tubo com fita de basalto pode não ser suficiente.
Um sistema de manta multicamada mais espesso pode proporcionar um maior controlo.
Isto ilustra uma distinção importante:
A fibra com maior resistência ao calor não é automaticamente o sistema de isolamento com melhor desempenho térmico.
A espessura, a densidade, o método de instalação e a circulação de ar desempenham todos um papel importante.
Alguns sistemas de escape precisam de consideravelmente mais resistência térmica do que aquela que uma camada têxtil fina pode proporcionar.
Isto é comum onde:
a temperatura de escape é elevada;
o pessoal trabalha perto do tubo;
a temperatura do compartimento tem de ser controlada;
os componentes próximos têm limites de temperatura baixos;
o espaço de instalação é reduzido.

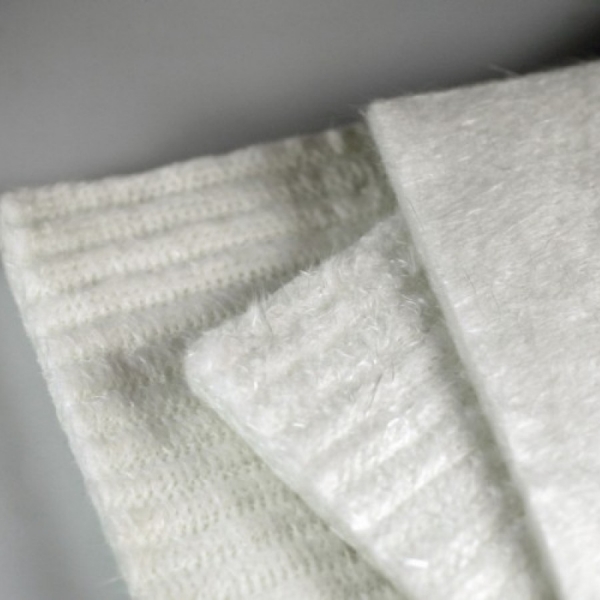

Nestes casos, pode ser introduzido um núcleo de isolamento para altas temperaturas.
Dependendo da aplicação, isto pode incluir isolamento de fibra cerâmica ou outro isolamento de fibra projetado para altas temperaturas.
O núcleo fornece a resistência térmica.
Geralmente, não é deixado exposto.
Em vez disso, é envolvido entre camadas de proteção.

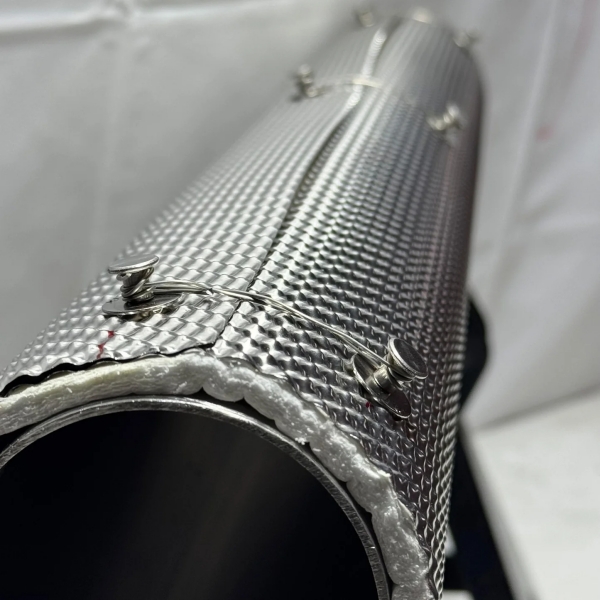

Uma construção típica poderia ser:
malha de aço inoxidável ou tecido para altas temperaturas
núcleo de isolamento para altas temperaturas
tecido exterior revestido
Isto é muito diferente de uma fita térmica de escape básica.

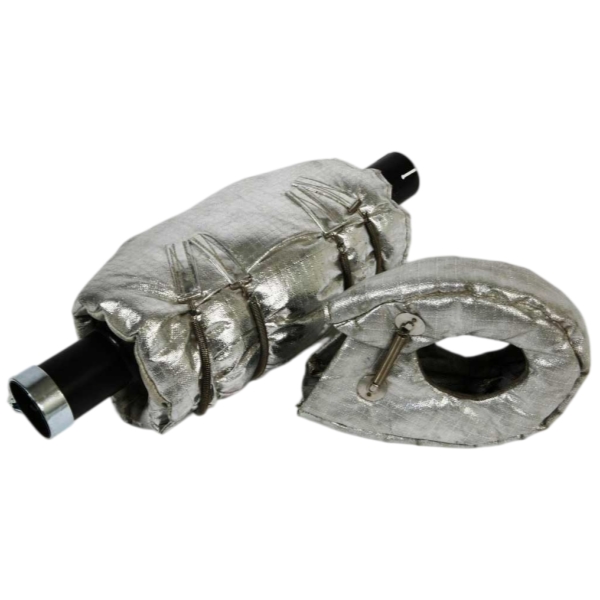

Comporta-se mais como uma jaqueta térmica removível.
O aço inoxidável é frequentemente mencionado como um material de isolamento para tubos de escape, mas, tecnicamente, desempenha um papel diferente do isolamento fibroso.
O aço inoxidável em si não é normalmente selecionado por ser um isolante térmico espesso.
O seu valor provém de:
resistência à temperatura;
resistência mecânica;
resistência à oxidação;
proteção contra a abrasão;
estabilidade estrutural;
adequação para blindagens moldadas finas.

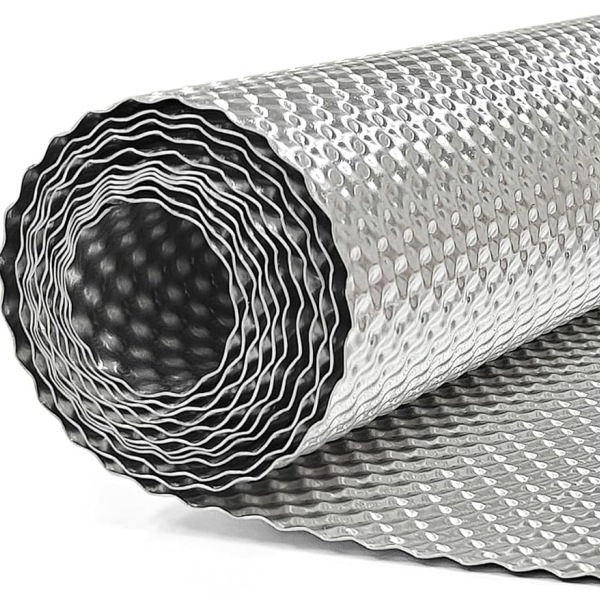

A BSTFLEX já utiliza aço inoxidável em construções de escudos térmicos de exaustão, incluindo sistemas de isolamento metálico para aplicações de exaustão.
Revestimento externo
Protegendo o isolamento macio contra danos.
Face do lado quente
Fornecendo uma superfície durável adjacente ao componente de exaustão.
Reforço de malha
Fortalecendo mantas flexíveis.
Escudo térmico rígido
Criando uma barreira entre o tubo e um componente próximo.
equipamentos pesados;
veículos rodoviários;
ambientes marinhos;
motores industriais;
instalações de alta vibração;
áreas expostas a contato mecânico.
Um sistema de isolamento macio pode ter excelente resistência térmica, mas baixa vida útil mecânica se sua superfície externa roçar continuamente contra outro componente.
Uma camada protetora de aço inoxidável pode resolver esse problema.
O alumínio é amplamente utilizado no gerenciamento térmico automotivo devido ao seu baixo peso e capacidade de funcionar como uma barreira térmica reflexiva.
Mas não deve ser confundido com um núcleo de isolamento de exaustão espesso.
Se o problema principal for:
“O tubo de exaustão está irradiando calor em direção ao assoalho do veículo.”
um escudo de alumínio pode ser altamente eficaz.
Se o problema for:
“Precisamos reduzir a temperatura da superfície externa acessível deste tubo de exaustão do gerador.”
uma folha de alumínio fina sozinha não fornecerá a mesma função que uma manta de isolamento multicamadas.
escudos de exaustão sob a carroceria;
escudos de silenciador;
barreiras térmicas de assoalho;
escudos de conversor catalítico;
barreiras do compartimento do motor.
A eficácia de um escudo metálico reflexivo também é fortemente influenciada pelo espaço de ar da instalação.
Isso significa que a geometria do projeto importa quase tanto quanto o material.
Existem aplicações onde o alumínio ou aço inoxidável convencional já não é a solução metálica ideal.
Motores de alto rendimento, sistemas de automobilismo, regiões de turbocompressores e ambientes de exaustão industrial severos podem exigir maior oxidação e desempenho em altas temperaturas.
Ligas de níquel podem ser consideradas para essas condições.
A BSTFLEX fabrica um Protetor Térmico Inconel Alloy 625 para aplicações exigentes de barreira térmica.
A liga de níquel geralmente não é selecionada como um material de isolamento de escapamento de uso geral e baixo custo.
Ela é usada quando as exigências ambientais justificam o custo adicional do material.
Isso pode incluir:
calor localizado extremo;
ciclagem térmica severa;
corrosão;
condições mecânicas exigentes;
sistemas de escapamento de alto desempenho.
Em vez de comparar apenas as classificações de temperatura, compare o que cada material contribui para o sistema final.
| Material | Função principal | Flexibilidade | Proteção mecânica | Uso típico |
|---|---|---|---|---|
| Fibra de vidro | Isolamento térmico geral | Alta | Moderada | Mantas, fitas de isolamento, capas |
| Alta sílica | Proteção têxtil para temperaturas mais altas | Alta | Moderada | Camadas para o lado quente, fitas de isolamento, mantas |
| Basalto | Têxtil flexível para altas temperaturas | Alta | Moderada | Fitas para escapamento, isolamento automotivo |
| Núcleo de fibra para altas temperaturas | Camada principal de isolamento | Média | Baixa sem revestimento | Mantas e jaquetas espessas |
| Alumínio | Barreira de calor radiante | Baixa a média | Moderada | Escudos sob o chassi e de tubulação |
| Aço inoxidável | Proteção mecânica e do lado quente | Baixo | Alto | Escudos, mantas, malha |
| Liga de níquel | Proteção térmica metálica para uso severo | Baixo | Alto | Ambientes de escapamento extremos |
Nenhuma coluna individual identifica um vencedor universal.
É exatamente por isso que a seleção do material deve acompanhar a aplicação.
Instalações de geradores criam uma combinação de requisitos particularmente exigente.
O tubo de escapamento pode passar por:
carenagens acústicas;
salas de máquinas;
contêineres;
gabinetes de equipamentos.
O calor liberado pelo tubo pode afetar tanto as pessoas quanto os equipamentos ao redor.
Por isso, o isolamento do gerador frequentemente favorece uma manta removível multicamadas.
Um conceito típico de engenharia pode combinar:
camada durável do lado quente;
núcleo substancial de isolamento térmico;
manta externa de proteção;
fixação mecânica.
Por que removível?
Porque os sistemas de escapamento do gerador contêm pontos de manutenção.
Um revestimento permanente pode dificultar inspeções futuras.
Por esta razão, o material de isolamento do tubo de escapamento do gerador deve ser avaliado juntamente com os requisitos de manutenção, em vez de simplesmente selecionar a fibra mais espessa disponível.
Os ambientes marítimos apresentam outro problema de seleção.
O isolamento pode estar exposto a:
umidade;
água;
sal;
óleo;
vibração;
ventilação restrita.
Uma fibra que tolera bem a temperatura de escape ainda pode precisar de um revestimento externo adequado para resistir ao ambiente marítimo.
Portanto, os sistemas de escape marítimos secos frequentemente se beneficiam de mantas térmicas removíveis com camadas externas de proteção.
Deve-se dar atenção especial a:
tubos verticais de escape;
curvas;
flanges;
conexões do turbocompressor;
tubulação de escape do gerador.
O sistema de materiais também deve permitir que o componente de escape subjacente seja inspecionado quando necessário.
Os veículos criam um desafio de projeto quase oposto.
O espaço pode ser extremamente limitado.
Pode não haver espaço para uma manta removível espessa ao redor de cada seção do escape.
É por isso que os sistemas automotivos frequentemente combinam vários materiais.
Por exemplo:
Coletor: fita térmica de basalto ou outro revestimento para escape

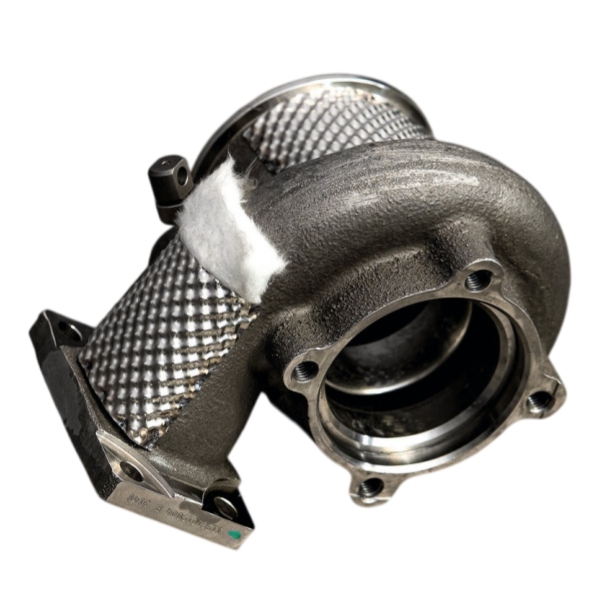

Carcaça do turbo: manta de isolamento ajustada
Tubo de saída (downpipe): manta térmica moldada
Conversor catalítico: escudo térmico de aço inoxidável ou alumínio
Assoalho: barreira refletiva leve
O melhor sistema de gerenciamento térmico automotivo é, portanto, geralmente uma combinação de materiais em vez de um único “melhor isolamento de escape”.
As classificações de temperatura são úteis, mas devem ser interpretadas corretamente.
A especificação de um material pode se referir a:
exposição contínua;
exposição intermitente;
pico de curta duração;
chama direta;
preservação do material.
Essas condições não são equivalentes.
O fato de um material permanecer fisicamente intacto a uma determinada temperatura não significa automaticamente que uma manta de isolamento completa manterá a temperatura da superfície externa exigida nessa mesma condição.
O desempenho do sistema completo depende de:
espessura do isolamento;
densidade;
temperatura da fonte de calor;
duração da exposição;
fluxo de ar;
temperatura ambiente;
condição de contato;
compressão da instalação.
Para projetos de engenharia, a condição total de serviço deve, portanto, ser especificada.
Em vez de enviar a um fornecedor apenas:
Temperatura de exaustão: 700°C
forneça um resumo térmico mais completo.
tubo de exaustão;
coletor;
turboalimentador;
silenciador;
cotovelo.
temperatura de superfície contínua;
excursão máxima;
duração da operação.
diâmetro externo do tubo;
comprimento isolado;
curvas;
flanges;
suportes.
temperatura da superfície externa necessária;
limite de temperatura de componente próximo;
espessura de isolamento disponível.
automotivo;
marítimo;
gerador;
industrial estacionário;
externo;
fechado.
nível de vibração;
abrasão;
umidade;
exposição a óleo;
removibilidade.
Esta informação permite ao fabricante selecionar o sistema de material em vez de adivinhar a partir de um único valor de temperatura.
Para muitos projetos reais, a solução parece mais com uma das seguintes.
Adequada para muitas aplicações a diesel ou industriais.
Arquitetura possível:
tecido interno resistente ao calor + isolamento fibroso + tecido externo durável
Isso proporciona flexibilidade e instalação removível.
Usado onde o lado quente exige maior resistência à temperatura.
Arquitetura possível:
tecido de alta sílica para o lado quente + núcleo de isolamento de alta temperatura + jaqueta externa reforçada
Isso separa o requisito de superfície de alta temperatura do requisito de proteção mecânica.
Usado onde tanto a temperatura quanto a durabilidade física são exigentes.
Arquitetura possível:
revestimento de aço inoxidável ou liga de níquel + núcleo de isolamento + sistema de fixação reforçado
Este tipo de design é particularmente relevante onde o contato mecânico, contaminação ou condições de serviço severas danificariam rapidamente um tecido exposto.
A resposta depende do trabalho que o material deve realizar.
Escolha fibra de vidro quando um tecido térmico versátil e econômico for adequado.
Escolha alta sílica quando o tecido do lado quente exigir maior capacidade de alta temperatura.
Considere basalto para envolvimento flexível de escape e aplicações térmicas automotivas.
Use um núcleo de fibra de alta temperatura quando for necessária uma resistência térmica significativa.
Use alumínio principalmente quando o objetivo é a reflexão de calor radiante leve.
Use aço inoxidável quando a durabilidade mecânica e a proteção contra altas temperaturas forem importantes.
Considere liga de níquel para condições térmicas e ambientais severas.
Para muitos sistemas de exaustão exigentes, o melhor resultado vem da combinação de dois ou mais desses materiais.
É por isso que a construção completa do isolamento deve ser sempre avaliada em vez de escolher um material de isolamento de exaustão apenas a partir de uma tabela de temperaturas.
A BSTFLEX fabrica isolamento para tubos de escape, mantas removíveis, fitas térmicas, revestimentos flexíveis e escudos térmicos metálicos personalizados para sistemas de exaustão automotivos, marítimos, de motores a diesel, geradores e industriais.
Para um projeto personalizado, forneça as dimensões do tubo de escape, a temperatura operacional contínua, o ambiente de instalação, a espessura de isolamento disponível e a quantidade necessária. A seleção do material pode então ser baseada nas condições térmicas e mecânicas reais da aplicação.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
telefone/Whatsapp : 0086-15856303740
o email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
