Escudo térmico acústico de alumínio: revestimento de folha, espessura e controle de ruído

Um escudo térmico acústico de alumínio combina um revestimento de folha de alumínio com uma camada isolante fibrosa para aplicações que necessitam tanto de proteção térmica quanto de controle de ruído. A construção pode ser usada em painéis de veículos, compartimentos de motor e gabinetes industriais, mas sua classificação térmica e desempenho acústico devem ser especificados separadamente. Uma superfície reflexiva não estabelece, por si só, quanto som um conjunto acabado absorverá ou bloqueará.

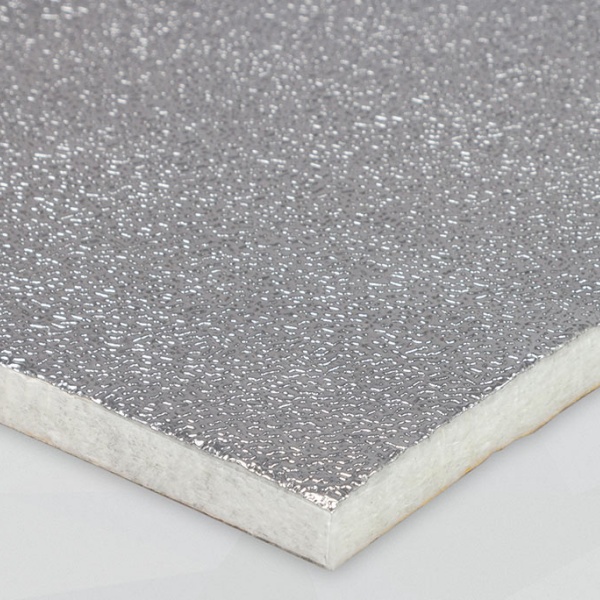

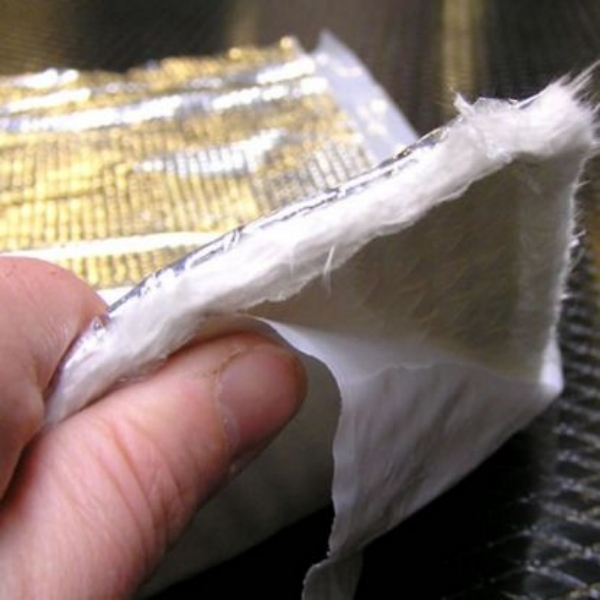

O BSTFLEX Escudo Térmico Acústico de Alumínio utiliza uma manta de agulhagem de fibra de vidro E ligada por costura com um revestimento de folha de alumínio estampado ou perfurado. Pode ser fornecido em folhas ou analisado para formatos personalizados cortados sob medida. Para os compradores, as escolhas importantes são a configuração do revestimento, a espessura da manta instalada, o arranjo de fixação e o desempenho exigido no local protegido.

Dê Critérios de Aceitação Separados para Calor e Ruído

Um pedido de isolamento térmico e acústico é um ponto de partida útil, mas ainda não é uma especificação de produção. Indique a temperatura máxima permitida no painel receptor e identifique o problema de ruído a ser abordado. A proteção térmica e o tratamento acústico podem ocupar o mesmo espaço enquanto desempenham funções diferentes.

Um escudo térmico acústico fibroso não é automaticamente equivalente a uma folha de amortecimento de vibração dedicada ou a uma barreira sonora pesada. Estabeleça se o problema dominante é o ruído refletido, a vibração do painel ou o som escapando por uma fresta. Essa distinção determina se o revestimento proposto aborda o caminho real.

Folha de Alumínio Estampada ou Perfurada?

O revestimento é uma parte funcional de um material de escudo térmico acústico, não apenas um acabamento prateado. Ele afeta a superfície exposta e a maneira como o som interage com a camada fibrosa. Duas amostras usando a mesma manta de agulhagem podem, portanto, exigir aprovação separada quando seus revestimentos diferem.

Folha Estampada: Especifique se a Superfície é Contínua

Estampagem descreve uma superfície formada; ela não especifica, por si só, um padrão de orifícios abertos. Identifique se a folha cotada é contínua ou perfurada, juntamente com sua espessura e geometria de superfície. Não se deve presumir que uma folha texturizada seja acusticamente aberta simplesmente porque possui covinhas visíveis.

Um revestimento contínuo altera o comportamento acústico da manta subjacente. Não use dados de absorção para fibra de vidro descoberta como especificação de desempenho para o produto revestido com folha. Avalie o laminado completo com o lado pretendido exposto ao campo sonoro.

Folha Perfurada: Defina as Aberturas e a Pilha de Camadas Completa

As perfurações podem permitir que o som interaja mais diretamente com a camada fibrosa. O resultado depende da geometria da abertura, área aberta, espessura da folha, manta e arranjo de suporte. Escudos térmicos de alumínio perfurados devem, portanto, ser comparados usando desempenho medido dependente da frequência, em vez de uma alegação geral de que mais furos são sempre melhores.

Especifique qualquer filme, adesivo ou camada protetora sob a folha. Uma face externa perfurada não garante um caminho acústico aberto através do restante do laminado. Revestimentos protetores e camadas de cobertura adicionadas devem ser incluídos na amostra de teste.

A perfuração também altera a superfície exposta. Revise os requisitos de respingos de fluidos, sujeira e limpeza juntamente com o desempenho acústico. Não presuma que a versão perfurada tenha a mesma resistência a líquidos ou resposta térmica que a versão de face contínua sem dados de suporte.

Especifique a Espessura Instalada, Não Apenas a Espessura Nominal

O isolamento acústico de fibra de vidro depende de sua estrutura, espessura, montagem e das frequências sendo tratadas. A espessura correta é aquela que atende aos requisitos do projeto dentro do espaço disponível, não simplesmente o material mais espesso que pode ser comprado.

Registre tanto a espessura fornecida quanto o espaço disponível após a montagem. Uma manta comprimida sob uma cobertura ou arruela de montagem não está na mesma condição que uma amostra de laboratório não comprimida. Inclua o método de medição de espessura acordado, compressão local e qualquer cavidade de suporte na especificação.

Solicite a massa por unidade de área da manta e, quando relevante, a densidade juntamente com a espessura. Nem a densidade nem a massa isoladamente estabelecem o desempenho acústico. Compare construções candidatas na espessura instalada pretendida e com as mesmas condições de revestimento e suporte.

Coloque o Tratamento Onde o Calor e o Som o Alcançam

Marque a fonte de calor, a fonte de ruído, o painel receptor e o revestimento proposto no mesmo desenho de instalação. Isso é especialmente útil quando as fontes térmicas e acústicas estão em posições diferentes. A superfície de colagem mais conveniente não é necessariamente a superfície que aborda ambos os problemas.

Gabinetes de Geradores e Equipamentos Acionados por Motor

Para um gabinete com componentes quentes e ruído refletido interno, identifique os painéis expostos ao calor radiante e as superfícies disponíveis para revestimento acústico. Defina a cobertura do revestimento sem obstruir o fluxo de ar de resfriamento, pontos de inspeção ou acesso de serviço necessário.

Um absorvedor interno e uma parede de gabinete desempenham trabalhos diferentes. O ruído ainda pode escapar através de aberturas não tratadas ou outros caminhos, portanto, revestir um painel não deve ser tratado como uma solução completa de ruído de gabinete. Avalie esses caminhos como parte do projeto do equipamento em vez de bloquear a ventilação para obter um resultado de teste mais silencioso.

Gabinetes de Compressores e Coberturas de Máquinas

Para um gabinete de compressor, estabeleça se o som questionável é dominado por reflexões dentro da cobertura, chapa metálica vibrante ou outra fonte. Um revestimento acústico pode ser avaliado para o primeiro problema, enquanto os outros podem exigir tratamento separado.

Inclua o ciclo operacional real do gabinete no teste. Uma cobertura que é aceitável durante uma breve operação sem carga pode enfrentar temperaturas e níveis sonoros diferentes durante a operação de produção. Mantenha as seções removíveis acessíveis após a instalação do revestimento.

Coberturas de motor de veículos e anteparas de equipamentos

Para painéis de veículos e equipamentos móveis, defina o lado voltado para o calor, as folgas locais e o objetivo acústico. Se a principal fonte de ruído estiver atrás de um painel impermeável, não se deve presumir que um revestimento no lado oposto absorverá esse som através do painel.

Compare a construção proposta com outros mantas de barreira térmica e materiais de proteção térmica reflexivos quando a proteção contra o calor for o requisito principal. Adicione um requisito acústico apenas onde a instalação e os testes o suportarem.

Confirme a fixação, a temperatura e os detalhes das bordas

Defina o método de retenção com o pedido do material. Para uma solicitação de escudo térmico acústico autoadesivo, confirme se a construção cotada inclui o suporte necessário e identifique suas condições de operação e aplicação. O suporte adesivo não deve ser inferido a partir de um revestimento de alumínio ou do nome da família do produto.

Verifique a temperatura em cada parte relevante do conjunto: revestimento exposto, manta, ligação de laminação e adesivo de montagem, quando utilizado. Uma classificação de revestimento ou fibra não é a temperatura permitida da peça colada completa. O guia de seleção de escudo térmico com adesivo fornece uma referência separada para as questões de colagem.

Para retenção mecânica, defina vãos suportados, pontos de fixação e distribuição de carga local. Mantenha a manta em sua condição de instalação aprovada, em vez de achatá-la para caber no espaço disponível. Especifique a contenção e proteção das bordas onde o ambiente as exigir e inclua esses detalhes na amostra avaliada.

Solicite dados acústicos que correspondam à peça

Solicite um relatório de teste que identifique a construção completa, não apenas a manta de agulhados bruta. O relatório deve declarar qual face foi exposta, a espessura do espécime, o suporte, as condições de montagem e a faixa de frequência. Um único número de redução de ruído de destaque não é suficiente para comparar amostras não correspondentes.

Caracterização do material. Dependendo da especificação acordada, a absorção sonora de incidência normal pode ser medida usando um método de tubo de impedância, como a ASTM E1050. O teste de absorção em câmara reverberante, como a ASTM C423, usa um arranjo de medição diferente. Os resultados de métodos diferentes não devem ser tratados como números intercambiáveis.

Desempenho instalado. Meça o veículo ou equipamento sob condições operacionais definidas. Registre a carga ou velocidade, posições do microfone, condições de fundo, configuração do painel e quaisquer alterações na ventilação. Relate as informações de frequência necessárias para avaliar o problema de ruído original, juntamente com qualquer nível geral acordado.

Desempenho térmico. Registre a temperatura nos locais de recebimento especificados durante o ciclo operacional relevante. Inclua a duração da exposição, a posição da fonte, o fluxo de ar e as folgas. Aprove este resultado separadamente da medição acústica.

Estas são opções para definir um plano de validação, não uma afirmação de que toda construção BSTFLEX já possui todos os relatórios listados. Os testes necessários e a disponibilidade de documentos são confirmados para o projeto individual.

Transforme o material aprovado em uma peça repetível

Uma vez selecionada uma construção, defina o contorno, recortes, recursos de montagem e orientação do revestimento em um desenho controlado. Especifique onde o material pode ser comprimido e onde a espessura total instalada deve ser mantida. Identifique variantes de veículos ou equipamentos que exigem formatos diferentes.

A BSTFLEX fornece folhas de escudo térmico acústico de alumínio e analisa os requisitos de peças cortadas sob medida. O serviço de manta refletora de calor cortada a matriz fornece uma rota relacionada para discutir contornos e aberturas acabados. A viabilidade de conversão e os detalhes das bordas são confirmados em relação ao composto escolhido.

Para fornecimento recorrente, aprove a construção do material, o padrão de corte e os requisitos de instalação em conjunto. Uma alteração posterior na folha, adesivo, manta ou compressão instalada deve ser revisada em relação aos critérios térmicos e acústicos afetados.

Perguntas sobre Escudo Térmico Acústico de Alumínio

Um escudo térmico acústico é o mesmo que uma manta de isolamento acústico?

Não necessariamente. Absorção sonora, isolamento acústico e amortecimento de vibração são funções diferentes. Compare a construção e a propriedade medida em vez de confiar nos termos à prova de som ou isolamento acústico na descrição de um produto.

A folha perfurada é sempre a melhor escolha?

Não. Ela pode melhorar o acesso acústico a uma camada fibrosa adequada, mas a construção completa, a faixa de frequência e o ambiente determinam a escolha. Compare amostras acabadas e considere os requisitos térmicos, de contaminação e de durabilidade.

Quantos decibéis o material reduzirá?

Não existe um valor universal para cada instalação. O resultado depende da fonte de ruído, cobertura, gabinete, caminhos de vazamento e posição de recepção. Acorde um teste em nível de equipamento em vez de converter um coeficiente de absorção de material em uma redução de decibéis garantida.

A BSTFLEX pode fornecer painéis de escudo térmico acústico personalizados?

Sim. Os requisitos de folhas e corte e vinco podem ser revisados usando a construção e o desenho propostos. Envie as metas térmicas e acústicas com as dimensões para que a seleção do material e a aprovação da amostra atendam à aplicação final.

Envie seu desenho de escudo térmico acústico e requisitos operacionais para a BSTFLEX para revisão de material e cotação. Para formatos de produção e aprovação de projeto, veja nossos serviços de fabricação de material de barreira térmica e fornecimento OEM.
