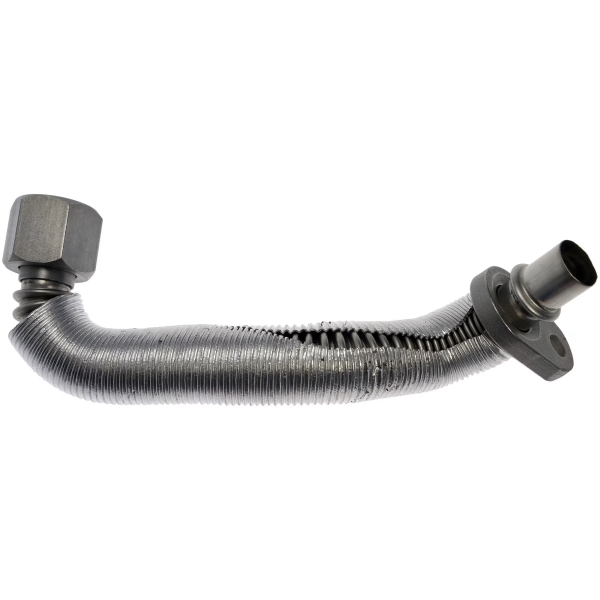

Uma luva de proteção térmica para mangueira automotiva cria uma barreira térmica flexível ao redor da seção exposta. A luva correta pode ajudar a reduzir o calor radiante externo, permitindo que a mangueira ou tubo retenha a flexibilidade, o roteamento e o acesso de manutenção exigidos pela montagem do veículo.
A seleção não deve ser baseada apenas na classificação de temperatura da luva. O tipo de linha, a temperatura do fluido interno, a fonte de calor externo, a folga, as dimensões das conexões, o raio de curvatura, o movimento do veículo, a sequência de instalação e a validação necessária influenciam o projeto final.
A BSTFLEX fabrica luvas de proteção térmica aluminizadas para mangueiras automotivas, linhas de fluidos, chicotes elétricos e conjuntos de cabos em configurações tubulares, costuradas, envolventes, auto-fechantes e personalizadas.
As linhas de fluidos de veículos transportam combustível, fluido de freio, óleo lubrificante, líquido de arrefecimento, fluido de transmissão, fluido hidráulico, refrigerante e meios relacionados a emissões. Essas linhas podem passar perto de superfícies quentes devido ao espaço restrito do compartimento do motor, ao empacotamento do sistema, à posição do sensor ou ao roteamento na parte inferior da carroceria.
O calor externo excessivo pode afetar mais do que o fluido dentro da linha. O conjunto completo pode incluir:
Cada componente pode ter um limite térmico diferente. Um conjunto de mangueira deve, portanto, ser avaliado como um sistema completo, em vez de selecionar a proteção apenas com base na capacidade de temperatura do material da luva.
Uma luva térmica não resfria automaticamente o fluido dentro de uma mangueira. Sua função principal é normalmente reduzir o calor que entra na linha a partir de uma fonte externa.
Essa distinção é importante porque algumas linhas de fluido já conduzem meios quentes. Uma linha de retorno de óleo do motor, linha de fluido de transmissão ou mangueira de arrefecimento pode apresentar uma temperatura interna significativa antes de o calor radiante externo ser considerado.
Adicionar isolamento ao redor de uma linha pode reduzir a exposição ao calor externo, mas também pode diminuir a capacidade da linha de liberar o calor gerado internamente. O objetivo térmico deve, portanto, ser definido antes que a linha seja coberta.
O engenheiro deve determinar se o requisito é:
Estes são problemas térmicos diferentes e podem exigir construções de luvas diferentes.
Antes de selecionar uma luva de proteção térmica para mangueira, identifique como o calor chega à linha.
O calor radiante viaja de uma superfície quente em direção à mangueira sem contato direto. Coletores de escape, carcaças de turbinas, tubos de descida, conversores catalíticos e sistemas de pós-tratamento de gases de escape são fontes comuns de calor radiante.
Uma superfície externa refletiva aluminizada é particularmente útil nesta condição porque ajuda a reduzir a energia radiante absorvida pelo conjunto de mangueira e capa.
Uma mangueira pode operar dentro de um compartimento do motor geralmente quente, mesmo quando não está voltada diretamente para um componente de escape. Nessa condição, a proteção reflexiva pode precisar ser combinada com isolamento adicional.
Se uma mangueira ou capa tocar em uma superfície quente, o calor é transferido por condução. Uma capa reflexiva fina não deve ser tratada como substituta para a correção de folga insuficiente ou roteamento inadequado.
Onde o contato contínuo não puder ser evitado, uma construção multicamada mais espessa, uma proteção no lado da fonte ou uma rota de mangueira redesignada podem ser necessárias.
O ar aquecido pelo sistema de escape pode se mover através do compartimento do motor e expor seções da mangueira que não estão diretamente voltadas para a fonte de calor. O comprimento protegido deve, portanto, basear-se na zona afetada pelo calor completa, em vez de em um único ponto quente visível.
As linhas de combustível são comumente roteadas através de compartimentos do motor e áreas da parte inferior da carroceria, onde podem passar perto de coletores de escape, sistemas de turbocompressor, conversores catalíticos e superfícies quentes do motor.
Uma capa reflexiva pode ser usada para reduzir o calor radiante externo que chega à mangueira ou ao tubo de combustível. A seleção deve considerar:
Para um produto projetado especificamente em torno de aplicações de linhas de combustível e freio, consulte a BSTFLEX Fuel and Brake Line Aluminum Heat Shield Sleeve.
Tubos de freio e mangueiras de freio flexíveis podem passar perto de tubulações de escape, fontes de calor nas extremidades das rodas ou outros componentes do veículo de alta temperatura.
A proteção deve ser projetada sem interferir com:
Uma capa deve permanecer firmemente posicionada enquanto permite que a mangueira se mova através de sua faixa pretendida. Ela não deve criar um novo ponto de atrito contra suportes, componentes de rodas ou peças da suspensão.
Para tubos de freio rígidos, uma capa aluminizada compacta pode ser adequada onde o principal problema é o calor radiante de um componente de escape próximo. Mangueiras de freio flexíveis podem exigir atenção adicional ao raio de curvatura, movimento e retenção.
As linhas de alimentação e retorno de óleo podem estar localizadas perto de carcaças de turbinas de turbocompressores, coletores de escape e tubos de descida. Essas linhas já podem transportar óleo quente, portanto, a especificação térmica deve separar a temperatura interna do fluido da exposição ao calor externo.
Perguntas importantes de projeto incluem:
Uma capa reflexiva pode reduzir o calor radiante do turbocompressor, mas a temperatura completa da linha ainda deve ser avaliada sob o ciclo de operação pretendido.
As linhas de fluido de transmissão e do radiador de transmissão podem passar perto de sistemas de exaustão, catalisadores ou componentes quentes da transmissão.
Uma proteção térmica para linha de transmissão pode ser projetada em torno de uma mangueira flexível, tubo rígido ou conjunto combinado de mangueira e tubo. A especificação deve identificar se a linha conduz fluido quente em direção a um resfriador, retorna fluido resfriado ou opera em outra parte do circuito da transmissão.
Para projetos de linhas de transmissão, forneça:
A capa não deve impedir a inspeção das conexões nem criar rigidez excessiva em pontos de transição flexíveis.
As mangueiras de arrefecimento e do aquecedor podem passar perto de coletores de escape, turbocompressores, componentes de EGR e outras fontes de calor concentrado.
Uma capa térmica para mangueira de arrefecimento é geralmente selecionada para reduzir o calor radiante externo que atinge a parede da mangueira. Ela não altera o requisito de um projeto correto do sistema de arrefecimento ou do material adequado da mangueira.
Deve ser dada atenção especial a:
Uma manga tubular reta pode não acompanhar uma mangueira de arrefecimento moldada complexa sem rugas ou deslocamento. Construções costuradas, segmentadas ou envolventes podem proporcionar uma melhor cobertura em torno de geometrias irregulares.
Os sistemas de ar-condicionado automotivo contêm várias tubulações de fluido refrigerante que podem ter diferentes funções térmicas. Portanto, uma luva de proteção deve ser aplicada somente após a compreensão da finalidade e da condição de funcionamento da tubulação específica.
As informações relevantes do projeto incluem:
Uma luva refletiva de perfil baixo pode ser útil onde uma mangueira de A/C passa por uma área restrita do compartimento do motor perto de uma fonte de calor radiante.
As mangueiras hidráulicas e de direção hidráulica podem ser expostas a calor radiante, abrasão, vibração e contaminação por fluidos ao mesmo tempo.
A proteção térmica não deve comprometer a flexibilidade da mangueira, a inspeção de serviço de pressão ou o acesso às conexões. A capa também deve permanecer estável quando a mangueira se move durante a operação do veículo ou equipamento.
Para aplicações de mangueiras hidráulicas, avalie:
Onde tanto o calor radiante quanto a abrasão são significativos, a construção protetora pode exigir camadas térmicas e mecânicas separadas, em vez de depender de uma única superfície reflexiva fina.
As linhas dos sistemas DEF, ureia e SCR podem ser direcionadas por áreas de pós-tratamento de gases de escape onde componentes de alta temperatura estão concentrados.
Esses conjuntos podem incluir:
Portanto, o escudo térmico pode precisar proteger um conjunto combinado de mangueira e fio em vez de um simples tubo de fluido.
Para conjuntos irregulares com conectores, ramificações ou válvulas, um escudo moldado específico para o componente pode fornecer uma cobertura mais controlada do que uma capa tubular padrão.
Uma capa de fibra de vidro aluminizada combina uma superfície externa de alumínio reflexivo com uma estrutura têxtil de fibra de vidro flexível.
Esta construção é comumente avaliada onde o calor radiante de um componente de escape é o problema dominante e o contato direto contínuo não é esperado.
As construções possíveis incluem:
A superfície reflexiva deve normalmente ficar voltada para a fonte de calor externa. A estrutura de fibra de vidro permanece entre a camada reflexiva e a mangueira ou linha protegida.
Uma única camada reflexiva pode não fornecer separação térmica suficiente quando a fonte de calor está muito próxima, a exposição é prolongada ou a temperatura permitida da linha é baixa.
Um projeto multicamada pode combinar:
Camadas adicionais aumentam a espessura e podem reduzir a flexibilidade. O espaço disponível, o raio de curvatura da mangueira e a folga da conexão devem, portanto, ser considerados antes de aumentar a construção da parede.
Algumas aplicações exigem alterações além da instalação de uma capa.
Considere um escudo térmico no lado da fonte, uma mudança de roteamento ou um sistema de proteção combinado quando:
Um escudo no lado da fonte pode reduzir a carga térmica que afeta vários componentes próximos. Em áreas restritas, a solução mais eficaz pode combinar a blindagem da fonte com a proteção local da mangueira.
Uma capa deslizante é instalada passando a mangueira ou o tubo através de uma construção tubular contínua.
Geralmente é mais adequada quando:
Uma capa tubular pode fornecer um perfil final compacto, mas o tamanho da conexão deve ser verificado antes de especificar o diâmetro da capa.
Uma capa envolvente abre ao longo de seu comprimento e pode ser instalada ao redor de uma mangueira ou linha de fluido existente.
Este design é útil quando:
A BSTFLEX oferece uma capa envolvente aluminizada com fecho de contato (velcro) para mangueiras, cabos e conjuntos que exigem proteção removível contra calor radiante.
Uma capa com fechamento automático abre para receber a mangueira ou linha e depois fecha através de uma estrutura sobreposta ou sistema de borda integrado.
Este design pode reduzir as etapas de instalação, evitando a necessidade de passar conexões grandes através de um tubo.
Consulte a BSTFLEX Capa de fibra de vidro com folha de alumínio de fechamento automático para este tipo de estrutura de instalação.

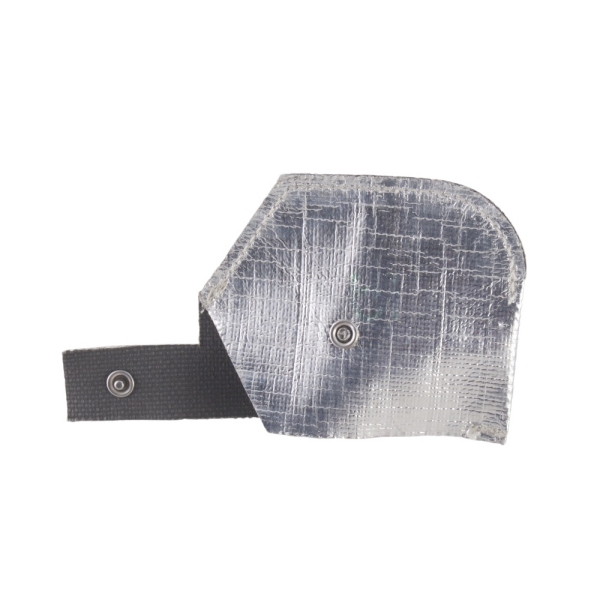

Os botões de pressão fornecem pontos de fecho definidos ao longo de uma manga que pode ser aberta. Podem ser úteis quando o componente de proteção precisa de ser instalado repetidamente numa posição controlada.
Os parâmetros de conceção importantes incluem:
Para esta construção, consulte a BSTFLEX Heat Reflective Sleeve with Snap Closure.
O dimensionamento correto começa com as dimensões exteriores reais do conjunto de mangueira concluído.
Não selecione a manga apenas com base no diâmetro interior nominal da mangueira. Uma mangueira descrita pelo tamanho do seu furo de fluido pode ter um diâmetro exterior substancialmente maior após a inclusão do reforço e da cobertura exterior.
Meça e registe:
Para uma capa abrível, defina também a sobreposição necessária e a posição de fecho.
A maior parte do conjunto geralmente determina se uma luva tubular pode ser instalada.
Por exemplo, o corpo da mangueira pode encaixar-se em uma luva compacta, enquanto a bucha de crimpagem ou o conector é significativamente maior. Existem várias soluções possíveis:
O método escolhido deve manter a instalação prática sem deixar uma manga solta e descontrolada ao redor do diâmetro normal da mangueira.
As mangas térmicas podem ser especificadas por diâmetro interno, diâmetro acabado, largura plana ou outra dimensão específica da construção.
Estas medidas não são intercambiáveis sem compreender a estrutura do produto.
Para uma cotação personalizada (RFQ), identifique se a dimensão declarada se refere a:
Isto evita confusão ao comparar produtos tubulares e envolventes.
As mangueiras automotivas raramente permanecem perfeitamente retas. Elas podem curvar-se ao redor de componentes do motor, mover-se com o trem de força ou flexionar durante o movimento da direção e da suspensão.
Uma capa deve seguir a curva pretendida sem:
Capas multicamadas mais espessas podem exigir um raio de curvatura maior do que uma capa refletiva fina.
A capa deve cobrir toda a seção afetada pelo calor, e não apenas o ponto diretamente oposto à fonte de calor.
Ao definir o comprimento, considere:
Uma capa que seja muito curta pode deixar a transição da mangueira ou a conexão exposta. Uma capa desnecessariamente longa pode interferir com braçadeiras, etiquetas de identificação ou acesso para manutenção.
Conexões metálicas podem conduzir calor em direção ao conjunto da mangueira. Em algumas aplicações, proteger apenas a seção da mangueira flexível pode deixar a conexão dentro da mesma zona de alta temperatura.
No entanto, cobrir uma conexão também pode tornar a inspeção e a manutenção mais difíceis.
A especificação deve indicar claramente se a capa deve:
Esta decisão deve basear-se no requisito térmico e no processo de manutenção.
Uma capa refletiva funciona principalmente reduzindo o calor radiante absorvido pelo conjunto protegido. O espaço entre a fonte de calor e a superfície refletiva faz parte do projeto térmico.
Se o movimento do motor, a vibração ou a flacidez da mangueira fizerem com que a capa encoste no componente do escape, a condição de transferência de calor muda de predominantemente radiante para condutiva.
Verificar a folga:
A superfície aluminizada deve normalmente permanecer exposta em direção à fonte externa de calor radiante.
Evite instalações que:
Onde a orientação for importante, utilize um sistema de retenção adequado ou uma peça moldada que só possa ser instalada na posição correta.
Uma luva térmica deve permanecer sobre a seção pretendida durante a vibração, o movimento do veículo e a manutenção.
Os possíveis métodos de retenção incluem:
O sistema de retenção não deve esmagar a mangueira, restringir o fluxo de fluido, danificar a cobertura externa ou criar uma concentração de tensão perto da conexão.
Uma capa de mangueira pode entrar em contato com suportes, membros da estrutura, linhas adjacentes ou outros componentes do compartimento do motor.
Avaliar:
Onde houver expectativa de abrasão severa, a capa térmica pode precisar ser combinada com uma camada separada de proteção contra abrasão.
A capa completa inclui mais do que as camadas visíveis de alumínio e fibra de vidro. O adesivo, a linha de costura, os materiais de fechamento, o acabamento de bordas e as etiquetas podem estar expostos a fluidos automotivos.
Para um projeto de OEM, identifique o possível contato com:
A resistência a fluidos deve ser confirmada para a construção proposta completa, em vez de inferida a partir de uma matéria-prima.
| Tipo de Linha | Preocupação Típica com Calor Externo | Construção Inicial Recomendada | Detalhe Importante da RFQ |
|---|---|---|---|
| Mangueira de combustível ou tubo de combustível | Calor radiante do escapamento ou do motor | Capa de fibra de vidro aluminizada | Diâmetro externo da linha, conexões e comprimento protegido necessário |
| Linha de freio ou mangueira de freio | Escapamento, calorda extremidade da roda ou da parte inferior da carroceria | Capa refletiva compacta | Movimento, inspeção e acesso às conexões |
| Linha de alimentação ou retorno de óleo do turbo | Calor da carcaça da turbina e do tubo de descarga | Luva refletiva ou multicamada | Temperatura interna do fluido e exposição ao óleo |
| Linha de fluido de transmissão | Calor do escapamento e da transmissão | Luva tubular refletiva ou envolvente | Direção do fluxo, conexões e roteamento da linha do radiador |
| Mangueira de arrefecimento ou do aquecedor | Calor radiante do coletor, turbocompressor ou EGR | Luva aluminizada de grande diâmetro | Geometria moldada e raio de curvatura |
| Linha de A/C ou refrigerante | Calor radiante do compartimento do motor | Luva refletiva de perfil baixo | Função da linha, portas de serviço e condições de condensação |
| Mangueira hidráulica ou da direção hidráulica | Calor radiante combinado com vibração e abrasão | Luva refletiva com proteção mecânica adequada | Movimento de pressão, tamanho da braçadeira e pontos de abrasão |
| Conjunto DEF ou SCR | Calor do pós-tratamento de escape | Proteção envolvente ou de formato personalizado | Geometria combinada de mangueira, fio de aquecimento e conector |
A luva proposta deve ser avaliada em uma montagem representativa, em vez de depender apenas da classificação de temperatura do material.
Entradas úteis de validação incluem:
A validação mecânica também pode incluir vibração, flexão, abrasão, retenção de fecho, exposição a fluidos e instalação repetida, quando relevante.
Se um desenho ou especificação do cliente identificar um método de teste específico, a construção exata da luva proposta deve ser avaliada sob esse requisito. Os resultados de outro material ou design de luva não devem ser aplicados automaticamente à nova peça.
Uma proteção de mangueira OEM deve ser fabricável e instalável de forma consistente na produção.
Dependendo do design, as características controladas podem incluir:
Dispositivos de instalação, gabaritos de corte ou calibradores de inspeção podem ser necessários quando a capa incluir recursos específicos do componente.
Uma capa cilíndrica convencional pode não encaixar em coletores, conexões de derivação, válvulas, sensores, conectores grandes ou várias linhas agrupadas.

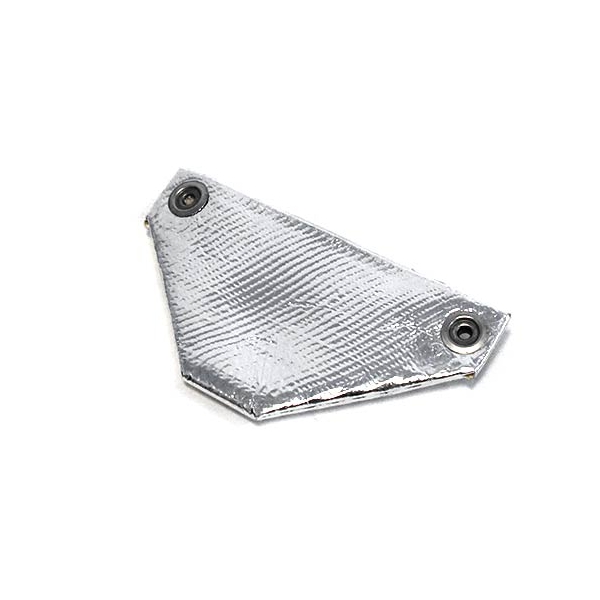

Para estas aplicações, um escudo térmico têxtil moldado pode ser cortado e costurado ao redor da geometria real do conjunto.
A BSTFLEX fabrica Escudos térmicos automotivos de fibra de vidro aluminizada com formato personalizado para mangueiras, válvulas, conectores, sensores, chicotes elétricos e conjuntos de linhas de fluidos que não podem ser adequadamente protegidos por uma capa reta.
| Informações de RFQ | Por que é necessário |
|---|---|
| Tipo de linha e fluido | Define a aplicação e as condições ambientais |
| Diâmetro externo da mangueira ou tubo | Define o tamanho básico da capa |
| Dimensões da conexão e da anilha | Determina se a instalação por deslizamento é possível |
| Comprimento protegido | Define o comprimento da peça acabada |
| Tipo de fonte de calor | Identifica a condição térmica externa |
| Temperatura da fonte de calor | Indica a gravidade térmica |
| Temperatura do fluido interno | Separa as cargas térmicas interna e externa |
| Folga mínima | Auxilia na avaliação do calor radiante |
| Temperatura máxima permitida da mangueira ou do fluido | Define o resultado térmico necessário |
| Sequência de instalação | Determina o design tubular, envolvente ou auto-fechável |
| Raio de curvatura e movimento | Define os requisitos de flexibilidade |
| Exposição a fluidos e produtos químicos | Apoia a seleção completa de materiais |
| Condições de abrasão | Define os requisitos de proteção mecânica |
| Testes e documentação necessários | Define o escopo de validação |
| Protótipo e quantidade anual | Apoia o planejamento de ferramentas, produção e embalagem |
A [[BSTFLEX]] fabrica componentes de proteção térmica para mangueiras automotivas, linhas de fluidos, chicotes elétricos e conjuntos de cabos.
As opções disponíveis incluem:
Para ver a linha completa de produtos, visite a categoria BSTFLEX Manga de Proteção Térmica Aluminizada.
Para cablagens automotivas em vez de proteção de linhas de fluidos, consulte Mangas de Proteção Térmica para Chicotes de Fios Automotivos: Materiais, Projetos e Aplicações.
Para um projeto de mangueira personalizada ou linha de fluido, envie para a BSTFLEX o desenho técnico, o diâmetro externo, as dimensões das conexões, o comprimento protegido, a temperatura da fonte de calor, a folga, a temperatura interna do fluido, o método de instalação, os requisitos de teste e a quantidade anual prevista.
É uma barreira térmica flexível instalada ao redor de uma mangueira ou linha de fluido para reduzir a exposição ao calor de componentes próximos do escape, turbocompressor, motor ou parte inferior da carroceria.
As aplicações podem incluir linhas de combustível, freio, óleo, transmissão, líquido de arrefecimento, aquecedor, ar-condicionado, hidráulicas, direção hidráulica e sistemas de emissões. A construção deve ser selecionada para a mangueira, o fluido e o ambiente térmico específicos.
Uma manga pode reduzir o calor externo que entra na linha, mas não resfria ativamente o fluido. A temperatura final do fluido também depende do projeto do sistema, da carga térmica interna, da taxa de fluxo e da capacidade da linha de liberar calor.
A manga deve encaixar-se firmemente sem compressão excessiva. Uma manga muito justa pode restringir a flexibilidade e complicar a instalação, enquanto uma manga sobredimensionada pode deslocar-se da zona protegida.
Não. Selecione a manga com base no diâmetro externo real da mangueira ou tubo concluído. Meça também as virolas de crimpagem, conexões, conectores e seções reforçadas localmente.
Uma manga tubular pode ser instalada sobre as conexões apenas quando sua construção e diâmetro permitirem expansão suficiente. Caso contrário, use um design envolvente, de velcro, com fecho de pressão ou autofechamento.
Uma manga aluminizada destina-se principalmente à proteção contra calor radiante. O contato direto contínuo introduz calor condutivo e pode exigir melhor direcionamento, isolamento adicional ou um escudo do lado da fonte.
A superfície aluminizada reflexiva deve normalmente ficar voltada para a fonte de calor radiante externa. O lado do tecido ou isolamento permanece voltado para a mangueira protegida.
A mesma família de materiais pode ser considerada, mas o diâmetro, a geometria da conexão, a exposição a fluidos, o movimento, a abrasão, a temperatura interna e os requisitos de validação podem diferir. Cada aplicação deve ser especificada separadamente.
Sim. O diâmetro interno, a largura plana, o comprimento de corte, as camadas de material, o fecho de velcro, os botões de pressão, as bordas autofechantes, os recortes, os entalhes, o acabamento das extremidades e a embalagem podem ser personalizados.
Forneça o diâmetro externo da mangueira ou tubo, as dimensões das conexões, o comprimento protegido, o tipo de fluido, a temperatura interna do fluido, a temperatura externa da fonte de calor, a folga mínima, o método de instalação necessário, as condições mecânicas, a norma de validação e a quantidade estimada.
