DI vs. DE de dutos de aquecedor: Como medir mangueiras de duto de 60mm, 65mm, 75mm e 90mm
Erros de tamanho em dutos de aquecedor são comuns em sistemas de aquecedores a diesel, aquecedores de estacionamento, aquecedores de trailers e aquecedores marítimos. Um comprador pode pedir por duto de aquecedor de 60mm, enquanto outro pode descrever a mesma mangueira como duto de aquecedor de 65mm porque uma medida se refere ao diâmetro interno e a outra se refere ao diâmetro externo. Essa diferença pode causar a seleção incorreta da mangueira, conexões frouxas, instalação difícil e redutores ou grades de saída incompatíveis.
A regra mais importante é simples: dutos de ar quente são geralmente selecionados pelo DI, ou diâmetro interno, porque o DI controla a passagem de ar e deve corresponder à saída do aquecedor, adaptador, ventilação ou redutor. DE, ou diâmetro externo, inclui a parede do duto e pode mudar de acordo com a estrutura do material, camada de isolamento, filme externo ou reforço.
A BSTFLEX fornece dutos de aquecedor, dutos de ar quente APK, dutos de ar quente PAP, dutos de aquecedor a diesel isolados e produtos de tubos de proteção térmica para vans, trailers, barcos, caminhões, kits de aquecedor e sistemas de ar quente OEM.
O que significam DI e DE em dutos de aquecedor?
DI significa diâmetro interno. É a passagem de ar interna da mangueira do duto. Em sistemas de aquecimento, o DI é geralmente a medida mais importante porque determina se o duto se encaixa na saída do aquecedor, ventilação de ar, redutor, ramificação em Y ou adaptador.
DE significa diâmetro externo. É o diâmetro externo da mangueira do duto completa. O DE inclui a parede do duto e qualquer camada de superfície externa. Para dutos de aquecedor isolados, o DE também inclui a camada de isolamento, portanto, o diâmetro externo pode ser muito maior do que o tamanho da passagem de ar.
| Medição | Significado | Por que é importante | Erro comum do comprador |
|---|---|---|---|
| DI | Diâmetro interno do caminho de ar do duto | Deve corresponder à saída do aquecedor, redutor, adaptador ou conexão de ventilação de ar | O comprador mede o lado de fora e solicita o tamanho nominal de duto errado |
| DE | Diâmetro externo incluindo parede, camada externa ou isolamento | Determina se a mangueira passa por painéis, orifícios, gabinetes ou clipes | O comprador assume que o DE é igual ao tamanho do duto e ignora a passagem de ar interna |
Por que os dutos de aquecedor de 60mm e 65mm são frequentemente confundidos
A confusão de tamanho de 60mm e 65mm geralmente acontece porque os compradores medem partes diferentes do duto. Uma mangueira de duto pode ter um caminho de ar interno próximo a 60mm, enquanto o corpo externo é maior devido à espessura da parede, formato espiral, camada externa ou superfície protetora. Se o comprador medir o lado de fora e chamar de 65mm, mas o fornecedor cotar 65mm de diâmetro interno, o produto final pode ser grande demais para a saída original do aquecedor.
Por esse motivo, todos os pedidos B2B devem declarar se o tamanho é DI ou DE. Quando o duto se conecta a uma saída de aquecedor, redutor, adaptador ou grade de saída, o DI deve ser confirmado primeiro. Quando o duto passa por um orifício, painel, clipe ou espaço estreito de gabinete, o DE também deve ser verificado.
Use o DI ao confirmar:
- Tamanho da conexão de saída do aquecedor
- Tamanho da saída de ar ou grade de ventilação
- Compatibilidade do redutor ou adaptador
- Tamanho do conector em Y
- Mangueira de duto de substituição para um sistema de aquecimento existente
- Caminho do fluxo de ar do duto de ar quente
Use o DE ao confirmar:
- Se o duto passa por um orifício no piso ou abertura na parede
- Espaço disponível atrás de painéis, assentos ou armários
- Tamanho final após a adição de isolamento
- Folga de clipe, suporte ou montagem
- Espaço de embalagem para kits de aquecedor de comprimento fixo
- Folga da superfície externa perto de outros componentes
Como medir corretamente o duto do aquecedor
A medição correta deve começar a partir do ponto de conexão, não do nome do produto. Use um paquímetro ou uma régua precisa, se possível. Se você tiver apenas a mangueira antiga, meça o diâmetro interno e o diâmetro externo e, em seguida, envie fotos ao fornecedor.
| Passo | O que medir | Como medir | Por que é importante |
|---|---|---|---|
| 1 | DE da saída do aquecedor ou tamanho do conector | Meça a peça onde o duto deslizará ou se conectará | Isso confirma o DI do duto ou o tamanho do adaptador necessário |
| 2 | DI do duto original | Meça o diâmetro interno da abertura da mangueira antiga | Esta é a referência principal para a substituição do duto |
| 3 | DE do duto original | Meça o corpo externo da mangueira | Isso confirma a folga de roteamento e a faixa de espessura da parede |
| 4 | Conexão da grade de saída ou ventilação | Meça a saída de ar, o bocal de ventilação ou o conector de derivação | Todas as peças conectadas devem corresponder ao tamanho do duto |
| 5 | Comprimento do trajeto | Meça o caminho da saída do aquecedor até a saída de ar final | O comprimento correto reduz o desperdício, vazamentos e estresse na instalação |
| 6 | Folga disponível | Verifique orifícios, painéis, gabinetes, curvas e espaço de instalação | Importante para dutos isolados e tamanhos maiores, como 90mm |
Tamanhos comuns de dutos de aquecedor e notas de medição

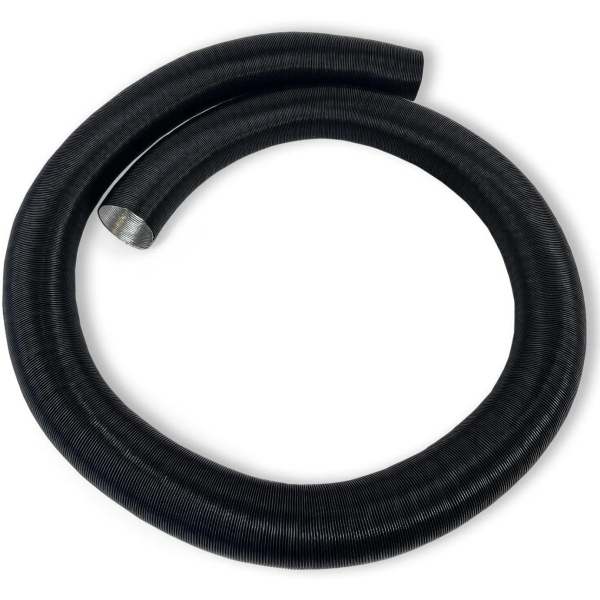

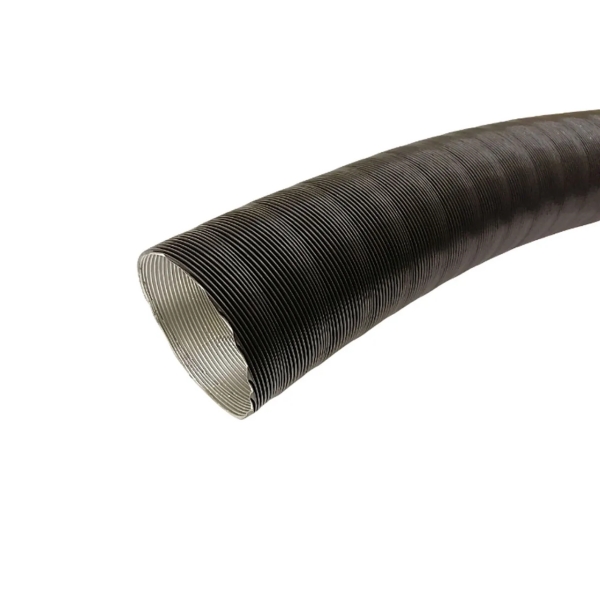

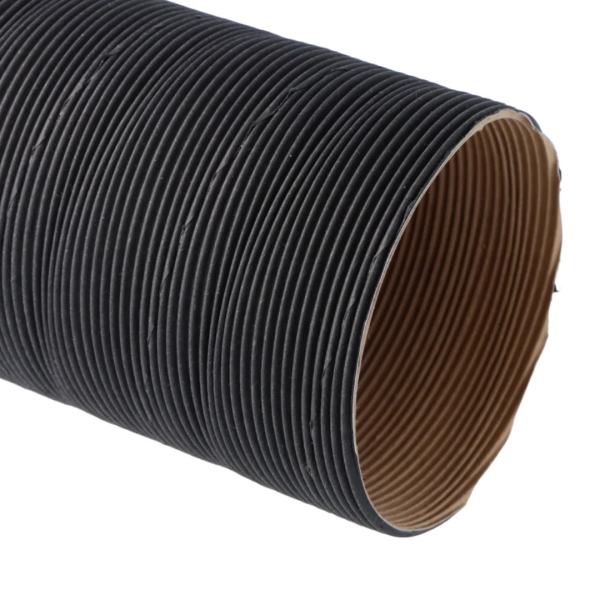

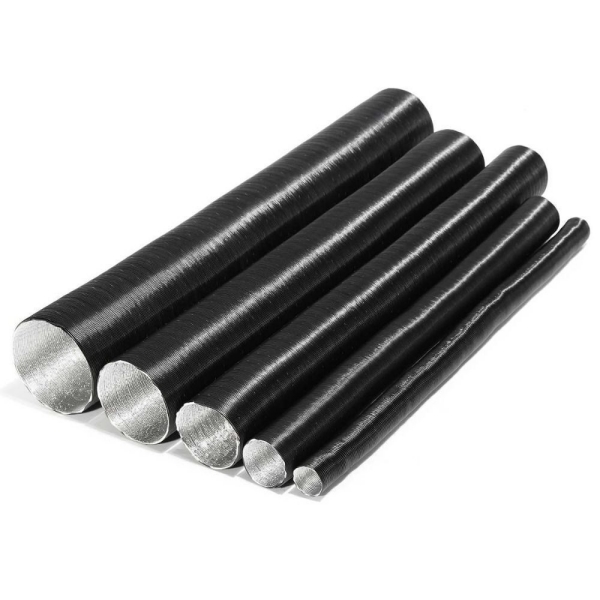

Os tamanhos comuns de dutos de ar quente incluem 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm e 102mm. Alguns tamanhos são diâmetros internos reais, enquanto outros podem ser usados pelos compradores como descrições de diâmetro externo. Sempre confirme a base de medição antes de cotar.
| Termo de tamanho | Possível significado | Aplicação típica | O que confirmar |
|---|---|---|---|
| Duto de aquecedor de 50mm | Geralmente refere-se ao diâmetro interno | Sistemas de aquecimento compactos e rotas em cabines pequenas | Confirme o tamanho da saída do aquecedor e da conexão da ventilação |
| Duto de aquecedor de 60mm | Geralmente refere-se ao diâmetro interno | Vans, trailers, barcos e sistemas de aquecedor a diesel compactos | Verifique se o comprador mediu o diâmetro interno ou o corpo externo |
| Duto de aquecedor de 65mm | Pode referir-se ao diâmetro externo, diâmetro externo do conector ou diâmetro interno especial, dependendo do mercado | Dutos de reposição, adaptadores e peças de instalação | Pergunte se 65mm é o diâmetro interno, diâmetro externo ou tamanho do adaptador |
| Mangueira de duto de aquecedor de 75mm | Geralmente refere-se ao diâmetro interno | Sistemas de ar quente médios, trailers, caminhões e sistemas de aquecimento marítimos | Confirme o tamanho da grade de saída, do redutor e do conector de derivação |
| Duto de ar quente de 80mm | Geralmente refere-se ao diâmetro interno | Sistemas de aquecimento de médios a grandes e distribuição de ar em cabines | Verifique a folga da rota e o espaço para curvas |
| Duto de aquecedor a diesel de 90mm | Geralmente refere-se ao diâmetro interno | Sistemas de aquecimento grandes, barcos, trailers e rotas de alto fluxo de ar | Confirme o raio de curvatura, o conector e o diâmetro externo final |
| Duto de aquecedor de 100mm | Geralmente refere-se ao diâmetro interno | Sistemas de ar quente de alto fluxo e layouts de aquecedores OEM | Verifique os requisitos de redutor, saída e embalagem |
| Duto de aquecedor de 102mm | Pode ser um equivalente métrico ou um tamanho específico de mercado | Sistemas de substituição, grandes saídas e projetos especiais de dutos | Confirme a amostra original ou o desenho antes da produção |
Duto de aquecedor de 60mm: O que verificar
O duto de aquecedor de 60mm é um dos tamanhos de mangueira de ar quente mais comuns para instalações de aquecedores a diesel compactos. É amplamente utilizado em vans, trailers (RVs), barcos pequenos, cabines e sistemas de aquecimento auxiliar. Ao solicitar dutos de 60mm, confirme se 60mm é o diâmetro interno da mangueira, o diâmetro externo de um conector ou o tamanho nominal usado pelo comprador.
- Meça a saída do aquecedor e o diâmetro interno (ID) do duto original.
- Verifique se a grade de saída também usa uma conexão de 60mm.
- Confirme se o duto é padrão, APK, PAP ou de estrutura isolada.
- Para dutos isolados, confirme o diâmetro externo (OD) final após o isolamento.
Duto de aquecedor de 65mm: Por que este tamanho precisa de confirmação cuidadosa
O duto de aquecedor de 65mm é frequentemente uma fonte de confusão. Em algumas conversas de compra, 65mm pode descrever o diâmetro externo de uma mangueira que possui um caminho de ar interno menor. Em outros casos, pode ser um tamanho real de conector ou um diâmetro interno (ID) de duto especial. Um fornecedor não deve presumir o significado sem confirmação.
Se um comprador solicitar um duto de 65mm, a resposta mais segura é solicitar uma foto, amostra original, medição da saída do aquecedor e esclarecimento do diâmetro interno (ID) ou externo (OD). Isso evita o fornecimento de dutos que sejam grandes ou pequenos demais para o sistema de aquecimento.
Quando um comprador solicitar um duto de 65mm, pergunte:
- 65mm é o diâmetro interno ou o diâmetro externo?
- O duto se encaixa sobre um conector, dentro de um adaptador ou na saída de um aquecedor?
- Qual é o diâmetro interno (ID) e externo (OD) da mangueira antiga?
- É necessária uma capa de isolamento?
- A instalação usa um redutor ou grade de saída?
- O comprador pode fornecer uma amostra ou foto da instalação?
Mangueira de duto de aquecedor de 75mm: Compatibilidade de saída e redutor
A mangueira de duto de aquecedor de 75mm é comumente usada para sistemas de ar quente médios em trailers (RVs), vans, caminhões, barcos e kits de aquecedores. Ela pode se conectar a grades de saída, conectores de derivação, redutores e adaptadores. Como os sistemas de 75mm geralmente usam mais acessórios, o comprador deve confirmar todas as peças conectadas antes de fazer o pedido.
Se o duto se conectar a um redutor, por exemplo, de 90mm para 75mm, ambos os lados do redutor devem ser verificados. Se o duto for muito rígido ou muito espesso na parede, a instalação pode se tornar difícil, mesmo que o diâmetro interno (ID) nominal esteja correto.
Duto de aquecedor a diesel de 90mm: Espaço e rota de curvatura importam
O duto de aquecedor a diesel de 90mm é usado para sistemas de ar quente maiores, cabines marítimas, trailers (RVs) e layouts de aquecedores de alto fluxo de ar. Como o corpo do duto é maior, o espaço de roteamento torna-se mais importante. Se o isolamento for adicionado, o diâmetro externo final pode exigir ainda mais folga.
- Confirme o diâmetro interno (ID) da saída do aquecedor e o tamanho do conector de ventilação ou derivação.
- Verifique se a rota tem espaço suficiente para dutos maiores.
- Confirme o raio de curvatura e evite compressão acentuada.
- Para dutos isolados de 90mm, verifique o diâmetro externo final antes da produção.
ID vs OD para dutos de aquecedor isolados
Dutos de aquecedor isolados requerem atenção especial porque o isolamento altera o diâmetro externo, mas não altera a passagem de ar interna se o diâmetro interno (ID) do duto base permanecer o mesmo. Um produto de duto isolado de 60mm ainda pode ter um caminho de ar de 60mm, mas o diâmetro externo (OD) final pode ser muito maior, dependendo da espessura do isolamento.
| Especificação | O que significa | Por que deve ser confirmado |
|---|---|---|
| ID do duto base | Passagem de ar interna do duto | Determina a compatibilidade da saída do aquecedor e do fluxo de ar |
| OD do duto base | Diâmetro externo antes do isolamento | Útil para comparar dutos padrão e estrutura de parede |
| Espessura do isolamento | Espessura da espuma, feltro ou outra camada de isolamento | Afeta o diâmetro externo final e a folga de roteamento |
| DE final | Diâmetro externo após o isolamento e a camada externa | Determina se a tubulação passa por orifícios, painéis e gabinetes |
Como redutores, adaptadores e derivações em Y afetam a seleção do tamanho
A tubulação do aquecedor raramente é instalada sozinha. Frequentemente, ela se conecta a redutores, adaptadores, derivações em Y, grades de saída e braçadeiras. Esses componentes podem alterar o tamanho necessário da tubulação. Um comprador pode ter uma saída de aquecedor de 90mm, mas uma saída de cabine de 75mm após um redutor, ou uma linha de derivação de 60mm após um duto principal maior.
| Componente | Risco de tamanho | Recomendação |
|---|---|---|
| Redutor | Um lado pode ser maior que o outro, como 90mm para 75mm | Confirme as dimensões de ambos os lados, entrada e saída |
| Derivação em Y | O duto principal e os dutos de derivação podem usar tamanhos diferentes | Meça cada ponto de conexão separadamente |
| Grade de saída | O bocal da ventilação pode não corresponder ao tamanho da saída do aquecedor | Confirme o DI ou DE do bocal de saída antes de solicitar a tubulação |
| Adaptador | O tamanho do adaptador pode ser descrito pelo diâmetro externo do bocal | Esclareça se a mangueira se encaixa sobre ou dentro do adaptador |
| Braçadeira | A faixa da braçadeira deve corresponder ao diâmetro externo final | Para tubulação isolada, verifique o DE final antes de selecionar a braçadeira |
Melhores informações de medição para enviar para uma cotação
Para tubulação de aquecedor personalizada, fotos e medidas reduzem erros. Uma cotação clara deve incluir DI, DE, comprimento, estrutura, aplicação e detalhes da embalagem.
- Diâmetro interno necessário do caminho do ar
- Diâmetro externo da mangueira do duto existente, se disponível
- Medição da saída do aquecedor
- Medições da grade de saída, redutor ou adaptador
- Comprimento da tubulação ou comprimento do rolo necessário
- Estrutura do material: APK, PAP, folha de alumínio ou tubulação isolada
- Se o isolamento é necessário e a limitação do DE final
- Aplicação: van, trailer, barco, caminhão, cabine ou kit de aquecedor OEM
- Embalagem: rolo a granel, comprimento cortado, marca própria ou embalagem de kit OEM
- Fotos, desenhos ou amostras originais, se disponíveis
Erros comuns de compra
A maioria dos erros de tamanho de tubulação de aquecedor vem de uma linguagem de medição pouco clara. Termos como 60mm, 65mm, 75mm e 90mm são úteis apenas quando o comprador confirma se o número se refere ao DI, DE ou ao tamanho de um conector.
- Usar o DE como o tamanho do pedido: isso pode levar a um DI de tubulação que não se encaixa na saída do aquecedor.
- Não medir a grade de saída: a saída do aquecedor e a ventilação final podem usar tamanhos diferentes.
- Esquecer redutores e adaptadores: estas peças podem alterar o tamanho da mangueira necessária.
- Ignorar o diâmetro externo (OD) isolado: o isolamento aumenta o diâmetro externo final e pode afetar a folga de roteamento.
- Pedir apenas pelo modelo do aquecedor: os kits de instalação e as peças conectadas podem variar.
- Não fornecer fotos: as imagens ajudam a identificar se a mangueira se encaixa sobre ou dentro de um conector.
Use em conjunto com produtos relacionados BSTFLEX
A medição correta da tubulação é importante para todos os dutos de ar quente e produtos de proteção térmica. Estas páginas relacionadas suportam o mesmo grupo de produtos C11 e devem estar vinculadas entre si.
- Tubo de proteção térmica aluminizado e dutos de ar quente para dutos APK, dutos PAP, mangueira de duto de aquecedor e produtos de tubo de proteção térmica.
- Tamanhos de dutos para aquecedor a diesel para seleção de tamanhos de 50mm, 60mm, 75mm, 80mm, 90mm e 100mm.
- Fabricante de dutos de ar quente APK para dutos APK personalizados, fornecimento a granel e mangueira de duto de aquecedor OEM.
- Dutos isolados para aquecedor a diesel para mangas de isolamento de dutos de aquecedor e dutos APK isolados.
- Tubo corrugado de folha de alumínio para roteamento flexível de ar e proteção de dutos refletora de calor.
Solicite dutos de aquecedor personalizados por ID e OD
A BSTFLEX fabrica dutos de aquecedor, dutos de ar quente APK, dutos de ar quente PAP, dutos isolados para aquecedor a diesel e produtos de tubo de proteção térmica de acordo com os requisitos confirmados de diâmetro interno, diâmetro externo, comprimento, estrutura e embalagem.
- Tamanhos de dutos de 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm e personalizados
- ID personalizado para compatibilidade com saída de aquecedor, ventilação, redutor ou adaptador
- Controle de OD para orifícios de painel, suportes, clipes e folga de isolamento
- Estruturas de dutos APK, PAP, folha de alumínio e isolados
- Peças cortadas no comprimento, rolos a granel e embalagens de kit de aquecedor OEM
- Marca própria, marcação impressa e produção em lote disponíveis
Conclusão
O ID e o OD dos dutos de aquecedor não são os mesmos. O ID controla a passagem interna de ar e deve corresponder à saída do aquecedor, adaptador, redutor ou grade de saída. O OD controla a folga externa e torna-se especialmente importante quando o duto passa por painéis, gabinetes ou rotas isoladas.
Para tamanhos como 60mm, 65mm, 75mm e 90mm, confirme sempre se o número se refere ao diâmetro interno, diâmetro externo ou tamanho do conector. A BSTFLEX pode fabricar dutos de aquecedor personalizados de acordo com medidas confirmadas, estrutura do material, requisitos de isolamento e método de embalagem.
Veja a série completa de produtos aqui: Produtos de dutos de aquecedor e dutos de ar quente BSTFLEX.
FAQ: ID vs OD de dutos de aquecedor
O que significa ID em dutos de aquecedor?
ID significa diâmetro interno. É a passagem interna de ar do duto e geralmente é o tamanho mais importante para combinar com a saída do aquecedor, ventilação, redutor ou adaptador.
O que significa OD em dutos de aquecedor?
OD significa diâmetro externo. Inclui a parede do duto, a camada externa e qualquer camada de isolamento. O OD é importante para verificar a folga de roteamento, orifícios de painel, clipes e espaço de instalação.
Por que os dutos de aquecedor de 60mm e 65mm são às vezes confundidos?
A confusão geralmente acontece porque uma medida pode se referir ao diâmetro interno, enquanto outra pode se referir ao diâmetro externo ou ao tamanho do conector. Os compradores devem confirmar se 60mm ou 65mm significa ID, OD ou dimensão do adaptador.
Devo pedir dutos de aquecedor por ID ou OD?
Para fluxo de ar e compatibilidade de conexão, peça pelo ID. Para folga de roteamento, clipes de montagem e folga de dutos isolados, confirme também o OD.
Dutos de aquecedor isolados alteram o diâmetro externo?
Sim. O isolamento aumenta o diâmetro externo final. Uma mangueira de duto pode manter o mesmo caminho de ar interno enquanto se torna maior por fora após a adição de isolamento.
Que informações devo enviar para dutos de aquecedor personalizados?
Por favor, envie o diâmetro interno, diâmetro externo se disponível, tamanho da saída do aquecedor, comprimento do duto, estrutura do material, requisito de isolamento, método de embalagem, fotos da aplicação e quantidade.
