A construção combina tipicamente uma base têxtil de fibra de vidro com uma superfície externa de alumínio reflexivo. A camada de fibra de vidro proporciona flexibilidade e suporte estrutural, enquanto a superfície aluminizada ajuda a reduzir a transferência de calor radiante em direção à fiação protegida.
Para aplicações automotivas, selecionar a manga correta requer mais do que escolher uma classificação de temperatura. Os engenheiros também precisam considerar a temperatura da fonte de calor, a folga, o diâmetro do chicote, o tamanho do conector, a sequência de instalação, a flexibilidade da manga, a exposição à abrasão e a temperatura necessária do conjunto de fiação protegido.
A BSTFLEX fabrica mangas de proteção térmica aluminizadas para chicotes elétricos, cabos, mangueiras e linhas de fluido automotivos em construções padrão e personalizadas.

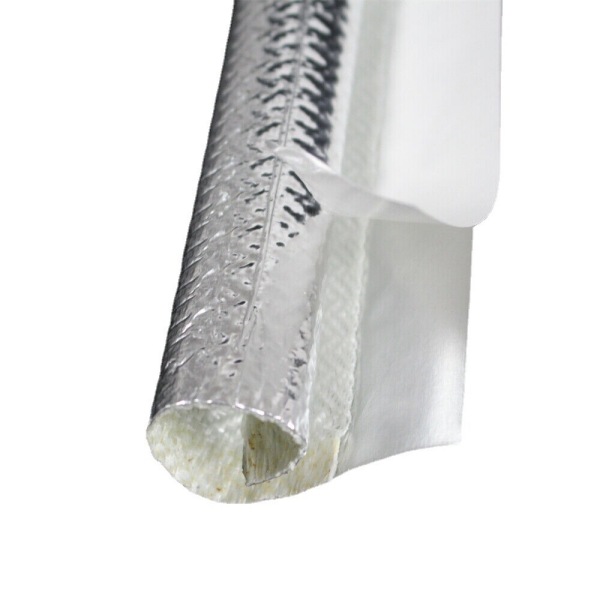

Uma manga de fibra de vidro aluminizada é uma manga de proteção térmica flexível feita combinando tecido de fibra de vidro com uma camada externa reflexiva à base de alumínio.
A manga é projetada principalmente para reduzir a exposição ao calor causada pela energia radiante. Um componente de escape quente pode transferir calor significativo para a fiação próxima, mesmo quando o chicote não toca na superfície quente. O exterior reflexivo ajuda a limitar a quantidade de energia radiante absorvida pela manga, enquanto a camada de fibra de vidro fornece separação térmica adicional e suporte mecânico.
Dependendo da construção necessária, a superfície reflexiva pode usar:
A base de fibra de vidro pode ser trançada, tecida, costurada ou incorporada em uma manga composta de várias camadas.
A fibra de vidro é comumente usada na proteção térmica automotiva porque pode fornecer uma estrutura têxtil flexível enquanto tolera temperaturas que danificariam muitos materiais poliméricos convencionais.
Em uma manga aluminizada, a camada de fibra de vidro desempenha várias funções:
A construção de fibra de vidro não deve ser avaliada separadamente da camada de alumínio. O desempenho da manga acabada depende do sistema completo, incluindo superfície reflexiva, estrutura de fibra de vidro, método de adesão ou colagem, construção da costura e instalação.
Uma superfície externa de alumínio é usada porque uma superfície metálica reflexiva limpa pode reduzir a absorção de calor radiante.
Isso é particularmente útil quando o chicote elétrico está posicionado próximo a:
A proteção contra calor radiante é diferente do isolamento por contato direto. Se a manga for pressionada contra um componente de escape quente, o calor condutivo torna-se mais importante. Nessa condição, uma superfície reflexiva por si só pode não fornecer proteção suficiente.
A cablagem automotiva é especialmente sensível à exposição térmica localizada porque o chicote contém múltiplos materiais com diferentes limites de temperatura.
Um chicote típico pode incluir:
A temperatura máxima permitida do chicote completo pode, portanto, ser controlada por um desses componentes em vez do próprio condutor elétrico.
Uma manga de chicote elétrico aluminizada é usada para reduzir a carga térmica que atinge esses materiais, permitindo ainda que o chicote permaneça flexível e siga o roteamento exigido do veículo.
Mangas de fibra de vidro aluminizadas podem ser usadas em muitos locais de gerenciamento térmico de veículos.
Aplicações típicas incluem:
A mesma tecnologia de manga reflexiva também pode ser usada em torno de mangueiras e linhas de fluido onde o calor radiante é o principal problema térmico.
Uma manga de fibra de vidro com folha de alumínio geralmente usa um substrato de fibra de vidro combinado com uma superfície reflexiva à base de folha metálica.
Esta construção proporciona um exterior metálico brilhante, mantendo a flexibilidade de uma manga têxtil por baixo.
O produto acabado pode usar:
O design correto depende do diâmetro, flexibilidade, método de produção e ambiente de uso final necessários.
Nem toda manga refletiva usa exatamente a mesma camada metálica.
Uma construção de folha de alumínio usa uma folha metálica fina colada ou laminada ao tecido de suporte. Um filme aluminizado usa um filme refletivo revestido de alumínio como parte da estrutura externa.
Ao comparar essas construções, os compradores devem considerar:
O material selecionado deve ser compatível com o ambiente operacional real, em vez de ser escolhido apenas pela aparência da superfície refletiva.
O espaço é frequentemente limitado em compartimentos de motor modernos. Uma barreira térmica volumosa pode interferir com suportes, conectores, mangueiras adjacentes ou componentes móveis.
Para essas aplicações, uma manga refletiva de perfil relativamente baixo pode ser preferível.
Uma manga de baixo perfil pode ser particularmente útil onde:
No entanto, reduzir a espessura da manga também pode reduzir a capacidade de isolamento. O design, portanto, precisa equilibrar o espaço da embalagem com a redução térmica necessária.
Diferentes métodos de fabricação podem criar diferentes perfis de manga.

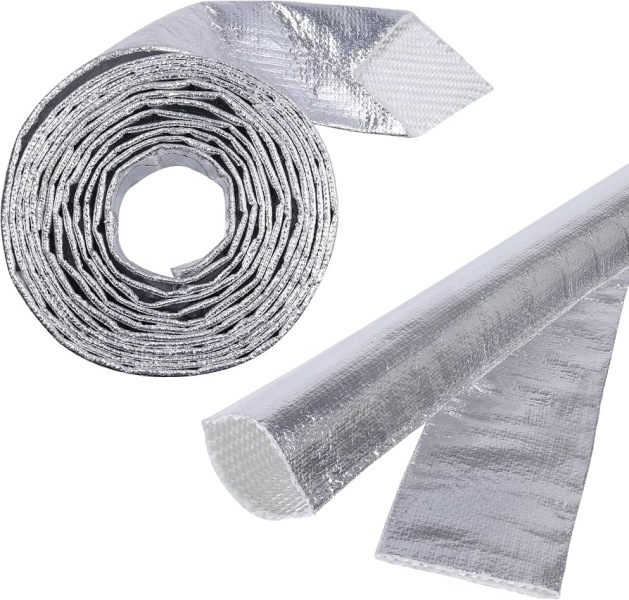

Uma manga tubular fornece cobertura circunferencial sem uma abertura longitudinal. Geralmente é instalada antes que conectores grandes sejam montados.
Uma manga costurada pode ser fabricada a partir de tecido aluminizado formado em um tubo. Essa abordagem oferece flexibilidade em diâmetro, combinação de camadas e geometria personalizada.
Uma camada refletiva também pode ser aplicada ao redor de uma base tubular de fibra de vidro. Isso pode proporcionar flexibilidade e permitir que diferentes materiais refletivos sejam combinados com a manga de suporte.

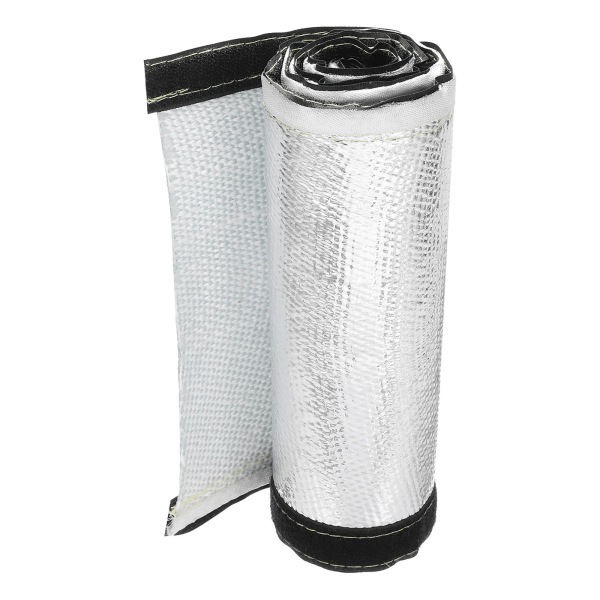

Para chicotes elétricos concluídos, a manga pode usar fechos de velcro, botões de pressão ou outra estrutura abrível para que o chicote não precise passar por dentro da manga.
Para uma comparação detalhada, veja Mangas de proteção térmica de deslizar vs. envolventes para chicotes elétricos automotivos.
O diâmetro da manga tem um efeito direto na instalação e no ajuste final.
A manga deve ser grande o suficiente para caber sobre o chicote protegido sem compressão excessiva, mas não tão grande a ponto de se mover para longe do local pretendido.
Ao selecionar o diâmetro, forneça:
Para uma luva de deslizar, o tamanho do conector é especialmente importante porque o conector pode ser muito maior do que o feixe de cabos.
Um problema comum de dimensionamento ocorre quando um chicote elétrico tem um diâmetro de feixe relativamente pequeno, mas conectores muito maiores.
Por exemplo, o corpo de um chicote pode caber em uma luva compacta, mas o conector da extremidade pode ser grande demais para passar por ela.
Existem várias soluções possíveis:
A solução correta depende da sequência de montagem e do ajuste final necessário.
Não existe um valor de folga universal que se aplique a todas as combinações de exaustão e chicote.
O desempenho térmico depende de:
Em geral, o espaço de ar disponível entre uma luva reflexiva e o componente quente deve ser tratado como parte do projeto térmico.
Se a instalação forçar a luva a entrar em contato direto com a fonte de calor, pode ser necessário isolamento térmico adicional ou um arranjo de proteção diferente.
Uma fonte de calor pode operar a várias centenas de graus, enquanto o chicote elétrico protegido deve permanecer abaixo de uma temperatura muito mais baixa.
É por isso que uma especificação deve definir idealmente ambos:
A diferença entre esses valores representa o desafio de gerenciamento térmico que a luva protetora deve resolver.
A classificação do material da luva por si só não estabelece a temperatura resultante do chicote.
Os chicotes automotivos raramente seguem linhas perfeitamente retas. A luva muitas vezes deve seguir curvas ao redor de componentes do motor, carcaças de transmissão e suportes de montagem.
Ao avaliar a flexibilidade, considere:
A manga deve manter uma cobertura útil ao redor da curva sem expor grandes seções da fibra de vidro ou do chicote subjacente.
A proteção térmica não é o único requisito em uma instalação automotiva.
O chicote e a manga podem se mover contra:
O movimento repetido pode danificar bordas têxteis com acabamento ruim ou camadas reflexivas.
Para aplicações com movimento mecânico, os compradores devem avaliar:
As mangas de chicote elétrico instaladas ao redor de motores e transmissões podem encontrar óleo, água, líquido de arrefecimento, respingos da estrada ou outros fluidos automotivos.
A adequação da manga acabada depende não apenas da fibra de vidro e do alumínio, mas também de:
Para projetos OEM, a resistência a fluidos necessária deve ser incluída na especificação em vez de assumir que toda manga aluminizada tem a mesma resistência.
A fiação da transmissão é uma aplicação particularmente adequada para mangas de fibra de vidro reflexivas, pois o chicote pode ser roteado próximo a tubulações de escapamento ou outras fontes de calor localizadas.
Além do desempenho térmico, uma manga de chicote de transmissão pode exigir:
Para orientações de projeto mais detalhadas, consulte Manga de Proteção Térmica para Chicote Elétrico de Transmissão: Projeto e Requisitos Térmicos.
Os cabos de sensores podem ser particularmente difíceis de proteger porque a fiação muitas vezes precisa alcançar componentes instalados diretamente no sistema de exaustão ou próximo a ele.
Exemplos comuns incluem:
Uma manga de fibra de vidro aluminizada pode proteger a seção do cabo, permitindo flexibilidade suficiente para o roteamento ao redor do conector e do ponto de montagem.
Para esses conjuntos, as dimensões do conector e o comprimento do cabo protegido devem ser incluídos na RFQ.
O ajuste correto geralmente não é nem excessivamente justo nem excessivamente folgado.
Uma manga que esteja muito justa pode:
Uma manga que esteja muito folgada pode:
Para a produção OEM, o diâmetro e a tolerância da manga devem ser compatíveis com a faixa dimensional real do chicote.
O comprimento de corte é especialmente importante onde a manga protege apenas uma parte definida do chicote elétrico.
Se a manga for muito curta, parte da seção exposta ao calor pode permanecer descoberta. Se for muito longa, pode sobrepor conectores, clipes ou outros recursos de montagem.
Os desenhos de produção devem identificar:
Mangas cortadas à base de fibra de vidro podem exigir tratamento nas extremidades, dependendo da construção e do processo de montagem.
Possíveis métodos de acabamento incluem:
O método correto depende da estrutura da manga, da flexibilidade necessária e do ambiente de produção.
Estas duas construções resolvem problemas térmicos diferentes.
Uma manga de fibra de vidro aluminizada é especialmente útil onde a reflexão de calor radiante é importante.
Uma manga de fibra de vidro revestida com silicone é normalmente selecionada onde o tecido precisa de um revestimento elastomérico e a aplicação enfatiza a resistência ambiental, exposição direta ou outro conjunto de requisitos mecânicos.
A escolha deve, portanto, basear-se no mecanismo real de transferência de calor e no ambiente operacional, em vez de tratar os dois materiais como intercambiáveis.
A fibra de sílica é usada quando é necessária uma base têxtil de temperatura mais elevada.
Uma manga de fibra de vidro aluminizada pode ser mais adequada para muitas aplicações automotivas de calor radiante onde a flexibilidade, o perfil baixo e a proteção reflexiva são prioridades.
Uma construção de sílica pode ser considerada quando o ambiente térmico excede a faixa prática dos projetos convencionais à base de fibra de vidro.
A estrutura completa da manga e as condições de teste exigidas devem determinar a seleção final.
Uma manga tubular convencional funciona melhor em torno de um chicote ou feixe de cabos relativamente consistente.
Se o conjunto incluir:
um escudo têxtil moldado pode proporcionar um melhor ajuste.
A BSTFLEX também fabrica Escudos térmicos automotivos de fibra de vidro aluminizada com formato personalizado para geometrias de componentes que não podem ser efetivamente cobertas por uma manga reta convencional.
A proteção de chicotes elétricos automotivos frequentemente requer dimensões e detalhes de fabricação específicos do cliente.
A BSTFLEX pode desenvolver mangas a partir de:
As opções personalizadas podem incluir:
| Inf. de RFQormação | Por que isso é importante |
|---|---|
| Diâmetro externo do chicote | Determina o tamanho da luva |
| Comprimento protegido | Define o comprimento do componente acabado |
| Dimensões do conector | Determina se a instalação por deslizamento é possível |
| Tipo de fonte de calor | Identifica o ambiente térmico |
| Temperatura da fonte de calor | Define a severidade térmica |
| Folga mínima | Importante para o desempenho de calor radiante |
| Temperatura máxima do chicote | Define a redução de temperatura necessária |
| Método de instalação | Determina a construção tubular ou removível |
| Requisitos mecânicos | Define as necessidades de abrasão, flexibilidade e retenção |
| Exposição a fluidos | Ajuda a selecionar o sistema de material completo |
| Quantidade anual | Influencia o método de fabricação e o ferramental |
| Testes necessários | Define os requisitos de validação |
Um processo de seleção prático começa com cinco perguntas:
Uma vez conhecidas essas condições, o material da manga, o diâmetro, a construção da parede, o método de fechamento e o comprimento podem ser selecionados com mais precisão.
A BSTFLEX fabrica produtos de proteção térmica reflexiva para chicotes elétricos automotivos, cabos, mangueiras e linhas de fluidos. As construções disponíveis incluem mangas tubulares de fibra de vidro aluminizada, mangas reflexivas costuradas, mangas envolventes, designs com velcro, mangas com fecho de pressão, mangas de fechamento automático e escudos térmicos de formato personalizado.
Para a gama completa de mangas reflexivas, visite a Manga de proteção térmica aluminizada categoria.
Para uma seleção mais ampla de materiais e designs, veja Mangas de proteção térmica para chicotes elétricos automotivos: materiais, designs e aplicações.
Para um projeto personalizado, envie o diâmetro do chicote, comprimento protegido, dimensões do conector, temperatura da fonte de calor, folga, temperatura exigida do chicote, volume anual e especificações do cliente aplicáveis. A BSTFLEX pode avaliar a aplicação e recomendar uma construção de manga adequada para protótipo e fornecimento de produção.
Uma manga de fibra de vidro aluminizada é uma manga de proteção térmica flexível que combina uma base têxtil de fibra de vidro com uma superfície externa de alumínio reflexivo. É comumente usada para reduzir a exposição ao calor radiante em torno de fiações, cabos e mangueiras automotivas.
Sim. É comumente usada onde os chicotes elétricos são roteados perto de coletores de escape, turbocompressores, conversores catalíticos, transmissões ou outras fontes de calor radiante.
Ambos os termos podem descrever proteção térmica reflexiva à base de fibra de vidro, mas a camada reflexiva externa pode usar construções diferentes, como folha de alumínio, filme aluminizado ou tecido aluminizado. A especificação completa do material deve ser revisada em vez de confiar apenas no nome do produto.
Uma manga aluminizada reflexiva é principalmente útil para proteção contra calor radiante. Se a manga entrar em contato direto com uma superfície muito quente, o calor condutivo torna-se mais importante e pode ser necessário isolamento adicional ou um arranjo de proteção diferente.
Meça o diâmetro externo normal e máximo do chicote elétrico e considere o tamanho do conector, pontos de ramificação e método de instalação. A manga deve encaixar sem compressão excessiva, permanecendo controlada em torno da seção protegida.
Sim, se for usada uma construção envolvente, com velcro, fecho de pressão ou fechamento automático. Uma manga tubular convencional normalmente precisa ser instalada antes que conectores grandes sejam montados.
Sim. A BSTFLEX pode fabricar mangas cortadas no comprimento e componentes personalizados de acordo com desenhos, dimensões ou amostras.
Sim. Designs multicamadas podem combinar uma superfície externa reflexiva com camadas têxteis ou de isolamento adicionais onde for necessária maior separação térmica.
Envie o diâmetro do chicote, comprimento protegido, dimensões do conector, temperatura da fonte de calor, folga mínima, temperatura máxima permitida do chicote, método de instalação, especificações de teste exigidas e quantidade anual estimada.
