Guia de Tamanho de Escudo Térmico de Bateria de Carro: Como Medir para um Envolvimento Personalizado

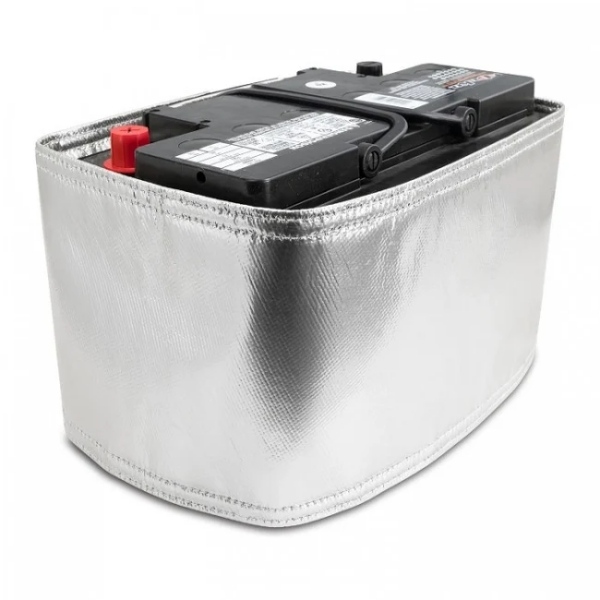

O número do grupo da bateria é um ponto de partida útil, mas não descreve tudo o que um escudo térmico deve contornar. A bateria instalada pode ter um suporte de fixação em suas laterais, um cabo saindo por um dos cantos ou muito pouco espaço entre sua caixa e um componente quente. Antes de encomendar uma manta de escudo térmico para bateria automotiva, meça tanto a bateria quanto o caminho que o material percorrerá.

Este guia aplica-se a mantas flexíveis ao redor de uma caixa de bateria automotiva convencional. Ele ajuda você a preparar as dimensões para uma Barreira Térmica Absorvente de Ácido para Bateria ou uma Manta de Escudo Térmico para Bateria LAVA. A escolha final do material, a cobertura e a fixação devem ser verificadas em relação à instalação real.

Primeiro, registre a bateria e o layout instalado

Anote o modelo, a química e o tamanho do grupo da bateria, se disponível. Meça o comprimento (C), a largura (L) e a altura (A) reais da caixa em milímetros ou polegadas, e indique exatamente o que cada dimensão inclui. Para uma manta lateral, meça a altura da parede lateral separadamente da altura total até o topo dos terminais. Um terminal ou alça pode estar fora do caminho da manta, mas ainda assim limitar o espaço disponível para instalá-la ou removê-la.

Tire uma foto de cima e uma de lado, voltada para a fonte de calor próxima. Marque os terminais, aberturas de ventilação, tampas, sensores, cabos, borda da bandeja, fixadores, suportes e qualquer cobertura existente. Meça o espaço mais estreito até as peças adjacentes com a bateria fixada em sua posição normal. Registre onde a fonte de calor está localizada e se ela está voltada para um lado, um canto ou vários lados.

Meça o caminho do material, não apenas o perímetro da bateria

Decida quais lados precisam de cobertura antes de especificar o comprimento do corte. Uma manta para uma face exposta tem um caminho diferente de uma manta ao redor de todos os quatro lados. Para uma caixa retangular simples, 2 × (C + L) estima o perímetro da caixa de quatro lados. Esta é apenas uma dimensão inicial: siga o caminho pretendido do material com uma fita flexível, incluindo os cantos reais e qualquer parte que a manta precise contornar.

Por exemplo, uma caixa medindo 260 mm de comprimento e 175 mm de largura tem um perímetro nominal de quatro lados de 870 mm. Esse valor é antes da sobreposição da costura, fixação, acabamento das bordas ou alterações causadas pelo formato da caixa e pelo hardware existente. Não o utilize como o comprimento final de corte. Indique onde a costura deve ficar e peça ao fornecedor para confirmar a tolerância para o fechamento e a construção do material selecionados.

Para um escudo parcial, identifique a face ou faces cobertas em um esboço e meça o caminho desde o ponto inicial até o ponto final. Se o escudo for montado afastado da caixa, meça esse caminho instalado em vez de adicionar uma tolerância de espaço de ar presumida às dimensões da bateria.

Defina a altura da manta e os pontos de acesso

Meça da borda inferior que você deseja proteger até a borda superior que você pode cobrir com segurança. Deixe os terminais, aberturas necessárias, tampas de serviço e etiquetas exigidas pelo fabricante ou pontos de inspeção acessíveis. Mostre as saídas dos cabos e os pontos de contato dos fixadores no desenho. Se o material precisar ser entalhado ou moldado ao redor do hardware, forneça a posição e o tamanho de cada abertura em vez de pedir um retângulo genérico.

A lista de mantas de bateria BSTFLEX mostra um tamanho de 8 pol × 40 pol para a peça 801000. Trate isso como uma dimensão de peça listada, não como uma alegação de ajuste universal. Confirme a direção dessas dimensões, a cobertura instalada utilizável e qualquer tamanho personalizado necessário antes de fazer o pedido. O tamanho do material plano por si só não pode garantir que a manta não obstruirá seus terminais e bandeja.

Verifique a folga e a retenção no veículo

Registre a distância mais próxima do escudo proposto até o escapamento, coletor, duto quente ou outra fonte de calor. Verifique também o espaço até a bandeja, a carroceria e as peças móveis ou vibratórias ao longo de todo o caminho. Uma instalação que depende de um espaço de ar deve manter esse espaço após a fixação e durante a manutenção; não existe um número único de folga que sirva para todos os materiais e layouts.

Escolha um local de costura e fixação que possa ser alcançado para instalação e inspeção. Verifique se a manta não pode escorregar para um terminal, cabo, correia ou superfície quente, e se o fixador ainda pode prender a bateria conforme pretendido. Siga as instruções dos fabricantes da bateria e do veículo para isolamento elétrico, ventilação e acesso para manutenção. Se o compartimento for muito apertado para uma manta estável, revise o layout ou considere uma construção de escudo diferente.

Qual manta o desenho deve especificar?

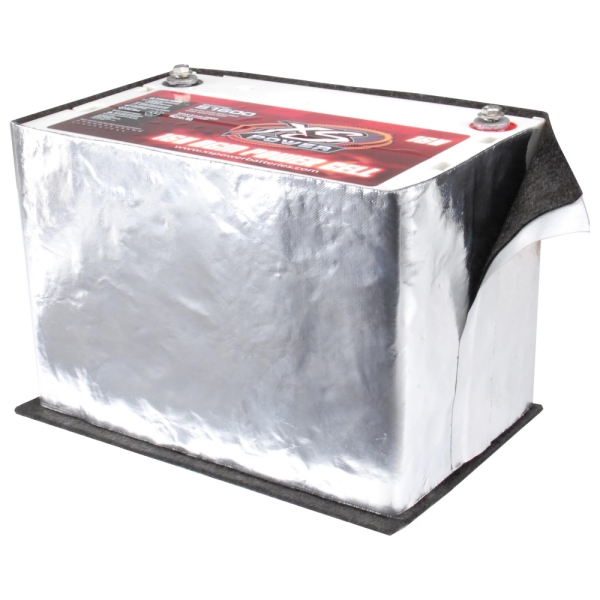

As duas páginas de mantas da BSTFLEX representam requisitos diferentes de material e compra. A manta de barreira térmica absorvente de ácido é o caminho de consulta relevante quando a exposição ao eletrólito faz parte da aplicação. Especifique o líquido real e as condições de exposição, e solicite as evidências necessárias para qualquer requisito de absorção ou resistência química. A manta de escudo térmico para bateria LAVA é o caminho relevante quando o projeto exige sua construção em fibra de rocha vulcânica. Para qualquer uma delas, forneça a exposição térmica esperada, o espaço e os detalhes de fixação para que o material proposto possa ser avaliado.

Se o seu desenho exigir um invólucro moldado com aberturas definidas em vez de um comprimento de manta, revise a Caixa de Proteção Térmica para Bateria. A escolha entre uma manta e uma capa ajustada deve seguir a cobertura necessária e as necessidades de acesso e resfriamento da bateria.

Copie esta lista de medições para sua RFQ

• Modelo, química e tamanho do grupo da bateria (se conhecido); C × L × A da caixa instalada, com unidades de medida.
• Superfícies a cobrir; caminho medido da manta; altura de cobertura alvo; local preferencial de costura e fixação.
• Fotos de cima e de lado com terminais, aberturas, cabos, bandeja, fixadores e aberturas propostas marcadas.
• Folgas mínimas instaladas até a fonte de calor e componentes circundantes; localização da fonte de calor e condições operacionais.
• Vibração, respingos ou exposição a fluidos; material necessário ou documentação de teste.
• Quantidade de protótipo ou de produção, revisão do desenho e data de entrega prevista.

Perguntas frequentes sobre dimensionamento

O tamanho do grupo da bateria é suficiente para encomendar uma capa de proteção térmica?

Não. O tamanho do grupo ajuda a identificar o envelope da bateria e a disposição dos terminais, mas a capa também precisa se ajustar à caixa instalada, ao hardware de retenção e à rota disponível. Forneça as medidas reais e fotos da instalação para um orçamento personalizado.

Devo medir a bateria na bancada ou no veículo?

Meça a própria caixa onde for seguro e prático, depois meça as folgas instaladas com a bateria devidamente fixada. Ambos os conjuntos de medidas são importantes: as medidas de bancada definem a caixa, enquanto as medidas do veículo revelam obstruções e o espaçamento das fontes de calor.

Uma capa de 40 polegadas serve em qualquer bateria com perímetro inferior a 40 polegadas?

Não necessariamente. A sobreposição necessária, a construção da costura, os cantos, a espessura do material, a altura da cobertura e o hardware podem alterar o ajuste utilizável. Confirme o corte final e as dimensões instaladas em relação a um desenho ou amostra.

Pronto para dimensionar uma capa?Envie suas medidas, esboço e fotos para a BSTFLEX para um orçamento. Se você ainda está decidindo qual construção usar, navegue pelo guia de proteção térmica para baterias.
