Uma capa térmica aluminizada que seja muito pequena pode ser difícil de instalar, comprimir o conjunto protegido ou danificar a camada refletiva. Uma capa excessivamente grande pode se afastar da área pretendida exposta ao calor, interferir nos componentes ao redor e tornar a montagem OEM consistente mais difícil.
Portanto, o dimensionamento correto começa com as dimensões reais do componente concluído e a forma como a capa será instalada.
A BSTFLEX fabrica capas de proteção térmica aluminizadas para chicotes elétricos automotivos, cabos, mangueiras e linhas de fluidos em construções tubulares, costuradas, envolventes, com fecho de contato, fecho de pressão e autofechamento.
As dimensões da capa térmica podem ser descritas de várias maneiras diferentes, dependendo da construção.
Os termos dimensionais comuns incluem:
Estas dimensões não são intercambiáveis.

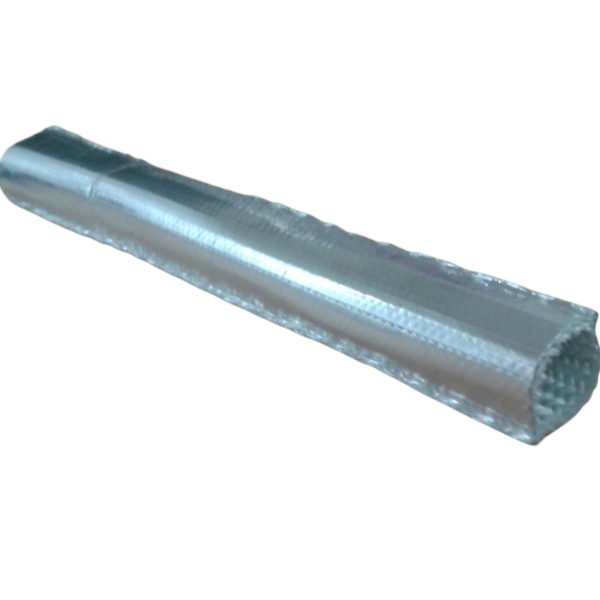

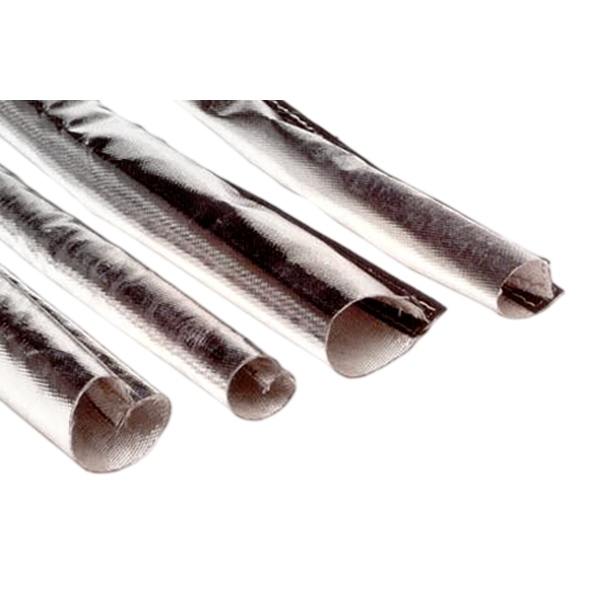

Uma capa trançada tubular, uma capa tubular costurada e uma proteção térmica envolvente podem ser descritas como compatíveis com o mesmo diâmetro de mangueira, embora sejam fabricadas a partir de dimensões iniciais muito diferentes.
Para a maioria das aplicações de chicotes elétricos e mangueiras, o dimensionamento começa com o diâmetro externo do componente que está sendo protegido.
Não use apenas:
Essas especificações descrevem outros aspectos do componente e não indicam necessariamente o diâmetro externo real que deve encaixar dentro da capa.
Meça o conjunto concluído na seção exata onde a proteção térmica será instalada.
Uma mangueira pode ser vendida de acordo com seu furo interno, mas a capa protetora se ajusta ao redor da parte externa da mangueira.
O diâmetro externo da mangueira acabada inclui:
Portanto, duas mangueiras com o mesmo diâmetro interno nominal podem exigir tamanhos diferentes de capa térmica.
Para projetos de OEM, forneça o diâmetro externo real da mangueira e a tolerância do desenho da mangueira sempre que possível.
Um chicote de fios nem sempre é um feixe perfeitamente circular.
O chicote pode conter:
Meça vários pontos ao longo da seção protegida e registre as dimensões normais e máximas do feixe.
Se o feixe for fortemente oval em vez de circular, as medidas de largura e espessura podem ser mais úteis do que um único diâmetro estimado.
Para uma capa térmica deslizante, o maior componente que deve passar fisicamente pela capa pode determinar o tamanho necessário.
Este pode não ser a mangueira ou o cabo em si.
A dimensão controladora pode ser:
Meça esses componentes antes de selecionar uma luva tubular.
Considere um chicote de fios com um feixe de cabos relativamente compacto, mas um conector que seja significativamente mais largo do que o corpo do chicote.
Se uma luva tubular for selecionada apenas com base no diâmetro do chicote, o conector poderá não passar pela luva.
As soluções possíveis incluem:
A solução mais apropriada depende da sequência de montagem do OEM e do ajuste final necessário.

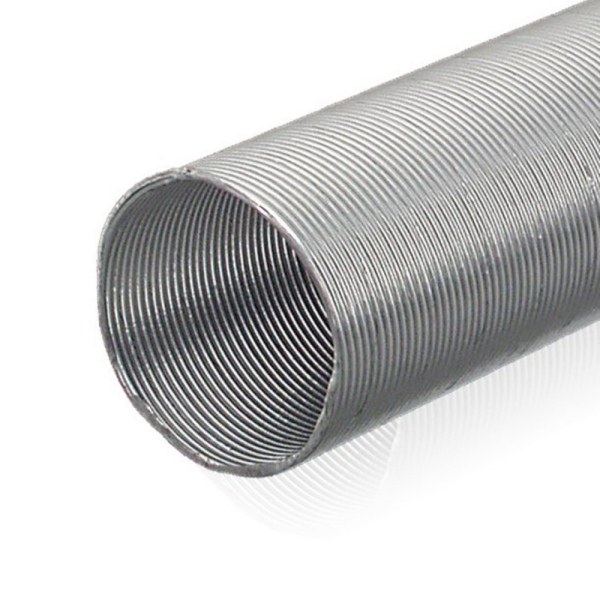

Uma luva térmica tubular requer folga suficiente para ser instalada sobre o componente protegido.
No entanto, não há uma porcentagem universal que deva ser adicionada automaticamente ao DE de cada componente.
A folga necessária depende de:
Uma luva costurada de construção rígida pode precisar de uma folga dimensional diferente da de uma luva trançada expansível.
Para aplicações de produção críticas, selecione o tamanho nominal na tabela dimensional real do produto e confirme o ajuste com uma amostra representativa da produção.
Um ajuste justo pode parecer desejável, mas uma luva excessivamente justa pode criar vários problemas.
Ela pode:
A luva deve ajustar-se firmemente, permitindo ainda uma instalação prática.
O superdimensionamento também pode criar problemas.
Uma luva excessivamente solta pode:
Portanto, o dimensionamento deve equilibrar a folga de instalação com o controle posicional.
Ao medir um chicote elétrico automotivo, registre:
| Medição | Por que Importa |
|---|---|
| DE normal do feixe | Define o tamanho básico da capa |
| DE máximo do feixe | Considera seções com fita ou reforçadas |
| Dimensões do conector | Determina se a instalação por deslize é possível |
| Dimensões do ponto de derivação | Identifica seções irregulares |
| Comprimento protegido | Define o comprimento final da capa |
| Raio de curvatura | Ajuda a avaliar a flexibilidade da capa |
| Posições de clipes e suportes | Evita interferência com o hardware de montagem |
Para uma visão geral completa da proteção de chicotes elétricos, consulte Automotive Wire Harness Heat Protection Sleeves: Materials, Designs and Applications.
Para um conjunto de mangueira, meça mais do que apenas o corpo flexível da mangueira.
Registre:
Onde a capa precisa passar por cima de uma conexão, a conexão pode determinar o diâmetro mínimo de instalação, mesmo que a capa final seja destinada a se ajustar a um corpo de mangueira muito menor.
Linhas de combustível e freio podem usar mangueiras flexíveis, tubos rígidos ou combinações de ambos.
Para um tubo rígido, o diâmetro externo costuma ser relativamente consistente. Para um conjunto de mangueira concluído, as conexões e braçadeiras podem ser consideravelmente maiores do que a linha principal.
Determine se a capa irá:
Para aplicações de linhas de combustível e freio, consulte a capa protetora térmica de alumínio para linhas de combustível e freio Fuel and Brake Line Aluminum Heat Shield Sleeve da BSTFLEX.
As mangueiras de arrefecimento e de aquecimento podem ter diâmetros externos relativamente grandes e curvas moldadas complexas.
Meça a mangueira ao longo de toda a zona protegida, em vez de assumir que um único diâmetro nominal se aplica a toda a peça.
Preste atenção especial a:
Uma capa que se ajusta a uma seção reta pode se tornar muito apertada ao redor de uma curva moldada.
As linhas de óleo e de fluido de transmissão frequentemente combinam tubos metálicos rígidos, mangueiras flexíveis e conexões cravadas.
Cada seção pode exigir uma estratégia de capa diferente.
Uma capa tubular pode ser adequada para uma seção flexível reta, enquanto uma construção envolvente pode ser mais fácil onde a linha já está instalada ou contém grandes conexões fixas.
As mangueiras hidráulicas exigem atenção especial às dimensões das conexões e ao movimento da mangueira.
A luva protetora não deve:
Meça a mangueira em sua geometria máxima de trabalho quando relevante, e não apenas quando o conjunto estiver esticado sobre uma mesa.
Uma luva de encaixe deve ser dimensionada de acordo com o componente acabado e o caminho de instalação.
Utilize o seguinte processo:
Para peças de produção, o protótipo deve representar as dimensões máximas esperadas do componente, em vez de apenas o tamanho nominal.
Uma luva envolvente é especificada de forma diferente porque não precisa deslizar sobre o componente.
A largura do material aberto precisa cobrir a circunferência externa da mangueira ou chicote e fornecer sobreposição suficiente para o fechamento.
Para um componente aproximadamente circular, a circunferência básica pode ser estimada como:
Circunferência = π × Diâmetro Externo
A largura aberta acabada também deve levar em conta:
Portanto, a circunferência teórica isolada não deve ser usada como a largura de fabricação.
Para uma manga envolvente personalizada, envie à BSTFLEX o diâmetro externo (OD) real do componente e o tipo de fecho necessário para que a largura final e a sobreposição possam ser desenvolvidas em torno da construção.

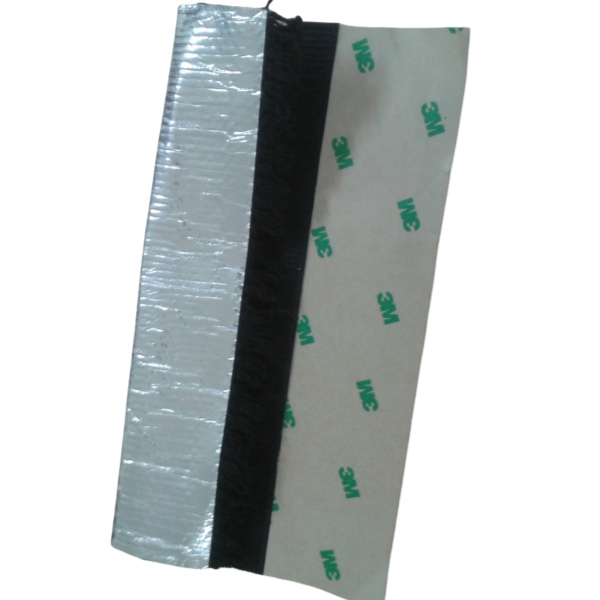

Uma manga com fecho de contato envolve o componente e fecha ao longo de uma costura longitudinal.
As dimensões importantes incluem:
Uma pequena margem de ajuste no fechamento pode ser útil, mas o produto não deve depender de uma faixa de sobreposição excessiva para compensar um dimensionamento incorreto.
A BSTFLEX oferece Aluminized Heat Shroud Sleeving with Hook-and-Loop Closure para mangueiras, cabos e chicotes elétricos finalizados.
As mangas térmicas com fechamento por pressão precisam de largura de material suficiente para envolver o componente, permitindo que os fechos de pressão se alinhem de forma consistente.
A especificação deve incluir:
Ao contrário de um fechamento infinitamente ajustável, os fechos de pressão fixos criam posições definidas. O controle dimensional preciso é, portanto, particularmente importante.
Consulte a BSTFLEX Heat Reflective Sleeve with Snap Closure.

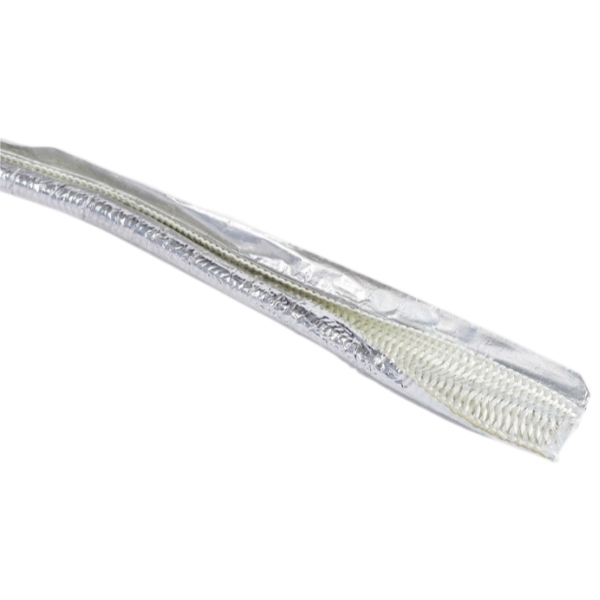

Uma manga auto-fechável utiliza bordas sobrepostas ou uma estrutura de fechamento integrada.
O design precisa de sobreposição suficiente para permanecer fechado ao redor do componente em toda a sua faixa dimensional esperada.
Se o componente for muito grande:
Se o componente for muito pequeno:
Para esta construção, consulte a BSTFLEX Self-Closing Aluminum Foil Fiberglass Sleeve.
Algumas luvas flexíveis são fornecidas ou inspecionadas em condição achatada.
A largura plana resultante não deve ser interpretada automaticamente como o diâmetro interno acabado.
A relação depende de:
Sempre que uma RFQ incluir a largura plana, indique claramente como essa dimensão foi medida.
Se a largura plana fizer parte da especificação do produto:
Isso ajuda a garantir que o fornecedor e o cliente estejam usando a mesma definição dimensional.
O diâmetro da luva é apenas uma parte do dimensionamento. O comprimento protegido correto é igualmente importante.
A luva deve cobrir toda a zona de exposição térmica.
Ao definir o comprimento de corte, identifique:
Uma luva que termina dentro da zona de alto calor radiante pode deixar o componente adjacente exposto.
Uma mangueira ou chicote curvo pode exigir uma luva mais longa do que a distância em linha reta entre seus pontos extremos.
Meça ao longo do caminho real de roteamento.
Isto é especialmente importante para:
Para peças OEM específicas de componentes, use o comprimento da linha de centro do desenho ou outro método de medição claramente definido.
Uma luva muda de forma quando curvada.
Dependendo da construção, a curvatura pode:
Um protótipo deve, portanto, ser avaliado no componente curvado real quando o direcionamento incluir curvas fechadas.
Para mangueiras e linhas de fluidos, a conexão frequentemente controla a instalação da luva.
Registre as dimensões externas máximas de:
Se esses componentes não puderem passar pela luva tubular selecionada, uma construção envolvente pode fornecer uma solução mais prática.
Os conectores elétricos podem ser várias vezes mais largos do que o feixe de cabos.
Antes de especificar uma luva tubular, determine se:
Se o conector estiver localizado dentro da zona de alta temperatura, simplesmente parar a luva antes do conector pode não resolver o problema térmico por completo.
Aumentar o diâmetro da luva nem sempre é a solução correta para conjuntos irregulares.
Uma luva grande ao redor de um chicote pequeno pode ficar frouxa e difícil de posicionar.
Se o conjunto incluir:
uma proteção específica para o componente pode proporcionar melhor encaixe e cobertura térmica.
A BSTFLEX fabrica Protetores Térmicos Automotivos de Fibra de Vidro Aluminizada com Formato Personalizado para conjuntos que não podem ser protegidos eficientemente com uma luva reta convencional.
Luvas térmicas instaladas perto de coletores de escape e turbocompressores devem permanecer poscionadas corretamente em relação à fonte de calor.
O dimensionamento excessivo pode permitir que a luva gire ou ceda em direção ao componente quente.
O dimensionamento insuficiente pode comprimir o chicote protegido ou dificultar a instalação.
Além das dimensões da luva, registre:
Para esta aplicação, consulte Como Proteger Fiação Automotiva Próxima a Colectores de Escape e Turbocompressores.
| Método de Instalação | Dimensionamento Principal Requisito | Risco Comum de Dimensionamento |
|---|---|---|
| Tubular deslizante | O diâmetro interno deve acomodar o componente e o caminho de instalação | O conector ou encaixe não consegue passar |
| Tubular expansível | A faixa de expansão deve cobrir a maior seção de instalação | A expansão altera o comprimento ou o ajuste |
| Tubular costurado | Diâmetro interno acabado e tolerância de costura | Folga de instalação insuficiente |
| Fita gancho e laço | Circunferência do componente mais sobreposição projetada | Muito pouca ou excessiva sobreposição |
| Fechamento por pressão | Circunferência fechada e posição dos botões de pressão fixa | Os botões de pressão não podem se alinhar ao redor do componente |
| Autofechamento | O tamanho do componente deve permanecer dentro da faixa de sobreposição utilizável | A costura abre ou a capa fica frouxa |
| Escudo moldado sob medida | Múltiplas dimensões e geometria de componentes | Uso de um único diâmetro para uma peça irregular |
Para produção OEM, as dimensões nominais por si só não são suficientes.
Considere as tolerâncias dos componentes.
Se a mangueira, o chicote ou a conexão tiver uma faixa de produção dimensional, teste a capa no conjunto máximo esperado onde a folga de instalação for crítica.
Avalie também o componente mínimo esperado onde a folga ou rotação da capa for uma preocupação.
A própria capa térmica também possui tolerâncias de fabricação.
As fontes potenciais de variação incluem:
Os desenhos do cliente devem identificar quais dimensões são críticas para a instalação e quais dimensões podem usar tolerâncias de fabricação padrão.
Dois produtos de capa térmica descritos com o mesmo diâmetro nominal podem não ter o espaço interno útil idêntico.
As diferenças podem resultar de:
Ao substituir uma peça existente, forneça as dimensões reais do componente e, sempre que possível, uma amostra original em vez de confiar apenas na designação de tamanho nominal de outro fornecedor.
Para uma peça existente, zmecura:
Identifique também o diâmetro externo (OD) do componente e o ambiente térmico. Um substituto deve ser selecionado de acordo com a função, e não apenas copiado dimensionalmente.
O formato de fornecimento correto depende de como o cliente instala o conduíte.
Adequado quando o cliente corta o comprimento do conduíte durante a montagem do chicote, mangueira ou equipamento.
Adequado quando a posição de instalação repetível e o tempo de montagem são importantes.
Pode incluir comprimento de corte, fechos, acabamento de bordas, furos, entalhes, fixadores, etiquetas e embalagens de acordo com o desenho aprovado.
Para produção em volume, um componente acabado pode reduzir a variação causada pelo corte manual na linha de montagem do cliente.
Um desenho útil de capa térmica pode incluir:
O desenho deve distinguir claramente as dimensões da capa das dimensões do componente que está sendo protegido.
| Pergunta | Informações a Fornecer |
|---|---|
| O que está sendo protegido? | Chicote elétrico, cabo, mangueira, tubo rígido ou linha de fluido |
| Qual é o DE normal? | Diâmetro externo do componente medido |
| Qual é o DE máximo? | Seção com fita, curva, reforço ou aumento local |
| Qual é a maior conexão? | Dimensões do conector, terminal ou conexão |
| Como a luva será instalada? | De deslizar, envolvente, de fechamento automático ou formato personalizado |
| Qual é o comprimento da zona exposta ao calor? | Comprimento protegido real roteado |
| O componente curva? | Raio de curvatura e faixa de movimento |
| Qual é a fonte de calor? | Coletor de escape, turboalimentador, catalisador, EGR ou outra fonte |
| Quanto espaço livre está disponível? | Distância mínima e envelope de instalação |
| É necessário acesso para manutenção? | Design removível ou permanente |
| Qual quantidade é necessária? | Protótipo, lote e volume anual estimado |
A luva encaixa-se ao redor da parte externa da mangueira, portanto o DI da mangueira não define o DI da luva necessário.
A luva tubular selecionada encaixa na mangueira, mas não consegue passar pelo terminal de crimpagem ou conector.
A luva encaixa no chicote principal, mas fica muito justa ao redor de uma ramificação ou emenda com fita.
A luva instala-se facilmente, mas afasta-se da zona exposta ao calor durante a operação do veículo.
A luva encaixa em uma amostra reta, mas enruga, comprime ou abre quando instalada no componente curvo real.
O fornecedor e o cliente usam definições dimensionais diferentes, resultando em um componente com tamanho incorreto.
O protótipo encaixa na montagem nominal, mas não consegue acomodar a variação normal de produção.
A BSTFLEX fabrica mangas de proteção térmica refletiva para chicotes elétricos automotivos, cabos, mangueiras e linhas de fluidos.
A personalização pode incluir:
Para seleção geral de mangas aluminizadas, visite a categoria Manga Protetora Térmica Aluminizada da BSTFLEX.
Para informações específicas sobre materiais, consulte Manga de Fibra de Vidro Aluminizada para Proteção de Chicotes Elétricos Automotivos.
Para escolher entre construções tubulares e removíveis, consulte Mangas de Proteção Térmica Deslizantes vs. Envolventes para Chicotes Elétricos Automotivos.
Para um orçamento OEM, envie à BSTFLEX as dimensões do componente protegido, dimensões do conector ou conexão, comprimento necessário da manga, informações sobre a fonte de calor, método de instalação, desenho ou fotografias, quantidade de protótipos e volume anual esperado.
Meça o diâmetro externo real da mangueira, cabo ou chicote elétrico na seção protegida. Em seguida, verifique o maior conector, conexão ou ramificação que a manga deve passar por cima e selecione a manga de acordo com sua construção e tabela dimensional.
Não necessariamente. A manga precisa de folga prática para instalação, mas a margem necessária depende da flexibilidade da manga, construção da parede, geometria do componente, comprimento e método de instalação. Não há uma única porcentagem que se aplique a todas as mangas térmicas.
Meça o diâmetro externo da mangueira porque a manga térmica é instalada ao redor do exterior da mangueira.
Meça a dimensão externa máxima da conexão ou terminal. Se a manga tubular selecionada não puder passar por essa dimensão, instale a manga antes da montagem da conexão ou selecione uma construção envolvente, auto-fechante ou outra abertura.
Meça as dimensões normais e máximas do feixe de fios. Meça também conectores, pontos de ramificação, seções com fita e outros alargamentos locais que possam afetar a instalação.
A largura plana é a largura da manga quando estendida de forma plana. Ela não é automaticamente igual ao diâmetro interno acabado. A relação depende da construção da manga, da espessura do material e do design da costura.
Para um componente aproximadamente circular, a circunferência pode ser estimada como π multiplicado pelo diâmetro externo do componente. A largura real da luva aberta também deve incluir a sobreposição necessária, a construção da costura, a espessura da parede e a tolerância de fabricação.
Ele deve encaixar firmemente, mas não deve ser excessivamente apertado. Uma folga muito pequena pode dificultar a instalação e reduzir a flexibilidade, enquanto uma folga excessiva pode permitir que a luva se desloque ou giren.
Sim. O diâmetro interno, a largura plana, a largura aberta, o comprimento de corte, o design de fecho, as camadas de isolamento, os entalhes, os fixadores e outras características dimensionais podem ser personalizados de acordo com o componente e o desenho.
Envie o diâmetro externo do componente, o diâmetro local máximo, as dimensões do conector ou conexão, o comprimento protegido necessário, as informações de curvatura, a localização da fonte de calor, o método de instalação, a folga disponível e a quantidade estimada.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
telefone/Whatsapp : 0086-15856303740
o email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
