Um projeto de escudo térmico de conversor catalítico OEM geralmente começa com um pedido simples: proteger um painel do assoalho, chicote elétrico, linha de fluido, sensor, componente de transmissão ou montagem próxima do calor do conversor. A peça em si pode parecer simples, mas um escudo de produção confiável depende de geometria, cobertura, folga, construção de material, fixação e instalação repetível.
Este guia foi escrito para fabricantes de veículos, fornecedores de sistemas de exaustão, marcas de desempenho, empresas de peças de reposição e distribuidores que estão preparando uma consulta de escudo térmico personalizado. Ele foca nas informações de que um fabricante precisa antes de recomendar uma construção ou produzir um protótipo.
Para um produto de uso geral, consulte o escudo térmico de conversor catalítico BSTFLEX. Para uma seleção mais ampla de produtos, visite Outros Produtos de Escudo Térmico.
Comprimento, largura e circunferência são importantes, mas não definem a aplicação completa. Dois conversores com dimensões externas semelhantes podem exigir escudos diferentes porque o ambiente de instalação é diferente.
Um conversor pode ficar abaixo do assoalho do passageiro com espaço suficiente para um escudo metálico espaçado. Outro pode ser posicionado perto de uma linha de óleo ou chicote elétrico e exigir uma barreira multicamada compacta. Um programa de peças de reposição pode precisar de ampla compatibilidade, enquanto um programa OEM pode exigir uma peça moldada com furos fixos, suportes e orientação de instalação controlada.
Antes de discutir o material, identifique o problema térmico:
Estas perguntas determinam se o projeto deve usar um escudo metálico moldado, um escudo multicamada flexível, uma manta de isolamento removível ou uma construção híbrida.
| Item do RFQ | Informações a Fornecer | Por que Isso Importa |
|---|---|---|
| Veículo ou equipamento | Modelo do veículo, motor, layout de exaustão, tipo de máquina ou nome da plataforma | Fornece contexto de aplicação e ajuda a identificar limitações de embalagem. |
| Geometria do conversor | Comprimento total, largura do corpo, circunferência, locais de entrada e saída, cones, costuras e posições de sensores | Define a forma do escudo e as áreas que devem permanecer abertas. |
| Componente protegido | Painel do assoalho, fiação, mangueira, linha de combustível, linha de freio, sistema de óleo, transmissão, peça plástica ou outra montagem | Esclarece a direção na qual o calor deve ser controlado. |
| Folga disponível | Distância mínima entre o conversor, o escudo e as peças vizinhas | Determina a espessura permitida, o entreferro e o método de fixação. |
| Condição térmica | Condição operacional normal, condição de pico, ciclo de trabalho e quaisquer temperaturas medidas | Suporta a seleção de materiais e isolamento. |
| Ambiente | Parte inferior da carroceria, compartimento do motor, fora de estrada, marítimo, veículo comercial, motor estacionário ou outra condição de serviço | Influencia a resistência à corrosão, a proteção contra abrasão e a seleção da superfície externa. |
| Método de montagem | Suportes existentes, prisioneiros, furos, abraçadeiras, amarrações, cintas, molas ou nova proposta de montagem | Controla a repetibilidade da instalação e o desempenho contra vibração. |
| Requisito de serviço | Instalação permanente, remoção ocasional ou inspeção frequente | Ajuda a determinar se uma construção rígida, flexível ou removível é apropriada. |
| Quantidade | Quantidade de protótipo, primeiro pedido de produção e uso anual estimado | Afeta as ferramentas, a rota de fabricação, a embalagem e o custo unitário. |
| Documentação | Desenho, relatório de inspeção, declaração de material, rotulagem, rastreabilidade ou requisitos de embalagem | Permite que o fornecedor faça a cotação do programa completo em vez de apenas da peça física. |
Um escudo de metal conformado é frequentemente selecionado quando a peça precisa de uma forma definida, pontos de montagem estáveis e um entreferro controlado. Dependendo do projeto, ele pode ser feito de alumínio, aço inoxidável ou uma liga de maior desempenho. Gofragem, nervuras, dobras e bordas conformadas podem melhorar a rigidez sem depender apenas de material mais espesso.
Esta construção é adequada quando:
Um escudo conformado não deve ser especificado apenas pela liga. O desenho também deve definir a espessura do material, o padrão de gofragem ou nervuras, a altura conformada, a localização dos furos, a condição das bordas, a interface de montagem e qualquer camada de isolamento fixada à carcaça de metal.

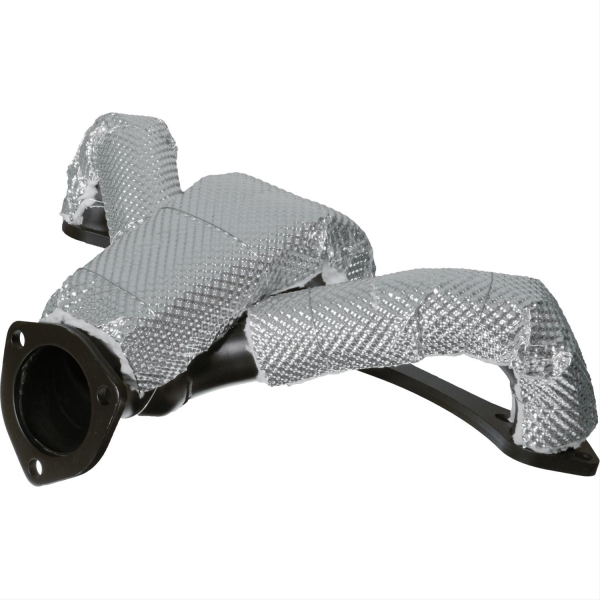

Um escudo térmico multicamadas flexível pode acompanhar uma variedade de formatos de conversores sem exigir uma carcaça totalmente estampada. Ele pode combinar uma superfície externa metálica ou aluminizada, uma camada de isolamento e uma construção interna resistente ao calor. Abraçadeiras de aço inoxidável, grampos ou outra retenção mecânica podem manter o escudo na posição.
Esta abordagem é útil para:
Flexível não significa indefinido. A peça acabada ainda precisa de dimensões controladas, aberturas reforçadas, acabamento de borda seguro e um layout de fixação que impeça o movimento em direção a sensores, soldas ou componentes adjacentes.
Uma manta removível coloca mais isolamento próximo à fonte de calor e pode ser moldada em torno de uma carcaça irregular. Pode ser apropriada onde a contenção de calor localizada é necessária e onde a manta deve ser removida para manutenção.
Consulte a Manta térmica para conversor catalítico com isolamento térmico para este tipo de construção.
A decisão de isolar um conversor catalítico de perto deve ser tomada em relação ao design real do sistema de escapamento. Cobertura, ventilação, locais dos sensores, durabilidade do conversor e os requisitos térmicos do fabricante do veículo devem ser considerados. Uma manta não deve ser tratada como um substituto universal para cada escudo de metal original.
Uma blindagem híbrida combina uma superfície metálica conformada ou semirrígida com uma camada de isolamento. O metal fornece forma, proteção ambiental e estabilidade de montagem, enquanto o isolamento reduz a transferência de calor através do conjunto.
Este formato é útil quando uma camada única de metal fina não fornece controle térmico suficiente, mas uma manta têxtil espessa consumiria muito espaço ou não atenderia ao requisito de montagem.
Uma proteção térmica do catalisador não precisa cobrir automaticamente todo o conversor. Em muitos sistemas, a prioridade é interromper o caminho da radiação em direção a um componente específico. A cobertura direcional pode proteger o assoalho do veículo, o sistema de óleo, o chicote elétrico ou a linha de fluidos, deixando outras áreas abertas.
A cobertura deve ser definida no desenho ou marcada em fotografias. Identifique:
Para um exemplo específico de veículo, consulte o 2014–2019 Corvette C7 Catalytic Converter Heat Shield. Um projeto específico para um modelo requer um controle dimensional diferente do de uma blindagem universal amplamente compatível.
É mais útil atribuir uma função a cada camada do que solicitar um único nome de material para toda a peça. Uma proteção térmica multicamadas pode precisar de materiais separados para a face quente, núcleo de isolamento, superfície externa, reforço de borda e elementos de fixação.
| Parte da Blindagem | Opções de Materiais Típicos | Fatores de Seleção |
|---|---|---|
| Invólucro externo rígido | Alumínio, alumínio gofrado, aço inoxidável, aço inoxidável gofrado, liga de níquel | Peso, exposição à corrosão, rigidez, método de conformação, temperatura de serviço e custo. |
| Superfície externa reflexiva | Folha de alumínio, tecido aluminizado ou laminado metálico | Direção do calor radiante, exposição ambiental, flexibilidade e durabilidade da superfície. |
| Camada de isolamento | Fibra de vidro, fibra de alta sílica ou outro isolamento de alta temperatura | Espessura necessária, compressão, exposição térmica, flexibilidade e manuseio. |
| Camada de face quente | Malha de aço inoxidável, tecido resistente ao calor ou revestimento metálico | Exposição direta, abrasão, contaminação e fixação ao conjunto de isolamento. |
| Reforço de bordas e aberturas | Borda de metal dobrada, fita de alta temperatura costurada, ilhós, ilhó ou remendo reforçado | Resistência ao corte, carga de instalação e serviço repetido. |
| Sistema de fixação | Braçadeiras, abraçadeiras, tiras, molas, parafusos, prisioneiros ou suportes de aço inoxidável | Vibração, tempo de instalação, requisito de remoção e pontos de montagem disponíveis. |
A capacidade de temperatura é apenas uma parte da decisão. O material também precisa resistir a ciclos térmicos, vibração, umidade, contaminação da estrada e às forças introduzidas durante a instalação.
Uma blindagem térmica espaçada normalmente depende de um espaço controlado entre o componente quente e a blindagem. Esse espaço interrompe a condução direta e pode melhorar o desempenho de uma barreira metálica reflexiva. O projeto de montagem deve manter o vão após ciclos repetidos de aquecimento, resfriamento e vibração.
Uma blindagem flexível de contato ou de ajuste justo funciona de maneira diferente. Ela utiliza isolamento para retardar a transferência de calor e pode envolver parte do corpo do conversor. A construção deve permanecer estável sem deslizar, abrir na emenda ou concentrar carga em sensores e fiação.
A RFQ deve especificar se a blindagem proposta é:
Sem essa informação, cotações baseadas nas mesmas dimensões externas podem descrever produtos inteiramente diferentes.
Muitos problemas em escudos térmicos começam na interface de montagem em vez de no material de isolamento. Uma blindagem que se move, chacoalha ou rotaciona pode perder cobertura e entrar em contato com componentes próximos.
Revise os seguintes pontos durante o projeto:
Para um programa de peças de reposição, o método de instalação deve ser compreensível sem ferramentas de fábrica. Para uma linha de montagem OEM, a prioridade pode ser o takt time, recursos de poka-yoke, torque controlado de fixadores e orientação consistente das peças.
A BSTFLEX pode analisar projetos a partir de um desenho do cliente, geometria CAD, esboço dimensional, fotografias marcadas ou uma amostra física pertencente ao cliente. O melhor formato inicial depende da maturidade do projeto.
Um desenho controlado é a base preferida para a produção repetida. Ele deve identificar dimensões críticas, referências, localizações de furos, pilha de materiais, espessura, tolerâncias, tratamento de bordas e nível de revisão.
Os dados de CAD são úteis para blindagens metálicas moldadas e conjuntos rigidamente compactados. Inclua componentes ao redor ou um envelope de folga quando possível. Apenas um modelo de conversor não mostra o assoalho, fiação, suportes e outras peças que definem o espaço disponível.
Uma amostra pode estabelecer a geometria básica, mas deve ser acompanhada de informações de aplicação. Uma peça usada pode estar distorcida, contaminada ou alterada pelo uso. O projeto deve distinguir entre dimensões copiadas da amostra e dimensões que devem ser corrigidas para a produção.
Para uma avaliação inicial, forneça fotografias de vários ângulos com uma referência de escala ou dimensão. Marque a fonte de calor, a peça protegida, os pontos de fixação propostos e as zonas restritas. Este método pode apoiar uma recomendação inicial, mas ainda é necessário um desenho controlado ou uma amostra aprovada antes da produção em série.
Para obter mais informações sobre o suporte de processamento e embalagem disponível, consulte BSTFLEX Custom Capabilities.
Um protótipo deve responder a mais do que a pergunta: “Ele se encaixa?” A revisão da amostra deve confirmar se a peça pode ser instalada de forma consistente e se permanece na posição pretendida durante a operação.
Um plano de aprovação prático pode incluir:
O desempenho térmico deve ser avaliado no conjunto instalado. As fichas de dados de materiais são úteis para triagem, mas não substituem as medições no veículo real ou no sistema de exaustão.
| Área de Inspeção | Método de Controle Típico |
|---|---|
| Dimensõesgerais | Verificar em relação ao desenho aprovado, gabarito ou dispositivo de inspeção. |
| Furos críticos e recortes | Verificar posição, tamanho e orientação em relação a referências definidas. |
| Construção do material | Confirmar liga, têxtil, isolamento, sequência de camadas e espessura aprovada. |
| Forma moldada | Use um dispositivo de controle, amostra de acoplamento ou dimensões de perfil definidas. |
| Acabamento das bordas | Inspecione dobras, debruns, costuras e o controle de cantos afiados. |
| Sujetadores | Confirmar tipo, quantidade, comprimento, fixação e ferragens de instalação incluídas. |
| Fabricação | Inspecione quanto a rasgos, fibras soltas, costuras abertas, delaminação, distorção e contaminação. |
| Identificação | Verifique o número da peça, revisão, marcação de lote e posição da etiqueta, quando necessário. |
| Embalagem | Confirme a separação das peças, a proteção contra deformação, a quantidade contada e a etiquetagem do cliente. |
Os limites de aceitação devem ser acordados antes da produção. Termos como "ajuste justo" ou "igual à amostra" não são suficientes para dimensões críticas. O desenho aprovado, a amostra de referência (golden sample) e o método de inspeção devem identificar o que pode variar e o que deve permanecer controlado.
O formato comercial afeta o design do produto e a embalagem.
Programas OEM normalmente exigem desenhos controlados, gestão de revisões, materiais estáveis, inspeção repetível e embalagem de produção. O consumo anual e o cronograma de lançamento devem ser incluídos na fase de cotação.
Programas do mercado de reposição podem exigir maior tolerância dimensional, ferragens de instalação, instruções de montagem e embalagem para varejo. O fornecedor precisa saber se o produto é específico para um veículo ou se destina a ser adaptado a uma linha de conversores.
Aplicações de alto desempenho geralmente possuem layouts de escapamento modificados e espaço livre limitado. Construções flexíveis ou de baixa ferramenta podem ser úteis durante o desenvolvimento, seguidas por um design mais controlado assim que o encaixe for confirmado.
Os distribuidores podem exigir etiquetas personalizadas, embalagem neutra, informações de código de barras, folhas de instruções e quantidades por embalagem adequadas ao manuseio em almoxarifado. Esses requisitos devem ser cotados junto com a peça, em vez de adicionados após a aprovação da amostra.
Envie as seguintes informações para obter uma cotação mais precisa:
Quando o projeto ainda não estiver definido, envie os dados da aplicação em vez de selecionar um material apenas pela classificação de temperatura. A BSTFLEX pode comparar construções rígidas, flexíveis e isoladas com o espaço disponível e os requisitos de produção.
Envie a aplicação, as dimensões ou o desenho do catalisador, a folga ao redor, os componentes protegidos, a condição térmica, a cobertura necessária, o método de montagem, a quantidade de protótipos e a previsão de produção. Fotografias com zonas quentes marcadas e áreas restritas também são úteis.
Sim. Uma amostra pertencente ao cliente pode ser usada como referência de desenvolvimento. A amostra deve vir acompanhada de informações de encaixe e de quaisquer dimensões que devam ser corrigidas ou controladas. Um desenho aprovado ou uma amostra padrão de referência deve ser estabelecido antes da produção em série.
Um escudo universal foi projetado para acomodar uma variedade de dimensões de catalisadores e normalmente é ajustado durante a instalação. Um escudo térmico OEM é desenvolvido em torno de um veículo ou conjunto de escapamento definido e utiliza geometria controlada, pontos de montagem e especificações de produção.
Não necessariamente. A cobertura deve seguir o objetivo térmico. Um escudo direcional pode proteger o assoalho, a fiação ou as linhas de fluidos sem envolver o catalisador por completo. A cobertura total ou próxima exige a análise do catalisador, dos sensores, da ventilação e dos requisitos do sistema de exaustão.
Não há um único material para todos os projetos. O alumínio pode reduzir o peso, o aço inoxidável oferece resistência e durabilidade ambiental, e estruturas multicamadas podem adicionar isolamento. A escolha correta depende da temperatura, da folga, da montagem, da vibração, da exposição à corrosão e do método de produção.
A BSTFLEX oferece suporte a escudos metálicos rígidos, escudos multicamadas flexíveis, construções com reforço de isolamento e mantilhas removíveis para catalisadores. O formato recomendado depende da geometria, do espaço disponível, dos requisitos de serviço e do volume de pedidos.
As quantidades de protótipos e amostras podem ser revisadas antes da produção em série. A etapa de amostra deve confirmar o ajuste, a cobertura, a instalação, a retenção de montagem e o desempenho térmico no conjunto real.
Sim. Rotulagem, embalagem neutra, embalagem com marca, pacotes contados, códigos de barras e identificação de número de peça do cliente podem ser revisados como parte de um programa OEM ou de distribuidor.
Ningguo BST Thermal Products Co., Ltd. fabrica produtos de proteção térmica automotiva para programas OEM, de reposição e de marca própria. Os projetos podem ser revisados a partir de desenhos, dados CAD, dimensões, fotografias ou amostras pertencentes ao cliente.
Envie as informações do seu projeto para contact BSTFLEX. Inclua a geometria do conversor, os componentes protegidos, a folga disponível, a preferência de montagem, a quantidade de amostra e o volume de produção estimado para que a construção e a cotação possam ser avaliadas juntas.
