Um sistema de fixação de manta térmica para turbo não é um acessório escolhido após o isolamento ter sido projetado. As molas, o arame de amarração, as âncoras e as bordas reforçadas devem trabalhar em conjunto com o molde da manta, a geometria da carcaça da turbina e o espaço de instalação disponível.
A BSTFLEX fornece mantas térmicas para turbo com sistemas de fixação específicos para o projeto. Dependendo do molde e da especificação do pedido, o fechamento pode utilizar molas de aço inoxidável, arame de amarração ou outro método avaliado. A escolha correta é aquela que mantém a manta aprovada na posição correta sem obstruir o mecanismo da wastegate, as conexões do turbo ou o acesso de manutenção necessário.
Este guia explica o que os compradores devem especificar ao encomendar ferragens de instalação de manta térmica para turbo, como as molas diferem do arame de amarração e o que deve ser verificado durante a aprovação da amostra. Para a linha completa de materiais e tamanhos, consulte a linha de mantas de proteção térmica para turbo BSTFLEX.

A mola ou o arame visível é apenas uma parte do sistema de fixação. Uma especificação de compra completa deve identificar as ferragens, os pontos onde elas se conectam à manta e a construção que suporta a carga de fixação.
| Componente | Função | O que o Comprador Deve Confirmar |
|---|---|---|
| Âncoras de amarração ou pontos de fixação | Forneça os locais onde as molas ou o arame se conectam à manta. | Quantidade, posição, material, formato e relação com o padrão de manta aprovado. |

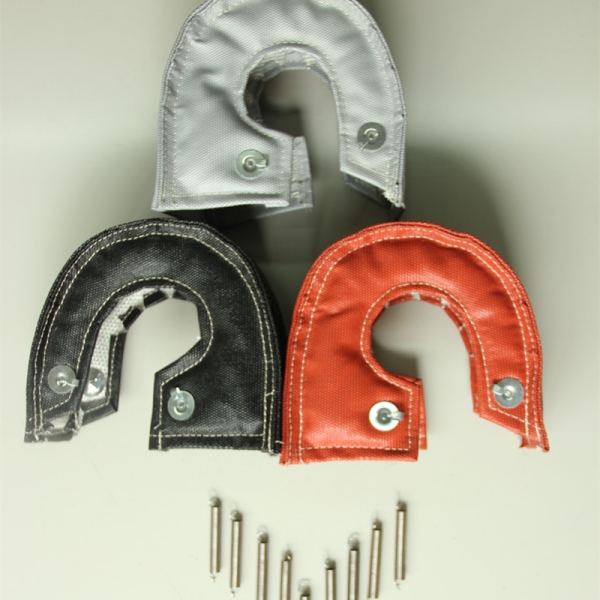

| Molas de aço inoxidável | Conectam pontos de fixação opostos, permitindo uma quantidade definida de extensão. | Comprimento da mola, vão de fixação, quantidade, material e se as molas são fornecidas instaladas ou soltas. |
| Arame de amarração | Cria um fecho flexível entre os pontos de fixação e pode ser encaminhado para se adaptar à instalação aprovada. | Material do arame, diâmetro, comprimento fornecido, número de peças e o trajeto de amarração pretendido. |
| Borda reforçada ou área de ancoragem | Ajuda a transferir a carga de fixação para a construção da manta. | Material das bordas, costura, reforço de fixação e qualquer área que não deva ser puxada ou dobrada. |
| Instruções de instalação | Definir orientação, rota de hardware, método de aperto e pontos de inspeção para o padrão fornecido. | Instruções específicas do produto, diagramas, avisos e quaisquer ferramentas necessárias. |
| Ferragens sobressalentes | Suporta requisitos de instalação, substituição ou manutenção em campo. | Se são necessárias peças sobressalentes, a quantidade por kit e como as peças de substituição são identificadas. |
Uma manta pode incluir fisicamente fixadores, mas ainda assim exigir um pacote de ferragens separado. A cotação e a especificação de embalagem devem indicar exatamente o que está incluído em cada unidade.
Molas e arame podem ser usados para fixar uma manta térmica de turbo, mas não criam o mesmo método de instalação. Nenhuma das opções é automaticamente correta para todas as caixas.
| Ponto de seleção | Molas de aço inoxidável | Arame de amarração de aço inoxidável |
|---|---|---|
| Método de fechamento | Uma mola conecta dois pontos de fixação definidos ao longo de um vão aprovado. | O arame é passado por dentro ou ao redor dos pontos de fixação especificados e fixado de acordo com o método de instalação. |
| Ajuste | O ajuste é determinado principalmente pelo comprimento da mola, extensão e posição da âncora. | O instalador pode controlar o direcionamento e o comprimento final fixado dentro dos limites do padrão aprovado. |
| Requisito de acesso | O instalador precisa de espaço para alcançar ambas as âncoras e engatar a mola. | O instalador precisa de acesso suficiente para passar, tensionar e fixar o fio sem entrar em contato incorretamente com componentes móveis ou do lado quente. |
| Planejamento de manutenção | As molas podem ser convenientes onde a manta aprovada e o hardware são destinados à remoção, inspeção e reinstalação. | O fio pode ser selecionado onde for necessário um trajeto de amarração compacto ou específico para a instalação. |
| Especificação do kit | A quantidade, o comprimento livre e a mola correta para o vão de fixação devem ser definidos. | O material, o diâmetro, o comprimento fornecido e as instruções de corte ou amarração devem ser definidos. |
| Principal risco se mal especificado | Um vão incorreto pode deixar a manta solta ou aplicar carga excessiva nas ancoragens. | Um encaminhamento incorreto ou aperto excessivo pode distorcer a manta, danificar a área de fixação ou interferir em peças próximas. |
A frequência de remoção esperada deve ser discutida antes de escolher o hardware. Um fecho de mola não significa automaticamente que cada manta possa ser removida e reutilizada indefinidamente. A condição do isolamento, das costuras, da cobertura externa e dos pontos de fixação ainda deve ser avaliada após o ciclo térmico.
Os locais das ancoragens devem ser desenvolvidos com o padrão da manta. Eles determinam onde a força de fechamento é aplicada e se o instalador consegue alcançar as ferragens assim que a manta estiver posicionada ao redor da carcaça da turbina.
Para uma manta térmica de turbo padrão ou personalizada, confirme:
Não há uma contagem universal de fixações para cada T3, T4, T6 ou manta térmica de turbo específica de um modelo. O número e a posição necessários dependem do formato da carcaça, da construção da manta e do método de fixação. Adicionar mais fixações não melhora automaticamente o ajuste se o padrão em si estiver incorreto.

As molas podem ser consideradas quando o padrão da manta fornece pontos de fixação opuestos definidos e acesso suficiente para a instalação. Elas podem tornar o conjunto de ferragens fornecido fácil de identificar e podem simplificar uma instalação repetida quando o mesmo alojamento aprovado, revisão da manta e especificação de mola forem utilizados.
Antes de selecionar as molas, verifique:
Não selecione uma mola mais longa ou mais forte simplesmente para forçar uma manta inadequada ao redor da carcaça. O hardware deve fixar um padrão ajustado corretamente, e não compensar dimensões incorretas.
O arame de fixação pode fornecer um trajeto flexível entre os pontos de fixação onde a instalação aprovada requer um fechamento compacto ou um caminho específico ao redor da carcaça. A especificação do arame deve ser fornecida com a manta, em vez de ser deixada como uma compra avulsa não definida.
Uma instalação baseada em arame deve identificar:
Fios residenciais de uso geral não devem ser substituídos pelo fio de amarração especificado para a manta de turbo. O fio selecionado deve ser adequado para a temperatura, o ambiente e o esforço mecânico da instalação aprovada.
Uma manta que não consegue alcançar suas âncoras opostas sem força excessiva pode ter a orientação errada, o padrão errado ou folga insuficiente. Puxar com mais força as molas ou o fio pode distorcer as costuras, a fita de borda e as áreas de ancoragem sem corrigir o problema de encaixe subjacente.
Durante um teste de ajuste a frio:
Se as ferragens não puderem ser instaladas conforme especificado, fotografe a interferência e marque a área afetada. Solicite uma análise de encaixe em vez de cortar a manta, realocar âncoras ou substituir ferragens sem aprovação.

Um turbocompressor com wastegate interna requer atenção especial, pois o atuador e a articulação devem reter o movimento necessário. A borda da manta, a âncora, a mola e o fio de amarração devem permanecer afastados do mecanismo móvel.
O pacote de compra ou amostra deve incluir fotografias mostrando:
Não assuma que uma manta descrita como T3 ou T4 possui automaticamente a folga correta para a wastegate interna. O layout da carcaça e do atuador deve ser confirmado para o turbocompressor real.

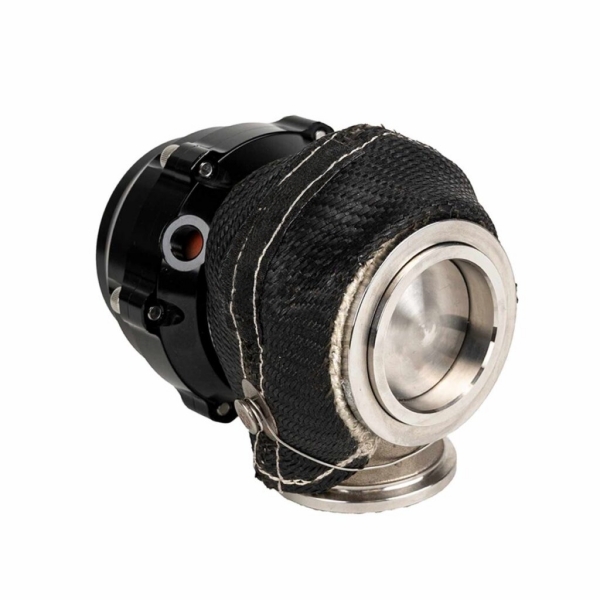

Um arranjo de wastegate externa elimina algumas das preocupações de folga do atuador interno, mas a instalação ainda precisa de uma rota de fechamento definida. Tubulações de wastegate próximas, ramificações do coletor, abraçadeiras V-band e fixadores de serviço podem restringir o acesso às ferragens da manta.

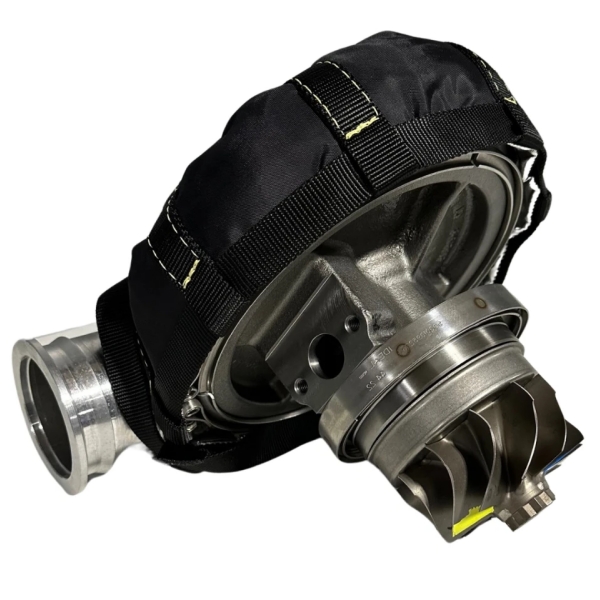

Para turbocompressores com abraçadeira V-band e carcaça dividida, identifique quais braçadeiras, parafusos e conexões devem permanecer acessíveis. Uma mola ou fio que cruza um ponto de serviço necessário pode transformar uma inspeção simples em um trabalho de desmontagem maior.

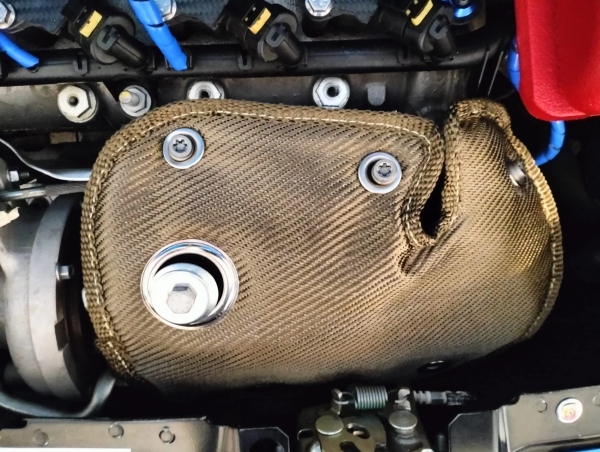

Envie fotografias com a peça instalada em vez de uma imagem de produto contendo apenas o turbocompressor. Os componentes ao redor determinam se a fixação proposta pode ser alcançada e inspecionada.

O aço inoxidável é comumente especificado para molas, fios e âncoras de mantas de turbo, mas o grau exato, o diâmetro e a construção devem ser confirmados para o pedido. O uso de ferragens de aço inoxidável não estabelece a classificação de temperatura da manta completa.
A montagem acabada também inclui:
Cada componente ocupa uma posição diferente e experimenta uma combinação diferente de temperatura, vibração e carga mecânica. Os dados de material de uma mola ou fio não devem ser apresentados como a classificação de desempenho da manta térmica de turbo completa.
Para a seleção da capa externa, consulte materiais e temperatura de mantas térmicas de turbo revestidas de silicone. O mesmo princípio se aplica às versões de tecido de titânio, carbono e aluminizado: o nome exterior não é uma especificação de montagem completa.
Siga sempre as instruções fornecidas para a manta específica. Os seguintes pontos de revisão ajudam os compradores a preparar um plano de instalação e aceitação; eles não substituem as instruções específicas do produto.
O sistema de fixação deve ser incluído na inspeção rotineira da manta. O intervalo correto depende do equipamento, do regime de operação e dos requisitos de manutenção.
Verifique se há:
Não reutilize ferragens danificadas simplesmente porque ainda podem ser fixadas. As ferragens de substituição devem corresponder à especificação aprovada. Se a própria manta tiver ficado quebradiça, rasgada, contaminada ou distorcida, substituir apenas a mola ou o fio pode não restaurar o conjunto a uma condição aceitável.
Para pedidos de distribuidores, marca própria ou OEM, os componentes de fixação podem ser fornecidos como parte de um kit de montagem de manta térmica de turbo. A especificação comercial deve corresponder à especificação técnica.
| Item do Kit | Detalhes a Definir |
|---|---|
| Cobertura | Referência do padrão, revisão, capa externa, construção do isolamento, acabamento da borda e disposição das âncoras. |
| Molas | Quantidade, dimensões, material, referência da peça de reposição e se as peças sobressalentes estão incluídas. |
| Arame de fixação | Material, diâmetro, comprimento total, comprimentos pré-cortados e quantidade. |
| Instruções | Idioma, diagrama de instalação, rota do hardware, avisos e informações de inspeção. |
| Embalagem | Hardware instalado, embalado em saco com a cobertura ou acondicionado em um compartimento rotulado separado. |
| Identificação | Número da peça da cobertura, referência do kit de hardware, revisão, código de barras ou etiqueta do cliente. |
| Peças Sobressalentes | Se molas de reposição, arame ou componentes de ancoragem são fornecidos separadamente. |
Não permita que um saco de hardware não marcado sirva a vários padrões de cobertura, a menos que os componentes sejam genuinamente intercambiáveis e as instruções de instalação tornem a alocação clara.
A aprovação da amostra deve incluir o fecho e o hardware, e não apenas o corpo da cobertura costurada.
Aprovação de ajuste: Confirme se a manta cobre a área de alojamento pretendida e se as ferragens podem ser instaladas com acesso normal.
Aprovação de movimento: Confirme a folga ao redor do atuador da wastegate, da articulação e de quaisquer outros componentes móveis.
Aprovação de ferragens: Registre a especificação da mola ou do arame, a quantidade, o roteamento e os pontos de fixação finais.
Aprovação de manutenção: Confirme quais componentes permanecem acessíveis e se a manta deve ser removida durante a manutenção programada.
Aprovação de embalagem: Confirme se as ferragens e as instruções corretas estão incluídas com cada manta.
Para projetos baseados em desenhos e de marca própria, analise o processo de fabricação de mantas térmicas para turbo personalizadas e OEM da BSTFLEX.
| Campo de cotação | Informações a fornecer |
|---|---|
| Identificação do turboalimentador | Fabricante, modelo, número de peça e detalhes da carcaça da turbina. |
| Padrão da manta | Referência padrão, desenho, amostra ou padrão personalizado solicitado. |
| Arranjo da wastegate | Interna ou externa, incluindo fotografias do atuador e da articulação. |
| Fixação preferida | Molas, arame de fixação (lacing wire) ou solicitação de recomendação da BSTFLEX após análise. |
| Acesso para instalação | Espaço disponível, pontos de manutenção e componentes que o hardware deve evitar. |
| Requisito de remoção | Frequência esperada de inspeção ou manutenção e se a reinstalação é necessária. |
| Embalagem do hardware | Instalado, solto, embalado individualmente, quantidade de reposição e etiquetagem. |
| Informações do pedido | Quantidade de amostra, pedido inicial, demanda recorrente e requisitos de marca própria (private-label). |
Não em todas as instalações. As molas funcionam bem quando a manta possui pontos de ancoragem opostos definidos e a instalação oferece um vão de fixação adequado. O arame pode fornecer um método de passagem mais flexível. O padrão, o acesso, os requisitos de manutenção e as instruções fornecidas devem determinar a escolha.
A quantidade é específica para cada padrão. Não assuma que todas as mantas T3, T4 ou T6 usam o mesmo número. Confirme o layout de ancoragem aprovado e a lista de hardware para o produto real.
Use o arame de fixação especificado ou fornecido para o produto. Um arame não especificado pode não ter o material, o diâmetro ou a adequação necessários para a temperatura e o ambiente mecânico.
A reutilização depende da condição da mola, da condição da manta e das instruções do produto. Uma mola que esteja deformada, corrompida, danificada ou que não retenha mais a manta aprovada corretamente não deve ser reutilizada.
Sim, onde ambos os métodos forem compatíveis com o padrão de manta aprovado. Informe as opções de kit necessárias, quantidades e embalagem para que cada configuração possa ser analisada e cotada claramente.
Uma força de fixação excessiva não cria uma classificação de isolamento mais alta. O hardware deve manter a manta corretamente ajustada no lugar sem danificar sua construção ou interferir no turbocompressor.
Envie o modelo do turbocompressor, as dimensões da carcaça da turbina, fotografias da instalação e a construção de manta preferida. Marque o mecanismo da wastegate, a rota de hardware disponível e os pontos de manutenção que devem permanecer acessíveis.
Para um programa de pedido recorrente ou de marca própria, forneça também o kit de molas ou arame necessário, a quantidade de reposição, as instruções de instalação, as etiquetas e o formato de embalagem. A BSTFLEX pode analisar arranjos de fixação padrão e personalizados, juntamente com construções de manta térmica de turbo em titânio, carbono, tecido aluminizado e revestidas de silicone.
