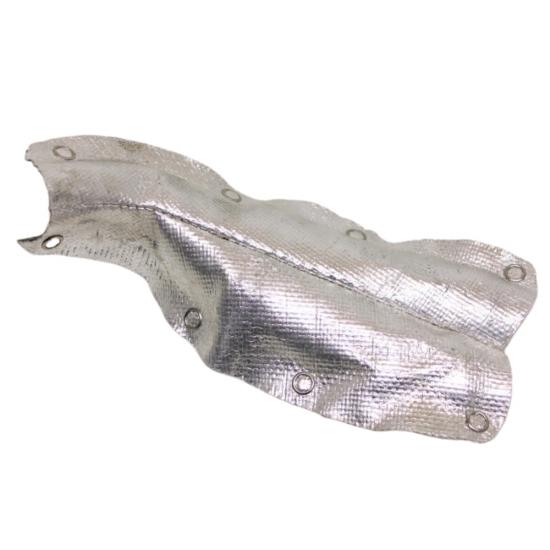

OEscudo térmico automotivo personalizado em fibra de vidro aluminizadaÉ um componente flexível de proteção térmica fabricado de acordo com a geometria da mangueira, tubo, chicote de fios, sensor, válvula, conector ou conjunto mecânico que protege. Ao contrário de uma manga térmica reta padrão, cada proteção pode ser desenvolvida como um padrão plano, uma cobertura dobrada, um revestimento em forma de galho ou um invólucro tridimensional totalmente formado.
Uma superfície externa refletora de alumínio ajuda a reduzir a transferência de calor radiante dos coletores de escape, turbocompressores, sistemas EGR e outros componentes quentes do motor. O tecido de fibra de vidro proporciona reforço estrutural e isolamento térmico. Camadas adicionais, como isolamento de fibra de vidro, feltro de fibra pré-oxidado ou feltro carbonizado, podem ser incorporadas quando a aplicação exigir maior isolamento térmico, amortecimento ou redução de ruído.
A BSTFLEX fabrica esses protetores térmicos automotivos personalizados a partir de desenhos do cliente, amostras originais, dados CAD ou medidas de instalação. Dimensões, construção em camadas, método de fixação, tratamento de borda e recortes podem ser adaptados para produção OEM, programas de substituição e projetos de gerenciamento térmico específicos para cada aplicação.
Proteção térmica flexível específica para cada componente
Os compartimentos de motores modernos contêm componentes sensíveis ao calor posicionados próximos a tubos de escape, carcaças de turbocompressores, catalisadores e sistemas de tratamento de gases de escape. Uma bucha cilíndrica convencional pode não se ajustar a ramificações, conectores, clipes, sensores ou mudanças no diâmetro dos componentes.
Este protetor térmico automotivo personalizado é projetado levando em consideração essas características. Aberturas podem ser posicionadas para conectores elétricos, suportes de montagem, ramificações, clipes e pontos de serviço. Linhas de dobra e seções de junção permitem que o protetor final acompanhe perfis irregulares sem exercer pressão desnecessária sobre o componente subjacente.
Dependendo do projeto, a peça finalizada pode funcionar como ummanga de proteção térmica automotiva, umalmofada de proteção térmica flexível, uma tampa térmica de encaixe ou uma tampa de isolamento específica para o componente.
Construções multicamadas disponíveis
A disposição das camadas é selecionada de acordo com a fonte de calor radiante, o espaço de instalação disponível, a flexibilidade necessária, a exposição à abrasão e a temperatura alvo do componente. As construções comuns incluem:
| Construção | Arranjo típico de camadas | Uso recomendado |
|---|---|---|
| viseira refletora leve | Camada refletora de alumínio com tecido de fibra de vidro | Aplicações onde a reflexão do calor radiante e o baixo peso de instalação são prioridades. |
| Escudo isolante de três camadas | Superfície de alumínio, tecido de fibra de vidro e camada de isolamento térmico | Mangueiras, fiação e componentes instalados próximos a fontes de calor concentrado. |
| Escudo térmico com revestimento de feltro | Fibra de vidro revestida de alumínio com feltro de fibra pré-oxidado ou feltro carbonizado | Aplicações que requerem isolamento térmico adicional, amortecimento ou atenuação de som. |
| Construção de dupla face | Revestimentos externos e internos específicos para cada aplicação, com núcleo isolante. | Conjuntos complexos que requerem proteção em ambos os lados ou contato superficial controlado. |
| Construção revestida | Camada externa revestida de alumínio com tecido revestido específico para a aplicação ou superfície interna protegida. | Aplicações que exigem maior resistência a fluidos, abrasão, desgaste ou exposição ambiental. |
A espessura, o peso e o número de camadas do material não são fixos. A BSTFLEX pode desenvolver a construção de acordo com as normas de instalação permitidas e as condições térmicas fornecidas pelo cliente.
Desenhos bidimensionais e tridimensionais
Escudos térmicos bidimensionais
As proteções planas e levemente dobradas são adequadas para proteger um lado de um componente ou separar uma mangueira, cabo ou peça plástica de uma fonte de calor radiante próxima. Elas podem ser cortadas com ranhuras, furos de montagem e bordas moldadas antes de serem instaladas com botões de pressão, clipes, ilhós ou ferragens existentes do veículo.
Escudos térmicos tridimensionais

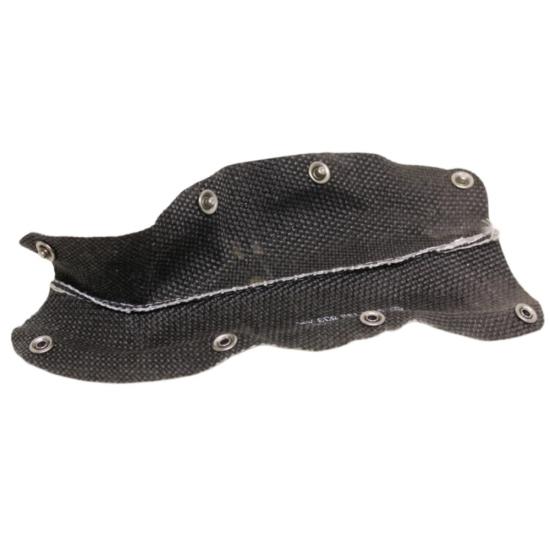

As proteções tridimensionais são produzidas pela união de múltiplos painéis recortados para formar uma cobertura específica para cada componente. Essa construção permite acomodar curvas, ramificações de mangueiras, corpos de válvulas, alojamentos de conectores, variações de diâmetro e espaços de instalação restritos. A proteção pode ser fornecida como um componente montado permanentemente ou como uma capa removível para instalação após a mangueira ou a fiação já estarem fixadas ao veículo.
Opções de fechamento e instalação

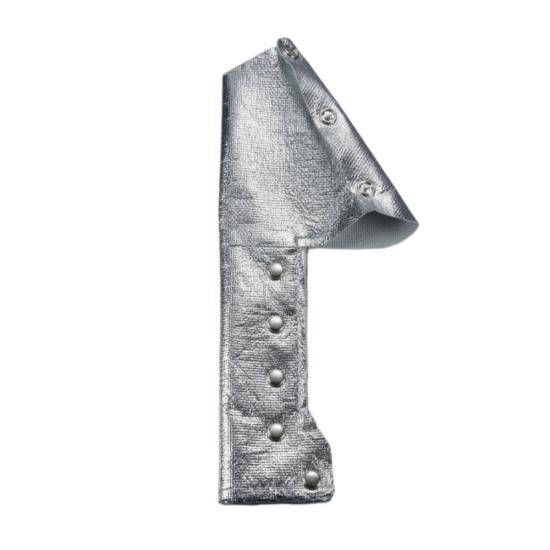

- Botões de pressão em aço inoxidável:Permite que a proteção seja aberta, posicionada ao redor de um componente instalado e fechada sem desconectar a mangueira ou a fiação.
- Construção rebitada:Une seções selecionadas e reforça locais expostos a movimentos repetidos ou cargas de montagem.
- Ilhós e furos de montagem:Fornecer pontos de fixação definidos para clipes, molas, abraçadeiras ou fixadores existentes no veículo.
- Bordas costuradas e costuras moldadas:Manter a geometria necessária, controlando ao mesmo tempo as fibras soltas e o desgaste das bordas.
- Sistemas de fixação combinados:Utilize juntas permanentes em uma área e fechos removíveis em outra para simplificar a montagem e a manutenção.
O tipo e a localização dos fixadores são determinados durante o desenvolvimento do molde. O projeto deve proporcionar uma fixação segura, mantendo o acesso a conectores, braçadeiras e sensores para manutenção.
Especificações do produto
| Tipo de produto | escudo térmico automotivo flexível com formato personalizado |
|---|---|
| Superfície externa primária | Folha de alumínio refletora ou revestimento aluminizado específico para a aplicação. |
| Camada de reforço | Tecido de fibra de vidro trançado |
| Isolamento opcional | Manta de fibra de vidro, feltro de fibra pré-oxidada, feltro carbonizado ou outros materiais isolantes aprovados. |
| Configuração | Geometria personalizada bidimensional, dobrada, enrolada ou tridimensional |
| Métodos de fabricação | Corte de padrãocorte, vinco, costura, dobragem, rebitagem e aplicação de botões de pressão |
| Opções de fechamento | Botões de pressão, ilhós, rebites, clipes ou fixadores específicos para cada aplicação em aço inoxidável. |
| Tratamento de borda | Costurado, dobrado, amarrado ou reforçado de acordo com a construção. |
| Forma | Fabricado conforme desenho do cliente, dados CAD, amostra ou dimensões de instalação. |
| Grossura | Personalizado de acordo com o desempenho do isolamento e o espaço de instalação disponível. |
| Classificação de temperatura | Determinado pelo laminado, isolamento, rosca, fixadores e condições de exposição selecionados. |
| Serviço de produção | Desenvolvimento de protótipos, aprovação de amostras e produção em lote |
| Mercados típicos | Veículos de passageiros, veículos comerciais, equipamentos fora de estrada, máquinas agrícolas e motores industriais. |
O desempenho térmico deve ser avaliado considerando o conjunto como um todo. A temperatura ambiente contínua, a temperatura da fonte radiante, a distância da fonte de calor, o fluxo de ar, as condições de contato e o tempo de exposição podem produzir resultados muito diferentes. A BSTFLEX seleciona o laminado e o sistema de isolamento após analisar as condições reais de operação.
Aplicações típicas na indústria automotiva
- Chicotes de fiação do motor e conjuntos de conectores elétricos
- Linhas de combustível, linhas de freio e mangueiras de transferência de fluidos
- Tubos EGR, mangueiras EGR e linhas de tratamento de gases de escape
- Linhas de injeção de DEF e componentes de pós-tratamento relacionados.
- Linhas de vácuo e tubos de controle de emissões
- Sensores de temperatura, pressão e sistema de escape

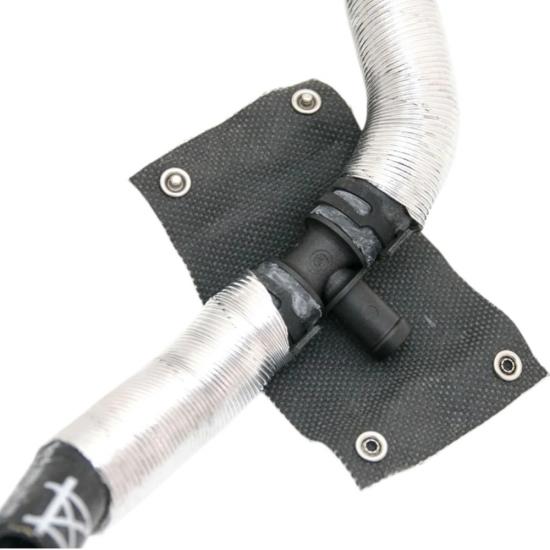

- Válvulas de plástico, conexões em T, acoplamentos e conectores rápidos.
- Mangueiras e cabos adjacentes ao turbocompressor
- Componentes próximos aos coletores de escape e conversores catalíticos
- Conjuntos sensíveis ao ruído que requerem uma camada adicional de feltro
Por que usar um protetor térmico com formato personalizado?
Proteção para geometrias irregulares

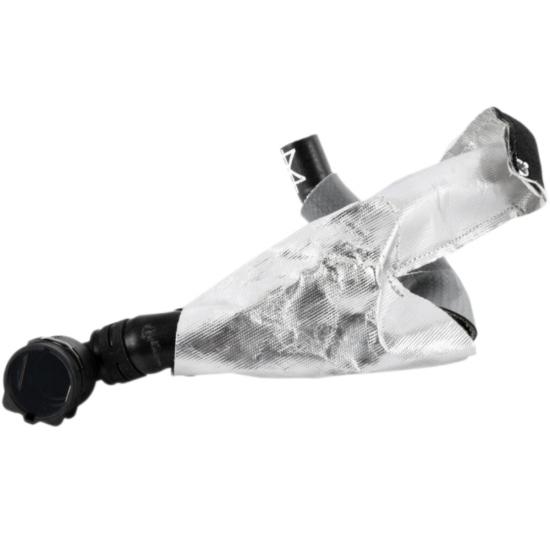

Um padrão personalizado acompanha os contornos dos galhos, curvas e mudanças de diâmetro com mais precisão do que uma manga tubular padrão. Isso ajuda a manter a cobertura térmica nas áreas mais difíceis de proteger.
Instalação após a montagem dos componentes

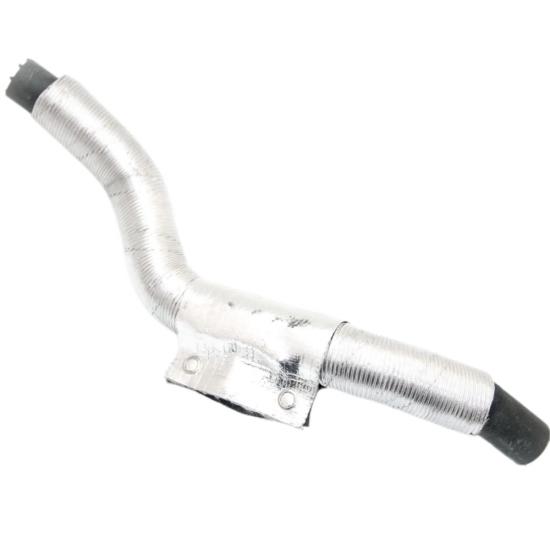

Um protetor térmico de encaixe pode ser instalado em torno de uma mangueira, tubulação ou chicote de fios existente. Isso pode eliminar a necessidade de desconectar o componente protegido durante a montagem, manutenção ou substituição do veículo.
Embalagem leve e flexível
A estrutura têxtil oferece proteção térmica sem o peso e os requisitos de montagem de uma blindagem metálica rígida. É especialmente útil em situações onde o espaço para acondicionamento é limitado ou quando o conjunto protegido necessita de alguma liberdade de movimento.
Desempenho térmico específico da aplicação
O revestimento refletor, o reforço de fibra de vidro e o núcleo isolante podem ser ajustados independentemente. Isso permite que a blindagem seja desenvolvida de acordo com a redução de temperatura necessária, em vez de forçar todas as aplicações a usar a mesma espessura de material.
Acesso ao serviço
As tampas removíveis permitem inspecionar conectores, braçadeiras, sensores e superfícies de mangueiras sem danificar a proteção térmica.
Escudo térmico têxtil flexível versus escudo térmico metálico rígido
| Considerações de projeto | Fl personalizadoEscudo térmico flexível | Escudo térmico de metal rígido |
|---|---|---|
| Geometria complexa de mangueiras e fiação | Pode envolver firmemente galhos e conjuntos irregulares. | Geralmente requer espaço livre adicional e pontos de montagem. |
| Instalação em um componente montado | Os designs que permitem abertura podem ser instalados sem desconectar o componente. | A instalação pode exigir suportes, parafusos ou remoção de componentes. |
| Movimento e vibração | A construção flexível pode acompanhar movimentos limitados dos componentes. | É necessário espaço livre suficiente para evitar ruídos de contato e vibração. |
| Peso | Geralmente leve | Depende da liga, da espessura e da geometria formada. |
| Resistência ao impacto | Adequado para locais protegidos e montagens flexíveis. | Geralmente é a opção preferida quando é necessária uma proteção substancial contra impactos mecânicos. |
| Personalização | Padrões, camadas e fixadores podem ser alterados para componentes individuais. | Frequentemente requer ferramentas específicas de conformação e estampagem. |
As duas tecnologias não são intercambiáveis em todas as aplicações. Um escudo térmico flexível de fibra de vidro aluminizada é normalmente escolhido para mangueiras, tubulações, fiação, sensores e conjuntos de componentes irregulares. Um escudo térmico rígido de metal pode ser mais apropriado quando se exige rigidez estrutural, resistência a impactos ou um espaço de ar definido.
Processo de projeto e desenvolvimento OEM
- Análise da candidatura:Forneça a fonte de calor, o componente a ser protegido, o espaço de instalação, a duração da exposição e a temperatura alvo.
- Revisão de geometria:Envie um desenho, arquivo CAD, amostra física, molde de papel ou medidas de instalação claras.
- Seleção de materiais:A BSTFLEX recomenda o revestimento refletivo, o reforço de fibra de vidro, o núcleo isolante, a linha e o sistema de fechamento.
- Produção de protótipos:Uma amostra inicial é cortada, costurada e montada para avaliação do ajuste.
- Confirmação de ajuste e desempenho:O cliente verifica o espaço livre para instalação, a posição de fechamento, o acesso aos componentes e o desempenho térmico.
- Aprovação de produção:O padrão final, os materiais e os requisitos de mão de obra são registrados para produção repetida.
Informações necessárias para um orçamento personalizado de proteção térmica
Para elaborar uma recomendação e um orçamento precisos, forneça o máximo de informações possível, incluindo:
- Desenho, arquivo CAD, amostra física ou dimensões finais necessárias
- Descrição ou fotografia do componente protegido
- Fonte de calor radiante e distância aproximada da proteção.
- temperaturas ambientes contínuas e de pico
- Temperatura máxima permitida do componente protegido
- Espaço disponível para instalação
- Método de fixação preferencial: removível ou permanente
- Resistência necessária a óleo, combustível, água, abrasão ou vibração.
- Quantidade de protótipos e demanda anual estimada
- Normas de teste aplicáveis ou especificações do cliente
Fabricação personalizada pela BSTFLEX
A BSTFLEX desenvolve produtos flexíveis de proteção térmica automotiva para fabricantes de equipamentos originais (OEMs), fornecedores de sistemas, empresas de engenharia e distribuidores de peças de reposição. Os produtos podem ser fabricados a partir de desenhos aprovados ou desenvolvidos por meio de engenharia reversa a partir de uma amostra original, quando os dados do desenho não estiverem disponíveis.
Os serviços personalizados incluem laminação de materiais, desenvolvimento de padrões, corte de precisão, costura, reforço de bordas, aplicação de botões de pressão, colocação de ilhós, rebitagem, produção de protótipos e embalagens especiais. Opções de embalagens de marca própria e especificadas pelo cliente estão disponíveis para programas de produção qualificados.
Explore maismangas de proteção térmica aluminizadas, compare nossosManga refletora de calor padrão com fecho de pressãoou revise otapete refletor de calor recortadoPara aplicações de barreira térmica plana.
Perguntas frequentes
O que é um protetor térmico automotivo personalizado em fibra de vidro aluminizada?
Trata-se de uma barreira térmica flexível multicamadas, cortada e montada para se ajustar a um componente automotivo específico. Ela combina uma superfície refletora de alumínio com reforço de fibra de vidro e pode incluir camadas adicionais de isolamento.
Este produto é uma capa, almofada ou protetor térmico?
A classificação final depende de sua geometria. Pode ser produzido como uma capa envolvente para uma mangueira, uma almofada plana ou dobrada para proteção localizada ou uma cobertura tridimensional para uma válvula, sensor, conector ou conjunto ramificado.
É possível instalar a proteção sem desconectar a mangueira ou o chicote de fios?
Sim. Um sistema de fixação com botões de pressão de aço inoxidável ou outro sistema de abertura pode ser instalado após a montagem do componente protegido.
A BSTFLEX consegue fabricar a partir de uma amostra original?
Sim. O desenvolvimento pode começar a partir de uma peça original, desenho, arquivo CAD, modelo físico ou medidas detalhadas de instalação. Um protótipo deve ser aprovado antes da produção em lote.
Que materiais isolantes podem ser adicionados?
As opções disponíveis incluem isolamento de fibra de vidro, feltro de fibra pré-oxidada, feltro carbonizado e outros materiais térmicos específicos para cada aplicação. A escolha correta depende da temperatura, espessura, flexibilidade e requisitos ambientais.
É possível incluir furos, ranhuras e recortes?
Sim. O padrão pode incluir aberturas para ramificações de mangueiras, conectores elétricos, clipes de montagem, sensores, parafusos e pontos de serviço. Suas localizações devem ser definidas no desenho ou confirmadas durante a montagem de amostras.
Qual a temperatura que o escudo térmico suporta?
Não existe uma classificação de temperatura única para todas as construções. A classificação final depende do revestimento de alumínio, do substrato de fibra de vidro, do núcleo de isolamento, do adesivo ou sistema de laminação, da linha de costura, dos fixadores e da duração da exposição. Considere condições contínuas e de pico para a seleção de materiais.
Isso é um protetor térmico para o escapamento?
Normalmente, ele protege componentes sensíveis ao calor do escapamento próximo, em vez de isolar o próprio tubo de escape. Os componentes tipicamente protegidos incluem mangueiras, chicotes elétricos, linhas de combustível, linhas EGR, linhas de DEF (fluido de escapamento diesel), sensores e conectores de plástico.
É possível adicionar revestimentos à construção?
Sim. Tecidos revestidos específicos para cada aplicação ou superfícies internas protegidas podem ser avaliados quando se exige resistência a fluidos, abrasão, contaminação ou desgaste das bordas. O revestimento deve ser selecionado de acordo com a temperatura de operação e as condições de exposição.
É possível fornecer protótipos antes da produção em massa?
Sim. A produção de protótipos é recomendada para verificar o encaixe, a sequência de instalação, a posição dos fixadores, o acesso para manutenção e o desempenho térmico antes que o produto seja aprovado para fabricação em série.
Solicite um protetor térmico personalizado
Envie à BSTFLEX seu desenho, amostra, temperatura de operação, informações sobre a fonte de calor e quantidade estimada. Nossa equipe analisará a geometria, recomendará uma construção multicamadas adequada e preparará uma solução específica para o componente, seja para protótipos ou para produção.
Entre em contato com a BSTFLEX para solicitar um orçamento ou avaliação de protótipo.
