A BSTFLEX fabrica mangas de malha de arame tricotada de aço inoxidável para foles de escape automotivos, tubos de escape flexíveis, desacopladores de escape e outros conjuntos de conexão de escape flexíveis.

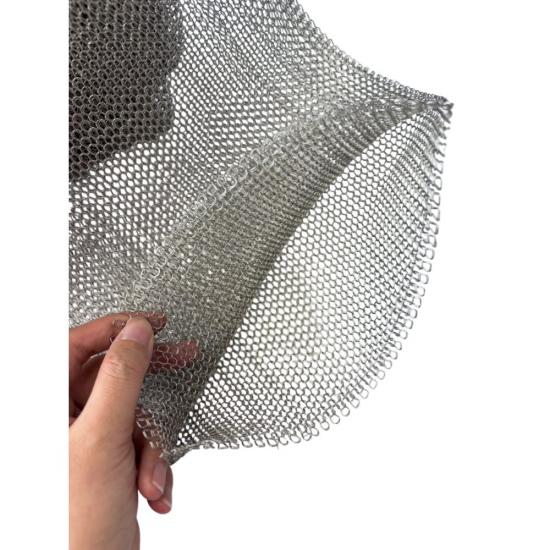

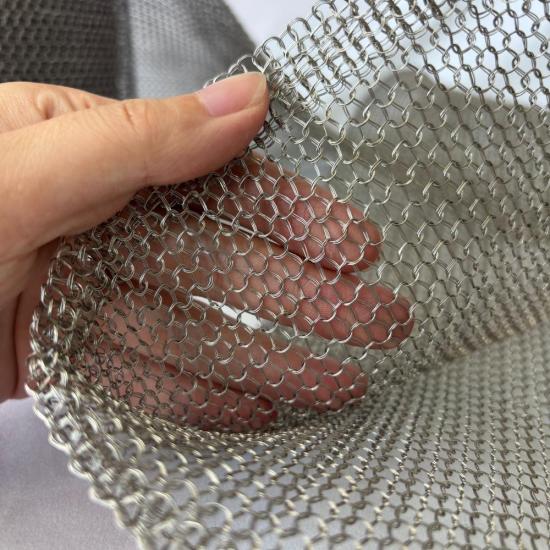

A manga é produzida tricotando arame de aço inoxidável em uma estrutura de laço tubular. Comparada com a malha tecida rígida, a construção tricotada pode comprimir, esticar e adaptar-se em torno de foles e componentes de escape flexíveis, mantendo uma estrutura metálica contínua.
Para aplicações de escape selecionadas, três arames de aço inoxidável podem ser alimentados no processo de tricotagem ao mesmo tempo. Esta construção tricotada de arame triplo cria uma malha de múltiplos fios mais pesada com mais pontos de contato metálicos e pode ser personalizada de acordo com os requisitos mecânicos do conjunto de escape.
Visão geral do produto
Foles de escape e tubos de escape flexíveis são projetados para acomodar vibração, expansão térmica, movimento do motor e deslocamento mecânico repetido. A manga de malha de arame tricotada funciona como uma camada metálica flexível ao redor ou dentro do conjunto flexível de escape.
Dependendo do design do sistema de escape, a malha de aço inoxidável tricotada pode ser instalada diretamente ao redor dos foles, posicionada sob uma trança externa de aço inoxidável ou integrada em uma estrutura de desacoplamento de escape.
Sua construção em laços permite que a malha se mova junto com os foles em vez de atuar como uma cobertura rígida. Isso a torna adequada para aplicações que exigem gerenciamento de vibração, proteção de superfície, suporte flexível e separação mecânica entre camadas metálicas.
Construção tricotada de arame triplo
Uma das principais opções de fabricação disponíveis na BSTFLEX é a tricotagem de arame triplo.
Nesta construção, três arames de aço inoxidável são fornecidos em paralelo e tricotados juntos na mesma estrutura de malha tubular. Os três arames formam cada laço tricotado simultaneamente.
Comparada com uma construção similar de arame único, a malha tricotada de arame triplo contém mais material metálico na mesma estrutura tricotada. Isso pode alterar o peso, a rigidez, as características de compressão e o comportamento de contato entre arames da manga acabada.
O número de arames é apenas um fator de design. O diâmetro do arame, a densidade da malha, o diâmetro da manga, o grau do aço inoxidável e a posição de instalação também devem ser considerados ao selecionar a malha correta.
Como a malha de arame tricotada é usada em foles de escape
Foles de escape são submetidos a vibração contínua e movimento térmico durante a operação do motor. Os foles devem permanecer flexíveis enquanto compensam o movimento entre o motor e o sistema de escape a jusante.

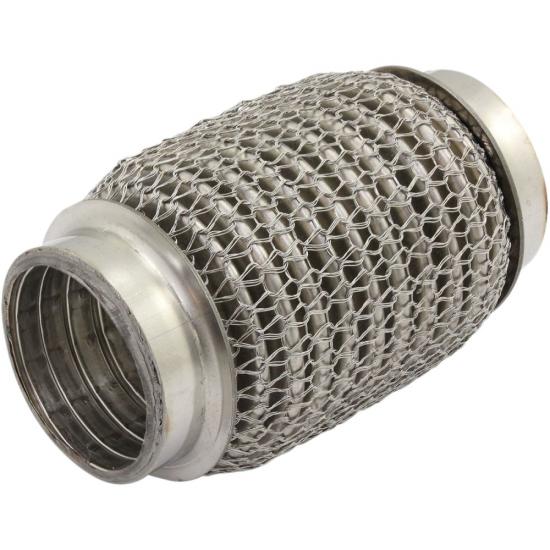

Uma manga de malha de arame tricotada pode ser ajustada ao redor dos foles para fornecer uma interface metálica flexível. A malha pode deformar-se com os foles e manter o contato durante o movimento repetido.
Dependendo do design do conjunto, a malha tricotada pode ajudar a reduzir o atrito direto entre os foles e os componentes metálicos circundantes. Ela também pode criar muitos pontos de contato entre arames que contribuem para o amortecimento mecânico.
Aplicações em tubos de escape flexíveis
Tubos de escape flexíveis são comumente usados onde a tubulação de escape rígida não consegue acomodar o movimento do motor, a expansão térmica e a vibração.
Um tubo de escape flexível pode incluir foles corrugados, revestimento interno, trança externa e malha de arame tricotada. A construção exata varia de acordo com o fabricante do sistema de escape.
A malha tricotada pode ser posicionada ao redor dos foles ou entre os foles e uma trança externa. Seu propósito depende do design completo do tubo flexível.
A BSTFLEX fornece mangas de malha tricotada personalizadas de acordo com o diâmetro externo dos foles, o diâmetro da manga necessário e os requisitos mecânicos da conexão flexível acabada.
Aplicações de desacoplador de escape
Desacopladores de escape automotivos são projetados para reduzir a transferência de vibração e movimento do motor para o sistema de escape a jusante.
A malha de aço inoxidável tricotada pode ser incorporada em conjuntos de desacoplamento de escape porque a estrutura em laços permite movimento controlado enquanto cria múltiplos pontos de contato friccionais entre os arames.
A construção correta da malha depende do design do desacoplador, da flexibilidade necessária, da posição de instalação e da faixa de movimento esperada.
Malha de arame tricotada comparada com trança de aço inoxidável
Malha de arame tricotada e trança de aço inoxidável são produtos diferentes e não devem ser tratados como componentes idênticos.
A malha tricotada é formada a partir de laços de arame interconectados. A trança de aço inoxidável é produzida cruzando múltiplos portadores de arame diagonalmente.
A malha tricotada é geralmente mais compressível e adaptável, enquanto a trança é frequentemente usada como uma restrição externa ou camada de reforço.
Alguns designs de tubos de escape flexíveis usam tanto malha tricotada quanto trança de aço inoxidável no mesmo conjunto, porque as duas estruturas fornecem funções mecânicas diferentes.
Diâmetro de arame personalizado
O diâmetro do arame tem uma influência direta no comportamento da malha tricotada acabada.
Um diâmetro de arame maior geralmente aumenta o peso e a rigidez da malha. Um arame mais fino pode fornecer uma estrutura mais leve e flexível.
O diâmetro do arame também pode afetar a resistência à compressão, a flexibilidade do laço, a área de contato metálico e a espessura da manga acabada.
Por esse motivo, o diâmetro do arame deve ser selecionado juntamente com a densidade da malha e o número de fios, em vez de como uma especificação isolada.
Densidade de malha personalizada
A densidade da malha controla quanto arame de aço inoxidável é incorporado em uma determinada área ou comprimento da manga tricotada.
Uma malha mais densa contém mais material metálico e mais pontos de contato entre os arames. Uma malha mais aberta normalmente proporciona maior flexibilidade e menor peso.
Diferentes designs de foles de escape e tubos flexíveis podem exigir diferentes densidades de malha. A BSTFLEX pode ajustar a construção da tricotagem de acordo com amostras, desenhos ou requisitos de engenharia do cliente.
Diâmetro de Manga Personalizado
A manga de malha de arame tricotada tubular pode ser produzida em diferentes diâmetros para combinar com foles de escape, tubos flexíveis e componentes de desacoplamento.
O diâmetro correto da manga é importante para o desempenho da montagem. Uma manga muito apertada pode restringir o movimento, enquanto uma manga muito solta pode não fornecer a interação mecânica necessária.
Para desenvolvimento OEM, os clientes são incentivados a fornecer o diâmetro externo do fole, o diâmetro da malha necessário e o comprimento final da manga.
Materiais Disponíveis
O aço inoxidável é comumente usado para malhas tricotadas de escape porque oferece resistência à corrosão, durabilidade mecânica e adequação para ambientes de escape de alta temperatura.
As opções típicas de material incluem aço inoxidável 304 e 316. Outros graus de aço inoxidável ou fios de liga de alta temperatura podem ser avaliados de acordo com as especificações do cliente.
A seleção do material deve considerar a temperatura de operação, condições de oxidação, exposição ao sal da estrada, condensação, vida útil e a posição de instalação dentro do sistema de escape.
Especificações Técnicas
| Produto | Manga de Malha de Arame Tricotada de Aço Inoxidável |
|---|---|
| Construção | Malha de arame tricotada tubular |
| Configuração do Fio | Construção de fio único ou multifilar |
| Construção em Destaque | Malha tricotada de fio triplo |
| Material | Aço inoxidável |
| Graus Típicos | 304, 316 ou grau personalizado |
| Diâmetro de Referência da Manga | 25 mm a 150 mm, tamanhos personalizados disponíveis |
| Diâmetro de Referência do Fio | 0,15 mm a 0,30 mm, opções personalizadas disponíveis |
| Densidade da Malha | Personalizada |
| Camadas de Malha | Camadas simples ou múltiplas de acordo com o projeto |
| Comprimento | Comprimento de corte ou produção contínua |
| Aplicações | Foles de escape, tubos flexíveis, desacopladores de escape e juntas de escape flexíveis |
| Serviço OEM | Disponível |
| Desenvolvimento de Amostra | Disponível |
Aplicações Típicas
- Foles de escape automotivos
- Tubos de escape flexíveis
- Desacopladores de escapamento automotivo
- Juntas flexíveis de escapamento
- Sistemas de escapamento para veículos comerciais
- Sistemas de escapamento para caminhões pesados
- Conexões de escapamento de geradores
- Tubulação de escapamento de motores industriais
- Conjuntos de escapamento marítimos
- Aplicações de malha para silenciadores e abafadores
Fabricação OEM e personalizada
A BSTFLEX fabrica mangas de malha de arame tricotado de acordo com desenhos, amostras e dimensões de componentes de escapamento do cliente.
A produção personalizada pode incluir diferentes graus de aço inoxidável, diâmetros de arame, quantidades de fios, diâmetros de manga, densidades de malha e comprimentos acabados.
Para projetos de substituição, os clientes também podem fornecer uma manga de malha tricotada existente ou um componente de escapamento completo para avaliação.
Este método de desenvolvimento baseado em amostras é útil quando a especificação original da malha não está disponível, mas o cliente precisa reproduzir a construção existente.
Informações necessárias para cotação
| Aplicação | Fole de escapamento, tubo flexível, desacoplador ou junta flexível |
|---|---|
| Diâmetro externo do fole | Obrigatório |
| Diâmetro da manga de malha | Obrigatório |
| Comprimento acabado | Obrigatório |
| Material do arame | 304, 316 ou grau especificado |
| Diâmetro do arame | Obrigatório se especificado |
| Número de fios de arame | Simples, duplo, triplo ou personalizado |
| Densidade da malha | Desenho, especificação ou amostra |
| Quantidade | Peças ou metros |
| Desenho ou amostra | Recomendado |
Por que escolher a BSTFLEX
A BSTFLEX concentra-se em componentes de proteção térmica e mecânica personalizados para aplicações automotivas e industriais.
Para projetos de malha tricotada de aço inoxidável, podemos oferecer suporte à produção baseada em desenhos, desenvolvimento baseado em amostras, configurações de arame personalizadas e fabricação OEM.
A construção tricotada de fio triplo está disponível para clientes que exigem que três fios de aço inoxidável sejam tricotados juntos na mesma estrutura de malha tubular.
Se você está desenvolvendo um fole de escapamento, tubo de escapamento flexível ou desacoplador de escapamento automotivo, envie-nos seu desenho técnico ou amostra para avaliação.
Perguntas frequentes
O que é uma manga de malha de arame tricotada de aço inoxidável?
É uma manga metálica tubular feita tricotando arame de aço inoxidável em laços interconectados. A estrutura resultante é flexível, compressível e adequada para instalação em torno de foles de escape e componentes de escape flexíveis.
Para que serve a malha de arame tricotada em um sistema de escape?
É comumente usada em torno de foles de escape, tubos flexíveis e desacopladores de escape onde uma camada metálica flexível é necessária para gerenciamento de vibração, proteção de superfície e suporte mecânico.
O que é malha tricotada de fio triplo?
A malha tricotada de fio triplo é fabricada alimentando três fios de aço inoxidável juntos durante o processo de tricotagem, de modo que os três fios formem a estrutura de laço tricotado simultaneamente.
A malha de arame tricotada é a mesma coisa que a trança de aço inoxidável?
Não. A malha tricotada é formada a partir de laços de arame, enquanto a trança é produzida a partir de suportes de arame que se cruzam diagonalmente. Alguns conjuntos de escape usam ambos os produtos para funções diferentes.
O diâmetro da manga pode ser personalizado?
Sim. O diâmetro da manga pode ser produzido de acordo com as dimensões do fole de escape, tubo flexível ou componente de desacoplamento.
A densidade da malha pode ser personalizada?
Sim. A densidade da malha, o diâmetro do arame, a quantidade de fios e o diâmetro da manga podem ser ajustados de acordo com o conjunto de escape necessário.
A BSTFLEX pode fabricar a partir de uma amostra existente?
Sim. Os clientes podem fornecer uma amostra de manga de malha existente, conjunto de fole de escape ou tubo flexível para avaliação dimensional e de construção.
Solicitar um orçamento
Para mangas de malha de arame tricotada de aço inoxidável personalizadas, forneça a aplicação, diâmetro da manga, diâmetro do arame, grau do aço inoxidável, número de fios de arame, densidade da malha, comprimento acabado e quantidade necessária.
Desenhos e amostras existentes são bem-vindos para o desenvolvimento de OEM.
