Embalagem de silenciador de escapamento marinho é usada apenas quando o projeto do silenciador inclui uma seção interna de absorção. Em aplicações marinhas, a primeira pergunta de compra deve, portanto, ser se o escapamento é seco, úmido ou um sistema combinado com uma seção seca antes da injeção de água.
Um silenciador de escapamento marinho seco pode usar fibra de vidro, lã de aço inoxidável e outros materiais de isolamento de alta temperatura ao redor de um núcleo perfurado ou atrás de metal perfurado. Um sistema de escapamento úmido opera de maneira diferente: a água de resfriamento é injetada no fluxo de escapamento, e muitos silenciadores marinhos a jusante usam água, câmaras e componentes moldados em vez de isolamento de silenciador fibroso convencional.
A BSTFLEX fornece materiais de isolamento para silenciadores e escapamentos para aplicações onde a fibra acústica interna faz parte do projeto aprovado. Este guia explica como especificar o isolamento para motores a diesel marinhos, silenciadores marinhos secos e outros sistemas de escapamento de embarcações que usam meios acústicos fibrosos.

Os termos silenciador marinho e abafador marinho cobrem várias configurações de escapamento muito diferentes.
| Arranjo de escapamento | O que aconteces no sistema | Implicação de compra de isolamento |
|---|---|---|
| Escapamento marinho seco | O gás de escapamento quente viaja através de tubulações de escapamento de metal sem injeção de água de resfriamento na seção relevante. | Um silenciador absorvente pode usar isolamento acústico interno de alta temperatura se especificado pelo seu projeto. |
| Escapamento marinho úmido | A água de resfriamento é injetada no fluxo de escapamento a jusante do motor ou do ponto de mistura. | Não assuma que o isolamento de silenciador fibroso convencional seja necessário. Confirme a construção interna do silenciador úmido ou separador de água. |
| Sistema combinado | Uma seção de escapamento seca é seguida por injeção de água e uma seção úmida a jusante. | Identifique se o isolamento está localizado na seção seca, na seção úmida ou em um conjunto de silenciador separado. |
Essa distinção evita um erro comum de compra: encomendar isolamento para escapamento marinho para um separador de água ou silenciador úmido que não foi projetado para conter meios acústicos fibrosos.
Em um escapamento marinho úmido, água do mar ou outro fluxo de água de resfriamento do motor é injetada no gás de escapamento quente. Isso diminui a temperatura a jusante e também contribui para a atenuação do som.
O sistema pode então incluir:
Muitos desses produtos usam polímero reforçado com fibra de vidro moldado ou outras estruturas resistentes à corrosão e dependem do gerenciamento de água e de câmaras internas em vez de isolamento de silenciador substituível.
Antes de cotar uma substituição de isolamento para silenciador marinho, solicite um desenho, fotografia interna ou especificação original mostrando que o isolamento fibroso realmente pertence ao interior do componente.
O isolamento acústico fibroso é mais relevante onde um sistema de escapamento marinho inclui um silenciador absorvente seco.
Uma seção absorvente típica pode conter:
Alguns sistemas de exaustão de motores a diesel marinhos maiores ou de geradores auxiliares podem usar seções absorventes e reativas no mesmo silenciador.
Marque a região de enchimento acústico no desenho do silenciador. Não adicione fibra a:

gaxeta de escapamento marítimo de fibra de vidropode ser considerada para um silenciador absorvente seco adequado quando o tipo de vidro e a construção especificados corresponderem às condições operacionais térmicas e mecânicas.

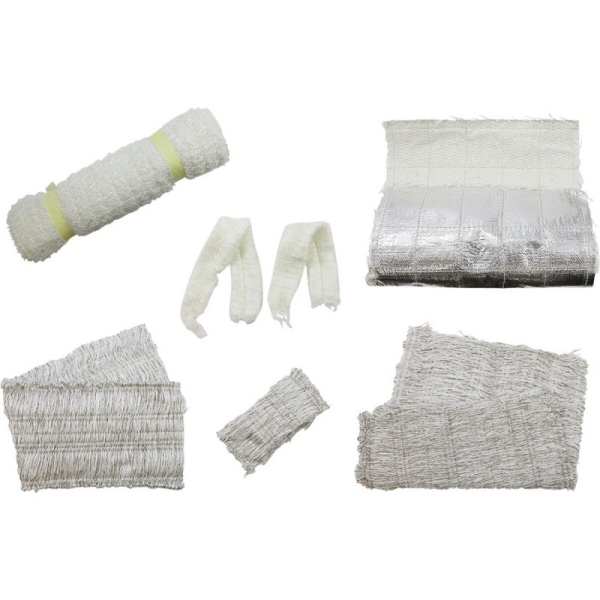

A BSTFLEX oferece diversos formatos de fornecimento de fibra de vidro:
A especificação de compra deve especificar mais do que apenas fibra de vidro.
Definir:
Marinho não significa automaticamente que a embalagem esteja continuamente imersa em água do mar.
As condições possíveis de umidade incluem:
Essas condições são substancialmente diferentes.
Um material aprovado para um silenciador marítimo seco não deve ser automaticamente considerado adequado para contato direto com água do mar. Se a água puder atingir o preenchimento, forneça essa informação durante a seleção do material e identifique se o projeto do silenciador foi planejado para drenar e secar após a operação.
A umidade pode aumentar a massa medida do preenchimento fibroso sem aumentar a quantidade de fibra acústica seca.
Para produção de OEM e inspeção de recebimento, especifique:
Carga de fibra seca
em vez de depender apenas de:
peso total conforme recebido ou afetado pela umidade.
Onde o controle de umidade for relevante, a especificação do material deve identificar a base de condicionamento e pesagem acordada.
Uma amostra de silenciador marinho usado também pode conter condensado, fuligem, óleo ou depósitos de sal. Portanto, seu peso removido não deve ser tratado automaticamente como a carga de fabricação original.

Mesmo um escape marinho nominalmente seco pode sofrer condensação durante o desligamento e o resfriamento.
Onde o silenciador contiver provisões de drenagem, o isolamento não deve bloquear:
Mostre esses recursos no desenho enviado ao fornecedor de embalagem.
Para enchimento a granel, defina onde a fibra deve parar em relação à região de drenagem. Para mantas ou embalagens fabricadas, inclua a folga necessária no padrão de corte ou nas dimensões do componente acabado.
Alguns silenciadores de exaustão marinha secos usam embalagem de silenciador de lã de aço inoxidável ou uma camada de fibra metálica perto do núcleo perfurado.
Esta camada pode servir a uma função diferente do enchimento acústico principal de fibra de vidro.
Especifique:
A BSTFLEX fornece Enchimento de Silenciador de Escape de Lã de Aço Inoxidável e Rolos de Lã de Aço Inoxidável para construções adequadas de enchimento de escape.
A palavra inoxidável não define um único comportamento de corrosão.
Em uma RFQ marinha, identifique a liga de:
Não copie uma designação de liga de um componente para outro.
Por exemplo, um tecido metálico de aço inoxidável de suporte pode usar uma liga, enquanto a lã usa outra. A lista completa de materiais deve listar cada componente separadamente.
Onde a exposição à água salgada for possível, declare essa condição explicitamente e solicite a revisão do material proposto para o ambiente real.
Um silenciador marinho pode usar uma camada de lã de aço junto ao núcleo perfurado e uma tela metálica separada ao redor do enchimento principal.
A camada do lado do núcleo pode ajudar a proteger a fibra circundante contra condições severas do lado dos gases.
A tela de retenção ajuda a conter o enchimento.
A BSTFLEX fornece uma Tela de Escape de Aço Inoxidável para Retenção de Enchimento de Silenciador.
Para a tela, especifique:
Não trate a tela como fibra acústica e não conte o seu peso como parte da carga de fibra de vidro seca.
Um motor de propulsão e um gerador auxiliar marinho podem expor o silenciador de escape a diferentes ciclos de trabalho.
Forneça:
Não escolha o isolamento apenas com base na potência ou na cilindrada do motor.

A temperatura de escape marinho muda ao longo do sistema.
Para a revisão de materiais, identifique se a temperatura fornecida é medida:
Uma temperatura a jusante da injeção de água não deve ser usada como especificação térmica para um silenciador seco a montante.
Da mesma forma, uma temperatura de escape seco quente não deve ser atribuída automaticamente a um silenciador úmido a jusante.
Para um silenciador absorvente seco cilíndrico com núcleo perfurado centralizado:
V = π × (D2 - d2) × L / 4.000.000
com as dimensões em milímetros, onde:
Subtraia os elementos estruturais, partições e outros componentes que ocupam a cavidade acústica.
Para silenciadores marinhos ovais ou irregulares, utilize a área de seção transversal do desenho real ou CAD em vez de aplicar a fórmula circular.
Onde uma densidade instalada já tiver sido validada:
Peso da fibra seca = volume líquido de enchimento × densidade instalada aprovada.
Isto converte um requisito de projeto existente em uma quantidade de produção. Não determina a densidade correta para um novo silenciador marino.
Para um novo projeto, a quantidade de enchimento deve ser estabelecida através do processo de engenharia e validação do silenciador.
Não transfira a densidade de enchimento de:
sem confirmar que o material, a geometria e as condições de operação são comparáveis.
Os fabricantes de escapes marinhos podem adquirir o material de enchimento como:
Para material de enchimento de escape marinho a granel, defina o peso líquido da embalagem separadamente da quantidade necessária em cada silenciador.
Uma embalagem a granel de 10 kg ou 20 kg é uma unidade de inventário e envio. Ela não estabelece a quantidade de enchimento de um único silenciador marinho.

Quando o mesmo silenciador marinho seco for montado repetidamente, o material de enchimento pode ser fornecido em porções pré-pesadas.
Uma embalagem de porção única pode identificar:
Isso pode reduzir a pesagem na linha de montagem, mas o benefício deve ser avaliado em relação ao método de produção real do fabricante.

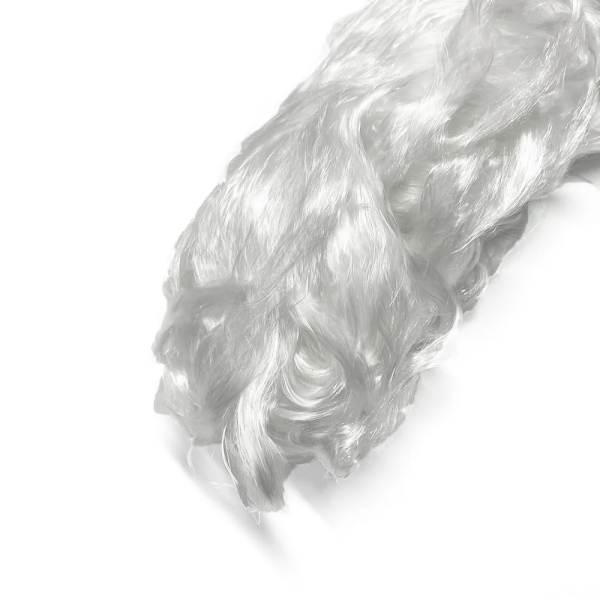

Para projetos com fibra de vidro solta, consulte BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing.
Onde o manuseio de fibra solta for indesejável, um componente de enchimento acondicionado pode ser considerado.

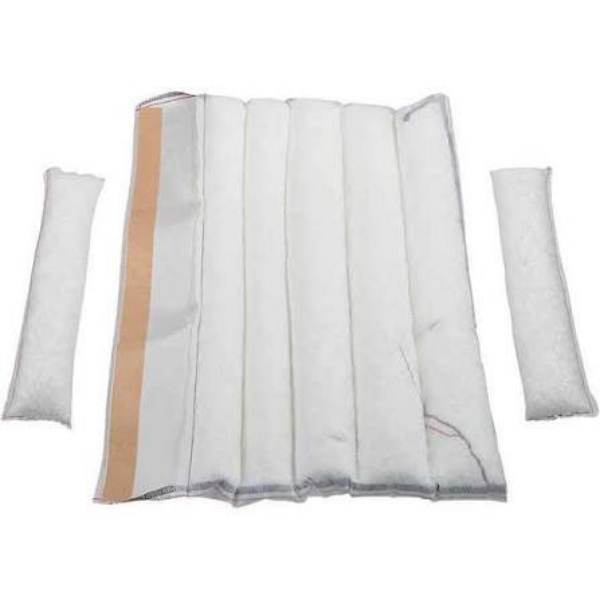

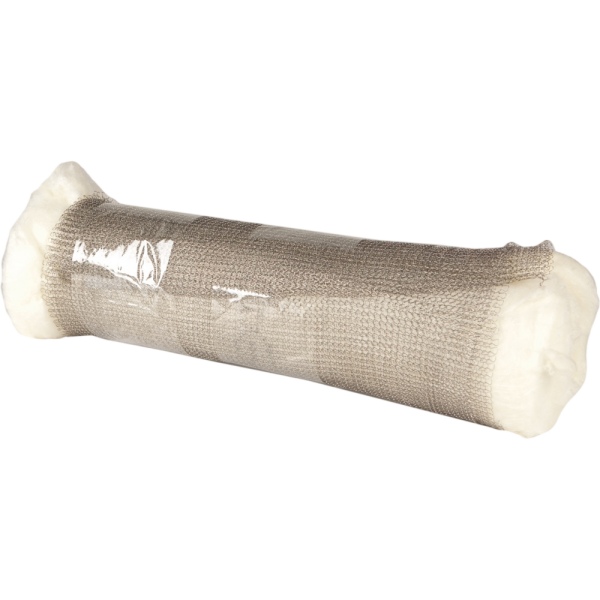

O BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag contém fio de fibra de vidro dentro de uma estrutura de malha de vidro tecida.
Para fornecimento a OEMs, especifique:
O enchimento de fibra de vidro contido ainda deve ser avaliado para o silenciador marinho real e as condições de umidade. O saco de malha em si não estabelece a adequação para exposição direta à água do mar.

| Item de Inspeção | O que Verificar |
|---|---|
| Identidade do material | Família de fibras aprovada, grau e referência do produto. |
| Quantidade de material seco | Peso líquido da fibra ou peso de enchimento do componente de acordo com a base aprovada. |
| Dimensões | Dimensões da folha, manta, manga ou componente cortado. |
| Camadas metálicas | Corrigir as especificações de lã, malha, tela e liga, quando necessário. |
| Condição | Sem exposição inaceitável à umidade, contaminação ou danos na embalagem. |
| Rastreabilidade | Número da peça, identificação de lote ou partida e documentação necessária. |
| Embalagem | Quantidade líquida correta da embalagem, rótulos e configuração da caixa. |
Ao desenvolver uma especificação de gaxeta de substituição a partir de um silenciador existente, documente a condição antes de remover o material antigo.
Verificar:
Use o peso do material removido apenas como informação histórica. Ele pode não representar mais a carga original de enchimento seco.
A perda de fibras ou o desempenho acústico deficiente também podem resultar de:
Registre o local da falha e a construção ao redor antes de trocar os materiais.
Mudar para uma fibra diferente apenas porque a embarcação opera em um ambiente marinho pode ocultar a causa real do problema.

| Campo de RFQ | Informações a Fornecer |
|---|---|
| Aplicação marinha | Motor de propulsão, motor auxiliar, gerador ou outro equipamento da embarcação. |
| Tipo de escapamento | Exaustão seca, exaustão úmida ou sistema combinado. |
| Localização do isolamento acústico | Silencioso seco, seção a montante, seção a jusante ou outra cavidade acústica identificada. |
| Geometria do silencioso | Dimensões do núcleo, dimensões do invólucro interno e desenho da zona de isolamento acústico. |
| Material | Isolamento acústico aprovado existente ou fibra de vidro proposta, lã de aço inoxidável ou outro material. |
| Requisito de enchimento | Peso seco, densidade aprovada ou requisito de desenvolvimento. |
| Condição de umidade | Ambiente de casa de máquinas seco, exposição à condensação, maresia, entrada ocasional de água ou exposição direta à água. |
| Temperatura | Valores contínuos e de pico com o local de medição. |
| Sistema de retenção | Revestimento do núcleo, lã de aço inoxidável, tela, tecido ou outras camadas. |
| Formato de fornecimento | Fibra a granel, rolo, manta, pré- peça cortada, carga pré-pesada ou componente contido. |
| Requisito comercial | Quantidade de amostra, prodordem de produção, demanda anual, etiquetas e embalagens. |
Não. Muitos silenciadores de escape marinho úmidos usam gerenciamento de água e projetos de câmaras em vez de enchimento fibroso substituível convencional. Confirme a construção interna antes de encomendar o material.
A fibra de vidro pode ser considerada onde o silenciador absorvente a seco for projetado para preenchimento fibroso e a classe de vidro selecionada, a capacidade de temperatura e a estrutura de retenção forem aprovadas para a aplicação.
Não assuma que o preenchimento convencional de escape a seco seja adequado em uma seção úmida. Confirme o projeto do fabricante do silenciador e a exposição pretendida do material antes de usar preenchimento fibroso onde a água do mar possa entrar em contato com ele.
Nem todo silenciador faz isso. Lã de aço inoxidável pode ser usada perto do núcleo perfurado onde o projeto aprovado exige uma camada de proteção metálica.
Não. O recheio de silenciador interno fornece material acústico dentro de um silenciador adequado. O isolamento de escape externo controla a transferência de calor de tubos, coletores ou invólucros de silenciadores.
A BSTFLEX pode analisar fibra de vidro a granel, lã de aço inoxidável, mantas, peças pré-cortadas, cargas pré-pesadas e componentes de recheio fabricados para projetos adequados de silenciadores marinhos secos.

Envie para a BSTFLEX o desenho do escape marinho, a seção transversal do silenciador, a aplicação do motor, a configuração de escape seco ou úmido, as dimensões da zona de embalagem e a especificação do material existente.
Caso não haja uma especificação de embalagem existente disponível, forneça fotografias, uma amostra não utilizada, sempre que possível, e as condições operacionais relevantes. Indique claramente se o material permanecerá em uma seção de escape seco ou se poderá ser exposto a condensado ou água do mar.
Projetos baseados em desenhos e amostras podem ser analisados através do BSTFLEX OEM Muffler Packing Manufacturing Service. Outros materiais e formatos de fornecimento estão disponíveis na gama de produtos Muffler Packing.
Solicitar amostras de gaxeta para silenciador de escapamento marítimo e um orçamento de OEM
