Um protetor térmico de filtro de partículas diesel precisa funcionar em um ambiente que muda repetidamente entre partida a frio, operação normal de escape, regeneração e desligamento. Ele também pode ficar localizado embaixo de um caminhão ou máquina onde vibração, umidade, contaminação da estrada e espaço de instalação limitado fazem parte do serviço diário.
Por esse motivo, o material do protetor térmico de DPF não deve ser selecionado apenas com base em um número de temperatura. O protetor acabado deve proteger os componentes próximos mantendo sua geometria, integridade de fixação e folga necessária ao longo de todo o ciclo de operação.
A BSTFLEX fornece material de protetor térmico de aço inoxidável gofrado para barreiras térmicas personalizadas de escape e pós-tratamento diesel. O material pode ser cortado, dobrado, estampado e moldado de acordo com a geometria necessária do DPF, DOC, tubo de escape ou protetor inferior da carroceria.

Um filtro de partículas diesel captura material particulado do fluxo de escape. Durante a regeneração, a fuligem acumulada é oxidada usando temperaturas elevadas do sistema de escape.
Isso cria um problema de gerenciamento térmico diferente de um painel de carroceria convencional de baixa temperatura. O conjunto de pós-tratamento pode estar localizado próximo a:
O objetivo de uma blindagem térmica DPF é controlar o calor que atinge esses componentes ao redor sem interferir na operação, inspeção ou manutenção do sistema de pós-tratamento.
Esses termos são frequentemente usados juntos, mas podem descrever construções diferentes.
Um Protetor térmico de DPF pode ser uma barreira metálica moldada separada, posicionada ao redor ou ao lado do componente de pós-tratamento.
Isolamento de DPF pode se referir a uma camada isolante incorporada a um protetor multicamada ou a outro conjunto térmico.
Um desenho de compra deve, portanto, estabelecer se o requisito é para:
Estes produtos podem conter materiais metálicos semelhantes, mas têm requisitos de espessura, fabricação e desempenho térmico muito diferentes.
O aço inoxidável é uma família de materiais práticos para a proteção de pós-tratamento a diesel porque a aplicação combina exposição térmica com exigências estruturais e ambientais.
Um protetor de DPF pode sofrer:
Esses requisitos tornam a durabilidade mecânica importante juntamente com o desempenho térmico.

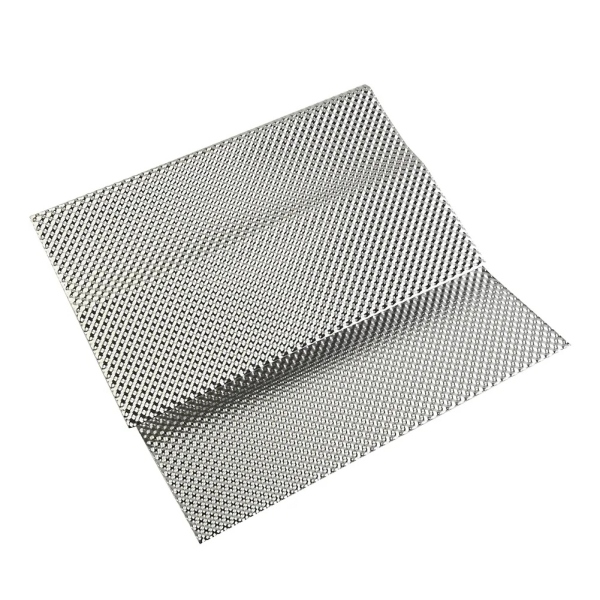

A BSTFLEX Chapa de Barreira Térmica em Aço Inoxidávelusa uma estrutura gofrada em vez de uma superfície completamente plana. Essa geometria pode melhorar a rigidez do metal fino e ajudar o escudo acabado a manter sua forma após o corte e a conformação.

Uma RFQ que mencione apenas “escudo térmico DPF de aço inoxidável” não define completamente o material.
O grau do inoxidável afeta propriedades como:
Se o fabricante do veículo ou equipamento já tiver aprovado um grau, inclua esse requisito exato no desenho e na especificação de compra.
Se a seleção do material permanecer aberta, forneça o ambiente de operação e os requisitos da aplicação para que os graus candidatos possam ser analisados antes da amostragem.
Não substitua um grau de inoxidável por outro unicamente porque ambos são descritos comercialmente como aço inoxidável resistente ao calor.
A localização do escudo altera seu trabalho térmico.
Um escudo localizado próximo à carcaça do DPF enfrenta um ambiente térmico mais severo e normalmente exige consideração cuidadosa do grau do material, das fixações, da expansão térmica e das folgas locais.
Um escudo fixado ao chassi ou à estrutura do assoalho pode ficar mais distante do DPF e atuar principalmente como uma barreira radiante protegendo a carroceria do veículo e os sistemas próximos.
Nos casos em que uma única camada metálica não consegue atingir a condição exigida para o lado protegido dentro do espaço de acomodação disponível, uma camada de isolamento pode ser incorporada ao conjunto.
Esses três projetos não devem compartilhar a mesma especificação de material sem uma análise de engenharia.
Um escudo térmico metálico não deve ser avaliado independentemente de sua folga de instalação.
Quando o metal é separado da superfície do DPF ou do escape, o projeto pode limitar a transferência direta de calor por condução e usar a chapa principalmente como uma barreira radiante.
Se o metal for posicionado diretamente contra o componente quente, esse contato cria um caminho condutivo.
Isso significa que dois escudos feitos do mesmo aço inoxidável podem ter desempenhos diferentes simplesmente porque um tem uma folga de ar eficaz e o outro não.
O desenho deve, portanto, definir:
Verifique a folga mínima com o sistema de escape quente e sob o movimento esperado do veículo, não apenas quando o sistema estiver frio na oficina.

Grandes áreas planas de chapa fina de aço inoxidável podem flexionar com relativa facilidade. Aumentar a espessura do metal pode melhorar a rigidez, mas também aumenta a massa e o uso de material.
A estamparia adiciona geometria tridimensional à chapa e pode melhorar a estabilidade estrutural sem depender apenas de uma bitola de metal base mais pesada.
Para proteções térmicas de pós-tratamento a diesel, uma estrutura estamparia pode apoiar:
O padrão de estamparia deve permanecer compatível com a operação de conformação subsequente. As áreas ao redor de curvas fechadas, furos ou interfaces de montagem podem exigir considerações de ferramentas diferentes do centro amplo do painel.
| Construção | Papel de design típico | Principais itens a especificar |
|---|---|---|
| Camada única de aço inoxidável estampado | Barreira radiante rígida com espaçamento controlado | Classe, bitola, padrão, geometria, folga de ar e montagem |
| Camada metálica dupla | Cria separação adicional dentro do conjunto de proteção | Revestimentos interno e externo, espaçamento, junção e construção de bordas |

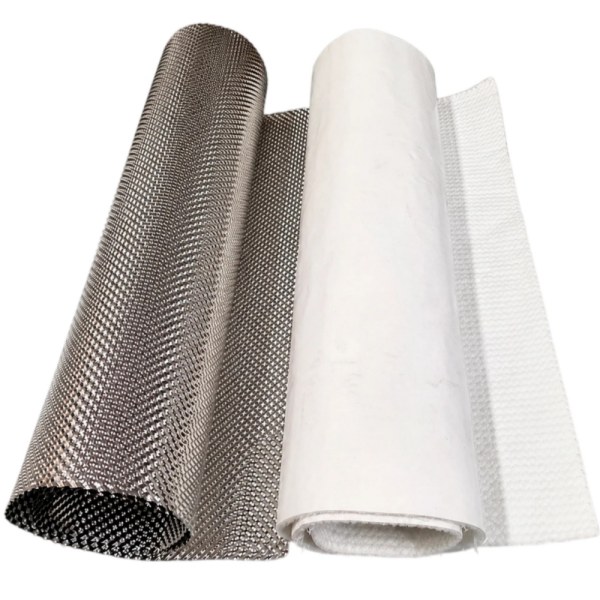

| Revestimento de aço inoxidável mais isolamento | Adiciona resistência térmica onde uma barreira metálica isolada é insuficiente | Revestimento, material de isolamento, espessura, suporte e fechamento de bordas |
| Conjunto isolado totalmente conformado | Proteção térmica específica para a aplicação pronta para instalação | Desenho completo, interfaces, requisito térmico e critérios de aceitação |
Não transfira a capacidade de temperatura do aço inoxidável diretamente para o isolamento, suporte, fixadores ou conjunto concluído. Cada camada deve ser adequada para sua própria condição de operação.
Uma proteção térmica de DPF não deve ser validada apenas durante a operação do motor em regime permanente.
O programa de teste deve representar o ciclo de trabalho de pós-tratamento relevante, incluindo as condições que criam a temperatura mais alta da proteção ou do componente protegido.
Dependendo do programa do veículo, isso pode incluir:
Não assuma que a condição mais quente ocorre enquanto o veículo está em movimento. A redução do fluxo de ar após uma mudança de ciclo de trabalho ou desligamento pode alterar as temperaturas ao redor do conjunto de pós-tratamento.
O aquecimento altera as dimensões dos componentes do escapamento e de suas proteções. O resfriamento inverte esse movimento.
Se uma proteção de aço inoxidável estiver fortemente restrita em vários pontos de fixação, a expansão e a contração repetidas podem criar tensões locais ao redor de abas, fixadores, dobras ou furos.
O projeto de montagem deve, portanto, considerar o movimento térmico, bem como a vibração.
Os recursos úteis podem incluir específicos do projeto:
Estas são opções de projeto, não requisitos universais. Suas dimensões e uso devem ser desenvolvidos para a proteção real.
Um espaço de ar ao redor do painel principal não impede a condução de calor através de um suporte ou fixador conectado a um componente de escapamento quente.
Durante uma revisão da proteção do DPF, rastreie o caminho completo do calor através de:
Se um componente protegido permanecer excessivamente quente, mesmo que a superfície ampla da proteção funcione bem, uma fixação condutiva pode ser uma das áreas que exigem investigação.
Muitos sistemas de pós-tratamento a diesel são posicionados sob veículos comerciais, ônibus, equipamentos de construção ou outras máquinas.
Portanto, a proteção pode enfrentar condições que não existem em um teste térmico de laboratório protegido.
Dependendo da aplicação, a validação pode precisar considerar:
Um material que passa em um teste térmico inicial ainda deve ser avaliado quanto às condições de durabilidade relevantes para o veículo.
Os sistemas de DPF são conjuntos que requerem manutenção. Uma proteção térmica não deve transformar a inspeção de rotina ou a manutenção do filtro em uma operação de desmontagem desnecessária.
Antes de finalizar o contorno da proteção, identifique os requisitos de acesso para:
Se uma proteção precisar ser removida durante a manutenção normal, o design de fixação deve suportar a instalação repetida sem deformação descontrolada.
O acesso para manutenção deve ser mostrado no desenho de montagem em vez de ser descoberto após a instalação da primeira proteção de produção.
O pós-tratamento diesel moderno pode incluir vários componentes, como o catalisador de oxidação diesel, o filtro de partículas diesel e o sistema de redução catalítica seletiva.
Não use "proteção DPF" como um nome genérico para todas as barreiras térmicas no conjunto completo de pós-tratamento.
Para um desenho de OEM, identifique a localização real:
Isso torna as discussões com fornecedores mais precisas e ajuda a evitar que diferentes zonas térmicas sejam tratadas como um requisito de material idêntico.
Uma proteção de tubo de escape convencional lida principalmente com o calor produzido pelo escape que flui através de um tubo. Uma proteção na área do DPF faz parte de um ambiente de pós-tratamento maior que pode sofrer condições térmicas variáveis associadas à operação e regeneração do filtro.
Por esse motivo, uma especificação de proteção de tubo não deve ser copiada automaticamente para o conjunto do DPF sem revisar:
Para mais opções de gerenciamento térmico de exaustão, consulte a linha BSTFLEX Exhaust Heat Shield Insulation.
O estágio de fornecimento deve ser identificado antes da cotação.

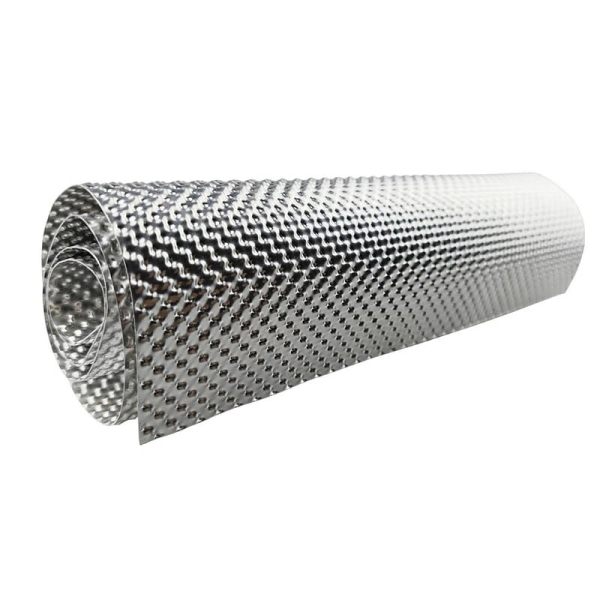

Matéria-prima: chapa de aço inoxidável gofrada fornecida para corte e conformação pelo próprio cliente.
Blank cortado: um perfil plano definido pronto para conformação subsequente.
Componente conformado: uma proteção metálica tridimensional com as dobras, furos, abas e bordas necessárias.
Componente isolado: uma proteção completa contendo camadas de metal e isolamento térmico.
Se um componente estampado acabado for necessário, os clientes também podem revisar o BSTFLEX Escudos Térmicos de Estampagem de Metal linha.
| Item do Desenho | Informação Necessária |
|---|---|
| Material | Grau de aço inoxidável e especificação de material aplicável |
| Espessura do metal base | Bitola nominal e tolerância |
| Relevo | Referência do padrão, orientação e requisitos de perfil controlado |
| Geometria acabada | Contorno geral, superfícies curvas, flanges e recursos formados |
| Montagem | Furos, rasgos, abas, suportes e referências de fixação |
| Folga | Espaçamento necessário em relação ao DPF e componentes circundantes |
| Bordas | Condição aparada, rebarbada, virada, dobrada ou outra condição especificada |
| Construção em camadas | Camada única, múltiplas camadas de metal ou metal mais isolamento |
| Lado da fonte de calor | Orientação claramente marcada |
Os fornecedores de materiais podem avaliar um projeto de forma mais eficaz quando o requisito térmico descreve a instalação em vez de fornecer uma única temperatura isolada.
Informações úteis incluem:
Identifique quais valores são medidos, calculados ou estimados. Isso evita que uma premissa de desenvolvimento inicial seja tratada posteriormente como um requisito de produção verificado.
Os certificados de material estabelecem informações sobre o metal fornecido. Eles não demonstram o desempenho térmico do escudo DPF instalado.
A validação do veículo ou equipamento deve examinar o conjunto completo.
Desempenho térmico: medir os componentes protegidos sob o ciclo de trabalho acordado, incluindo condições relacionadas à regeneração, quando aplicável.
Durabilidade mecânica: inspecionar abas, furos, costuras e a forma no estado livre após a exposição exigida a ciclos e vibração.
Folga: verificar se a proteção não entra em contato com o DPF, tubulação de escape ou sistemas adjacentes durante toda a operação.
Durabilidade ambiental: avaliar corrosão ou contaminação quando relevante para a instalação.
Manutenibilidade: confirmar que os sensores, abraçadeiras e interfaces de manutenção do filtro necessários permaneçam acessíveis.
O aço inoxidável é amplamente adequado para proteção térmica de DPF e pós-tratamento de diesel, porque essas aplicações podem combinar alta exposição térmica, vibração e condições ambientais na parte inferior da carroceria. O grau exato de aço inoxidável e a construção da proteção devem ser selecionados para o sistema específico.
Um DPF opera em um ambiente de exaustão de alta temperatura e pode sofrer cargas térmicas elevadas durante a regeneração. Uma proteção térmica ajuda a controlar a exposição ao calor dos componentes ao redor do veículo ou equipamento.
O alumínio pode ser considerado para algumas barreiras radiantes secundárias ou montadas na carroceria, onde as condições térmicas medidas o permitam. Uma proteção de DPF com ajuste próximo deve ser selecionada a partir de seu ambiente operacional real, em vez de apenas pelo peso.
Não. A chapa de aço inoxidável pode formar a barreira metálica ou a capa externa. Um escudo DPF isolado também contém uma camada de isolamento térmico separada. A construção completa deve ser mostrada na especificação.
O aumento da espessura do metal altera a resistência mecânica e a rigidez, mas a espessura da chapa por si só não define a proteção térmica. O entreferro, a cobertura, a condição da superfície, as camadas de isolamento e os caminhos térmicos de montagem também influenciam o desempenho.
Sim, quando a regeneração representa uma condição operacional relevante de alta temperatura para a aplicação. O ciclo de validação deve reproduzir as condições térmicas que o escudo de produção deverá enfrentar.
A BSTFLEX fornece chapas de barreira térmica de aço inoxidável gofrado e apoia projetos de tamanhos de chapas personalizados, padrões e escudos térmicos conformados de acordo com desenhos, amostras e requisitos de aplicação.
A BSTFLEX fornece chapa de barreira térmica de aço inoxidável gofrado para filtro de partículas a diesel, conversor catalítico, tubo de escape e outros projetos de proteção térmica automotiva ou para serviços pesados.
Envie o desenho do conjunto de pós-tratamento, o grau de aço inoxidável necessário, a espessura do metal base, o requisito de gofragem, as dimensões acabadas e a quantidade de protótipos. Inclua a posição do DPF, o layout de montagem, a folga disponível e as condições operacionais, quando disponíveis.
Para ambientes térmicos excepcionalmente exigentes em que uma liga de níquel esteja sendo considerada, a BSTFLEX também oferece material de escudo térmico de Inconel Alloy 625. A alternativa deve ser avaliada em relação a um requisito de material definido, em vez de ser tratada como uma atualização automática.
