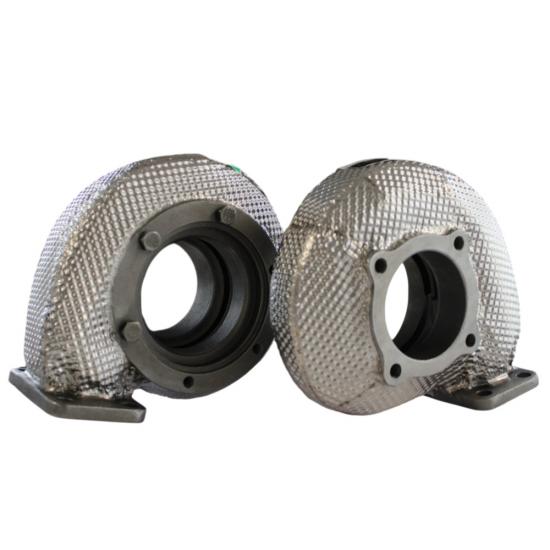

A BSTFLEX fabrica escudos térmicos estampados para turbocompressores para o lado quente de sistemas turbo automotivos e industriais. Cada escudo metálico é moldado em torno do espaço disponível, pontos de montagem e componentes que precisam de proteção. Envie um desenho, uma amostra ou fotografias da instalação para que possamos analisar a forma, o material e o método de fixação para o seu projeto.

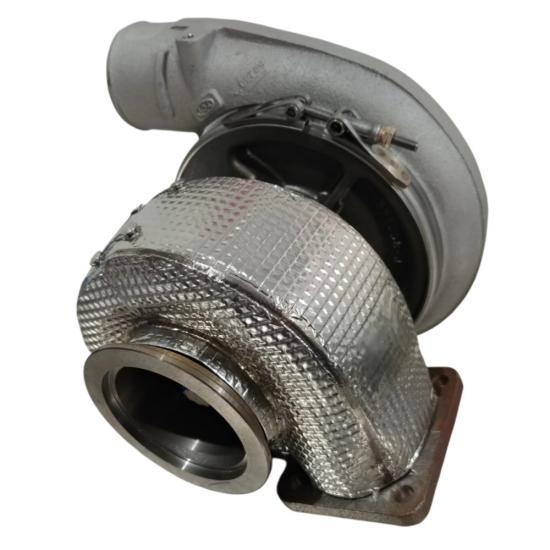

Um escudo metálico moldado para a instalação do turbo
Um turbocompressor fica próximo a mangueiras, fiação, sensores e painéis da carroceria. Um escudo rígido fornece uma barreira definida entre essas peças e a carcaça da turbina ou componentes de exaustão próximos. Seu desempenho depende da geometria instalada, incluindo cobertura, folga, fluxo de ar e a maneira como o calor pode viajar através dos pontos de montagem.
Podemos desenvolver um perfil estampado com nervuras moldadas ou áreas em relevo onde o projeto exigir rigidez adicional. Aberturas e formatos de borda podem ser planejados em torno da entrada e saída da turbina, componentes da válvula wastegate, atuadores, sensores e acesso para manutenção. O projeto final também deve deixar espaço para expansão térmica e evitar o contato com peças móveis ou sensíveis ao calor.
Opções de construção para projetos OEM
| Item de projeto | Escolhas de projeto a definir |
|---|---|
| Metal | O aço inoxidável é um ponto de partida comum para um escudoperto do lado da turbina. Outros metais são avaliados em relação ao local real, exposição à temperatura, condições de corrosão e requisitos de conformação. |
| Estrutura | Uma carcaça metálica única moldada, ou um conjunto metálico isolado quando o objetivo térmico e o espaço disponível exigirem. A construção em camadas é acordada para o projeto específico. |
| Forma | Contornos estampados, relevos locais, nervuras, dobras, recortes e tratamentos de borda com base no desenho e no plano de ferramentas. |
| Fixação | Orifícios de montagem, suportes ou outros recursos de fixação especificados; o local e o método de montagem são verificados em relação à instalação real do turbo. |
| Fornecimento | Requisitos de protótipo e produção repetida, pontos de inspeção e embalagem acordados durante a cotação. |
O grau do material, a espessura da chapa, o isolamento, as tolerâncias e o desempenho térmico são especificados de acordo com a aplicação. Um grau de metal ou uma temperatura de teste por si só não estabelece a temperatura atingida no lado protegido de um escudo instalado.
Onde o escudo pode ser usado
- Carcaça da turbina do turbocompressor e componentes adjacentes do lado quente
- Compartimentos do motor com folga limitada em torno de mangueiras, cabos ou sensores
- Saída de exaustão do turbo e painéis próximos da carroceria ou do equipamento
- Conjuntos de motor OEM, programas de substituição e instalações turbo personalizadas
Da amostra à peça de produção
Para uma peça nova, primeiro verificamos a fonte de calor, as peças a serem protegidas e o espaço disponível para um escudo metálico. Em seguida, analisamos o desenho ou a amostra para conformação, montagem, segurança das bordas e inspeção repetível. O ajuste do protótipo e o desempenho térmico devem ser verificados na montagem real do cliente antes que uma especificação de produção seja aprovada.
Se o projeto também exigir um escudo para o coletor de escape, veja nosso escudo térmico do coletor de escape. Para um material de base metálico moldável, veja a chapa de escudo térmico de aço inoxidável em relevo. Navegue pela linha de escudos térmicos de estampagem metálica para outros componentes moldados.
O que incluir na sua RFQ
Envie um desenho 2D ou modelo 3D, se disponível, layout do turbocompressor e exaustão, cobertura necessária, locais de montagem, folgas mínimas, condições térmicas esperadas, exposição ambiental, quantidade alvo e quaisquer requisitos de teste ou inspeção. Fotografias da área instalada e de uma peça existente são úteis quando um desenho não está disponível. Analisaremos as informações e proporemos a próxima etapa de amostragem.
Perguntas frequentes
Este é o mesmo produto que uma manta térmica para turbo?
Não. Esta página cobre um escudo térmico metálico rígido e moldado com um arranjo de montagem definido. Uma manta térmica para turbo é uma cobertura de isolamento flexível instalada em torno da carcaça da turbina. A escolha depende do layout da montagem e do objetivo térmico.
Vocês podem fazer um escudo a partir de uma amostra existente?
Sim. Envie a amostra ou fotografias nítidas com dimensões, detalhes de montagem e a aplicação pretendida. Um desenho ou modelo 3D ajuda a confirmar pontos críticos de ajuste antes da fabricação das ferramentas e da amostragem.
Qual temperatura o escudo pode suportar?
Não existe uma classificação única para todos os escudos térmicos estampados para turbocompressores. A classe do metal, a construção, a distância da fonte de calor, o fluxo de ar e o ciclo de trabalho afetam o resultado. Compartilhe as condições de operação e a meta de temperatura do lado protegido para que o projeto possa ser avaliado.
