Design de Escudo Térmico de Metal Estampado: Embossing, Nervuras, Flanges e Detalhes de Bordas

Oct 29, 2026

Uma blindagem térmica de metal estampado começa como material em chapa, mas a peça acabada é definida por muito mais do que a liga e a espessura. Relevos, nervuras conformadas, flanges, dobras de borda, elementos de fixação e áreas planas locais influenciam o fato de uma blindagem fina manter sua forma, ajustar-se ao conjunto de exaustão e poder ser produzida repetidamente.

Para um comprador OEM, esses detalhes devem ser tratados como requisitos de engenharia em vez de recursos estéticos. Um desenho que especifica apenas "escudo térmico de aço inoxidável" ou "escudo de alumínio com relevo" ainda deixa grandes questões sem solução: Quais áreas têm relevo? Quais superfícies devem permanecer planas? Onde a peça está localizada durante a inspeção? Como as bordas são acabadas? Quais elementos conformados são críticos para o encaixe?

A BSTFLEX fornece escudos térmicos de estampagem de metale suporta proteção de escape personalizada a partir de desenhos, amostras e requisitos de aplicação. As referências de produtos rígidos existentes incluem oEscudo Térmico do Coletor de Escape e Escudo Térmico Estampado do Turboalimentador.

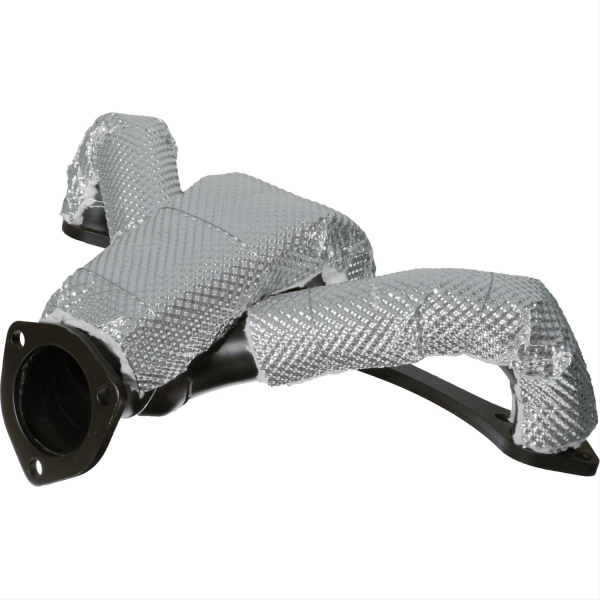

stamped metal heat shield

O Que É um Escudo Térmico de Metal Estampado?

Um protetor térmico de metal estampado é um componente de chapa metálica moldada projetado para criar uma barreira térmica entre um componente quente e as peças ao redor. Aplicações automotivas e de escape comumente usam alumínio, aço inoxidável ou outras ligas resistentes ao calor, dependendo da temperatura, do ambiente mecânico e da construção necessária.

A chapa pode ser plana antes da moldagem ou pode receber primeiro um padrão em relevo. O protetor acabado pode incluir:

  • geometria de carcaça tridimensional;
  • superfícies recravadas ou com relevo;
  • nervuras ou frisos moldados;
  • abas de montagem;
  • flanges e dobras de borda;
  • furos ou ranhuras;
  • recortes para sensores e conexões;
  • construções de camada única ou multicamadas específicas para o projeto.

Estes recursos não devem ser adicionados de forma independente. Alterar um pode afetar outro. Por exemplo, uma nervura conformada pode aumentar a rigidez local, mas também pode alterar o comportamento da chapa durante a próxima operação de conformação.


O Relevo Altera Mais do que a Aparência

O relevo cria um padrão tridimensional controlado em chapas finas. Em aplicações de escudos térmicos, o padrão em relevo pode melhorar a rigidez e ajudar uma chapa metálica fina a reter sua forma após o corte e a conformação.

No entanto, a chapa em relevo já não é idêntica à chapa plana original. O padrão altera a geometria local e introduz deformação antes que a peça final seja conformada. Por essa razão, a profundidade do relevo, o padrão e a sequência de conformação devem ser considerados em conjunto.

Ao especificar um escudo térmico de metal em relevo, defina pelo menos:

  • material base;
  • espessura nominal do metal;
  • padrão de relevo;
  • direção do padrão quando relevante;
  • área em relevo;
  • áreas que devem permanecer planas;
  • requisitos subsequentes de conformação.

A BSTFLEX fornece chapa de escudo térmico de aço inoxidável em relevo em várias opções de espessura fina e suporta diferentes padrões de relevo. Uma chapa de escudo térmico de alumínio em relevo também está disponível para projetos que exigem construção em alumínio.

As páginas de materiais devem permanecer o destino de compra para chapas brutas ou semiacabadas. Um escudo estampado acabado deve ser especificado pela sua geometria final, requisitos de montagem e aplicação.


Mantenha as Áreas Planas Críticas Planas

Nem toda superfície se beneficia da estampagem.

Uma face de montagem pode precisar se apoiar contra um suporte. Uma arruela pode exigir uma área de apoio definida. Uma referência (datum) usada durante a inspeção pode precisar de uma superfície de referência estável. Um flange pode precisar se acoplar a outra peça sem que um pico estampado altere sua posição.

Esses locais devem ser marcados no desenho como áreas planas ou controladas de outra forma, quando necessário.

Por exemplo, o corpo de uma proteção ampla pode usar um padrão estampado enquanto as áreas imediatamente ao redor dos furos de montagem permanecem planas. Isso não torna as zonas planas menos importantes. Elas podem ser os recursos que controlam como toda a proteção se apoia no veículo.

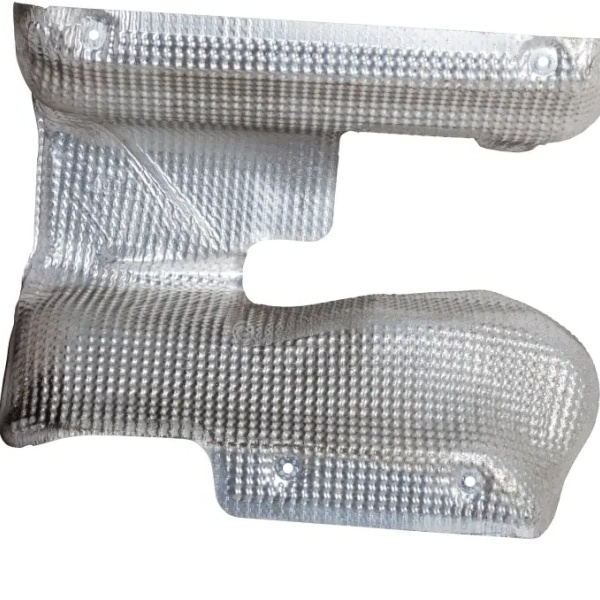

stamped metal heat shield

Nervuras e Ressaltos São Elementos Estruturais

Grandes áreas de chapa metálica sem suporte podem ser flexíveis. Uma nervura ou ressalto formado pode alterar a rigidez local sem simplesmente aumentar a espessura do metal base em todo o componente.

Para um desenho de escudo térmico, identifique quais nervuras são funcionais e qual geometria pode ser ajustada durante a revisão de fabricação.

Uma nervura funcional pode ser usada para:

  • endurecer um painel largo;
  • ajudar a manter um contorno formado;
  • separar superfícies locais;
  • controlar a deformação ao redor de uma área de montagem;
  • fornecer folga ao redor de outro componente.

Não assuma que copiar a aparência visual de uma nervura existente reproduz automaticamente sua função. O material circundante, a profundidade, a direção e a relação com os elementos de montagem são cruciais.

Da mesma forma, adicionar nervuras extras para tornar uma peça “mais forte” não é automaticamente uma melhoria. A alteração pode afetar a conformação, a folga, o peso, a resposta à vibração ou o espaço disponível ao redor do escapamento.


Flanges Controlam Formato, Interfaces e Montagem

Um flange é frequentemente um dos elementos mais importantes em um escudo térmico de metal conformado. Ele pode endurecer uma borda, fornecer uma superfície de fixação ou definir a interface com outro componente.

A RFQ deve distinguir vários requisitos relacionados a flanges:

Elemento do flange O que o comprador deve definir
Posição do flange Sua relação com a geometria principal do escudo e a referência de montagem
Ângulo do flange Orientação nominal e qualquer requisito crítico de ajuste
Largura do flange Área estrutural ou de apoio necessária
Localização do furo Posição relativa ao sistema de referência (datum) aprovado
Folga adjacente Espaço necessário ao redor do escapamento, mangueiras, suportes ou componentes da carroceria
Tratamento de borda Requisito de acabamento cortado, dobrado, laminado ou especificado de outra forma

Se um flange for dobrado à mão durante cada instalação de teste para fazer os furos alinharem, o projeto ainda não possui uma geometria de produção controlada. O ajuste deve ser medido, revisado e transferido para o projeto aprovado, quando apropriado.


O Design de Bordas Merece Sua Própria Chamada no Desenho

Escudos térmicos de metal fino podem ter longas bordas expostas, incluindo áreas alcançadas durante a montagem ou manutenção do veículo. A geometria da borda, portanto, afeta mais do que a aparência.

Dependendo do projeto, uma borda pode ser:

  • deixado como uma borda de corte controlada;
  • dobrado;
  • com bainha;
  • enrolado;
  • incorporado em um flange;
  • coberto ou unido como parte de uma construção multicamada.

A opção apropriada depende da espessura da chapa, da geometria da peça, do ferramental e da aplicação. Não especifique uma borda enrolada ou com bainha apenas com base em uma fotografia sem verificar se o material e a geometria ao redor permitem essa operação.

Onde for provável que uma borda seja manuseada durante a montagem, identifique esse requisito durante a revisão do projeto e não após a conclusão do ferramental de produção.

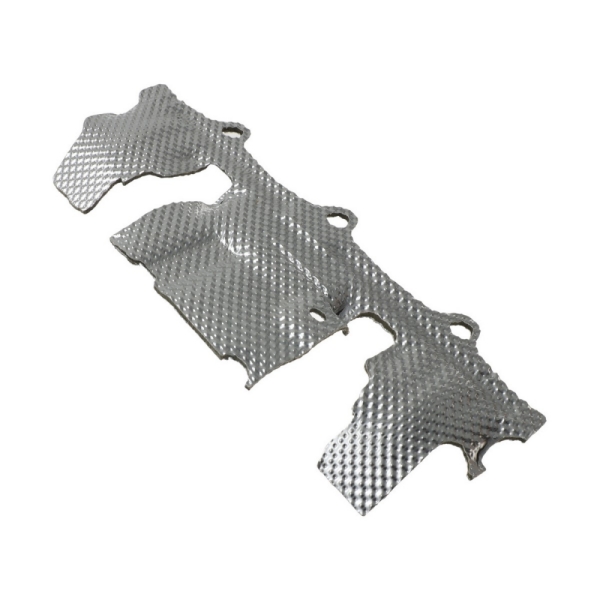

stamped metal heat shield

Os Furos de Fixação Devem Ser Localizados a Partir de Datuns Funcionais

Um furo de fixação só é útil quando sua posição é controlada em relação ao resto da blindagem.

Para um protetor térmico estampado personalizado, defina o sistema de referência usado para inspecionar recursos críticos de fixação. Evite cotar cada furo de forma independente a partir de bordas externas não relacionadas se essas bordas não controlarem a montagem.

O desenho deve deixar claro:

  • quais superfícies ou recursos estabelecem a localização da peça;
  • quais furos são referências primárias de fixação;
  • se um furo é redondo ou intencionalmente oblongo;
  • qual direção um furo oblongo permite de ajuste;
  • quais superfícies ao redor exigem folga após a montagem.

Onde o protetor utiliza abas de fixação formadas, o ângulo da aba e a posição do furo devem ser avaliados em conjunto. Um furo pode atender às suas coordenadas de desenho bidimensional e ainda assim estar posicionado incorretamente na montagem instalada se a aba tiver sido formada com o ângulo errado.


Os Recortes Precisam de Informações Suficientes para Proteger Seu Propósito

Os protetores de escape estampados frequentemente incluem aberturas para sensores, conexões, fixadores ou acesso para manutenção.

Um recorte deve, portanto, ser cotado de acordo com o que ele deve liberar, em vez de ser copiado de uma amostra antiga sem contexto.

Quando possível, identifique:

  • o componente que passa através ou ao lado da abertura;
  • a folga de montagem necessária;
  • se a abertura deve permitir acesso de ferramentas;
  • se a borda ao redor requer reforço;
  • se o recorte altera a cobertura térmica necessária.

Uma abertura maior pode simplificar a montagem enquanto expõe mais a fonte de calor. Uma abertura menor pode melhorar a cobertura, mas tornar a manutenção impossível. A geometria final precisa equilibrar ambas as funções.


A Altura Relevada e a Espessura do Metal São Medidas Diferentes

Essa distinção é importante ao comparar cotações.

Uma chapa de metal de 0,20 mm não se torna uma chapa de metal com vários milímetros de espessura simplesmente porque o padrão em relevo tem maior altura geral de perfil. A espessura do metal base e o perfil em relevo acabado são dimensões diferentes.

Para um protetor multicamada, a distinção se torna ainda mais importante. A especificação pode precisar identificar:

  • espessura do metal;
  • altura do perfil em relevo;
  • espessura do isolamento;
  • espessura total da montagem acabada.

Não use uma dessas medidas como substituta para as outras.


A Conformabilidade Deve Ser Revisada Antes que o Desenho Seja Congelado

Um projeto pode ser fácil de modelar em CAD e difícil de formar repetidamente a partir de chapas finas.

Raios apertados, formatos locais profundos, transições abruptas e vários recursos próximos podem impor demandas significativas sobre o material durante a conformação. Uma chapa estampada pode se comportar de maneira diferente da mesma liga em sua condição plana original.

É por isso que o fornecedor de produção deve revisar a geometria proposta antes que o comprador trate cada recurso como fixo.

A revisão deve identificar:

  • recursos que são funcionalmente críticos;
  • recursos que podem ser ajustados para a fabricabilidade;
  • áreas em risco de distorção excessiva;
  • zonas planas necessárias para montagem ou inspeção;
  • condições de borda que exigem processamento especial;
  • recursos que podem exigir mais de uma etapa de conformação.

Isso não significa que o fornecedor deva alterar a peça sem aprovação. Significa que o feedback de fabricabilidade deve ocorrer cedo o suficiente para que uma alteração aprovada não exija um redesign desnecessário mais tarde.


Um Protótipo Deve Verificar Mais do que Apenas a Forma Externa

A primeira amostra deve ser verificada em relação ao desenho e à montagem pretendida.

Para uma proteção térmica de metal estampada, as verificações úteis de amostra incluem:

Verificação da amostra O que confirmar
Ajuste geral A proteção corresponde ao coletor, turbocompressor ou conjunto de escapamento pretendido
Recursos de montagem Furos, rasgos e abas alinham-se sem forçamento inexplicável
Folga As distâncias críticas do lado quente e do componente protegido permanecem aceitáveis
Estampagem em relevo O padrão e as zonas planas correspondem ao requisito aprovado
Nervuras formadas As nervuras necessárias mantêm a localização e a geometria pretendidas
Bordas O tratamento da borda corresponde ao desenho e ao requisito de manuseio
Acesso para manutenção O escudo não obstrui os fixadores, sensores ou pontos de manutenção necessários

Se o protótipo exigir corte, curvatura ou ampliação de furos durante a instalação, registre a modificação. O desenho de produção aprovado deve descrever a geometria aceita em vez de depender de ajustes de oficina não documentados.


Não transforme uma página de material em uma especificação de peça acabada

As páginas de materiais da BSTFLEX e as páginas de produtos estampados atendem a diferentes intenções de compra.

A Folha de barreira térmica de aço inoxidável e a Folha de barreira térmica de alumínio com relevo são pontos de partida apropriados quando o comprador precisa de material para escudo térmico.

A categoria Escudos térmicos estampados em metal é a rota correta quando o requisito é um componente formado acabado.

Para uma aplicação existente, os compradores também podem analisar o Exhaust Manifold Heat Shield e o Stamped Turbocharger Heat Shield como exemplos de proteção térmica de escape rígida.


O que enviar para uma RFQ de escudo térmico estampado personalizado

Uma RFQ útil fornece informações suficientes para compreender tanto a peça quanto a sua instalação.

Incluir:

  • desenho em 2D e dados em 3D disponíveis;
  • amostra de referência, quando aplicável;
  • classe de material e espessura nominal, se fixas;
  • requisito de estampagem;
  • áreas planas críticas;
  • nervuras funcionais ou características conformadas;
  • pontos de referência de montagem, furos e rasgos;
  • requisitos das bordas;
  • folgas de instalação críticas;
  • componente que requer proteção térmica;
  • quantidade de protótipos;
  • quantidade de produção esperada;
  • documentos de inspeção ou aprovação de amostra necessários.

Quando um detalhe ainda não tiver sido finalizado, identifique-o como aberto para revisão de fabricação em vez de atribuir um valor arbitrário simplesmente para concluir o desenho.


Perguntas Frequentes

Por que as proteções térmicas metálicas automotivas são gofradas?

A gofragem cria um padrão tridimensional em chapa fina que pode aumentar a rigidez e ajudar o material a manter sua forma. O padrão de gofragem ainda deve ser considerado em conjunto com as operações de conformação subsequentes e a geometria final da proteção.

A altura gofrada é a mesma que a espessura da chapa?

Não. A espessura da chapa descreve o metal base. A altura gofrada descreve o perfil de superfície tridimensional produzido pelo padrão. Elas devem ser especificadas separadamente.

Por que algumas áreas de uma proteção térmica estampada são deixadas planas?

Zonas planas podem ser necessárias ao redor de furos de montagem, referências de inspeção, superfícies de acoplamento ou outros locais onde uma superfície gofrada interferiria na montagem ou na medição.

Uma proteção térmica estampada pode incluir nervuras e abas de montagem?

Sim, uma proteção térmica conformada pode incorporar nervuras, frisos, abas, flanges, furos e outros recursos específicos da aplicação. Sua geometria e fabricabilidade devem ser revisadas como parte do projeto completo da peça.

Um comprador OEM deve enviar um desenho ou uma amostra física?

Um desenho controlado é preferido para definir os requisitos de produção, enquanto uma amostra física pode fornecer geometria útil e contexto de instalação. Para o desenvolvimento de substituição, identifique qualquer desgaste, distorção ou modificação anterior na amostra antes de tratá-la como a referência de produção.

A BSTFLEX pode fabricar proteções térmicas metálicas estampadas personalizadas?

A BSTFLEX apoia projetos personalizados de proteções térmicas metálicas com base em desenhos, amostras e requisitos de instalação. Os requisitos de material, espessura, gofragem, geometria, montagem e validação devem ser confirmados para o projeto individual antes da produção.


Solicitar uma Revisão de Proteção Térmica Metálica Estampada

A BSTFLEX apoia proteções de escape rígidas personalizadas para aplicações automotivas e industriais. Os produtos atuais de proteção térmica metálica incluem proteção conformada para coletor e turbocompressor, enquanto materiais de aço inoxidável e alumínio gofrados estão disponíveis separadamente para requisitos de compra de material.

Envie para a BSTFLEX o seu desenho, amostra ou informação de instalação da proteção térmica com o requisito de material, recursos de montagem críticos, quantidade esperada e requisitos de aprovação de amostra.
