Quando Substituir uma Manta de Turbo: Ciclos Térmicos, Contaminação por Óleo e Reutilização

Oct 31, 2026

Resposta rápida: retire uma manta térmica de carcaça de turbina de serviço quando estiver encharcada de óleo ou combustível, com isolamento exposto, costuras abertas, pontos de fixação danificados, ferragens de retenção danificadas, distorção severa, identidade incerta ou um ajuste que não libere mais a válvula de descarga e as linhas próximas. Uma manta não deve ser aprovada para reutilização apenas porque sua capa externa ainda parece aceitável.

Não há um intervalo de substituição universal para todas as mantas térmicas de turbo. A vida útil depende da construção completa, da temperatura da carcaça da turbina, do ciclo de trabalho, da vibração, da contaminação, da precisão da instalação e de o produto ter sido projetado para ser removido após ciclos térmicos. Portanto, a inspeção requer tanto uma verificação de condição quanto uma análise do histórico do produto.

Este guia refere-se à manta de isolamento flexível instalada ao redor da carcaça da turbina do turbocompressor. Ele não cobre um produto de contenção do lado do compressor. Para essa aplicação de segurança separada, consulte Inspeção da Manta de Segurança para Turbo.

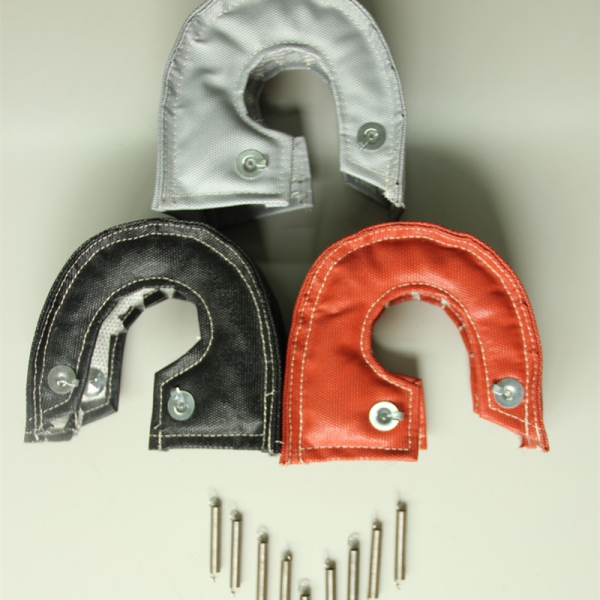

turbine housing blanket

O que uma inspeção de manta térmica de turbo precisa decidir?

Uma inspeção deve levar a uma de quatro decisões documentadas:

Decisão Base Típica Ação Necessária
Continuar em serviço A manta permanece ajustada corretamente, seca, segura e dentro dos critérios de condição aprovados. Registre a inspeção e o próximo gatilho de revisão.
Corrigir a instalação A manta em si aparenta estar em condições de uso, mas as ferragens aprovadas estão soltas, passadas incorretamente ou faltando. Desligue, resfrie o sistema e corrija a instalação com os componentes especificados. Reinspecione a manta e as áreas de ancoragem antes do uso.
Quarentena para avaliação A condição é incerta devido à contaminação, exposição incomum ao calor, um reparo não documentado, um número de peça desconhecido ou uma configuração alterada do turbocompressor. Mantenha a manta fora de serviço e obtenha uma disposição para o produto e a construção exatos.
Substituir O isolamento está exposto, as costuras ou pontos de fixação falharam, a manta está saturada com um fluido inflamável, o ajuste não está mais estável ou o produto foi rejeitado após a avaliação. Corrija a causa subjacente e solicite uma substituição com base na instalação atual, e não apenas no formato da manta danificada.

A decisão deve ser baseada no conjunto completo: capa externa, revestimento da face quente, núcleo de isolamento, costuras, acabamento de borda, âncoras, molas ou arame de amarração. Substituir uma mola não restaura uma manta cuja área de ancoragem ou isolamento já tenha falhado.


Inspecione Apenas Após o Turbocompressor Ter Arrefecido

Não manuseie nem ajuste uma manta térmica de turbo em um turbocompressor quente. Desligue o equipamento, evite a partida acidental e permita que o turbocompressor e os componentes de exaustão ao redor esfriem de acordo com o procedimento de serviço aplicável.

Antes de tocar na manta, registre o motivo pelo qual ela está sendo inspecionada. Gatilhos de inspeção úteis incluem:

  • a primeira verificação planejada após a instalação e os ciclos operacionais iniciais;
  • serviço de rotina do motor ou do turbocompressor;
  • um vazamento de óleo, combustível ou líquido de arrefecimento;
  • fumaça persistente, odor incomum ou resíduo úmido visível;
  • uma mola solta, arame quebrado ou manta deslocada;
  • contato com o atuador, articulação, mangueira, fiação ou suporte;
  • uma alteração no turbocompressor, na carcaça da turbina ou na tubulação próxima;
  • operação fora das condições aprovadas de temperatura ou de trabalho;
  • remoção de uma manta que possa ser considerada para reutilização.

Use as instruções específicas do produto quando elas definirem intervalos de inspeção, restrições de remoção ou critérios de substituição. Este artigo fornece uma estrutura de aquisição e avaliação de condições; ele não substitui essas instruções.


Lista de Verificação para Inspeção de Manta Térmica de Turbo

Área de Inspeção O que Procurar Por Que Isso Importa
Posição de instalação Movimento, flacidez, acúmulo, uma abertura ou uma manta que tenha saído da posição aprovada. Uma manta deslocada pode expor a área de cobertura pretendida ou interferir em peças próximas.
Capa externa Cortes, furos, áreas desgastadas, descoloração local severa, pontos duros, bolhas, delaminação ou manchas de fluidos. A capa externa protege e contém o isolamento interno. A aparência da superfície por si só não pode confirmar as camadas ocultas.
Costuras e deblrun de bordas Fio quebrado, costura aberta, debrum puxado, desfiamento ou isolamento visível através de uma borda. A falha na costura pode permitir o movimento do isolamento e a perda de forma.
Pontos de fixação Áreas de ancoragem rasgadas, furos alargados, rebites soltos, lingüetas distorcidas ou âncoras se afastando da manta. A carga de retenção é transferida através dessas áreas; o dano local não é meramente cosmético.
Molas e arame de fixação Ferragens ausentes, esticadas, deformadas, quebradas, corroídas ou passadas incorretamente. As ferragens devem manter o padrão aprovado sem danificar a manta ou interferir no turbocompressor.
Folga da válvula wastegate e do atuador Marcas, atrito, movimento restrito do varão ou ferragens cruzando o caminho do atuador. A manta e seus fixadores não devem obstruir o movimento necessário.
Conexões de óleo e líquido de arrefecimento Umidade, resíduos, manchas ou evidências de que a manta ocultou um vazamento. Os vazamentos devem ser corrigidos antes que o isolamento retorne ao serviço.
Componentes próximos Fiação derretida, mangueiras danificadas pelo calor, marcas de contato ou novos pontos quentes. Essas constatações podem indicar um problema de instalação ou gerenciamento térmico que exige mais do que a substituição da manta.
Identificação e histórico Etiqueta ausente, padrão desconhecido, modificação não documentada ou incapacidade de corresponder a manta à configuração aprovada. A condição não pode ser avaliada de forma confiável quando a construção e o encaixe pretendido são desconhecidos.

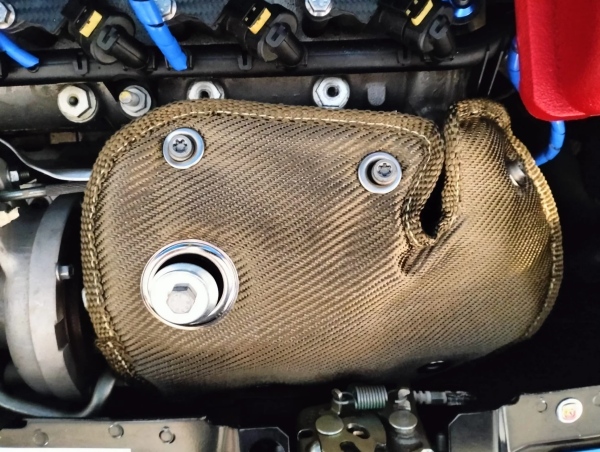

turbine housing blanket

Quando Óleo ou Combustível Atingem uma Manta Térmica de Turbo

A contaminação por óleo e combustível requer atenção imediata porque um líquido inflamável pode criar um risco de incêndio quando retido perto da carcaça quente da turbina. Pare a operação com segurança, corrija o vazamento e mantenha a manta contaminada fora de serviço enquanto sua condição é avaliada.

Não assuma que limpar, lavar, limpar com solvente, lavar sob pressão ou secar restaura a condição original. Se a limpeza da superfície é permitida, isso depende da capa externa exata, do isolamento, das costuras e do grau de penetração. Uma marca externa leve e uma manta que absorveu fluido através de suas camadas não são condições equivalentes.

A substituição deve ser fortemente considerada quando:

  • a manta estiver úmida ou saturada;
  • óleo ou combustível tiver atingido as camadas de isolamento;
  • um forte odor de combustível ou óleo persistir após o resfriamento do sistema;
  • a origem e a extensão da contaminação não puderem ser estabelecidas;
  • a manta já tiver fumegado ou pegado fogo devido à contaminação;
  • a limpeza exigir um produto químico ou processo não aprovado;
  • a capa externa, a costura ou o isolamento deteriorou-se após a exposição.

A contaminação por líquido de arrefecimento ou água não apresenta o mesmo perigo de incêndio que o combustível, mas ainda exige a correção de vazamentos e a revisão das condições. A umidade, produtos químicos de limpeza e o molhamento repetido podem afetar algumas construções, ferragens ou etiquetas de identificação. Não volte a colocar o cobertor em serviço até que a fonte seja corrigida e o produto esteja seco e aceitável de acordo com suas instruções.


Odor ou Fumaça no Primeiro Uso: O que É Normal e O que É um Alerta?

Algumas construções de capa térmica para turbo podem liberar um odor temporário ou uma leve fumaça durante seus ciclos iniciais de condicionamento. Esse comportamento deve ser confirmado pelas instruções do produto real; ele não deve ser presumido para todas as capas.

Uma observação de primeiro uso deve ser tratada como um aviso em vez de um condicionamento normal quando:

  • fumaça continua ou aumenta após o período de condicionamento esperado;
  • o odor lembra óleo, combustível, líquido de arrefecimento ou fiação queimando;
  • resíduo úmido é visível;
  • fumaça aparece apenas sob pressão do turbo ou carga pesada após estar ausente na marcha lenta;
  • o isolante se deslocou entrando em contato com outro componente quente;
  • mangueiras, fiações ou revestimentos próximos apresentam danos causados por calor;
  • a origem não pode ser identificada com segurança.

Não use rotações repetidas do motor para "queimar" um fluido desconhecido. Desligue, resfrie o conjunto e inspecione a área do turboalimentador. Corrigir um vazamento ou um erro de instalação é mais importante do que preservar a manta térmica.


O que os ciclos térmicos causam em uma manta térmica para turbo

O aquecimento e o resfriamento repetidos podem alterar a textura e o formato do isolamento têxtil. Algumas construções tornam-se mais rígidas ou menos flexíveis após a cura e os ciclos térmicos. A rigidez por si só não é um critério universal de aprovação/reprovação, mas afeta a remoção, a reinstalação e a capacidade da manta de se moldar à carcaça.

Inspecione quanto a alterações que indiquem perda de utilidade:

  • fragilização acompanhada de rachaduras ou fibras expostas;
  • deformação permanente que impeça a manta de retornar à posição aprovada;
  • áreas locais endurecidas associadas a superaquecimento ou contaminação;
  • movimentação de costuras, encolhimento ou uma abertura que não existia na instalação;
  • âncoras que se deslocaram ou se soltaram do tecido ao redor;
  • perda de estabilidade dimensional após a remoção;
  • danos criados ao dobrar uma manta submetida a ciclos térmicos durante a operação.

Não existe um número único de ciclos térmicos após o qual cada manta para turbo deva ser substituída. Um veículo de uso diário, uma aplicação de corrida, um motor marítimo e um gerador com carga contínua expõem a manta a temperaturas, durações, vibrações e práticas de manutenção diferentes. Use critérios baseados em condições juntamente com o plano de manutenção aprovado.


Uma Manta para Turbo Pode Ser Removida e Reutilizada?

Não assuma que todas as mantas térmicas para turbo são reutilizáveis após a remoção. Algumas construções destinam-se a permanecer instaladas após terem sido submetidas a ciclos térmicos, pois dobrar uma manta curada pode rachar ou danificar o isolamento. Outros produtos podem permitir a remoção controlada e a reinstalação quando os seus critérios de inspeção forem atendidos.

Antes de remover uma manta para manutenção de rotina, confirme:

  • se a remoção e a reutilização são permitidas para a construção exata;
  • quais as ferragens que podem ser reutilizadas e quais os componentes que devem ser substituídos;
  • como a manta deve ser manuseada e apoiada após a remoção;
  • se a flexão, o achatamento ou o dobramento são proibidos;
  • quais critérios de condição devem ser verificados antes da reinstalação;
  • se o produto precisa de revisão pelo fabricante após um evento definido.

Uma manta removida não deve ser reinstalada quando tiver perdido sua identificação, não mantiver a forma aprovada, apresentar isolamento exposto, costuras ou ancoragens danificadas, contiver contaminação não aprovada ou não se ajustar mais sem força excessiva.

Para seleção de fixações e verificação de ferragens, consulte Turbo Blanket Installation Hardware: Springs, Lacing Wire and Attachment Points.

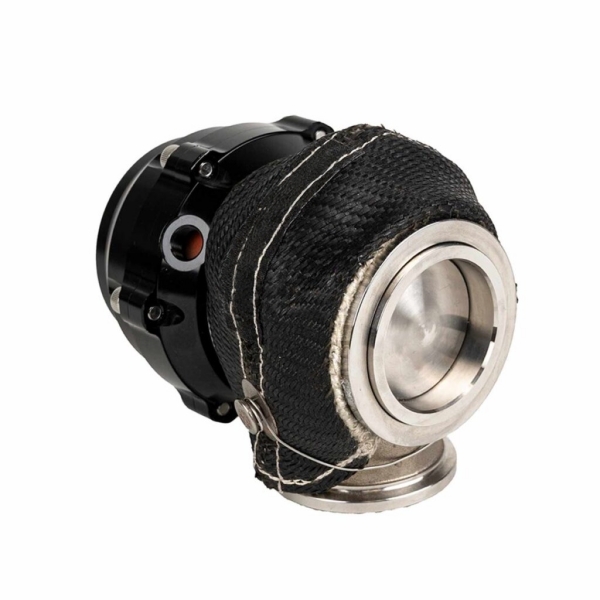

turbine housing blanket

Substituir a Manta ou Apenas as Ferragens?

A substituição de ferragens pode ser suficiente apenas quando o corpo da manta, as áreas de ancoragem, as costuras e o ajuste permanecerem aceitáveis e o componente de substituição correto estiver disponível.

A correção apenas com substituição de ferragens pode ser apropriada quando:

  • uma mola ou arame específico está faltando, mas a área de ancoragem ao redor não está danificada;
  • a manta permanece seca, estável e com o formato correto;
  • o elemento de fixação de substituição corresponde à especificação aprovada;
  • a instalação pode ser restaurada sem adicionar novos furos ou alterar a rota da ancoragem.

Substitua ou ponha em quarentena a manta completa quando:

  • uma ancoragem se rompeu ou alargou sua área de montagem;
  • a costura ou a fita de borda se abriu;
  • o isolamento estiver exposto ou deslocado;
  • a manta estiver encharcada de óleo ou combustível;
  • a manta tiver se tornado muito frágil ou distorcida para ser reinstalada corretamente;
  • um reparo improvisado alterou a construção original;
  • o encaixe correto não puder ser restaurado com os elementos de fixação especificados.

Não adicione molas mais fortes, arame extra ou novos furos para compensar um problema de padrão ou de ajuste. O hardware deve reter uma manta aprovada; ele não deve forçar uma manta inadequada sobre a carcaça.


Quando a Troca de um Turboalimentador Exige uma Nova Manta

Um turboalimentador de substituição pode usar um contorno de carcaça de turbina, A/R, arranjo de válvula wastegate, posição de atuador, conexão de saída ou roteamento de linhas diferentes, mesmo quando o nome geral do modelo parecer semelhante.

Verifique novamente o ajuste quando qualquer um dos seguintes itens for alterado:

  • fabricante ou número de peça do turboalimentador;
  • tamanho da carcaça da turbina ou A/R;
  • wastegate interna versus externa;
  • carcaça de entrada única (single-scroll) versus dividida ou de entrada dupla (twin-scroll);
  • configuração de entrada e saída por V-band ou parafusada;
  • posição do atuador, sensor, alimentação de óleo, dreno de óleo ou linha de arrefecimento;
  • escudo térmico metálico de fábrica ou arranjo de suporte ao redor;
  • espaço disponível entre o turboalimentador e os componentes próximos.

Não aprove a manta antiga apenas porque ela pode ser esticada ou amarrada ao redor da nova carcaça. Analise a nova instalação como um projeto de ajuste. O guia Turbo Blanket vs Heat Shield também pode ajudar quando uma instalação modificada exigir uma estratégia de proteção térmica diferente.


Critérios de Substituição da Manta para Turbo

As seguintes condições são razões práticas para retirar uma manta de carcaça de turbina de serviço e substituí-la ou obter um parecer formal:

Condição Destinação Recomendada
Isolamento saturado de óleo ou combustível Corrija o vazamento e substitua, a menos que o produto exato tenha um procedimento de recuperação aprovado e a manta passe por esse procedimento.
Isolamento exposto ou material de face quente Substitua ou envie para avaliação do fabricante; não repare com um tecido ou fita não relacionados.
Costura aberta, fixação quebrada ou área de ancoragem rasgada Mantenha fora de serviço. A substituição geralmente é necessária, a menos que exista um processo de reparo aprovado.
A manta não consegue manter a forma aprovada Substitua; ferragens mais fortes não são uma correção válida para a perda de estabilidade dimensional.
Fumaça persistente ou odor de origem desconhecida Pare, resfrie e inspecione. Corrija vazamentos ou pontos de contato antes de decidir se a manta está em condições de uso.
Contato com atuador ou articulação em movimento Retire de serviço, inspecione quanto a danos e corrija o encaixe. Substitua se o padrão ou a condição da manta não puderem ser aprovados.
Identidade de produto desconhecida ou modificação não documentada Quarentena até que a construção e o encaixe possam ser estabelecidos. Substitua quando a adequação não puder ser documentada.
Novo turbocompressor ou carcaça alterada Realize uma nova análise de encaixe; peça um novo padrão quando a manta antiga não corresponder à geometria aprovada.

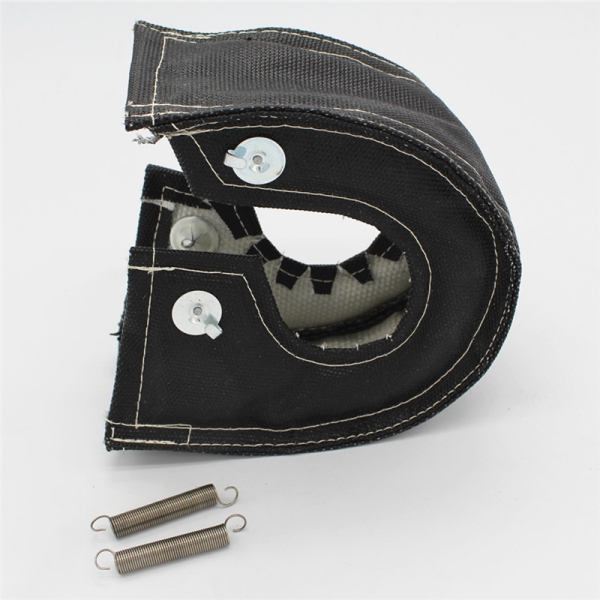

turbine housing blanket

Não aplique um número fixo de vida útil

Afirmações como “substituir todos os anos” ou “uma manta térmica de turbo dura vários anos” são muito amplas, a menos que estejam atreladas a um produto, construção e perfil operacional específicos.

Um plano de serviço útil identifica:

  • o número de peça da manta e a revisão do padrão;
  • a data de instalação e a identificação do equipamento;
  • o modelo do turbocompressor e a referência da carcaça da turbina;
  • a capa externa e a construção interna;
  • o regime operacional e os limites de temperatura relevantes;
  • os gatilhos de inspeção e os pontos de revisão planejados;
  • as condições permitidas de remoção e reutilização;
  • as referências de ferragens de substituição;
  • os critérios de rejeição baseados em condições.

Para programas de frotas, geradores, marítimos ou OEM, mantenha fotografias da instalação aprovada junto ao registro de serviço. Isso facilita a identificação de movimento, alteração no roteamento de linhas ou falta de ferragens durante inspeções posteriores.


Como encomendar uma manta térmica de turbo de substituição

Não use uma manta esticada, queimada ou modificada como a única referência de padrão. Forneça informações atuais do turbocompressor e da instalação.

Campo de RFQ de substituição Informações a fornecer
Motivo da substituição Serviço normal, contaminação, dano na costura, falha de ferragens, turbocompressor alterado ou histórico incerto.
Identificação do turbocompressor Fabricante, modelo, número de peça e referência da carcaça da turbina.
Carcaça e instalação Dimensões, fotografias marcadas, disposição da válvula de desvio (wastegate), folgas do atuador e de linhas.
Manta anterior Fornecedor ou número de peça interno, referência do pedido, revisão do padrão e fotografias antes do descarte.
Construção Capa externa necessária em titânio, carbono, tecido aluminizado ou tecido revestido de silicone, além de quaisquer requisitos confirmados internos ou de reforço.
Ferragens Molas, arame de amarração, ancoragens, quantidades sobressalentes e requisitos de embalagem.
Condições operacionais Condições contínuas e de pico, ciclo de trabalho, ambiente e o componente que requer proteção.
Requisitos comerciais Quantidade de amostra, quantidade de produção, logotipo, rotulagem, instruções, embalagem e documentos necessários.

A BSTFLEX fornece isolamento padrão e personalizado para carcaças de turbinas através da sua gama de mantas térmicas para turbo. Projetos baseados em desenhos e de marca própria podem utilizar o guia de fabricação de mantas para turbo personalizadas e de OEM.

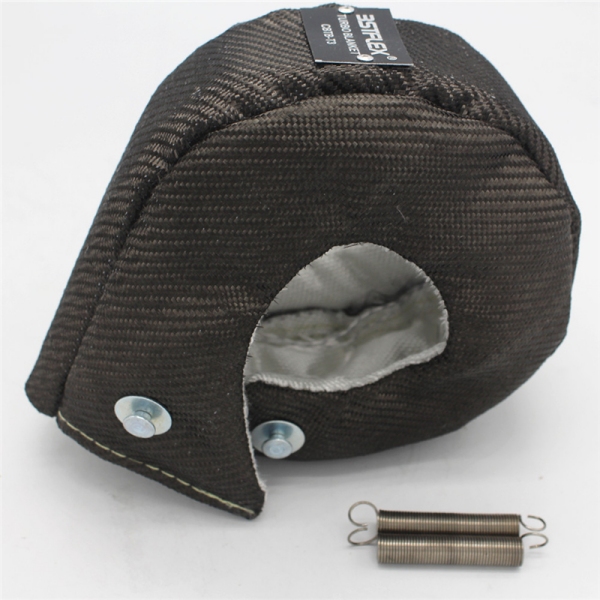

turbine housing blanket

Documentação de Inspeção e Substituição de OEM

Um programa de OEM ou marca própria deve definir as informações de inspeção e substituição antes da liberação para produção. A documentação fornecida pode incluir:

  • aplicação aprovada e revisão de molde;
  • configuração da cobertura externa, isolamento e ferragens;
  • orientação de instalação e desenho de folga;
  • pontos iniciais de inspeção pós-instalação;
  • resposta a contaminação por fluidos;
  • política de remoção e reutilização;
  • critérios de substituição para costuras, ancoragens e ferragens;
  • referências de peças de reposição e kit de ferragens;
  • rastreabilidade e identificação de embalagem.

Não publique um método de limpeza universal, intervalo de substituição ou alegação de reutilização, a menos que tenha sido aprovado para a construção exata que está sendo fornecida. O documento de serviço deve corresponder à lista de materiais (BOM) da manta e à aplicação, e não a uma família de produtos genérica.


Perguntas Frequentes

Quando uma manta para turbo deve ser substituída?

Substitua-a ou coloque-a em quarentena quando o isolamento estiver exposto, as costuras ou pontos de fixação tiverem falhado, a manta estiver saturada com óleo ou combustível, o ajuste tiver ficado instável, o produto tiver sido danificado durante a remoção ou sua identidade e configuração aprovada não puderem ser estabelecidas.

Uma manta para turbo contaminada com óleo pode ser limpa?

Não assuma que a limpeza restabelece a adequação. Corrija o vazamento primeiro. A limpeza superficial pode ser permitida para algumas coberturas externas, mas o óleo ou combustível absorvido pode permanecer dentro do isolamento e criar um risco de incêndio. Siga as instruções para a construção exata ou substitua a manta quando a contaminação não puder ser resolvida com segurança.

Uma manta para turbo pode ser reutilizada após a remoção?

Apenas quando a reutilização for permitida para essa construção e a manta passar pela inspeção necessária. Mantas submetidas a ciclos térmicos podem ficar rígidas ou quebradiças, e dobrá-las durante a remoção pode danificar o isolamento, as costuras ou as ancoragens.

Um pouco de fumaça é normal após a instalação de uma manta para turbo?

Algumas construções podem produzir odor temporário ou fumaça leve durante o condicionamento inicial, mas isso deve ser confirmado pelas instruções do produto. Fumaça persistente, cheiro de óleo ou combustível, resíduo úmido ou piora da fumaça sob carga exige desligamento e inspeção.

Quanto tempo dura uma manta para turbo?

Não há um valor universal para a vida útil. A vida útil depende da construção, temperatura, duração da exposição, vibração, contaminação, montagem e manutenção. Use critérios de inspeção específicos do produto e decisões de substituição baseadas em condições.

Molas danificadas podem ser substituídas sem substituir a manta?

Sim, quando o corpo da manta, as áreas de ancoragem, as costuras e o ajuste permanecerem aceitáveis e as ferragens de substituição corretas forem usadas. Substitua ou coloque em quarentena a manta inteira quando a área de ancoragem, o isolamento ou a construção ao redor estiverem danificados.

Uma manta térmica para turbo é a mesma coisa que uma manta de segurança para turbo?

Não. Uma manta térmica para turbo isola a carcaça da turbina. Uma manta de segurança, de estilhaçamento ou de contenção para turbo é um produto separado no lado do compressor destinado a requisitos de contenção. Seus critérios de inspeção e substituição não devem ser misturados.


Solicite uma Análise de Substituição ou de Manta para Turbo Personalizada

Envie a identificação do turbocompressor, fotografias da instalação atual, dimensões da carcaça da turbina e o motivo pelo qual a manta existente foi removida. Inclua fotografias de danos ou contaminação antes da limpeza ou descarte, sempre que for seguro fazê-lo.

Para produções repetidas, forneça o pedido anterior, o desenho ou a revisão do molde e informe qualquer alteração no turbocompressor, nas ferragens, na cobertura externa, no isolamento, na marca ou na embalagem. Uma cotação de substituição deve abordar a causa da remoção em vez de simplesmente reproduzir uma manta danificada.

Envie os Requisitos de Inspeção e Substituição da sua Manta para Turbo para a BSTFLEX

Assine nossa newsletter
Cadastre-se em nossa promoção mensal e receba as últimas novidades sobre produtos!
envie uma mensagem
envie uma mensagem
Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

casa

produtos

cerca de

contato
