Escudo Térmico do Tanque de Combustível: Seleção de Material para Tanques de Metal e Plástico

Oct 31, 2026

Um protetor térmico para tanque de combustível reduz o calor que chega ao tanque proveniente de componentes do escapamento próximos e outras fontes externas. Pode ser um laminado refletivo em uma superfície aprovada ou um protetor separado posicionado entre o tanque e o escapamento. O projeto correto depende do caminho do calor, da construção do tanque, da fixação e do espaço disponível, e não apenas da classificação de temperatura impressa na ficha técnica do material.

Para um tanque de metal, o revestimento pode determinar se uma barreira adesiva pode ser usada. Para um tanque de plástico, o polímero exato e a condição da superfície tornam-se críticos. Em ambos os casos, uma película protetora térmica universal não deve ser considerada uma substituta automática para a proteção térmica original do tanque do veículo.

Suprimentos BSTFLEXFolhas e tapetes refletores de barreira térmicapara análise da aplicação. Este guia concentra-se na seleção de materiais para uma barreira externa do tanque de combustível, em vez de modificar o tanque ou seu sistema de combustível.

fuel tank heat shield

Identifique o caminho do calor antes de especificar o isolamento do tanque.

Um tanque de combustível próximo a um tubo de escape pode receber calor radiante considerável em uma de suas paredes. Ele também pode estar exposto ao ar quente sob o veículo ou ao calor conduzido por estruturas adjacentes. Em alguns sistemas de combustível, a operação da bomba ou o retorno do combustível adicionam calor internamente. Uma barreira refletora externa atua apenas sobre os caminhos de calor que sua posição e construção podem influenciar.

Antes de escolher um material, identifique a quantidade a ser protegida: temperatura da parede do tanque, temperatura do combustível ou a temperatura de uma tubulação ou componente próximo. Essas são medições diferentes. Uma área externa mais fria não comprova que todo o volume de combustível esteja mais frio, e um revestimento protetor para o tanque não resolve automaticamente o superaquecimento em outras partes do circuito de combustível.

Caso a peça afetada seja uma mangueira em vez do tanque, consulte a documentação específica do componente.manga de proteção térmica da linha de combustívelMantenha essa exigência separada do material da chapa especificado para a área do tanque.


Tanques de metal e plástico exigem métodos de colagem diferentes.

Tanques metálicos: especifique o acabamento da superfície.

Não aprove a adesão em alumínio sem pintura presumindo que o resultado se aplica ao aço pintado. Um adesivo adere à superfície com a qual entra em contato: tinta, revestimento ou contaminação podem ser mais importantes do que o metal subjacente. Registre o acabamento do tanque e utilize superfícies de produção representativas para o teste de adesão.

Confirme se a preparação e o adesivo propostos são compatíveis com os requisitos do fabricante do tanque. Não remova revestimentos protetores apenas para melhorar a aderência inicial. Caso não haja uma superfície de colagem aprovada disponível, considere o uso de uma proteção com suporte separado em vez de forçar uma solução adesiva.

Tanques de plástico: Identifique o polímero.

Um protetor térmico de plástico para tanque de combustível precisa de algo mais do que um adesivo descrito como resistente a altas temperaturas. O polietileno e o polipropileno são plásticos de baixa energia superficial e podem ser difíceis de colar com fitas adesivas comuns. A adesão a um painel de teste pintado não garante a compatibilidade com um tanque de polietileno.

Identifique a superfície externa real, incluindo qualquer tratamento, textura ou revestimento. Solicite a compatibilidade do suporte para essa superfície e confirme com o fornecedor do tanque. Um tanque multicamadas não deve ser especificado para colagem simplesmente nomeando uma camada de barreira interna.

Não utilize tratamento com chama, aquecimento descontrolado ou solventes não aprovados em um tanque de combustível instalado para garantir a adesão de uma película. Caso a adesão não seja garantida, altere o método de fixação.guia de proteção térmica autoadesivaAbrange as questões gerais de seleção de adesivos.

fuel tank heat shield

Escolha onde o escudo ficará.

Na parte externa do tanque.A aplicação de um remendo colado só deve ser considerada quando a superfície do tanque, o adesivo e a instalação forem aprovados para a aplicação. O lado refletor fica voltado para a fonte radiante; a interface adesiva permanece sujeita ao seu próprio limite de temperatura. Leve em conta os requisitos de movimentação e serviço do tanque no projeto.

Em um suporte ou braçadeira separada.Uma barreira com suporte pode interromper o caminho radiante sem depender da adesão ao tanque. O suporte, os locais de montagem e a folga necessária fazem parte da montagem. Uma manta flexível não é um painel metálico autossustentável e precisa de um sistema de suporte adequado.

Em um painel da carroceria adjacente.Isso pode proteger o painel, mas não necessariamente protegerá o tanque. Verifique se a posição escolhida realmente fica entre a fonte de calor e a área do tanque em questão. O fácil acesso não é garantia suficiente de que o local funcionará.

Mantenha a blindagem original necessária, a menos que um conjunto de substituição tenha sido aprovado. Não fure nem aparafuse o tanque para fixar uma barreira. Uma manta térmica não é um sistema de reparo de vazamento de combustível nem um sistema de contenção de incêndio.


Materiais para avaliar na proteção térmica do tanque de combustível

Após definir a superfície de instalação e o sistema de montagem, compare o laminado completo. Os produtos BSTFLEX a seguir fornecem pontos de partida para a compra de materiais; a lista de produtos por si só não garante a fixação direta em todos os tanques.

Opção de material Construção Verificação do projeto do tanque de combustível

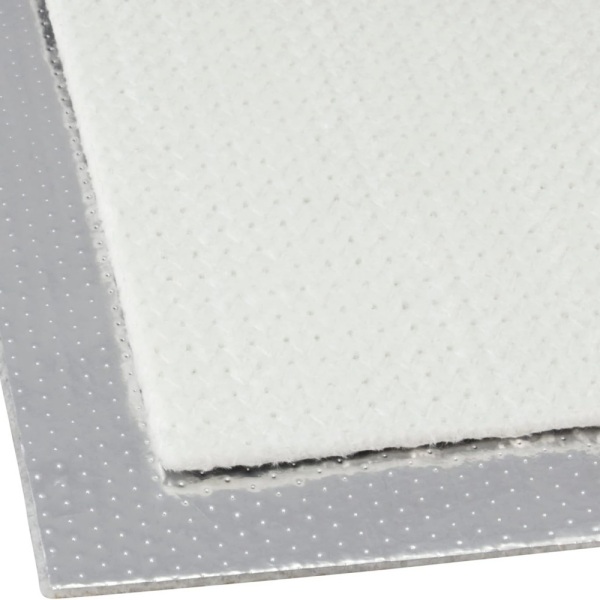

Barreira de proteção térmica de alumínio-sílica com adesivo na parte traseira Substrato de sílica tecida, revestimento refletivo e base adesiva. Confirme a compatibilidade do suporte, a temperatura da interface e se a ligação será feita ao tanque ou a uma superfície aprovada separada.
Manta de proteção térmica de fibra de vidro com alumínio e adesivo na parte traseira Face refletora de alumínio, camada de fibra de vidro e adesivo na parte traseira. Avalie a espessura instalada, o ajuste ao contorno e a fixação após a exposição térmica e ambiental especificada.

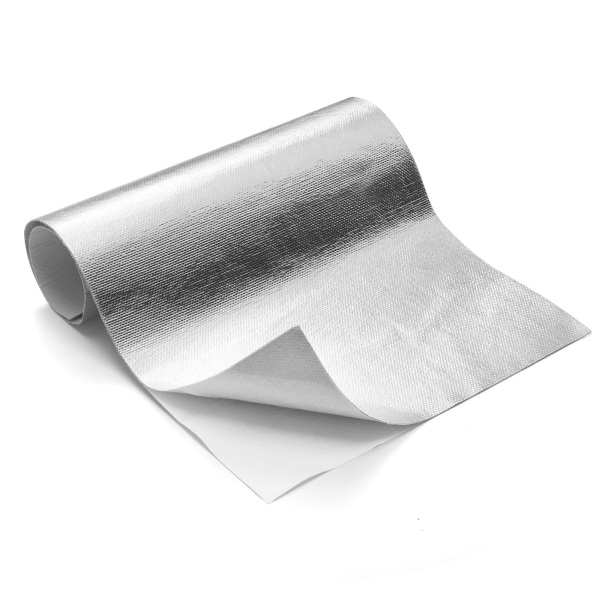

Manta de barreira térmica de alumínio-sílica Tecido de sílica com revestimento refletor; especifique separadamente o suporte e o método de fixação fornecidos. Para um projeto com suporte, defina o suporte, a contenção da borda e as cargas de montagem, em vez de assumir que o tecido se sustenta sozinho.

A temperatura indicada para sílica ou fibra de vidro não representa a temperatura máxima permitida para o tanque, adesivo de montagem ou laminado completo. Especifique o revestimento, o substrato, a colagem entre camadas e a fixação como uma única estrutura, verificando o limite de cada camada relevante.


Blindagem localizada não é o mesmo que envolver todo o tanque.

Um pedido de isolamento de tanque de combustível às vezes se transforma em uma proposta de revestimento completo antes mesmo da fonte de calor ser identificada. Comece pela área voltada para o escapamento. Mapeie a parede exposta e inspecione os caminhos ao redor de seus cantos, juntas e pontos de fixação.

Por exemplo, onde um tubo de escape passa ao lado de uma das paredes de um tanque, uma barreira lateral corretamente posicionada pode minimizar a exposição radiante identificada sem cobrir superfícies não relacionadas. Esta é uma opção de layout a ser avaliada, não um projeto validado para todos os veículos. A cobertura deve levar em consideração a geometria real da fonte e o movimento de operação.

A cobertura total altera a troca de calor em uma área maior e também pode restringir a saída de calor do tanque. Não assuma que uma maior cobertura sempre significa uma temperatura de combustível mais baixa. Preserve a ventilação, a drenagem e as funções de serviço e verifique se a cobertura proposta está de acordo com o objetivo térmico real.


Defina a folga em relação à montagem final.

Registre a distância mínima entre o escapamento e a proteção instalada, não apenas a distância até o tanque sem proteção. Inclua a espessura do material, juntas, suportes e possível deflexão. Considere a expansão do escapamento e a movimentação do tanque e seus suportes dentro das condições operacionais especificadas do veículo.

Não existe uma distância universal entre o escapamento e o tanque de combustível que possa ser aprovada com base em uma descrição genérica de uma ficha técnica. Utilize os requisitos do fabricante do veículo e do tanque, bem como a instalação validada. Uma barreira mais espessa não pode ser considerada uma compensação para uma separação insuficiente, especialmente se houver contato entre elas.

Onde uma blindagem original com espaçadores cria um espaço de ar intencional, substituí-la por uma manta colada altera a configuração. Avalie isso como uma mudança de projeto, não como uma simples substituição de material.


Mantenha os suportes do tanque e os recursos de serviço em funcionamento.

Indique no desenho de cobertura as cintas de fixação do tanque, as bases de apoio, as conexões de enchimento e ventilação, as linhas de combustível, a fiação e os pontos de acesso. Não introduza uma camada não aprovada sob uma cinta de fixação do tanque nem altere o arranjo de apoio apenas para manter uma manta flexível. A barreira não deve interferir na contenção do tanque nem na distribuição da carga.

Mantenha os caminhos de drenagem e as áreas de inspeção acessíveis. Verifique onde sujeira, água ou vazamentos de fluidos podem se acumular nas bordas ou entre as camadas. A exposição a fluidos exige a comprovação da compatibilidade do material; o termo "aluminizado" não garante resistência a combustíveis nem adequação para imersão em combustível.

Para aplicações na parte inferior da carroceria, avalie a resistência a respingos, abrasão e a durabilidade da fixação. Uma fina camada refletora não substitui a proteção contra impactos. Inclua qualquer proteção ou suporte adicional na avaliação térmica, em vez de tratá-lo como um acessório isolado.


Valide separadamente a temperatura da parede do tanque e a temperatura do combustível.

Defina os limites de aceitação e os pontos de medição com o engenheiro responsável pelo veículo ou pelo sistema de combustível. Medições na parede externa, na interface adesiva e na temperatura do combustível respondem a perguntas diferentes. Utilize métodos de instrumentação aprovados; não modifique o tanque para instalar um sensor como parte de um teste informal de material.

Registre o tipo de combustível e o nível de enchimento, as condições ambientais, a carga do veículo, a configuração do escapamento e o fluxo de ar. Mantenha essas condições comparáveis ​​ao avaliar os candidatos. Inclua os períodos relevantes de funcionamento, baixa velocidade e pós-desligamento para que a avaliação não termine antes de um pico de temperatura retardado.

Compare a blindagem proposta com o conjunto de referência aprovado. Não remova a blindagem original necessária apenas para criar uma linha de base de teste de estrada sem blindagem. Após o período de exposição acordado, inspecione o laminado, a colagem, as bordas, os suportes e as folgas, bem como as temperaturas registradas.

Relate qualquer redução de temperatura apenas para a configuração testada. Uma porcentagem de refletividade não garante uma redução na temperatura do combustível, e uma barreira externa não deve ser vendida como solução universal para bloqueio de vapor ou falhas no sistema de combustível.


Especifique uma barreira térmica personalizada para o tanque de combustível.

Envie o material do tanque e o acabamento externo, uma vista da montagem mostrando o escapamento, a localização pretendida da proteção e o espaço disponível. Inclua a temperatura alvo do lado protegido, a proposta de montagem, a exposição ambiental e os critérios de aprovação necessários. Identifique os valores operacionais desconhecidos como itens a serem desenvolvidos.

Uma pergunta útil poderia ser:Precisamos de uma barreira refletora entre um tubo de escape e um tanque de combustível de plástico. A colagem direta no tanque ainda não é aprovada. Por favor, apresente uma cotação dos materiais candidatos para o layout de painel apoiado em anexo, indicando a espessura disponível, a quantidade de amostras e as temperaturas-alvo.

Este exemplo distingue a solicitação de material da aprovação da fixação do tanque. Para formatos repetidos, a BSTFLEX pode revisar.peças de barreira térmica cortadas sob medidaCom contornos e aberturas especificados. Os detalhes de construção, conversão e a amostra final foram confirmados para o projeto.

Para chapas, componentes convertidos e planejamento de produção, consulte nossoServiços de fornecimento de materiais de barreira térmica e OEMForneça as quantidades para protótipo e produção separadamente para que a cotação corresponda ao formato de fornecimento pretendido.


Perguntas sobre o protetor térmico do tanque de combustível

É possível colar um protetor térmico autoadesivo em um tanque de combustível de plástico?

Somente após a autorização do fabricante do tanque para a fixação e a validação do adesivo para a superfície externa específica e as condições de serviço, é possível utilizar um adesivo adequado. Uma especificação genérica para adesivos de alta temperatura não garante a compatibilidade com polietileno ou outros polímeros utilizados em tanques.

O tanque de combustível deve ser totalmente revestido com isolamento?

Não automaticamente. Identifique o caminho externo do calor e compare o isolamento localizado com qualquer proposta de cobertura mais ampla. O revestimento completo altera a troca de calor e pode interferir na manutenção ou drenagem. Aprove o projeto considerando os requisitos reais do tanque e da temperatura do combustível.

Uma barreira térmica flexível pode substituir a proteção metálica original do tanque de combustível?

Não como uma equivalência presumida. A blindagem original pode depender de sua rigidez, espaçamento e sistema de montagem. Qualquer substituição precisa de aprovação para o projeto térmico e mecânico completo, não apenas para o material da chapa.

Um protetor térmico para o tanque de combustível impede a formação de bolhas de vapor?

Pode resolver um problema identificado de entrada de calor externa, mas não é uma solução garantida. É necessário avaliar a temperatura, a pressão e as propriedades do combustível, bem como o calor em outras partes do circuito. Diagnostique o sistema antes de selecionar uma barreira para o tanque como solução.

Envie o projeto do protetor térmico do tanque de combustível para a BSTFLEX.Com base na superfície do tanque, nas condições de operação e na quantidade necessária, o orçamento pode então abordar uma construção com material adequado, em vez de uma solicitação vaga de isolamento para altas temperaturas.
