Como Medir um Turboalimentador para uma Manta de Turbo Personalizada: Dimensões da Carcaça, Wastegate e Folga

Oct 30, 2026


Resposta rápida: meça a carcaça da turbina, não a tampa do compressor. Anote a circunferência da carcaça e a largura da tampa, e em seguida documente a entrada, a saída, a disposição do wastegate (válvula de alívio), o movimento do atuador, o acesso para fixação e as folgas ao redor. Um modelo de turbo ou nome T3/T4/T6 é útil, mas não é suficiente para aprovar um padrão de manta sob medida.

Um projeto confiável de manta térmica para turbo personalizada começa com um pacote de medições que outra pessoa possa entender sem adivinhar onde cada dimensão foi tirada. O pacote mais útil combina dimensões rotuladas, fotografias da instalação, identificação do turbocompressor e uma descrição clara da área que deve ser isolada.

Este guia explica como coletar esses detalhes para uma manta térmica da carcaça da turbina. Ele não se aplica a uma manta de contenção do lado do compressor. Para materiais disponíveis e famílias de padrões padrão, reveja a gama de mantas com escudo térmico para turbo da BSTFLEX.

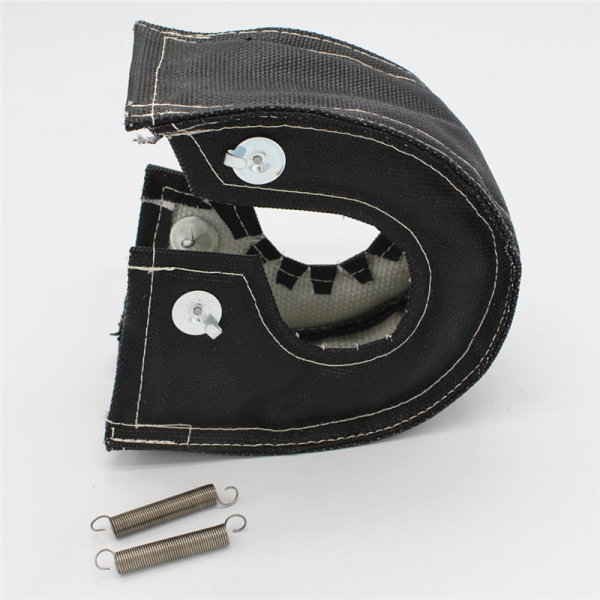

OEM turbo blanket

Qual parte do turbocompressor deve ser medida?

Meça a carcaça da turbina acionada por gases de escape, comumente chamada de lado quente. Esta é a carcaça conectada ao coletor de escape e à conexão de exaustão a jusante. Não use o diâmetro externo da tampa do compressor como o tamanho da manta.

Antes de registrar as dimensões, identifique os seguintes componentes em uma fotografia:

  • carcaça da turbina;
  • tampa do compressor;
  • carcaça central;
  • entrada de escape;
  • saída de escape;
  • atuador do wastegate interno e articulação, quando instalado;
  • conexões de óleo e líquido de arrefecimento;
  • fiação, mangueiras, abraçadeiras e suportes próximos.

A manta deve cobrir a área pretendida da carcaça da turbina, preservando a folga, o movimento e o acesso exigidos pela instalação.


Pacote mínimo de medição

Para uma análise inicial de encaixe, forneça a identificação do turbocompressor junto com pelo menos as seguintes medições e fotografias.

Item O que registrar Por que é necessário
Identificação do turbo Fabricante, modelo, número de peça e referência da carcaça da turbina, quando disponível. Ajuda a comparar a consulta com padrões existentes e variantes de carcaça conhecidas.
Circunferência da carcaça Circunferência ao redor do corpo principal da carcaça da turbina, excluindo flanges e suportes não relacionados. Estabelece até onde a manta deve envolver a carcaça.
Largura da cobertura Largura da área da carcaça a ser coberta, medida entre os limites pretendidos da manta. Ajuda a definir a profundidade da manta e as posições das bordas.
Geometria de entrada e saída Tipo de flange ou banda V, orientação, perfil externo e requisitos de acesso para manutenção. Impede que o padrão e a fixação obstruam conexões ou braçadeiras.
Disposição do wastegate Wastegate interno ou externo; posições do corpo do atuador, suporte, haste e alavanca, quando relevante. Determina se é necessário um recorte de folga ou uma borda modificada.
Folga disponível Menores folgas em relação a linhas, fiação, carroceria, suportes, proteções e peças móveis. Confirma se a espessura de isolamento proposta e a fixação cabem com segurança.
Fotografias da instalação Visão geral, lado da entrada, lado da saída, lado do atuador e vista superior, com uma régua ou escala onde for útil. Mostra a geometria e as restrições ao redor que as dimensões individuais podem não capturar.
Limite de cobertura Marque a área a ser isolada e os componentes que devem permanecer descobertos ou acessíveis. Define o objetivo real do projeto em vez de deixar o limite da manta por conta de suposições.

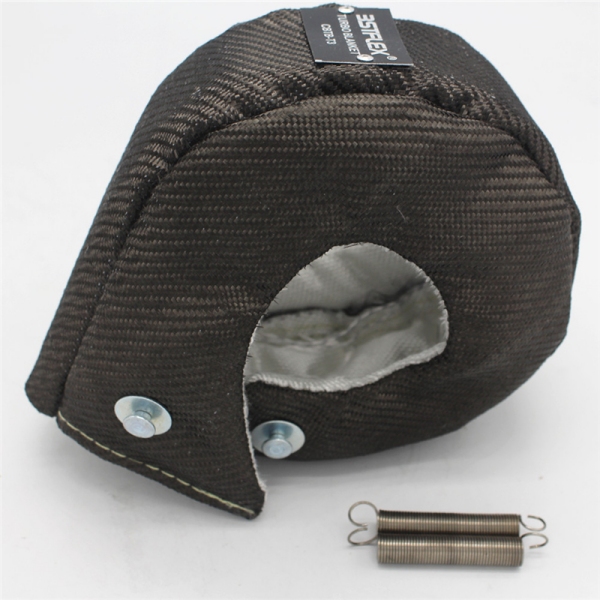

OEM turbo blanket

Ferramentas para Medição da Carcaça da Turbina

Use ferramentas que correspondam à geometria e ao acesso disponível:

  • uma fita métrica flexível para a circunferência;
  • uma régua de aço ou paquímetro para dimensões retas acessíveis;
  • uma tira sem elasticidade, fita de papel ou barbante onde a fita flexível não puder ser lida diretamente;
  • um marcador e etiquetas removíveis para identificar os pontos de medição;
  • uma câmera ou telefone para fotografias da instalação;
  • um esboço simples, desenho CAD ou impressão marcada para registrar as dimensões.

Não meça até que o turbocompressor e os componentes de escape adjacentes estejam completamente frios. Siga o procedimento de serviço do equipamento e evite a partida inesperada do motor antes de trabalhar na área de instalação.


Passo 1: Confirme o Turbocompressor e a Variante da Carcaça

Registre o fabricante do turbocompressor, o modelo completo e o número da peça. Quando possível, fotografar também a placa de identificação, marcas de fundição ou referência da carcaça.

Esta informação é importante porque uma família de turbos pode ser fornecida com diferentes carcaças de turbina, disposições de válvula de descarga (wastegate), conexões de saída ou opções de razão de área. Apenas o modelo do compressor pode não identificar a carcaça do lado quente utilizada na instalação.

Para aplicações em veículos ou equipamentos, informe também:

  • fabricante do veículo ou da máquina;
  • modelo e ano;
  • designação do motor;
  • se o turboalimentador é um equipamento original ou uma peça de reposição do mercado de reposição (aftermarket);
  • se o coletor de escape, a saída ou a disposição da válvula de descarga (wastegate) foi modificada.


Passo 2: Fotografar o Turboalimentador Antes de Medir

Tire fotografias antes de remover as peças ao redor. A vista instalada mostra restrições que podem desaparecer quando o turboalimentador for colocado em uma bancada de trabalho.

As vistas recomendadas incluem:

  1. uma vista geral do vão do motor ou do equipamento mostrando a localização do turbo;
  2. o lado da entrada da turbina;
  3. o lado da saída da turbina;
  4. o lado do ativador e da articulação da válvula de descarga (wastegate);
  5. uma vista superior mostrando as linhas, fiação, suportes e escudos térmicos existentes;
  6. close-ups de qualquer área com folga limitada.

Use setas ou etiquetas para identificar o lado quente, os componentes móveis, os fixadores de serviço e o limite proposto da manta térmica. Quando a escala for importante, coloque uma régua no mesmo plano do recurso que está sendo fotografado.


Passo 3: Medir a Circunferência da Carcaça da Turbina

Enrole uma fita flexível ao redor do corpo principal da carcaça da turbina. Mantenha a fita na área da carcaça que a manta térmica irá envolver. Não inclua a tampa do compressor, o flange de entrada, o flange de saída, a braçadeira V-band, o suporte do ativador ou tubulações não relacionadas, a menos que o projeto aprovado exija especificamente cobertura nesse local.

Se o acesso impedir uma leitura direta:

  1. envolva uma tira ou cordão inelástico ao redor do percurso selecionado;
  2. marque o ponto exato de sobreposição;
  3. remova a tira sem alterar seu comprimento;
  4. coloque-a esticada e meça entre o ponto inicial e a marca de sobreposição;
  5. registre tanto o resultado quanto o percurso utilizado.

Escreva a unidade ao lado de cada dimensão. Não envie um número sem identificação que possa ser interpretado como milímetros, polegadas, diâmetro ou circunferência.

Circunferência Não É Diâmetro

Circunferência é a distância ao redor da carcaça. Diâmetro é uma dimensão em linha reta através de uma seção circular. Eles não são intercambiáveis. Se ambos forem fornecidos, identifique-os separadamente e mostre onde cada um foi medido.

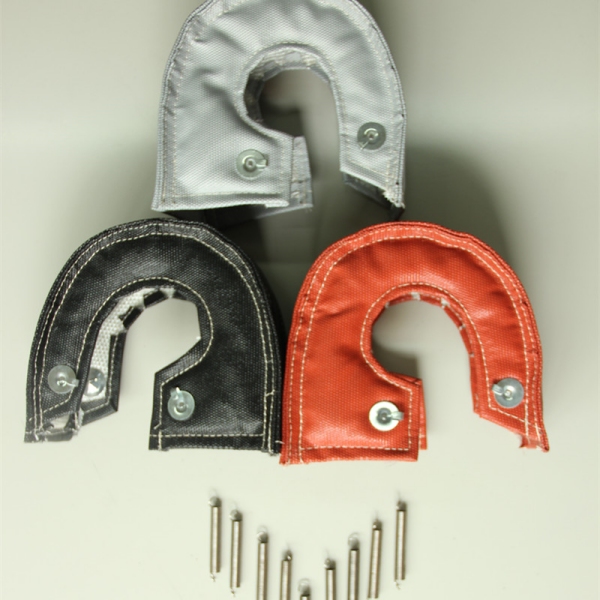

OEM turbo blanket

Passo 4: Meça a Largura da Carcaça a Ser Coberta

Meça a largura de lado a lado da área da carcaça da turbina que a manta precisa cobrir. A dimensão deve parar nas bordas pretendidas da manta, em vez de incluir a largura completa do turbocompressor.

Exclua a tampa do compressor e o alojamento central, a menos que parte de um projeto aprovado exija uma borda sobreposta. Identifique também qualquer flange, braçadeira, ressalto ou suporte que altere a largura disponível.

Para uma carcaça irregular, forneça mais de uma largura:

  • largura máxima da carcaça;
  • largura mínima utilizável da cobertura;
  • largura na posição de fechamento proposta;
  • distância da borda da manta a qualquer conexão que deva permanecer acessível.


Passo 5: Documente a Entrada e a Saída de Escape

Mostre se a entrada e a saída da turbina usam flanges parafusados, conexões V-band ou outro arranjo. Registre a orientação e indique quais braçadeiras ou fixadores devem permanecer acessíveis após a instalação da manta.

Para uma saída V-band, inclua a posição da braçadeira e o espaço necessário para alcançar seu fixador. Para uma carcaça dividida ou twin-scroll, mostre a geometria de entrada e qualquer arranjo de divisor central ou coletor que afete o limite da manta.

A manta não deve ser aprovada apenas com base na circunferência e largura da carcaça quando a geometria de entrada ou saída alterar a rota de fixação disponível.


Passo 6: Meça um Turbocompressor com Wastegate Interna

Uma carcaça com wastegate interna precisa de informações adicionais porque a haste do atuador e a alavanca do lado da turbina devem se mover sem entrar em contato com a manta, âncoras, molas ou arame de amarração.

Forneça:

  • a posição do corpo do atuador;
  • o perfil do suporte do atuador;
  • o percurso da haste;
  • a posição da alavanca do lado da turbina;
  • a distância de um ponto de referência claramente definido da carcaça até a linha de centro da articulação;
  • a área total necessária para o movimento de acordo com o procedimento de manutenção adequado;
  • a abertura de folga ou limite da manta desejado.

Marque esses detalhes em fotografias ou em um desenho. Não assuma que toda carcaça T25/T28, T3 ou T4 com wastegate interna use o mesmo recorte.

Um padrão personalizado deve fornecer a folga necessária por projeto. Cortar uma manta padrão acabada após a entrega não deve ser tratado como a solução padrão para um ajuste incerto.


Passo 7: Registre a Folga da Wastegate Externa e da Tubulação

Com uma wastegate externa, o atuador pode não estar montado na carcaça da turbina, mas a tubulação ao redor ainda pode restringir a borda da manta e a rota dos componentes de fixação.

Mostre a derivação da wastegate, tubos do coletor próximos, braçadeiras, niples de sensores e quaisquer suportes de fixação. Identifique se a manta deve parar antes de uma tomada da wastegate ou se um componente de isolamento separado será usado na tubulação adjacente.

A manta térmica para turbo cobre a carcaça da turbina. Não se deve presumir que ela isole cada ramal do coletor, tubo da wastegate ou downpipe no sistema de escape ao redor.


Passo 8: Meça a Folga de Instalação

Meça os menores espaços entre a carcaça da turbina e os componentes ao redor. Inclua a espessura esperada da manta ao avaliar se o projeto vai caber.

Locais de folga importantes podem incluir:

  • linhas de alimentação e drenagem de óleo;
  • tubos de refrigeração;
  • fiação e conectores elétricos;
  • corpo do atuador e articulação;
  • tampa do compressor;
  • downpipe e abraçadeira V-band;
  • suportes do motor ou do chassi;
  • parede-fogo, capô, painel da carroceria ou compartimento;
  • protetores térmicos de metalrígido existentes.

Se for mantida uma proteção metálica original, forneça sua posição e detalhes de montagem. O artigo Manta Térmica para Turbo vs Protetor Térmicoexplica por que uma manta flexível e uma blindagem rígida exigem verificações de ajuste diferentes.


Passo 9: Marcar as Áreas de Cobertura e Exclusão Necessárias

Um desenho personalizado de manta de turbo deve mostrar tanto o que deve ser coberto quanto o que deve permanecer aberto.

Marcar:

  • a área principal da carcaça da turbina a ser isolada;
  • conexões que exigem inspeção regular;
  • placas de série ou marcas de identificação que devem permanecer visíveis;
  • folga do atuador e da articulação;
  • acesso a sensores e linhas;
  • braçadeiras e fixadores de serviço;
  • áreas onde uma borda, costura ou ponto de fixação não seja permitido.

Isso é mais útil do que pedir "cobertura máxima" sem definir os requisitos de serviço e movimento.


Passo 10: Incluir a Construção de Material Pretendida

O ajuste não pode ser completamente separado da construção do material. Um pacote de isolamento mais espesso pode ocupar mais espaço, alterar a posição da borda ou exigir um arranjo de fixação revisado.

As opções de cobertura externa BSTFLEX incluem:

  • tecido estilo titânio/lava;
  • tecido de carbono;
  • tecido aluminizado;
  • tecido de fibra de vidro revestido com silicone.

Uma camada opcional de folha de metal gofrada também pode ser avaliada de acordo com o grau de metal exigido, espessura, padrão de gofragem, posição e cobertura. Esta opção é separada de uma cobertura externa de tecido aluminizado.

Para construção revestida de silicone, consulte Silicone Coated Turbo Blankets: Outer-Cover Temperature vs Turbine-Side Insulation. O material externo deve ser especificado juntamente com o isolamento interno, a construção da borda, a linha e a fixação.


Como Preparar um Desenho de Medição Útil

Um desenho CAD profissional é útil, mas nem sempre necessário para a primeira análise. Um esboço claramente marcado pode ser suficiente quando contém dimensões rastreáveis e fotografias correspondentes.

Todo desenho de medição deve incluir:

  • nome do projeto ou da peça;
  • modelo e número da peça do turbocompressor;
  • revisão e data do desenho;
  • unidades de medida;
  • orientação da vista;
  • etiquetas de cota que correspondem às fotografias;
  • limite de cobertura;
  • notas sobre a wastegate e folga de serviço;
  • contato do cliente ou referência do projeto.

Não coloque várias setas sem identificação em uma única fotografia. Use referências como A, B, C e D, e defina cada cota em uma tabela separada.

Referência Sugerida Medição Como Definir
A Circunferência da carcaça da turbina Distância ao redor do caminho principal selecionado da carcaça, excluindo flanges, a menos que indicado o contrário.
B Largura necessária da capa Distância entre os limites propostos das bordas da manta.
C Localização da wastegate Distância de um ponto de referência identificado da carcaça até o acoplamento do atuador ou o centro do recorte necessário.
D Folga mínima de instalação Menor espaço disponível no componente nomeado antes que o isolamento seja instalado.
E Acesso de entrada ou saída Folga necessária ao redor do flange, abraçadeira ou fixador de serviço.


Lista de Verificação de Fotografias para uma RFQ de Manta Térmica de Turbo Personalizada

Fotografia O que Deve Mostrar
Instalação geral Posição do turbocompressor e componentes ao redor do motor, veículo ou equipamento.
Close-up da carcaça da turbina Perfil principal da carcaça e o caminho utilizado para a medição da circunferência.
Vista lateral Largura da carcaça, carcaça central, saída e borda proposta da manta.
Vista da wastegate Atuador, suporte, haste, alavanca e folga de movimento necessária.
Vista da conexão Acesso à entrada, saída, abraçadeira, flange e fixador de serviço.
Área de folga limitada Menor espaço até uma linha, fio, suporte, protetor ou painel da carroceria, com uma escala sempre que possível.


Erros Comuns de Medição de Mantas Térmicas para Turbo

Medição da Tampa do Compressor

Uma manta térmica do lado da turbina é selecionada em torno da carcaça do lado quente. As medições da tampa do compressor não estabelecem o molde da manta necessário.

Uso do Nome do Flange como Tamanho Final

Os nomes T3, T4 e T6 ajudam a organizar famílias de produtos, mas as carcaças dentro de uma mesma família podem ser diferentes. Confirme as dimensões reais da carcaça e a instalação.

Inclusão de Flanges em uma Medição, mas Não no Desenho

Indique exatamente por onde a fita passou. Um fornecedor não pode comparar dimensões de forma confiável quando uma circunferência inclui um flange e outra não.

Envio do Diâmetro como Circunferência

Rotule o tipo e a unidade de dimensão. Um número sem seu caminho de medição pode resultar em um molde incorreto.

Ignorar o Movimento da Wastegate

Uma fotografia estática do articulamento não define seu envelope operacional necessário. Mostre o mecanismo e identifique a folga que deve ser mantida.

Medição do Turbocompressor Apenas na Bancada

As medições na bancada podem descrever a carcaça, mas não a folga instalada, o acesso às ferragens ou os componentes próximos. Inclua fotografias do equipamento instalado sempre que possível.

Falha na Identificação da Espessura do Material Necessária

Um molde aprovado para uma estrutura de isolamento pode precisar de revisão quando a espessura ou a disposição das camadas mudar.


Molde Padrão ou Molde Personalizado?

Um molde padrão T25/T28, T3, T3/T4, T4 ou T6 pode ser adequado quando a carcaça real e a instalação ao redor corresponderem aos requisitos do molde. Um molde personalizado deve ser considerado quando:

  • as dimensões da carcaça estiverem fora do molde padrão disponível;
  • a disposição da wastegate interna precisar de uma abertura de folga específica;
  • a geometria da entrada, saída ou braçadeira V-band alterar a posição da borda;
  • o espaço de instalação disponível for limitado;
  • a manta deve manter o acesso a conexões específicas do projeto;
  • é necessária uma espessura de isolamento especial, reforço ou camada de folha metálica gofrada;
  • o pedido requer um padrão OEM repetível e controlo de revisão.

O guia de mantas térmicas para turbo personalizadas e OEM da BSTFLEX explica os requisitos mais amplos de material, amostragem, marca e produção.


Aprovar a Primeira Amostra na Instalação Real

As medições são a entrada de projeto. A amostra instalada é a confirmação do ajuste.

Durante a aprovação da amostra, verifique:

  • cobertura da carcaça;
  • posição das bordas;
  • alinhamento do fecho e dos pontos de fixação;
  • movimento da válvula de descarga (wastegate);
  • acesso a abraçadeiras, linhas e elementos de fixação;
  • folga em relação à cablagem, mangueiras e carroçaria;
  • ausência de dobras, compressão excessiva ou tensão anormal;
  • material, cor, logótipo e embalagem em conformidade com a especificação do pedido.

Registe a revisão de padrão aceita e fotografar a amostra instalada. Qualquer modificação feita durante o teste de ajuste deve ser transferida para o desenho controlado antes da produção em série.


Lista de Verificação de Consulta (RFQ) para Manta Térmica para Turbo Personalizada

Secção da RFQ Informações a Fornecer
Turboalimentador Fabricante, modelo, número de peça, referência da carcaça e se é original ou de reposição (aftermarket).
Equipamento Veículo, motor, motor marítimo, gerador, máquina industrial ou outra aplicação.
Dimensões Circunferência da carcaça, largura da tampa, localização da wastegate e folgas mínimas, com unidades.
Instalação Fotografias, disposição de entrada/saída, detalhes do atuador, abraçadeiras, linhas e requisitos de manutenção.
Cobertura Área marcada a ser isolada e componentes que devem permanecer acessíveis ou descobertos.
Condições térmicas Condições contínuas e de pico conhecidas, locais de medição e alvo do componente protegido, quando disponíveis.
Construção Capa externa, requisitos de isolamento interno, reforço, borda, rosca e preferência de fixação.
Folha de metal gofrada Se necessário; grau do metal, espessura, gofragem, posição e cobertura, se definidos.
Requisitos comerciais Quantidade de amostra, pedido inicial, demanda recorrente, logotipo, etiqueta, embalagem e documentos necessários.


Perguntas Frequentes

Quais são as duas principais medidas da manta térmica para turbo?

As dimensões iniciais mais comuns são a circunferência da carcaça da turbina e a largura da área a ser coberta. Uma análise completa de encaixe também pode exigir a localização da wastegate, a geometria de entrada e saída e as dimensões de folga de instalação.

Devo medir a manta térmica para turbo ou a carcaça da turbina?

Para um novo encaixe, meça a carcaça da turbina real e a instalação. Uma manta existente pode ser fornecida como amostra de referência, mas apenas as dimensões dela não provam que seu ajuste, materiais ou cobertura estejam corretos para o novo projeto.

Posso escolher uma manta térmica para turbo pelo nome do flange T3 ou T4?

Use o flange ou o nome da família apenas como referência inicial. Confirme as dimensões da carcaça da turbina, a disposição da wastegate e o espaço disponível antes de aprovar o molde.

Qual medição extra é necessária para uma wastegate interna?

Documente o atuador, o suporte, a haste e a alavanca do lado da turbina em relação a um ponto de referência definido da carcaça, e identifique a área completa necessária para o movimento e a folga da manta.

A BSTFLEX pode desenvolver uma manta apenas a partir de fotografias?

As fotografias são úteis para analisar a geometria e as restrições, mas dimensões rotuladas, um desenho, uma amostra física ou o próprio turboalimentador podem ser necessários, dependendo da complexidade e da precisão exigidas.

Materiais externos diferentes usam o mesmo molde?

Eles podem usar a mesma geometria básica da carcaça, mas uma alteração na espessura do isolamento, no reforço ou na disposição das camadas pode afetar o encaixe. Cada proposta de construção deve ser avaliada em relação à folga disponível.


Solicitar uma Análise de Medição de Manta Térmica para Turbo Personalizada

Envie à BSTFLEX a identificação do turboalimentador, as dimensões rotuladas, as fotografias da instalação e a área que precisa de proteção térmica. Inclua a disposição da wastegate, a folga disponível, o material externo preferido e a quantidade de pedido esperada.

Para projetos de OEM e marca própria, forneça também o logotipo exigido, etiqueta, embalagem, critérios de aprovação de amostra e documentação de produção. Referências claras de medição permitem que o molde proposto, os materiais e a fixação sejam revisados antes da amostragem.

Envie as Medições e o Desenho do seu Turboalimentador para a BSTFLEX


Assine nossa newsletter
Cadastre-se em nossa promoção mensal e receba as últimas novidades sobre produtos!
envie uma mensagem
envie uma mensagem
Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

casa

produtos

cerca de

contato
