O isolamento de escape expansível de basalto e fibra de vidro utiliza um conceito semelhante de folha liberada pelo calor, mas o material fibroso principal é diferente.Ambos os produtos podem ser fabricados a partir de fio texturizado de filamento contínuo comprimido em uma folha compacta e mantidos por costura temporária sensível ao calor. Durante o ciclo inicial de aquecimento aprovado, a costura perde sua função de contenção e a estrutura de fibra volumizada pode se recuperar dentro do espaço fornecido pelo silenciador.
A escolha correta não pode ser feita apenas com base nas palavras basalto, fibra de vidro ou alta temperatura. Os fabricantes de escapes devem comparar o grau real da fibra, a construção do fio, o peso da fibra seca, as dimensões comprimidas, o comportamento de liberação, as condições de serviço contínuo, a geometria do silenciador e a validação da montagem completa.
A BSTFLEX fornece uma Folha de Isolamento Expansível de Silenciador de Fibra de Basalto e uma Folha de Isolamento Expansível de Escape de Fibra de Vidro. Esta comparação explica como selecionar entre os dois materiais sem tratá-los como automaticamente intercambiáveis.
Resposta Rápida: Isolamento de Escape Expansível de Basalto ou Fibra de Vidro?
Use o material já aprovado para o silenciador sempre que existir uma especificação de produção válida.
Para um programa de escapamento novo ou revisado:
- escolha o enchimento expansivo de basalto quando o grau de fibra de basalto especificado e a construção da manta acabada atenderem às condições térmicas, mecânicas e de produção exigidas;
- escolha o enchimento expansivo de fibra de vidro quando o grau de fibra de vidro especificado e a construção da manta acabada atenderem a esses requisitos;
- não aprove uma substituição baseada apenas em dimensões iguais ou peso total igual;
- mantenha a temperatura de liberação, a temperatura de serviço contínuo e a exposição de pico curto como campos de especificação separados;
- valide a manta selecionada no silenciador completo antes da produção em série.
Nenhum dos materiais é universalmente melhor. O resultado aprovado depende da fibra exata, da costura, da quantidade de enchimento, da estrutura de retenção e da carga de trabalho do escapamento.
O que ambas as mantas de enchimento expansivo têm em comum
Ambas as famílias de produtos são projetadas para simplificar a instalação de uma carga acústica fibrosa antes que ela atinja seu volume expandido.
A construção geral inclui:
- fio de filamento contínuo texturizado;
- uma forma de folha comprimida;
- costura temporária termossensível;
- uma largura, comprimento e peso de fibra definidos;
- liberação durante um ciclo de aquecimento inicial aprovado;
- recuperação da estrutura de fibra volumizada dentro da cavidade disponível do silenciador.
O termo recheio de exaustão autoexpansível descreve a recuperação de uma estrutura de fibra previamente comprimida. Isso não significa que o material produza mais fibra, expanda sem limites ou corrija automaticamente um peso de enchimento insuficiente.
Principais Diferenças Entre o Recheio Expansível de Basalto e de Fibra de Vidro
| Ponto de comparação | Embalagem Expansível de Basalto | Embalagem Expansível de Fibra de Vidro |
|---|---|---|
| Família de fibras primárias | Fio de filamento contínuo à base de basalto | Fio de filamento contínuo à base de vidro |
| Página principal do produto | Folha de Embalagem para Silencioso Expansível de Fibra de Basalto | Folha de Embalagem para Escapamento Expansível de Fibra de Vidro |
| Especificação da fibra | O grau do basalto, a construção do fio e a condição de texturização devem ser definidos | O grau do vidro, a construção do fio e a condição de texturização devem ser definidos |
| Gramatura da fibra | Confirmado para o produto de basalto real | Confirmado para o produto de fibra de vidro real |
| Condições de liberação | Determinado pelo fio real e pela construção costurada | Determinado pelo fio real e pela construção costurada |
| Condições de serviço contínuo | Com base no grau do basalto e na construção instalada completa | Com base no grau do vidro e na construção instalada completa |
| Substituição direta | Não estabelecido por tamanho, espessura ou peso iguais; a validação do silenciador completo é necessária | |
O princípio de construção compartilhado não torna os dados técnicos idênticos. Limites de temperatura, comportamento de expansão, gramatura, densidade, desempenho acústico e vida útil devem ser confirmados separadamente.

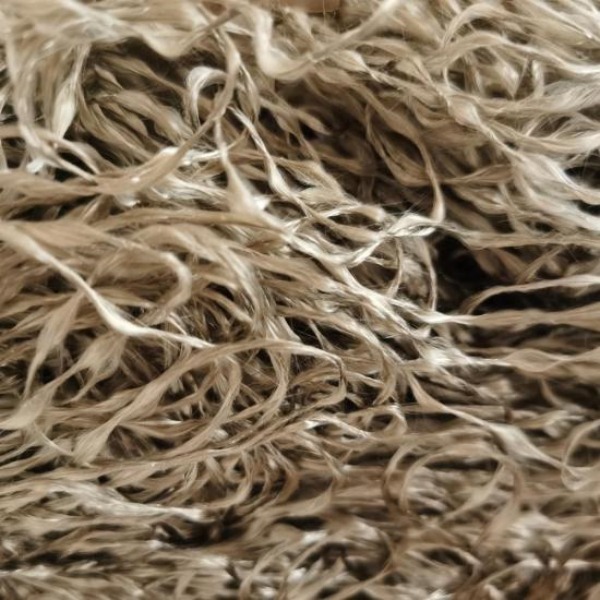

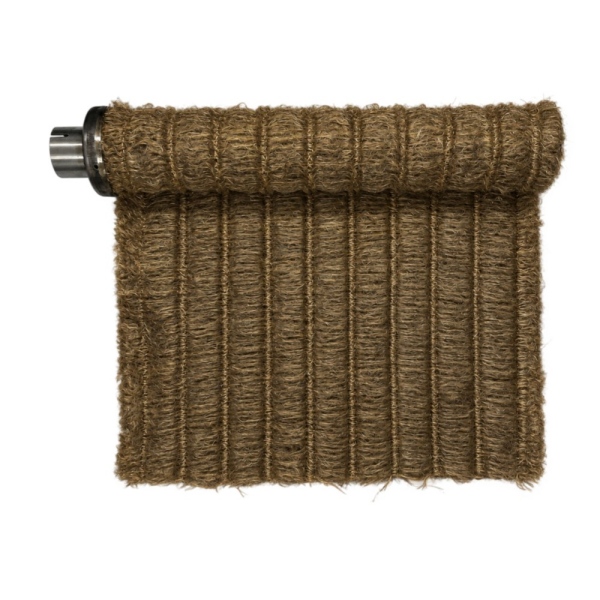

Folha de Enchimento de Silenciador Expansível de Fibra de Basalto
O produto BSTFLEX enchimento de escapamento expansível de basalto utiliza fio de basalto de filamento contínuo texturizado, comprimido e mantido por costura termossensível.
Uma especificação completa da folha de basalto deve identificar:
- grau da fibra de basalto e referência do material;
- construção do fio de filamento contínuo;
- método de texturização ou condição do fio fornecido;
- gramatura apenas da fibra;
- gramatura da folha completa, quando controlada separadamente;
- espessura comprimida e condição de medição;
- largura da folha e comprimento do rolo ou corte;
- material e padrão de costura temporária;
- condições de liberação e tempo de exposição;
- condições de operação contínua e de pico;
- carga de fibra seca aprovada por silenciador;
- padrão de corte, costura e sobreposição.
O produto de basalto deve permanecer distinto de Enchimento de Silenciador Solto de Fibra de Basalto e da manta convencional Manta de Enchimento de Silenciador de Basalto. O enchimento solto, a manta convencional e a folha liberada pelo calor usam diferentes métodos de montagem e intenções de palavras-chave.

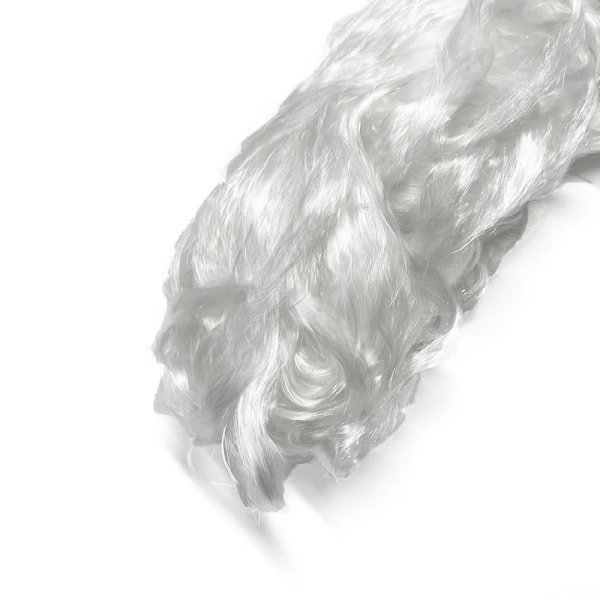

Folha de Enchimento de Escapamento Expansível de Fibra de Vidro
O produto de fibra de vidro BSTFLEX usa fio de vidro de filamento contínuo texturizado em uma folha comprimida mantida por costura temporária de baixo ponto de fusão.
Uma especificação completa da folha de fibra de vidro deve identificar:
- grau da fibra de vidro;
- construção do fio de filamento contínuo;
- condição de texturização;
- gramatura de área apenas da fibra;
- gramatura de área da folha completa, quando aplicável;
- espessura comprimida e condição de medição;
- largura e comprimento da folha;
- fio temporário e padrão de costura;
- condições de liberação;
- condições de operação contínua e de pico;
- carga de fibra seca por silenciador;
- padrão de corte e layout de instalação.
Não assuma que todas as folhas expansíveis de fibra de vidro utilizam o mesmo grau de vidro, temperatura de liberação, espessura ou peso de enchimento. Os dados relevantes pertencem ao produto exato que está sendo aprovado.
A Temperatura de Liberação Não É a Mesmo que a Temperatura de Serviço
Esta distinção é essencial para ambos os materiais.
| Campo de Temperatura | O Que Descreve | Informação Necessária |
|---|---|---|
| Condições de liberação | Quando a costura temporária perde sua função de contenção | Faixa de temperatura, método de aquecimento, tempo de exposição e local de medição |
| Condições de serviço contínuo | O ambiente operacional sustentado da fibra e do conjunto de gaxeta completo | Temperatura contínua, atmosfera, vibração e ciclo de trabalho relevante |
| Exposição de pico | Excursões de curta duração acima da operação normal | Temperatura de pico, duração, frequência e local de medição |
Não use a temperatura mais alta publicada da fibra como meta para liberar o fio. Não use a temperatura de liberação do fio como a classificação contínua da embalagem instalada.
A temperatura na saída do motor, no núcleo perfurado, no local de empacotamento e no invólucro externo pode diferir. Identifique o local de medição na RFQ e no registro de validação.
Compare o Peso da Fibra na Mesma Base
Dimensões iguais da folha não significam quantidade igual de fibra.
Para ambos os materiais, separe:
- peso da fibra seca;
- peso da costura temporária;
- peso da folha completa;
- peso da peça cortada;
- peso de transporte e embalagem.
Para uma peça cortada retangular:
Massa de fibra seca = largura útil × comprimento útil × gramatura de área apenas da fibra.
Quando a largura e o comprimento são inseridos em metros e a gramatura de área é declarada em g/m2, a massa calculada está em gramas.
Confirme se o peso de área citado inclui costura ou outros constituintes. A mesma base deve ser usada na cotação, no controle de produção e na inspeção de recebimento.
Converter uma Carga de Fibra Aprovada em Comprimento de Corte
Onde o silenciador já possui uma carga de fibra seca aprovada:
Comprimento de corte = massa de fibra seca necessária / (largura útil da manta × peso de área apenas da fibra).
A equação fornece um comprimento de corte nominal. Ela não estabelece:
- a carga de fibra correta para um novo silenciador;
- a costura ou sobreposição necessária;
- se a manta se encaixa na rota de montagem;
- se o material se solta corretamente na cavidade confinada;
- ou se o basalto e a fibra de vidro são equivalentes na mesma massa.
Qualquer corte de acabamento, sobreposição e seções de corte moldadas devem ser incluídos no layout de produção aprovado.
A Taxa de Expansão Deve Ser Definida por um Método de Ensaio
Afirmações como expande duas vezes ou expande três vezes estão incompletas a menos que as condições iniciais e finais sejam definidas.
Um teste útil de expansão ou recuperação deve identificar:
- dimensões iniciais do corpo de prova;
- espessura comprimida inicial;
- carga de medição;
- acondicionamento do corpo de prova;
- taxa de aquecimento;
- temperatura de liberação;
- duração da exposição;
- recuperação livre ou confinada;
- condição de resfriamento;
- tempo e método de medição final.
A expansão livre fora de um silenciador pode diferir da recuperação dentro de uma cavidade de enchimento restrita. O espaço radial disponível, camadas metálicas, telas de retenção e geometria do invólucro podem limitar a recuperação.
Por esse motivo, não selecione basalto ou fibra de vidro apenas com base em um multiplicador de expansão indefinido.
Como a Geometria do Silenciador Afeta a Seleção de Materiais
Ambos os produtos podem ser considerados para silenciadores absorventes cilíndricos, ovais, tri-ovais e irregulares, mas o layout de corte e instalação deve se adequar à cavidade real.
Forneça:
- diâmetro externo do núcleo perfurado;
- diâmetro interno ou perfil do invólucro;
- comprimento efetivo de enchimento;
- deslocamento do núcleo;
- divisórias e zonas de enchimento separadas;
- folgas nas extremidades;
- camadas metálicas internas;
- direção de inserção;
- posição da costura e da sobreposição.
Para um núcleo circular:
Circunferência do núcleo = π × diâmetro externo do núcleo.
Esta é apenas uma referência geométrica inicial. O comprimento final da folha também depende da sobreposição, compressão, qualquer envolvimento no lado do núcleo e da carga de fibra seca aprovada.
Silenciadores com Núcleo Oval, Tri-Oval e Descentralizado
Folhas expansíveis são úteis onde uma forma de material compacta simplifica a inserção em um silenciador moldado. No entanto, a liberação não pode mover fibra através de uma partição sólida ou garantir preenchimento uniforme ao redor de cada obstrução.
Durante a aprovação da amostra, inspecione:
- o lado estreito de um núcleo descentralizado;
- a cavidade do lado mais largo;
- bolsões das extremidades;
- regiões próximas a suportes ou defletores;
- áreas de emenda e sobreposição;
- câmaras acústicas separadas.
Múltiplas zonas de compactação podem exigir peças separadas com pesos definidos. Uma massa total de fibra correta não prova a distribuição correta.
Lã de Aço Inoxidável no Lado do Núcleo e Telas de Retenção
Alguns silenciadores de escapamento usam lã de aço inoxidável junto ao núcleo perfurado para proteger a fibra acústica circundante. Uma tela de retenção separada também pode ajudar a manter o conjunto de compactação.
A BSTFLEX fornece:
- Enchimento para Silenciador de Escapamento de Lã de Aço Inoxidável;
- Luvas de Núcleo de Silenciador de Lã de Aço;
- Telas de Escapamento de Aço Inoxidável.
Não assuma que o enchimento expansível de basalto ou fibra de vidro elimina essas camadas. O desenho do silenciador deve definir se elas são necessárias.
Mantenha as seguintes quantidades separadas:
- carga de fibra seca de basalto ou fibra de vidro;
- massa de lã de aço inoxidável;
- massa da tela de retenção;
- volume de enchimento acabado.
Instalação e Liberação no Primeiro Aquecimento
Ambos os materiais exigem um processo de instalação controlado.
- Verifique o material. Confirme a referência do produto de basalto ou fibra de vidro, o lote e a especificação da folha aprovada.
- Verifique o peso da peça cortada. Use a base acordada de apenas fibra ou folha completa.
- Preserve a costura temporária. Não a remova ou substitua sem instruções específicas do produto.
- Posicione a folha corretamente. Siga a orientação, a emenda e a sobreposição aprovadas.
- Use restrições de montagem aprovadas. Fio, fita ou adesivo não especificados podem interferir na liberação.
- Confirme o ajuste a frio.O núcleo compactado deve entrar no invólucro sem corte descontrolado ou força excessiva.
- Conclua a montagem do escape.Mantenha os revestimentos, telas, drenos e passagens de gás necessários no lugar.
- Aplique o procedimento de aquecimento inicial aprovado.Não use um tempo de ociosidade universal ou método de chama aberta.
- Verifique a liberação durante o desenvolvimento.Inspecione uma amostra acordada após o resfriamento seguro ou use outro método aprovado.
Uma mudança no cheiro, fumaça ou nota de escape não é um método de aceitação para liberação de fibras. Use um procedimento documentado.
Aplicações
Folhas expansíveis de basalto e fibra de vidro podem ser avaliadas para silenciadores absorventes aprovados usados em:
- sistemas de escape de motocicletas;
- silenciadores de ATV e UTV;
- escapes de motocross e corrida;
- silenciadores de alto desempenho automotivo;
- sistemas de escape de diesel para serviços pesados;
- silenciadores de escape de geradores;
- silenciadores de motores industriais;
- equipamentos de construção e agrícolas;
- silenciadores de escape marítimo seco;
- programas de escape OEM personalizados.
Os nomes das aplicações por si só não provam a adequação. O grau real do material, a quantidade de embalagem, o processo de liberação e as condições de operação devem ser aprovados.
Não instale enchimento de silenciador fibroso em um DPF, catalisador, substrato SCR, separador de água de exaustão úmida (waterlock) ou outro componente que não seja projetado para conter fibra acústica.
Aprovação de Amostra OEM
Ao comparar basalto e fibra de vidro, mantenha outras variáveis consistentes sempre que prático e documente todas as diferenças inevitáveis.
O registro de aprovação da amostra deve incluir:
- material e grau da fibra;
- construção do fio;
- peso de área apenas da fibra;
- peso total da folha;
- espessura comprimida;
- costura temporária;
- dimensões de corte;
- carga de fibra seca;
- costura e sobreposição;
- camadas metálicas do lado do núcleo;
- procedimento de aquecimento inicial;
- distribuição pós-liberação;
- condições do teste de som;
- resultado da perda de pressão ou contrapressão quando necessário;
- retenção após o teste operacional acordado.
Uma montagem a frio bem-sucedida apenas comprova que o material pode ser instalado. Ela não comprova a liberação correta, o desempenho acústico ou a durabilidade.
Inspeção de Recebimento
| Item de Inspeção | Chapa de Basalto | Chapa de Fibra de Vidro |
|---|---|---|
| Identidade do material | Produto de basalto aprovado e referência de fibra | Produto de fibra de vidro aprovado e grau do vidro |
| Dimensões | Largura, comprimento e perfil de corte | Largura, comprimento e perfil de corte |
| Espessura comprimida | Medido sob a condição acordada | Medido sob a condição acordada |
| Peso | Valor apenas da fibra ou da chapa completa de acordo com a especificação | Valor apenas da fibra ou da chapa completa de acordo com a especificação |
| Costura | Linha, padrão e condição corretos | Linha, padrão e condição corretos |
| Condição | Sem contaminação inaceitável, umidade ou danos | Sem contaminação inaceitável, umidade ou danos |
| Identificação | Número da peça, revisão e referência do lote | Número da peça, revisão e referência do lote |
Custo e Formato de Fornecimento
Compare os dois materiais pelo custo por silenciador aceito, e não apenas pelo preço por metro quadrado.
Inclua:
- preço da chapa;
- rendimento de corte útil;
- mão de obra de corte e pesagem;
- tempo de instalação;
- condicionamento no primeiro aquecimento;
- inspeção e testes;
- refugo e peças rejeitadas;
- embalagem e frete;
- retrabalho necessário.

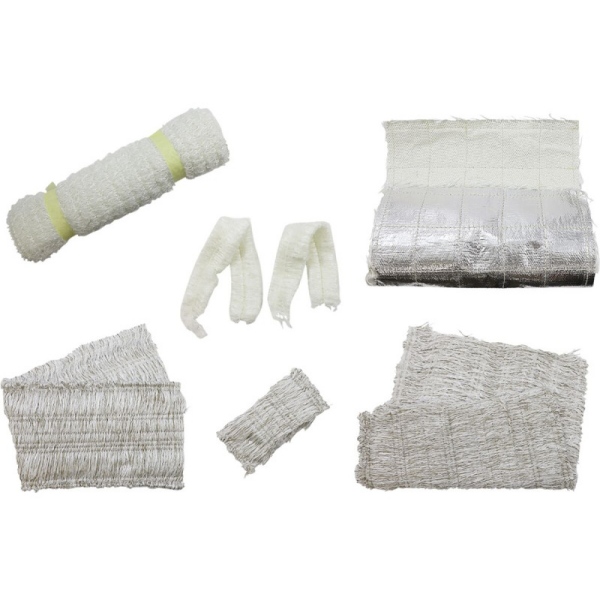

BSTFLEX pode fornecer material em rolo, chapas padrão, retângulos pré-cortados e componentes com formatos personalizados para projetos adequados. A embalagem pode incluir etiquetas com número de peça, códigos de barra, sacos individuais, arte com marca própria e quantidades definidas por caixa.
Para fornecimento baseado em desenho e amostra, visite Fabricante de Isolamento para Silenciosos de Escape OEM.
O que Incluir em uma RFQ
| Campo da RFQ | Informações a Fornecer |
|---|---|
| Preferência de material | Basalto, fibra de vidro ou solicitação de amostras comparativas |
| Geometria do silencioso | Diâmetro externo do núcleo, perfil do invólucro, comprimento preenchido, partições e rota de inserção |
| Requisito de manta | Largura, comprimento, espessura comprimida e perfil de corte |
| Quantidade de fibra | Peso superficial apenas de fibra ou carga seca aprovada |
| Condições de liberação | Dados necessários para temperatura, tempo e método de condicionamento |
| Regime de operação | Temperatura contínua e de pico, local de medição, vibração e informações de fluxo de gás |
| Estrutura de retenção | Lã de aço, capa de núcleo, tela ou outras camadas aprovadas |
| Validação | Inspeção de liberação, teste acústico, teste de durabilidade e outros requisitos de aprovação |
| Requisito comercial | Quantidade de protótipos, demanda anual, etiquetas e embalagem |
Perguntas Frequentes
O isolamento expansível de basalto para escapamento é melhor do que o de fibra de vidro?
Não universalmente. Compare as classes exatas de fibras, construções de mantas, condições térmicas, quantidade de isolamento, processo de instalação e resultados de validação para o silenciador real.
O isolamento expansível de basalto expande mais do que o de fibra de vidro?
Nenhuma taxa de expansão universal se aplica a nenhum dos materiais. A recuperação depende da construção do fio, compressão, costura, condições de aquecimento e espaço disponível na cavidade.
O basalto pode substituir a fibra de vidro com o mesmo peso de manta?
O peso igual da manta não comprova equivalência. O material da fibra, a base de peso por área, a recuperação de volume, o comportamento térmico e a distribuição instalada devem ser revisados.
Ambos os produtos utilizam costura termossensível?
Estas instruções do produto BSTFLEX utilizam costura termossensível temporária, mas a linha exata e as condições de liberação devem ser confirmadas para cada folha acabada.
Ambos os materiais podem ser fornecidos em tamanhos cortados sob medida?
Sim. A BSTFLEX pode analisar largura, comprimento, espessura comprimida, padrão de corte, peso da peça e embalagem personalizados para projetos OEM adequados.
A gaxeta expansível elimina a necessidade de lã de aço inoxidável?
Não. Utilize lã de aço inoxidável ou telas de retenção onde a construção aprovada do silenciador as exigir.
Quanto de gaxeta expansível deve ser instalado?
Utilize a carga de fibra seca aprovada, o peso de área exclusivo de fibra e o padrão de corte para o silenciador específico. A expansão não compensa material insuficiente.
Estas folhas podem ser usadas em silenciadores ovais?
Elas podem ser avaliadas para silenciadores absortivos ovais e tri-ovais, mas o padrão de corte, as zonas de embalagem separadas e a distribuição pós-liberação devem ser validados.
Solicitar Amostras de Embalagem Expansível de Basalto e Fibra de Vidro
Para fibra de basalto, analise a BSTFLEX Basalt Fiber Expanding Muffler Packing Sheet.
Para fibra de vidro, analise a BSTFLEX Fiberglass Expanding Exhaust Packing Sheet.
Envie o desenho do silenciador, a preferência de material, a carga de fibra seca, as dimensões da manta, as condições de operação e a quantidade de amostras necessária. Outros materiais de embalagem e formas de fornecimento estão disponíveis na linha BSTFLEX Muffler Packing range.
Solicitar Amostras de Embalagem Expansível de Basalto e Fibra de Vidro e um Orçamento para OEM
