O material de enchimento para silenciadores de camiões deve ser selecionado com base na exigência real de exaustão, na geometria do silenciador e na construção acústica aprovada, em vez de apenas no tamanho do veículo.Camiões a diesel de serviço pesado, tratores e equipamentos de construção podem expor um silenciador absorvente a carga contínua, vibração, impacto na estrada e alto fluxo de exaustão, tornando a seleção do material e a retenção do enchimento particularmente importantes.
A fibra de vidro e a fibra de basalto são duas direções de materiais que podem ser usadas em silenciadores de exaustão adequados. A fibra de vidro é amplamente utilizada como material de enchimento acústico, enquanto a fibra de basalto pode ser avaliada quando o projeto aprovado exige uma construção de fibra mineral diferente para serviços térmicos ou mecânicos exigentes.
A BSTFLEX fornece materiais de enchimento para silenciadores para sistemas de exaustão automotivos, de camiões, de desportos motorizados e industriais. Este guia concentra-se em silenciadores e abafadores a diesel de serviço pesado que são especificamente projetados para conter enchimento acústico fibroso.

Use o material já aprovado para o silenciador sempre que existir uma especificação de produção válida.
Para um projeto de exaustão de serviço pesado novo ou revisado:
A decisão completa deve incluir o grau da fibra, o peso do enchimento seco, o volume da câmara, a densidade instalada, a proteção do lado do gás, a retenção e a validação da amostra.
Nem todo o componente de exaustão a diesel de serviço pesado utiliza enchimento fibroso.
A exaustão de um veículo moderno pode incluir:
O enchimento do silenciador pertence apenas à cavidade acústica projetada para o conter.Não deve ser inserido num catalisador, DPF, substrato SCR ou outro componente de pós-tratamento simplesmente porque esse componente faz parte do sistema de exaustão.
Para uma RFQ de OEM, forneça uma seção transversal mostrando o tubo perfurado ou o revestimento e a zona de enchimento exata.

Um silenciador de camião pode operar sob condições muito diferentes de um pequeno silenciador de motociclo reparável.
As condições relevantes de serviço pesado podem incluir:
Estas condições não exigem automaticamente uma fibra específica. Elas definem o ambiente em relação ao qual o sistema de empacotamento proposto deve ser avaliado.

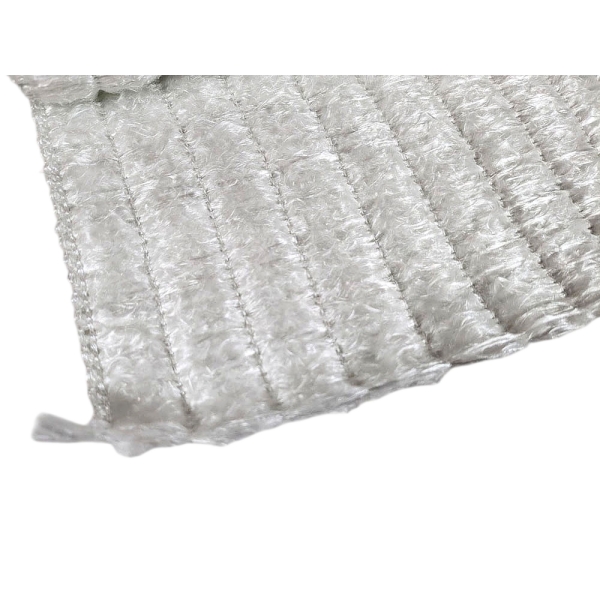

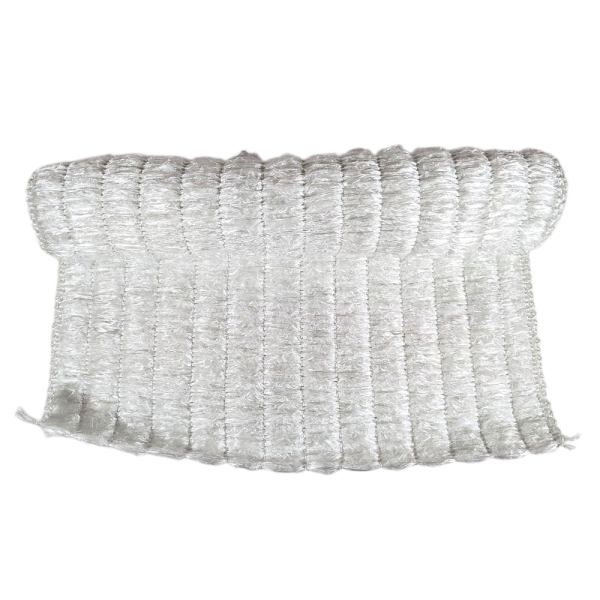

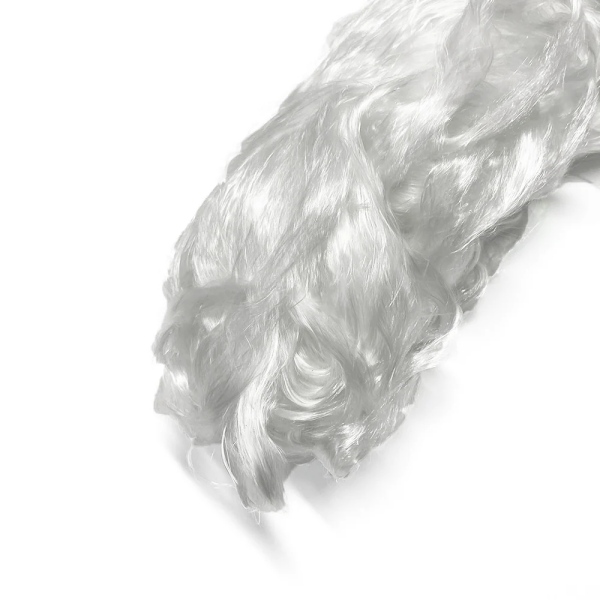

Empacotamento de fibra de vidro para silencioso de caminhão pode fornecer a camada acústica porosa principal em um silenciador de absorção adequado. A especificação de compra deve identificar o grau real do vidro e a construção da fibra, em vez de simplesmente solicitar lã de vidro.
As opções de fibra de vidro da BSTFLEX incluem:
O formato de fornecimento correto depende de como o fabricante do escapamento preenche o silenciador.
As rotas de produção possíveis incluem:

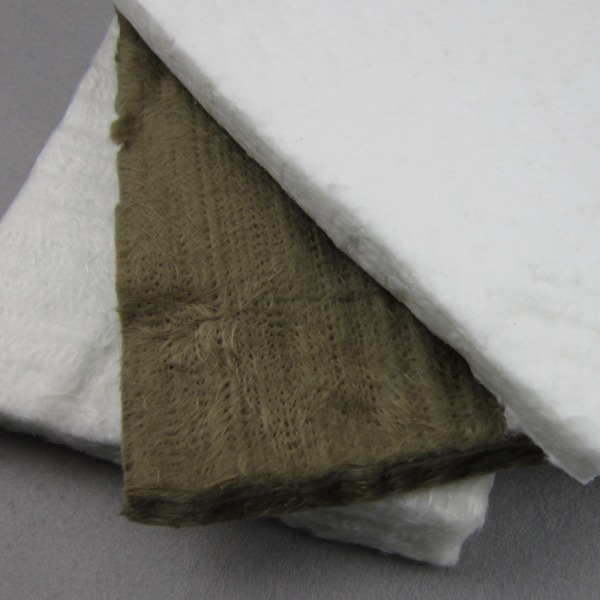

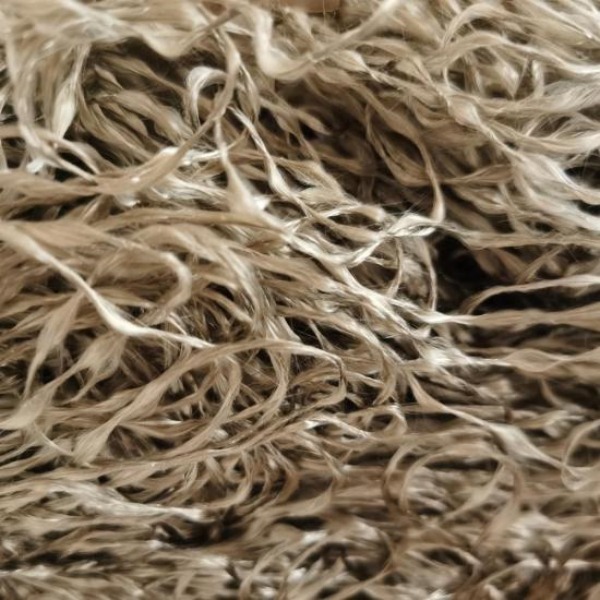

Empacotamento de basalt para silencioso de caminhão fornece outra opção de fibra mineral para silenciadores de escapamento onde seu grau real e construção foram aprovados para a tarefa.
As opções de empacotamento de basalt da BSTFLEX incluem:
Não assuma que todo produto descrito como lã de basáltica, fibra de rocha ou lã mineral tenha a mesma estrutura de fibra ou adequação para escapamento.
Para um projeto de OEM, especifique:
| Fator de Seleção | Empacotamento de Fibra de Vidro | Empacotamento de Basalto |
|---|---|---|
| Especificação de material | Identificar o grau do vidro e a construção da fibra. | Identificar o grau e a construção da fibra de basalto. |
| Formatos de fornecimento | Fibra solta, fio, manta, folha ou componente contido, dependendo do produto. | Fibra solta, manta ou componente preparado dependendo do produto. |
| Seleção térmica | Use a classificação e a recomendação de serviço para o produto de vidro real. | Use a classificação e a recomendação de serviço para o produto de basalto real. |
| Dever mecânico | Analisar a erosão por gás, a vibração e a retenção necessária. | Analisar as mesmas condições para a construção proposta em basalto. |
| Controle de produção | Especificar peso seco, densidade, dimensões e método de instalação. | Especificar peso seco, densidade, dimensões e método de instalação. |
| Aprovação OEM | Validar o material selecionado no silenciador completo. | Validar o material selecionado no silenciador completo. |
A tabela deliberadamente não atribui um único vencedor universal. O resultado aprovado depende do tipo específico de fibra e do sistema de exaustão.

Uma temperatura máxima ou de classificação não é suficiente para selecionar enchimento de silenciador para serviços pesados.
Pergunte ao fornecedor o que o valor cotado representa:
Identifique também o local de medição no veículo.
A temperatura dos gases de escape na saída do motor não é a mesma que:
A seleção de materiais deve utilizar dados relevantes para o local real de embalagem.
Os layouts de exaustão a diesel para serviços pesados podem incluir vários dispositivos de tratamento antes ou depois de um silenciador.
Para a RFQ de enchimento, identifique se o silenciador absorvente está localizado:
Essas informações ajudam a definir o ambiente real térmico e de contaminação.
Não descreva o enchimento do silenciador como enchimento de DPF, enchimento de catalisador ou enchimento de SCR, a menos que seja genuinamente parte de um produto projetado separadamente com essa função.
Fortes pulsos de exaustão e o movimento de gases através de um núcleo perfurado podem impor estresse mecânico na superfície interna do enchimento acústico.
Algumas construções de silenciadores para serviços pesados, portanto, usam uma camada de lã de aço inoxidável ao redor do tubo perfurado antes do enchimento principal de fibra de vidro ou basalto.
A BSTFLEX fornece:
A camada metálica deve permanecer como uma especificação separada da fibra acústica principal.
Uma lista de materiais (BOM) de exaustão de caminhão deve identificar:
Não atribua a liga de uma tela de arame automaticamente à lã de aço. Cada constituinte deve ter sua própria designação de material.

Uma tela de arame separada pode ser usada onde o projeto do silenciador requer contenção adicional de enchimento.
O BSTFLEX Stainless Steel Exhaust Screen fornece uma direção de produto para este tipo de componente.
Para produção de OEM, defina:
A tela é um componente de retenção. O peso dela não deve ser contado como enchimento acústico de fibra de vidro ou basalto.
Para um silencioso absortivo cilíndrico simples com um núcleo circular centralizado:
V = π × (D2 - d2) × L / 4.000.000
quando as dimensões estão em milímetros, onde:
Se lã de aço ou outra camada interna cercar o núcleo, use o invólucro externo instalado em vez do diâmetro do núcleo nu, quando apropriado.
Para silenciosos de caminhão ovais, achatados, com núcleo deslocado ou multicâmaras, calcule a cavidade de enchimento real a partir do desenho ou modelo CAD.
Quando uma densidade instalada já tiver sido validada para o material selecionado:
Carga de fibra seca = volume líquido de enchimento × densidade instalada aprovada.
Esta equação converte um requisito de engenharia aprovado em uma quantidade de produção. Ela não seleciona a densidade para um projeto novo.
Não copie a densidade de enchimento de:
sem confirmar que o material, a geometria e a aplicação são comparáveis.

Um silenciador grande de caminhão pode conter mais do que uma cavidade absortiva.
Zonas separadas podem incluir:
Especifique o material e a carga seca para cada zona em vez de fornecer apenas um número total de produção.
Um silenciador pode conter o peso total correto, mas ainda assim apresentar material insuficiente em uma região crítica.
Caminhões de longa distância, veículos vocacionais e máquinas de construção podem expor silenciadores a vibrações sustentadas e choques mecânicos.
A aprovação de amostra deve, portanto, avaliar mais do que a montagem a frio.
Registrar:
Um material que resiste ao calor, mas migra sob vibração, ainda pode ser inadequado para a aplicação pretendida em caminhões.
Sistemas de exaustão a diesel podem apresentar fuligem e condensado, dependendo do motor, do layout do escapamento e do ciclo de operação.
Para projetos de substituição, inspecione a gaxeta removida quanto a:
O peso do material usado não deve ser tratado automaticamente como o peso de enchimento de produção original. A contaminação pode adicionar massa, enquanto a perda de fibra a reduz.

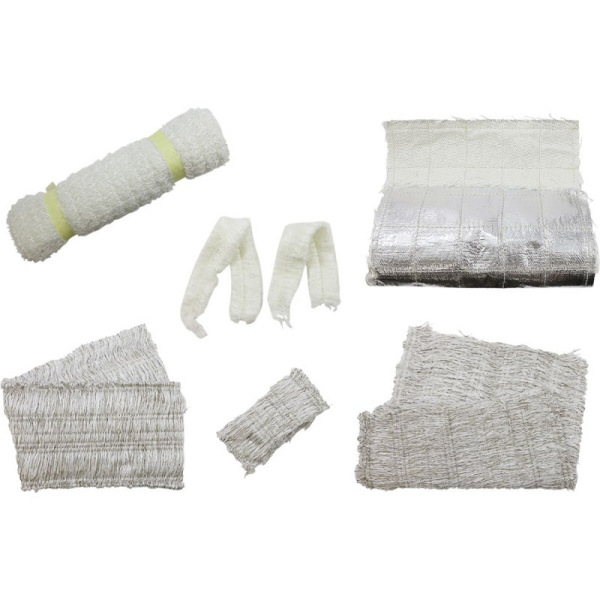

| Formato de fornecimento | Rota de fabricação adequada | Principais controles de compras |
|---|---|---|
| Fibra solta a granel | A fábrica pesa e distribui o material internamente. | Grau do material, peso líquido da embalagem e carga aprovada por silenciador. |
| Fibra contínua ou fio | A fábrica possui um processo estabelecido de enchimento ou conformação. | Construção da fibra, formato da embalagem e consumo por peça. |
| Manta ou folha | Repita o corte e o enrolamento em torno de um núcleo ou painel definido. | Gramatura, espessura, padrão de corte e peso da peça. |
| Carga pré-pesada | A produção exige uma quantidade fixa para cada silencioso. | Peso da fibra seca, tolerância, tara do saco e etiqueta. |
| Componente contido | A fábrica quer um manuseio mais limpo e um formato definido. | Peso de enchimento, dimensões, construção da cobertura e ajuste instalado. |

Para um programa de silenciosos de caminhão de grande volume, uma carga de fibra aprovada pode ser embalada para cada silencioso ou para cada zona de enchimento separada.
O pacote pode identificar:
Isso pode reduzir a variação entre operadores onde a pesagem na linha de produção é atualmente realizada manualmente.
No entanto, o suprimento pré-pesado deve ser comparado com o processo de enchimento automatizado ou controlado existente do cliente antes de assumir que reduz o custo de produção.

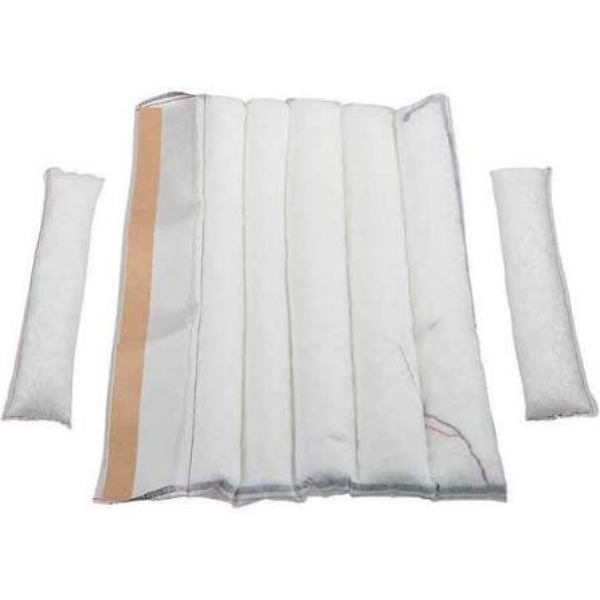

Um componente de enchimento contido pode ser desenvolvido onde o manuseio de fibra solta ou o posicionamento repetido cria um problema de produção.

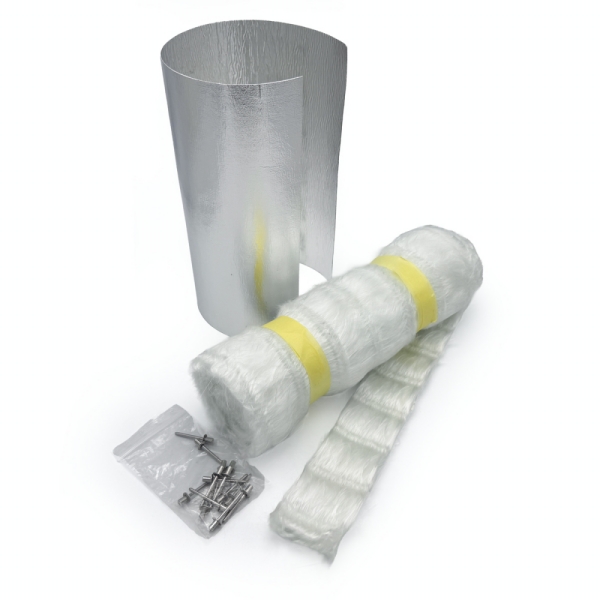

A BSTFLEX fornece um Meia de Enchimento de Silenciador de Fibra de Vidro com Saco de Malha de Vidro Tecido para aplicações adequadas.
Para um projeto de caminhão, especifique:
Não assuma que uma meia de tamanho de motocicleta existente pode simplesmente ser dimensionada para um caminhão de serviço pesado sem validação de amostra.

| Item de Inspeção | O que Verificar |
|---|---|
| Identidade do material | Referência aprovada de material de fibra de vidro, basalto ou metálico. |
| Quantidade de enchimento a seco | Peso líquido da fibra de acordo com a especificação liberada. |
| Dimensões do colchão ou componente | Comprimento, largura, espessura, diâmetro ou geometria personalizada. |
| Proteção metálica | Especificação correta de lã, malha ou revestimento do núcleo, quando necessário. |
| Condição | Sem contaminação inaceitável, umidade ou danos na embalagem. |
| Identificação | Número da peça, revisão do desenho, lote e rastreabilidade necessária. |
| Embalagem | Peso líquido correto, contagem de peças e configuração da caixa. |
| Campo de RFQ | Informações a Fornecer |
|---|---|
| Aplicação do veículo | Caminhão pesado, trator, caminhão vocacional, veículo de construção ou outro equipamento a diesel. |
| Informações do motor | Tipo de motor, combustível e regime de funcionamento relevante. |
| Disposição do escapamento | Localização do silenciador em relação ao turbocompressor e aos componentes de pós-tratamento. |
| Construção do silenciador | Secção transversal, zonas de enchimento e disposição do núcleo perfurado. |
| Material | Especificação existente aprovada de fibra de vidro, basalto ou outro enchimento. |
| Condições térmicas | Temperatura contínua e de pico com o local de medição. |
| Requisito de enchimento | Peso seco, densidade instalada ou requisito de desenvolvimento para cada zona. |
| Retenção | Lã de aço inoxidável, luva de núcleo, tela de retenção ou outra camada aprovada. |
| Forma de fornecimento | Fibra a granel, manta, rolo, peça pré-cortada, carga pré-pesada ou componente pré-moldado. |
| Requisito comercial | Quantidade de protótipo, volume anual, embalagem, rotulagem e rastreabilidade. |
A fibra de vidro pode ser usada em silenciadores absorventes de caminhão adequados quando o tipo selecionado, a construção da fibra, a quantidade de enchimento e as condições de operação tiverem sido aprovados para esse projeto.
Não há uma resposta universal. Compare os produtos exatos de fibra de vidro e basalto em relação às condições térmicas do caminhão, vibração, proteção do lado dos gases, geometria do silenciador, método de produção e requisitos de validação.
Apenas onde o projeto aprovado do silenciador o exigir. A lã de aço inoxidável pode fornecer uma camada metálica no lado do núcleo, mas não é obrigatória em todos os silenciadores de caminhão.
Não trate os substratos de pós-tratamento como cavidades de enchimento do silenciador. O enchimento acústico fibroso deve ser instalado apenas nas regiões especificamente projetadas para esse material.
Use a especificação de silenciador aprovada quando disponível. Caso contrário, determine o volume real da cavidade acústica e desenvolva a carga de fibra seca necessária por meio do processo de engenharia e validação do silenciador.
A BSTFLEX pode avaliar fibra de vidro a granel, enchimento de basalto, lã de aço inoxidável, mantas, cargas pré-pesadas e componentes de enchimento fabricados para projetos adequados de escapamento de caminhões e equipamentos pesados OEM.
Envie para a BSTFLEX o desenho do silenciador, as dimensões da zona de enchimento, a especificação do material existente, as condições operacionais do escapamento e o volume anual necessário.
Para comparação de materiais, identifique se o projeto é uma substituição aprovada de fibra de vidro, uma alternativa de basalto proposta ou o desenvolvimento de um novo silenciador. Isso evita que uma mudança de material seja tratada como uma simples substituição de compra.
O desenvolvimento baseado em desenhos e amostras pode ser analisado através do BSTFLEX OEM Muffler Packing Manufacturing Service. Outros materiais acústicos e formatos de fornecimento estão disponíveis na linha de produtos Muffler Packing.
Solicitar Amostras de Enchimento para Silenciador de Caminhão e Cotação OEM
