Um chicote elétrico de transmissão pode operar próximo a carcaças de transmissão quentes, tubos de escapamento, conversores catalíticos, componentes relacionados a turbocompressores e outras fontes de calor concentrado. Nesses locais, o chicote pode exigir mais do que a proteção convencional contra abrasão. Um manga de proteção térmica para chicote elétrico de transmissão projetado corretamente deve controlar a exposição térmica, mantendo a compatibilidade com a geometria do chicote, o processo de montagem e o espaço de embalagem do veículo.
Ao contrário de uma manga de alta temperatura de uso geral, um escudo para chicote de transmissão automotiva é frequentemente desenvolvido em torno de um componente específico. O projeto pode precisar de um comprimento definido, diâmetro interno, recortes, pontos de fixação, extremidades reforçadas ou outros recursos que mantenham a manga na posição correta durante a montagem e a operação do veículo.
A BSTFLEX fabrica mangas de proteção térmica aluminizadas e componentes de proteção térmica personalizados para chicotes elétricos, mangueiras, cabos e linhas de fluido automotivos.
A fiação da transmissão conecta sensores, solenoides, módulos de controle e outros componentes elétricos enquanto passa por uma parte do veículo mecanicamente e termicamente exigente.
Dependendo da arquitetura do veículo, um chicote pode estar localizado próximo a:
O problema térmico nem sempre é causado por contato direto. Uma superfície de escapamento quente pode transferir energia radiante significativa através de um espaço de ar e elevar a temperatura do chicote, conector ou conduíte de proteção próximo.
O objetivo de um escudo térmico para chicote de transmissão é, portanto, reduzir a carga térmica que chega ao conjunto elétrico, mantendo flexibilidade suficiente para o roteamento e a instalação.
Um erro comum de especificação é começar com uma classificação de temperatura do material e assumir que o mesmo valor representa a proteção de temperatura fornecida ao chicote.
Essas são propriedades diferentes.
Uma manga pode usar materiais capazes de tolerar altas temperaturas, mas a temperatura atingida pelo chicote protegido depende de vários fatores adicionais:
Para um projeto OEM, é, portanto, melhor definir o limite de temperatura do chicote necessário e o ambiente operacional antes de finalizar a construção da manga.
Chicotes de transmissão roteados próximos a um sistema de escapamento são frequentemente expostos ao calor radiante em vez de calor por contato direto.
Nessa condição, uma superfície externa aluminizada pode ser útil porque reflete uma parte da energia radiante antes que ela entre na estrutura da manga.
A eficácia de um escudo térmico reflexivo também depende da instalação. Uma superfície reflexiva limpa voltada para a fonte de calor e um espaço de ar adequado geralmente fornecem um resultado térmico diferente da mesma manga pressionada diretamente contra uma superfície quente.
Onde a aplicação envolve contato direto, condução ou uma temperatura ambiente geralmente alta, camadas de isolamento adicionais ou outra construção de manga podem ser necessárias.
Uma manga de proteção para chicote de fios de transmissão pode ser fabricada de várias maneiras, dependendo dos requisitos térmicos e mecânicos.

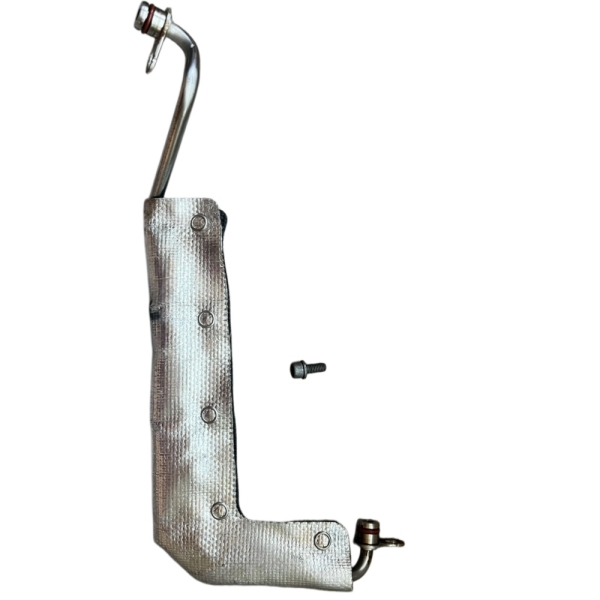

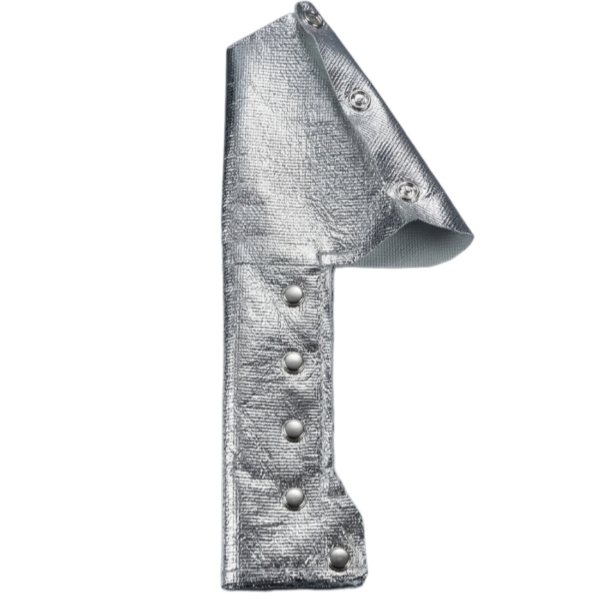

Um design comum utiliza uma camada externa de alumínio reflexivo combinada com um substrato têxtil de fibra de vidro. A superfície de alumínio lida com o calor radiante, enquanto a estrutura de fibra de vidro proporciona flexibilidade e sustenta a manga.
Este tipo de construção é particularmente adequado quando o chicote passa perto de componentes de exaustão, mas não entra em contato contínuo com a superfície quente.
Cargas térmicas mais altas podem exigir mais do que uma única camada têxtil reflexiva. Uma manga composta pode combinar:
A combinação correta de camadas depende da redução de temperatura necessária e da espessura de pacote disponível.
Uma manga tubular reta nem sempre é adequada para um chicote de transmissão acabado. Ramificações, conectores, suportes ou pontos de fixação podem exigir uma construção costurada ou moldada.
Para montagens complexas, a BSTFLEX também pode desenvolver escudos térmicos automotivos de fibra de vidro aluminizada com formato personalizado com base em desenhos ou amostras físicas.
Dois dos dados mais importantes em um projeto de proteção térmica são a temperatura da fonte de calor e a distância mínima entre essa fonte e o chicote.
Uma manga especificada para um chicote a 150 mm de distância de um componente de exaustão quente está resolvendo um problema térmico diferente de uma manga instalada a apenas alguns milímetros de distância.
Por esta razão, uma RFQ deve idealmente identificar:
Estes valores fornecem ao fornecedor uma base muito melhor para avaliar opções de material e construção do que um pedido como “preciso de uma manga de 500°C”.
A especificação térmica mais útil é frequentemente a temperatura máxima que o conjunto de fiação protegido tem permissão para atingir.
Este limite pode ser controlado por:
Uma manga térmica deve, portanto, ser selecionada como parte do sistema completo do chicote, em vez de como um material isolado.
A SAE J2302 é um método padronizado para avaliar a eficácia térmica de isolamento de mangas, tubos e fitas sob exposição ao calor radiante.
O método compara a temperatura da superfície de um corpo de teste padronizado com e sem a manga protetora sob condições definidas de calor radiante. A diferença de temperatura medida fornece uma indicação da eficácia da manga contra o calor radiante.
Isto é útil na proteção térmica automotiva porque avalia o desempenho térmico em vez de simplesmente relatar a capacidade de temperatura máxima da matéria-prima.
Onde um desenho de OEM ou especificação do cliente faz referência à SAE J2302, a construção real da luva deve ser avaliada sob as condições exigidas. Um produto não deve ser descrito como compatível ou testado pela SAE J2302 a menos que a construção relevante tenha sido realmente testada de acordo.
A blindagem contra calor radiante e a contenção de calor são problemas de engenharia diferentes.
A SAE J2302 aborda o fluxo de calor radiante em direção a um componente protegido. Em comparação, a SAE J2495 está associada à eficiência de contenção térmica de materiais de luva usados ao redor de um componente quente.
Para um chicote elétrico de transmissão localizado perto de um tubo de escape, a eficácia do calor radiante é geralmente o ponto de partida mais relevante. Para uma luva instalada ao redor de um tubo quente para manter o calor dentro desse tubo, o problema térmico é diferente.
Uma luva de chicote de transmissão deve ajustar-se ao feixe protegido sem criar dificuldade de instalação desnecessária.
Se a luva estiver muito apertada:
Se estiver excessivamente solta:
A especificação deve, portanto, incluir o diâmetro externo do chicote, a tolerância dimensional e quaisquer alterações locais no tamanho do feixe.
A luva deve cobrir a seção do chicote exposta à fonte térmica, mas adicionar comprimento desnecessário pode aumentar o custo e o tempo de montagem.
Ao preparar um desenho, identifique:
Para a produção automotiva de alto volume, o comprimento de corte consistente é importante porque determina a posição final de outros recursos, como ilhós, furos e entalhes.

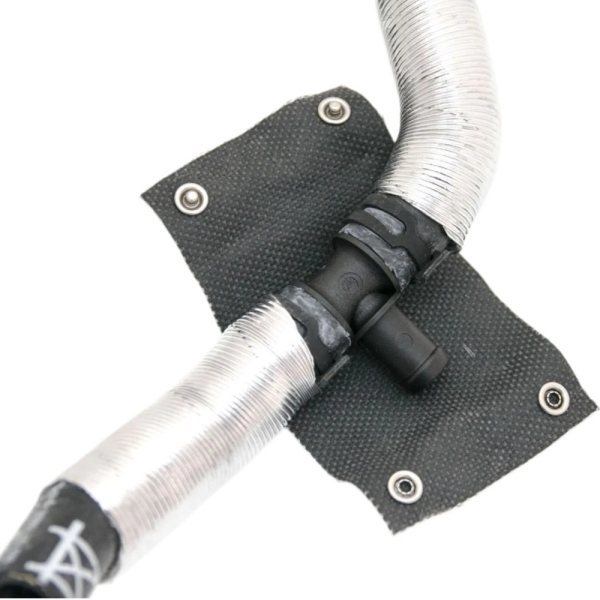

Um chicote de transmissão geralmente inclui ramificações ou recursos de montagem que impedem que uma luva reta simples se ajuste corretamente.
Entalhes e recortes personalizados podem permitir que o escudo térmico desobstrua:
Esses recursos devem ser definidos por desenho sempre que possível, para que sua posição em relação às extremidades da luva permaneça repetível.
O desempenho térmico só é útil se a luva permanecer sobre a parte pretendida do chicote.
Dependendo da montagem, a retenção pode ser obtida com:

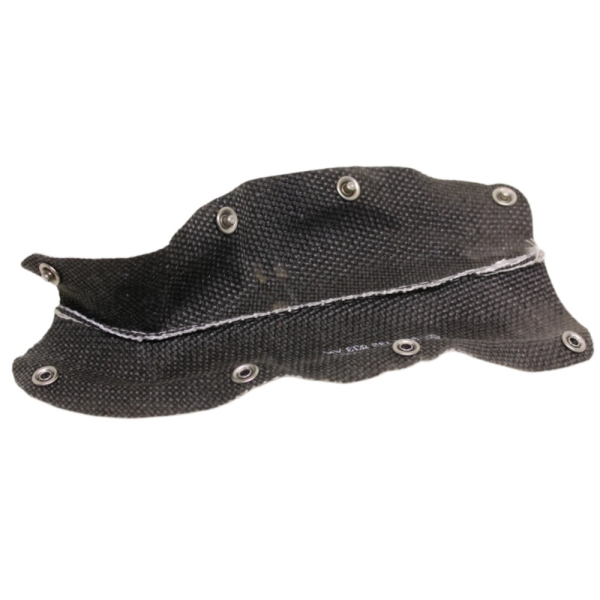

Os ilhós podem fornecer um ponto de fixação definido que ajuda a controlar a localização da manga em relação ao chicote.
Para aplicações OEM, a localização e a resistência do recurso de retenção devem ser tratadas como parte da especificação do componente, em vez de um detalhe de acabamento opcional.
As extremidades de uma manga térmica têxtil podem precisar de processamento adicional para melhorar a montagem ou evitar que as camadas se separem.
Dependendo da construção, os métodos de acabamento podem incluir:
O melhor método depende dos materiais utilizados e se a manga precisa acomodar flexões repetidas.
O processo de montagem do chicote tem influência direta no design da manga.
| Condição do chicote | TípicoDesign de manga |
|---|---|
| Chicote antes da instalação dos conectores | Manga tubular de deslizar |
| Chicote completo com conectores grandes | Manga envolvente |
| Chicote que requer acesso futuro para manutenção | Manga com velcro ou removível |
| Montagem de alto volume que requer fechamento definido | Fecho de pressão ou mecânico projetado |
| Chicote com ramificações e geometria irregular | Escudo térmico costurado ou moldado sob medida |
Uma construção de deslizar é geralmente mais simples, mas apenas quando a geometria do chicote e a sequência de montagem permitem.
A proteção térmica não deve ser avaliada independentemente do roteamento do chicote.
Mesmo uma manga de alto desempenho pode ser comprometida se o chicote completo for roteado significativamente mais perto do sistema de exaustão do que o esperado.
Durante a revisão do projeto, verifique:
Em alguns casos, melhorar o percurso do chicote por uma pequena distância pode reduzir a exposição térmica o suficiente para permitir uma construção de proteção térmica mais fina e flexível.
Uma capa de chicote de transmissão também pode entrar em contato com suportes, clipes ou estruturas do veículo próximos. Portanto, o desempenho térmico não pode ser a única consideração de projeto.
Dependendo da instalação, os engenheiros também podem precisar especificar:
Se for esperado um desgaste mecânico substancial, pode ser necessária uma camada de abrasão separada ou uma construção de proteção térmica e mecânica combinada.
Os componentes da área da transmissão podem encontrar névoa de óleo, água, contaminação da estrada ou outros fluidos automotivos.
A construção completa da capa, incluindo superfície reflexiva, adesivo, linha de costura e sistema de fechamento, deve, portanto, ser avaliada para o ambiente operacional real.
Uma camada reflexiva que apresenta bom desempenho em laboratório quando nova pode não fornecer resultados de longo prazo idênticos se sua superfície ficar mecanicamente danificada ou fortemente contaminada.
Para uma nova plataforma automotiva, o desenvolvimento do protótipo geralmente começa com a geometria do chicote e o ambiente térmico.
Um pacote de desenvolvimento prático pode incluir:
Se os desenhos estiverem incompletos, uma amostra física ou fotografias detalhadas também podem ajudar a definir o protótipo inicial.
Uma capa que funciona termicamente em um protótipo também deve ser fabricável de forma consistente na produção em série.
Para fornecimento OEM, o processo de fabricação pode precisar controlar:
Projetos de alto volume também podem exigir dispositivos de fixação, ferramentas de corte ou outros métodos de produção dedicados para manter essas características.
Um escudo térmico de chicote de transmissão é um componente automotivo funcional, portanto, a inspeção deve abordar características dimensionais e visuais.
Dependendo do desenho do cliente, a inspeção pode incluir:
Para projetos críticos de OEM, os requisitos de inspeção devem ser estabelecidos antes da produção em massa, em vez de serem adicionados após o componente ter sido projetado.
Para uma revisão técnica eficiente, envie o máximo possível das seguintes informações:
| Informações necessárias | Por queé importante |
|---|---|
| Diâmetro do chicote | Define o tamanho da luva |
| Comprimento protegido | Define as dimensões do componente |
| Temperatura da fonte de calor | Define a severidade térmica |
| Folga mínima | Importante para avaliação de calor radiante |
| Temperatura máxima do chicote | Define o desempenho térmico necessário |
| Desenho do chicote | Mostra ramificações, conectores e recursos de montagem |
| Sequência de instalação | Determina a construção de encaixe ou envolvente |
| Método de fixação | Evita o movimento da manga |
| Requisito de validação | Define os testes necessários |
| Quantidade anual | Ajuda a determinar o processo de fabricação |
A BSTFLEX fabrica produtos de proteção térmica aluminizados e têxteis para chicotes elétricos automotivos, cabos, mangueiras e linhas de fluidos. Os projetos podem variar de mangas flexíveis padrão a peças personalizadas com entalhes, recortes, fixadores, extremidades reforçadas e geometria específica para o componente.
A seleção mais ampla de mangas refletivas automotivas está disponível na Manga de proteção térmica aluminizada categoria.
Para seleção geral de material e design de chicotes elétricos, consulte Mangas de proteção térmica para chicotes elétricos automotivos: materiais, designs e aplicações.
Para um novo projeto de proteção térmica de chicote de transmissão, envie à BSTFLEX o desenho do componente, as dimensões do chicote, a temperatura da fonte de calor, a folga, a temperatura alvo do chicote e o padrão de validação exigido. Podemos avaliar a geometria e recomendar uma construção adequada para o desenvolvimento do protótipo.
É uma manga de proteção térmica instalada ao redor da fiação associada a uma transmissão automotiva. Seu objetivo é reduzir a exposição ao calor da transmissão próxima, escapamento ou outros componentes quentes, mantendo a flexibilidade e o roteamento exigidos pelo chicote.
Uma superfície externa aluminizada brilhante é útil para refletir o calor radiante de componentes de escapamento próximos. É comumente combinada com fibra de vidro ou outro tecido isolante que fornece a camada estrutural e térmica abaixo da superfície refletiva.
Não existe uma distância universal. A folga necessária depende da temperatura do escapamento, da construção da manga, da duração da exposição, do movimento do ar e da temperatura máxima permitida para o chicote. A instalação real deve ser avaliada em relação ao desempenho térmico exigido.
Não. A capacidade de temperatura do material de uma manga indica o que o material da manga pode tolerar. A temperatura atingida pelo chicote protegido depende de todo o ambiente térmico, incluindo a temperatura da fonte de calor, a distância, a estrutura da manga e o tempo de exposição.
A SAE J2302 avalia a eficácia do isolamento de mangas, tubos ou fitas contra o calor radiante, comparando as temperaturas do corpo de teste com e sem o material de proteção sob condições definidas.
Sim. Projetos personalizados podem incorporar entalhes, orifícios, ilhós, recortes, extremidades reforçadas e outros recursos necessários para posicionamento ou integração com o conjunto do chicote.
Sim, se for usada uma construção envolvente, com fecho de contato (velcro), fecho de pressão ou outra construção que possa ser aberta. Uma manga tubular convencional normalmente exige que o chicote ou seus conectores passem por dentro da manga.
Sim. Um desenho é preferível para controle dimensional, mas peças existentes, amostras de chicotes e fotografias da instalação também podem ser usadas durante o desenvolvimento inicial.
