Enchimento de Escape Expansível: Como as Folhas de Fibra de Vidro de Libertação Térmica Preenchem um Silenciador

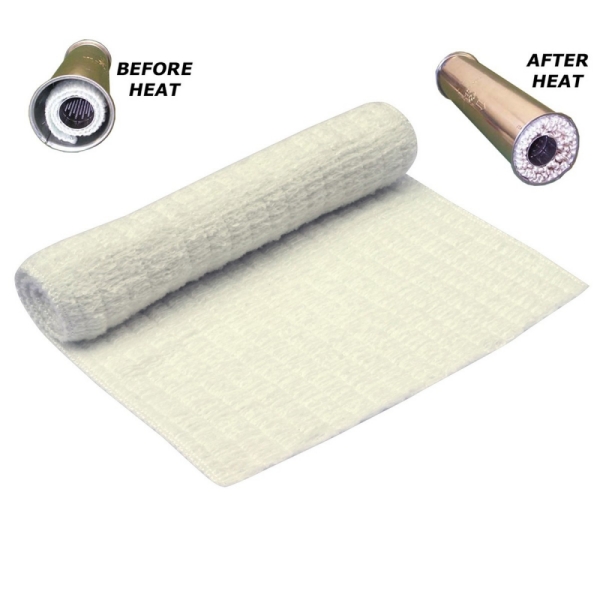

Enchimento de escape expansível é instalado em uma forma compacta e projetado para liberar sua estrutura de fibra comprimida quando aquecido. Em uma folha de fibra de vidro termo-liberável, uma costura temporária mantém o fio de vidro texturizado unido durante o manuseio e a montagem. Quando a costura perde sua função de restrição, a estrutura de fibra pode se abrir no espaço alocado para ela dentro do silenciador.

A distinção importante é que o enchimento torna-se mais volumoso sem criar mais fibra de vidro. Seu desempenho ainda depende do grau do material, da quantidade de preenchimento, da geometria da câmara e da distribuição final. Uma folha expansível não substitui a especificação de quanto material acústico o silenciador necessita.

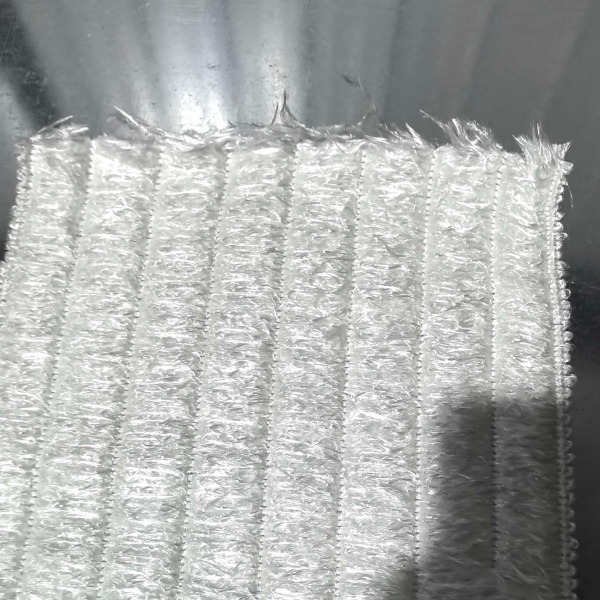

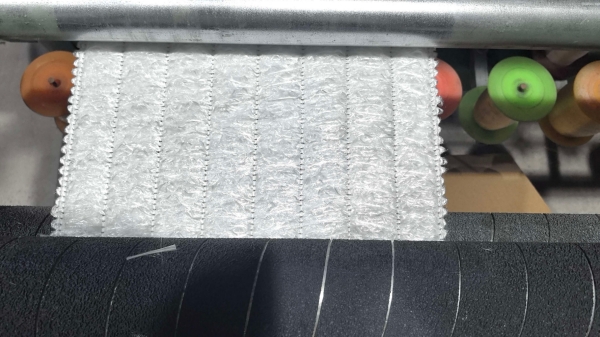

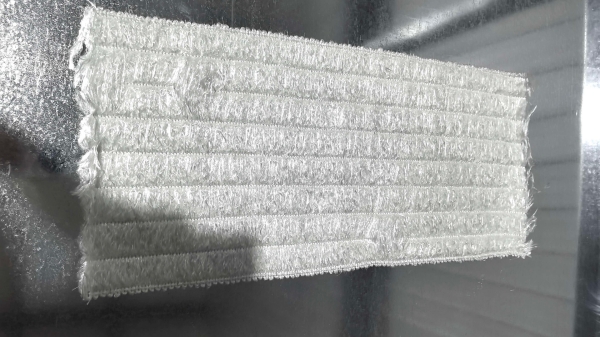

O BSTFLEX Folha de Enchimento para Silenciador de Defletor de Escape utiliza fio de vidro de filamento contínuo, texturizado e comprimido, com costura de baixo ponto de fusão. Para fabricantes de escapamentos que avaliam esta construção, o ponto de partida é a relação entre seu estado de instalação compacto e seu estado liberado em serviço.

O que realmente se expande dentro do silenciador?

Nesta construção, a texturização cria um arranjo volumoso de filamentos de vidro. O material é comprimido em uma folha manejável, e uma costura temporária restringe essa estrutura. O calor libera a restrição para que o fio possa recuperar o volume dentro do espaço disponível.

Isso não é vidro derretendo em uma forma maior, nem é uma reação de espuma intumescente. A mudança substancial no volume vem do arranjo das fibras. O termo enchimento de silenciador autoexpansível descreve este comportamento de liberação; não significa que o material cresça indefinidamente ou produza automaticamente a densidade instalada correta.

Não se deve esperar que uma folha liberada retorne automaticamente à sua condição costurada original após o resfriamento. Trate a forma compacta como um auxílio de montagem, não como um mecanismo reversível que se redefine durante cada ciclo do motor.

Por que começar com uma folha de enchimento de silenciador compacta?

Para uma linha de montagem, a atração é prática: uma peça definida de material pode ser posicionada antes que a fibra atinja seu volume liberado. O comprador pode especificar uma área de corte e peso em vez de deixar a quantidade inteiramente ao julgamento do operador.

Ao avaliar uma folha de enchimento de silenciador expansível, compare o trabalho necessário para preparar, posicionar e fechar a montagem. Registre se a folha passa pela abertura de inserção, se ela prende em características internas e se permanece na posição pretendida antes que o invólucro seja fechado.

Isso não torna o enchimento em folha universalmente melhor do que a fibra solta ou um processo de preenchimento direto. Ele fornece uma rota diferente para uma carga de fibra controlada. Outros materiais de enchimento de silenciador e formatos de fornecimento permanecem relevantes onde se adequam ao equipamento existente e ao projeto de silenciador aprovado.

Preenchimento de câmaras ovais, tri-ovais e de núcleo deslocado

O espaço ao redor de um tubo perfurado nem sempre é uniforme. Um tubo deslocado, invólucro oval ou seção final moldada cria regiões com diferentes folgas radiais. Para esses projetos, avalie o layout de enchimento compacto e o espaço no qual se espera que ele se libere.

Enchimento de silenciador expansível pode ser avaliado onde uma forma inicial compacta é útil para preencher uma cavidade irregular. No entanto, não se pode presumir que a liberação mova as fibras através de uma divisória ou ao redor de cada obstrução. Divida um silenciador de múltiplas câmaras em suas zonas de preenchimento reais e especifique a quantidade e a colocação para cada zona.

Verifique o lado estreito de um núcleo deslocado, bem como a cavidade mais larga. Um peso total de preenchimento satisfatório não prova que ambas as áreas contêm o material necessário. Inspecione uma montagem de teste após o ciclo de aquecimento acordado para verificar a distribuição, em vez de confiar na aparência externa do invólucro fechado.

A expansão não determina a quantidade de preenchimento

Existem duas decisões separadas: quanta fibra o projeto requer e como essa fibra é introduzida na câmara. A liberação por calor aborda a segunda decisão. Ela não estabelece a primeira.

Densidade média da fibra instalada = massa de fibra de vidro seca / volume líquido atribuído a essa fibra.

Se uma carga de fibra fixa ocupa mais volume após a liberação, sua densidade aparente média diminui. Esse cálculo aritmético não indica se a densidade resultante é acusticamente adequada. Da mesma forma, uma câmara que parece cheia ainda pode conter pouca fibra para sua especificação aprovada.

Use uma massa de enchimento validada existente ou estabeleça uma meta por meio de testes de desenvolvimento. Não reduza a carga de fibra apenas porque o material de substituição é descrito como autoexpansível.

Converta o Peso de Fibra Aprovado em um Comprimento de Corte

Quando a massa de fibra de vidro por unidade de área da folha é conhecida, o comprimento de corte necessário pode ser calculado:

Comprimento de corte em metros = massa de fibra de vidro necessária em gramas / (largura da folha em metros × peso por área da fibra de vidro em g/m²).

Apenas para fins ilustrativos, suponha que um projeto já tenha aprovado uma carga de fibra de 240 g, uma largura de folha de 0,40 m e um peso por área de fibra de vidro de 600 g/m². O comprimento de corte calculado é 240 / (0,40 × 600) = 1,00 m. Estes são valores hipotéticos que explicam o cálculo, não uma especificação de produto BSTFLEX ou uma densidade de enchimento recomendada.

Confirme se o peso por área citado cobre apenas a fibra de vidro ou a folha completa, incluindo costura temporária e quaisquer outros constituintes. Use a mesma base de massa no desenho, no cálculo e no registro de inspeção. Verifique novamente o resultado quando o corte, o aparamento ou a sobreposição alterarem a quantidade instalada.

A Largura da Folha e o Comprimento de Envolvimento São Dimensões Diferentes

Em um arranjo comum de envolvimento do núcleo, a largura da folha segue o comprimento efetivo compactado do silenciador, enquanto o comprimento de corte é feito ao redor do núcleo. O layout aprovado deve identificar essa orientação; uma dimensão rotulada simplesmente como "comprimento" pode, de outra forma, significar coisas diferentes para o fornecedor e para o montador.

Para enchimento de silenciador de escapamento pedido por metro, indique também a largura e o peso por área. Um metro de duas folhas diferentes não contém necessariamente a mesma massa de fibra. Nem uma circunferência ao redor do núcleo determina a quantidade necessária para a câmara circundante.

Especifique folgas nas extremidades, arranjo das camadas e quaisquer espaços preenchidos separadamente no desenho. Para uma montagem irregular, um layout de corte marcado é mais útil do que uma instrução geral para envolver até encher.

Separe a Temperatura de Liberação da Temperatura de Serviço

Ao adquirir isolamento de escapamento com expansão térmica, separe o comportamento da costura da capacidade da fibra de vidro. O fio de baixo ponto de fusão libera a estrutura comprimida; a fibra de vidro deve permanecer adequada para as condições de serviço pretendidas.

Uma temperatura registrada no fluxo de exaustão, no isolamento do lado do núcleo ou na carcaça externa não é a mesma medição. Identifique o local ao solicitar uma folha de isolamento de escapamento de alta temperatura. Um rótulo de temperatura máxima por si só não estabelece as condições de liberação ou a vida útil de um silenciador completo.

A instalação deve preservar a liberação pretendida

Mantenha a construção fornecida intacta

Siga as instruções aprovadas de corte e manuseio. Não remova a costura temporária nem pré-expanda a folha, a menos que o método de montagem especificado exija isso. Uma chama aberta ou uma etapa de pré-aquecimento improvisada não substitui o processo de condicionamento prescrito.

Use as restrições especificadas, não compressão extra

Fixe o material suficientemente para a montagem usando o método aprovado. Não adicione arame fortemente apertado, adesivo permanente ou amarração extra sem revisar seu efeito na função de liberação. Restrições adicionais podem entrar em conflito com o motivo da seleção de uma manta de liberação térmica.

Por outro lado, "não comprimir excessivamente" não significa deixar o enchimento sem fixação ou adivinhar sua quantidade. Use o padrão de corte, a massa de fibra e o posicionamento inicial acordados.

Mantenha a Proteção do Lado do Núcleo como uma Decisão de Projeto Separada

Onde o silenciador existente especifica um revestimento metálico ou tela de retenção, mantenha-o na montagem, a menos que uma construção revisada tenha sido aprovada. Costuras termorresponsivas e uma camada de retenção permanente servem a propósitos diferentes. Escolher uma manta expansível não é, por si só, uma aprovação para remover outros componentes.

Acorde o Procedimento de Aquecimento Inicial

A liberação ocorre quando o material relevante atinge suas condições especificadas. Não presuma que um número fixo de minutos em marcha lenta condicionará todos os silenciadores. Siga as instruções do fabricante do material e do escapamento, com o escapamento totalmente montado e os gases de exaustão extraídos ou descarregados com segurança em um local de operação apropriado.

O enchimento de escapamento expansível é o mesmo que uma manta de fibra de vidro comum?

Não necessariamente.Enchimento de silenciador, manta de enchimento de fibra de vidro e manta de enchimento de escapamento descrevem categorias amplas de material ou forma de fornecimento. Esses nomes, por si só, não confirmam a presença de uma restrição de liberação térmica.

Para uma comparação direta, solicite a construção da fibra, o método de colagem ou costura, a espessura fornecida e a condição de instalação pretendida. Uma manta convencional pode ser projetada para manter sua estrutura em vez de liberá-la.

A embalagem de silenciador de filamento contínuo construção descrita aqui destina-se ao preenchimento acústico dentro de um silenciador adequado. Não deve ser confundida com uma fita térmica de escapamento externa ou com espuma expansível usada para aplicações de vedação não relacionadas.

O que um teste de amostra OEM deve estabelecer?

Comece com uma comparação controlada: identifique o grau da fibra, a massa de fibra instalada, a geometria da cavidade e quaisquer outras camadas de enchimento. Registre as diferenças entre a manta proposta e a construção existente para que uma mudança de material não seja confundida com uma mudança no formato de fornecimento.

Avalie o ajuste da montagem antes do aquecimento, depois inspecione a distribuição liberada e a retenção após o condicionamento e o ciclo de trabalho acordados. Use as mesmas condições de teste acústico documentadas ao comparar silenciadores. Inclua medições de perda de pressão onde a validação do projeto as exigir.

Um registro de aprovação útil vincula o resultado aceito a um material específico, layout de corte, peso de enchimento e revisão de desenho. Nem a palavra "expansível" nem uma fotografia de uma câmara cheia estabelecem uma redução de decibéis, um intervalo de serviço ou a conformidade do escapamento acabado.

Para desenvolvimento baseado em desenho ou amostra, consulte o BSTFLEX serviço de fabricação de enchimento de silenciador OEM. Distinga uma solicitação de substituição idêntica de um projeto que altera a fibra, a quantidade de enchimento ou a disposição das camadas.

Perguntas sobre Enchimento de Escapamento Expansível

Toda manta de enchimento de fibra de vidro para silenciador expande com o calor?

Não. Especifique uma construção de liberação térmica em vez de presumir que todas as mantas de fibra de vidro se comportam dessa maneira. Pergunte como a estrutura é restringida antes da instalação e o que a libera.

Quanto o enchimento de escapamento autoexpansível expande?

Um multiplicador universal não é uma especificação adequada. Qualquer taxa de expansão declarada precisa de compressão inicial definida, condições de aquecimento e condições de medição. A expansão livre fora de uma carcaça não é o mesmo que a liberação dentro de uma câmara de enchimento confinada.

O enchimento de escapamento expansível pode ser cortado no tamanho certo?

Use o método de corte aprovado pelo fornecedor para a construção. Especifique a largura, o comprimento de corte e a massa de fibra necessária em conjunto, e verifique se o corte afeta a costura ou a estabilidade de manuseio.

Quão apertado o enchimento de silenciador expansível deve ser enrolado?

Use o arranjo inicial e a quantidade de enchimento especificados em vez de uma regra de "o mais apertado possível". Mantenha a estabilidade da instalação sem adicionar restrições que impeçam a liberação pretendida.

A mesma manta pode ser usada em silenciadores de dois e quatro tempos?

O ciclo do motor por si só não confirma a adequação. Verifique o grau da fibra, a geometria da câmara, as condições de operação, a quantidade de enchimento e os requisitos do silenciador existente para cada aplicação.

Especifique uma Manta para o seu Silenciador, não apenas um Nome de Produto

Para uma cotação de enchimento de escapamento expansível, forneça a seção transversal do silenciador, o diâmetro externo do núcleo, as dimensões internas da carcaça e o comprimento efetivo do enchimento. Inclua a massa de fibra seca aprovada ou a especificação de enchimento existente, temperaturas de operação com locais de medição, quantidade de amostra e demanda de produção esperada.

Indique também se você precisa de material para corte interno ou um componente cortado definido. Identifique a embalagem preferida, a rotulagem da peça e as verificações dimensionais ou de peso necessárias no recebimento da mercadoria. Valores desconhecidos podem ser marcados para desenvolvimento em vez de substituídos por suposições.

Revise a manta de enchimento de silenciador de fibra de vidro de liberação térmica BSTFLEX como o produto inicial para sua consulta. O grau do material, o comportamento de liberação e a especificação final devem ser acordados para a montagem pretendida antes da aprovação da produção.
