Como os protetores térmicos de aço inoxidável com relevo melhoram a resistência e o controle térmico.

Os protetores térmicos de aço inoxidável com relevo são amplamente utilizados em sistemas de escapamento automotivos porque fazem mais do que simplesmente cobrir componentes quentes. Uma estrutura com relevo bem projetada ajuda a melhorar a rigidez, proporciona um controle térmico estável, reduz a deformação causada por vibrações e protege mangueiras, fiação, painéis da carroceria e peças sensíveis do compartimento do motor do calor irradiado. Para fabricantes, preparadores e entusiastas de carros de alto desempenho, o aço inoxidável com relevo costuma ser uma opção mais prática e durável do que um protetor de metal plano em ambientes de escapamento com altas temperaturas.

Na BSTFLEX, nós fabricamos protetores térmicos automotivos Para aplicações em escapamentos, turbos, conversores catalíticos, paredes corta-fogo e parte inferior da carroceria. Também fornecemos soluções personalizadas de barreira térmica em aço inoxidável, alumínio e ligas de alta temperatura para projetos OEM, de reposição e de alto desempenho.

O que é um protetor térmico de aço inoxidável com relevo?

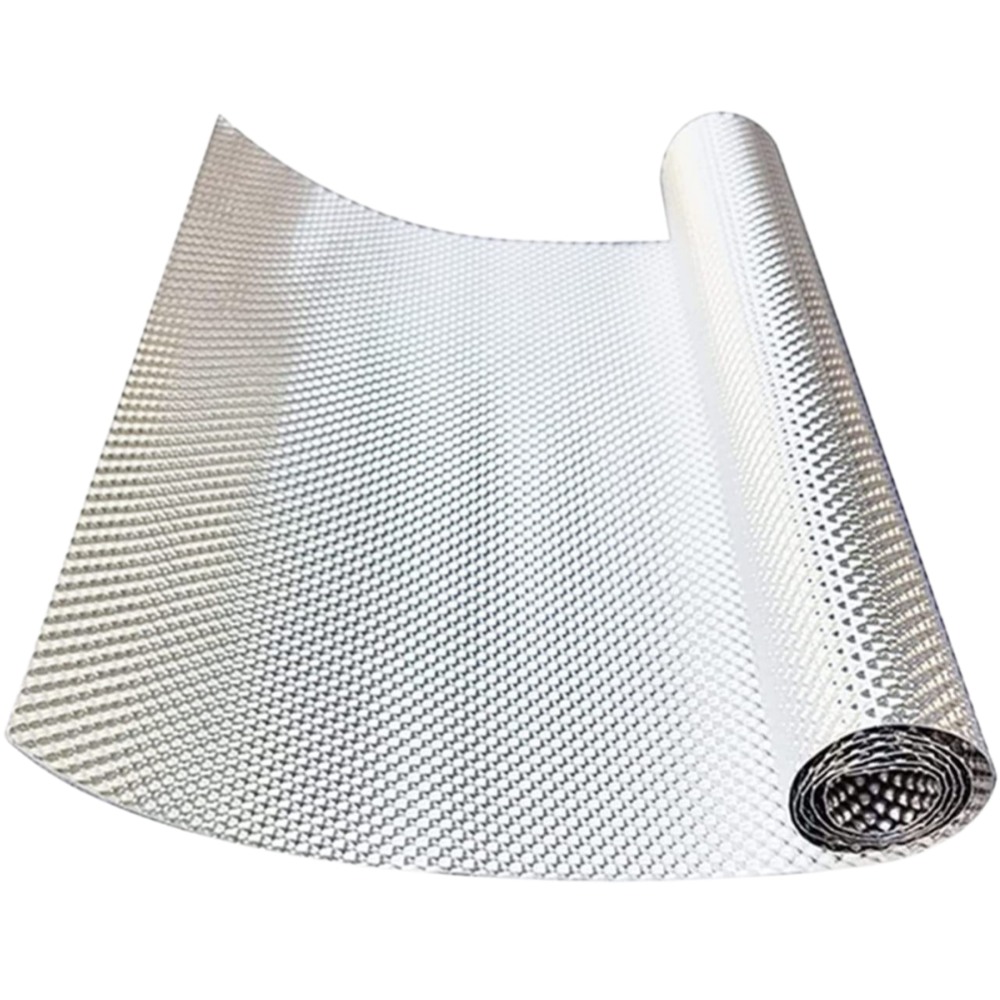

Um escudo térmico de aço inoxidável estampado é uma barreira térmica metálica moldada, feita de chapa ou folha de aço inoxidável com padrões em relevo prensados na superfície. Esses padrões podem incluir covinhas, grânulos, texturas, ondulações ou outras características superficiais moldadas. O objetivo da estampagem não é apenas visual. Ela é usada principalmente para melhorar a rigidez estrutural, otimizar o comportamento do espaço de ar ao redor de componentes quentes e proporcionar um gerenciamento térmico mais confiável em ambientes exigentes.

Em comparação com uma chapa plana, uma proteção texturizada geralmente apresenta melhor desempenho quando a peça é exposta a vibrações, ciclos térmicos repetidos, proximidade com o calor do escapamento e tensões de instalação. Isso faz do aço inoxidável texturizado uma escolha comum para proteção de tubos de escapamento, silenciadores, catalisadores, áreas de turbocompressores e como barreira térmica no compartimento do motor.

Por que a resistência é importante no projeto de protetores térmicos automotivos

Em aplicações automotivas, um protetor térmico está constantemente exposto a mais do que apenas temperatura. Ele também sofre vibração, pulsos de pressão, impactos da estrada, fluxo de ar, umidade, corrosão e ciclos térmicos de longa duração. Se a estrutura do protetor for muito frágil, ele pode flexionar excessivamente, deformar-se com o tempo, rachar próximo aos pontos de fixação ou perder o espaço de ar necessário para uma proteção térmica eficaz.

Por isso, a resistência da blindagem não é uma questão secundária. Ela afeta diretamente a vida útil, a estabilidade do encaixe e o desempenho do controle térmico. Uma estrutura de blindagem mais resistente ajuda a manter sua forma em condições reais de operação e mantém a proteção térmica mais consistente ao longo do tempo.

Como o relevo melhora a resistência estrutural

A principal vantagem estrutural da estampagem é o aumento da rigidez. Quando uma chapa de aço inoxidável é estampada, o perfil da superfície formada torna a peça mais resistente à flexão e ao colapso em comparação com uma chapa plana da mesma espessura. Isso permite que os fabricantes construam um escudo térmico mais leve sem comprometer a estabilidade mecânica.

A gravação em relevo também pode ajudar das seguintes maneiras:

• Melhorar a resistência à distorção induzida por vibração.
• Reduzir a vibração dos painéis em áreas de instalação com grande fluxo de ar.
• Reforçar as seções ao redor dos contornos e bordas formados.
• Garantir a estabilidade dimensional durante ciclos repetidos de aquecimento e resfriamento.
• Melhorar a consistência no manuseio e na montagem durante a produção.

Para zonas de calor provenientes do escapamento e do turbo, essa rigidez adicional é especialmente valiosa, pois a geometria da proteção muitas vezes precisa seguir contornos precisos, mantendo ao mesmo tempo a distância de superfícies quentes e componentes próximos.

Como o relevo auxilia no controle térmico

A estampagem não altera a gestão térmica por meio de um único mecanismo. Em vez disso, melhora o controle térmico através de diversos efeitos que interagem entre si.

1. Melhor retenção da forma significa proteção térmica mais estável.

Um escudo térmico funciona melhor quando sua estrutura permanece no local para o qual foi projetado. Se o escudo se deformar ou colapsar em direção à fonte de calor, a folga térmica pode ser reduzida e a transferência de calor local pode aumentar. Uma estrutura em relevo mais rígida ajuda a preservar a geometria de instalação pretendida, o que contribui para um desempenho de proteção térmica mais confiável a longo prazo.

2. A conformação da superfície pode favorecer o comportamento do espaço de ar.

Elementos em relevo podem ajudar a manter a folga micrométrica e o espaçamento estrutural em certos projetos de proteção. Em muitas aplicações, o espaço de ar aprisionado ou controlado contribui para um melhor desempenho de isolamento, pois o ar atua como uma barreira térmica. Isso é particularmente importante quando a proteção é montada próxima a um tubo de escape, conversor catalítico ou silenciador.

3. Maior durabilidade térmica em zonas de alta temperatura

Os protetores térmicos automotivos devem continuar funcionando mesmo após exposição repetida a altas temperaturas. Estruturas de aço inoxidável estampadas costumam ser mais adequadas do que chapas metálicas planas para manter a geometria funcional em ambientes térmicos exigentes, especialmente quando vibração e calor atuam em conjunto.

Por que o aço inoxidável é uma excelente escolha para protetores térmicos com relevo?

O aço inoxidável é amplamente utilizado em protetores térmicos estampados devido à sua capacidade de suportar altas temperaturas, além de oferecer resistência mecânica, resistência à corrosão e versatilidade de fabricação. Em aplicações de sistemas de escapamento, essas propriedades são cruciais.

As principais vantagens do aço inoxidável incluem:

• Boa estabilidade estrutural em altas temperaturas
• Resistência à oxidação e corrosão em ambientes operacionais severos.
• Maior durabilidade sob vibração e estresse mecânico.
• Adequado para estampagem, relevo, conformação e fabricação personalizada.
• Longa vida útil para aplicações de barreira térmica automotiva e industrial

Dependendo da zona de calor e dos requisitos do projeto, diferentes tipos de liga podem ser selecionados. Para ambientes mais extremos, ligas de alto desempenho também podem ser consideradas, como... Escudo térmico em liga Inconel 625 .

Protetor térmico em relevo vs. protetor térmico plano

Um protetor térmico plano ainda pode ser útil em algumas aplicações de barreira mais simples ou com menor exigência, especialmente quando o custo e a complexidade de conformação precisam ser minimizados. No entanto, para muitas aplicações de escapamento automotivo, o aço inoxidável estampado oferece uma solução de engenharia geral mais robusta.

Aplicações típicas na indústria automotiva

Os protetores térmicos em aço inoxidável com relevo são utilizados em diversas áreas automotivas de alta temperatura, incluindo:

• Proteção térmica do tubo de escape
• Protetores térmicos do conversor catalítico
• Barreiras térmicas para silenciador e ressonador
• Proteção térmica ao redor do turbocompressor
• Proteção térmica contra incêndio e assoalho
• Gerenciamento térmico da parte inferior da carroceria
• Proteção para mangueiras, fiação, tubulações de freio e peças plásticas próximas a zonas quentes.

Para soluções mais abrangentes em nível de sistema, você também pode consultar nossa linha completa de produtos. produtos de proteção térmica automotiva .

Quando escolher aço inoxidável texturizado em vez de outros materiais de proteção térmica

O aço inoxidável estampado costuma ser uma excelente opção quando a aplicação exige um equilíbrio entre resistência ao calor, resistência mecânica, resistência à corrosão e estabilidade da peça moldada. É especialmente útil quando:

• O protetor é instalado próximo aos componentes do escapamento.
• O veículo sofre vibração, movimento ou condições adversas da estrada.
• A peça deve manter sua forma durante ciclos térmicos prolongados.
• O escudo precisa de estampagem, recorte ou modelagem de contorno personalizados.
• O projeto exige uma barreira metálica resistente em vez de uma solução de revestimento flexível.

Se o nível de calor for extremo e exceder a faixa prática das construções padrão de aço inoxidável, barreiras de liga de alta qualidade podem ser mais apropriadas. Nessas situações, uma solução como... Escudo térmico em liga Inconel 625 pode ser avaliado.

Opções de fabricação de protetores térmicos com relevo personalizado

Os requisitos para protetores térmicos personalizados variam de acordo com a plataforma, o local de instalação, a temperatura alvo, o espaço disponível, o estilo de montagem e as expectativas de durabilidade. A BSTFLEX oferece suporte ao desenvolvimento personalizado com base em desenhos, amostras ou requisitos de desempenho.

As opções personalizadas podem incluir:

• Construções em chapa ou folha de aço inoxidável com relevo
• Seleção personalizada de espessura e qualidade do material
• Formas estampadas e moldadas
• Tratamento e corte de bordas
• Diagrama de furos de montagem e disposição dos suportes
• Estruturas de camada única ou multicamadas
• Diferentes tamanhos para aplicações OEM e de reposição.

Se você estiver encomendando uma peça personalizada, as informações mais úteis para a cotação incluem a posição de aplicação, a exposição à temperatura, as dimensões, o formato, o método de instalação, a quantidade desejada e se há um desenho ou amostra disponível.

Os protetores térmicos de aço inoxidável com relevo melhoram a resistência e o controle térmico, pois o relevo confere ao protetor uma estrutura mais rígida e estável, contribuindo para um melhor desempenho nas condições reais encontradas em sistemas de escapamento automotivos. Comparados aos protetores metálicos planos, os modelos com relevo geralmente oferecem maior resistência à vibração, deformação e ciclos térmicos de longa duração, além de proporcionar um desempenho mais consistente como barreira térmica.

Para aplicações em escapamentos, turbos, conversores catalíticos, silenciadores, paredes corta-fogo e parte inferior da carroceria, o aço inoxidável estampado continua sendo uma das opções mais práticas e confiáveis para proteção térmica automotiva. Se o seu projeto exigir uma solução personalizada, a BSTFLEX oferece suporte para peças estampadas, moldadas e específicas para cada aplicação. escudo térmico automotivo Desenvolvimento para plataformas padrão e de alta temperatura.

Perguntas frequentes

Qual a vantagem de um protetor térmico com relevo?

Um protetor térmico com relevo costuma ser mais resistente e rígido do que um protetor plano feito do mesmo material. Isso o ajuda a resistir à vibração, manter a forma e oferecer uma proteção térmica mais estável em aplicações automotivas de alta temperatura.

O aço inoxidável é melhor que o alumínio para escudos térmicos?

Depende da aplicação. O aço inoxidável costuma ser preferido quando se exige maior resistência estrutural, durabilidade e resistência a condições severas de exaustão. O alumínio pode ser escolhido quando o peso e a refletividade são as principais prioridades.

Onde são utilizados os protetores térmicos de aço inoxidável com relevo?

São comumente utilizadas em torno de tubos de escape, conversores catalíticos, silenciadores, áreas de turbos, paredes corta-fogo, assoalhos e seções da parte inferior da carroceria, onde as peças próximas precisam ser protegidas do calor.

É possível fabricar protetores térmicos personalizados em aço inoxidável com relevo?

Sim. Escudos térmicos personalizados com relevo podem ser produzidos de acordo com desenhos, amostras, temperaturas de aplicação, espaço de instalação, requisitos de montagem e quantidades necessárias.

Quando se deve usar um protetor térmico de liga metálica de alta qualidade em vez de aço inoxidável?

Quando o ambiente envolve temperaturas mais extremas, corrosão agressiva ou requisitos de durabilidade excepcionalmente exigentes, uma solução de liga de alto desempenho, como a liga 625, pode ser mais adequada.
