Embalagem de silenciador pré-moldada é fornecida como um componente definido, em vez de uma quantidade não medida de fibra solta. Dependendo da construção, ela pode usar camadas de tecido interno e externo em torno de um núcleo de embalagem acústica, uma bolsa de malha tecida contendo fio de fibra de vidro ou outro arranjo aprovado de capa e enchimento.
O objetivo de um componente pré-moldado é transferir parte do trabalho de medição, corte e contenção da linha de montagem do escapamento para o fornecedor da embalagem. Isso não elimina a necessidade de especificar a fibra, o peso do componente, as dimensões, a sequência de camadas e o encaixe dentro do silenciador.

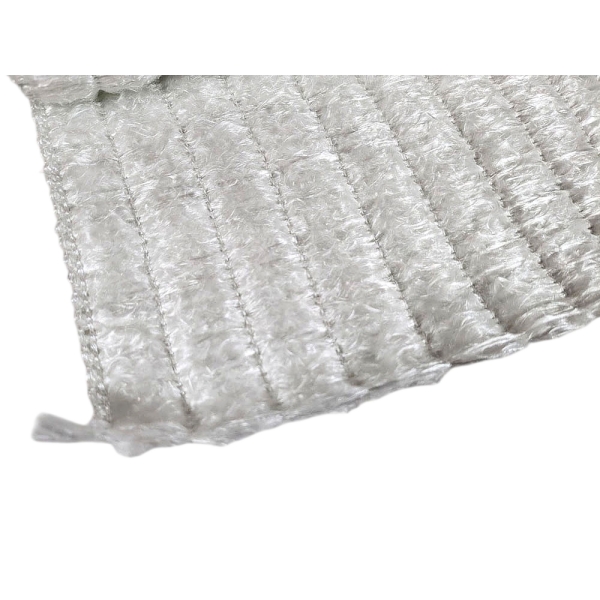

O BSTFLEX Exhaust Muffler Repack Packing usa camadas de tecido de fibra de vidro em torno de um núcleo de embalagem de silenciador. Este guia explica como transformar essa construção geral em uma especificação de OEM repetível sem tratar cada bolsa, meia, almofada ou cartucho de embalagem como o mesmo produto.
Um componente de embalagem pré-moldada chega ao cliente em um arranjo físico definido. O fornecedor pode controlar a formato, a quantidade de material, a capa e a identificação da peça antes do envio.
As descrições comuns incluem:
Esses nomes descrevem conceitos de compra relacionados, mas não definem uma construção universal. Um cartucho de embalagem de silenciador pode ser formado para inserção direta em torno de um núcleo específico. Uma meia pode usar uma capa de malha tubular. Uma almofada pode conter um enchimento medido em um formato fechado mais plano. O desenho e a lista de materiais determinam o que o produto realmente é.
Um componente envolvido em tecido contém pelo menos dois grupos de especificação:
Não descreva a peça completa apenas como fibra de vidro, pois a capa e o enchimento podem ter construções, pesos e funções diferentes.
| Elemento do Componente | Função Principal | O que a Especificação Deve Definir |
|---|---|---|
| Camada de tecido interno | Separa ou apoia a embalagem ao lado do núcleo de acordo com o projeto aprovado. | Material, trama ou construção, espessura, dimensões e posição da costura. |
| Núcleo de embalagem acústica | Fornece o volume principal de enchimento fibroso. | Família da fibra, grau, condição de fornecimento, peso de enchimento a seco, espessura e distribuição. |
| Camada de tecido externo | Contém o enchimento durante o manuseio, a inserção e o serviço quando necessário. | Material, construção, dimensões, fechamento e sobreposição. |
| Costura ou fechamento | Mantém a forma do componente antes e durante a montagem. | Material do fio, local da costura, tipo de costura e se o fechamento permanece em serviço. |
| Etiqueta da peça ou embalagem | Identifica o componente aprovado e o mantém limpo durante o transporte. | Número da peça, revisão, quantidade, referência de lote e requisitos de etiqueta do cliente. |
Para enchimento de silenciador OEM, mantenha os seguintes pesos separados:
O peso do núcleo de enchimento seco controla quanto enchimento acústico é fornecido. O peso do componente acabado é útil para a inspeção de recebimento, mas inclui a capa e outros materiais incorporados.
Uma cotação deve, portanto, indicar se um peso alvo se refere a:
Usar o peso total da embalagem como o único valor de inspeção pode ocultar uma quantidade incorreta de enchimento. Uma capa mais pesada e um núcleo acústico mais leve podem produzir o mesmo peso total, ao mesmo tempo em que criam uma construção de embalagem diferente.

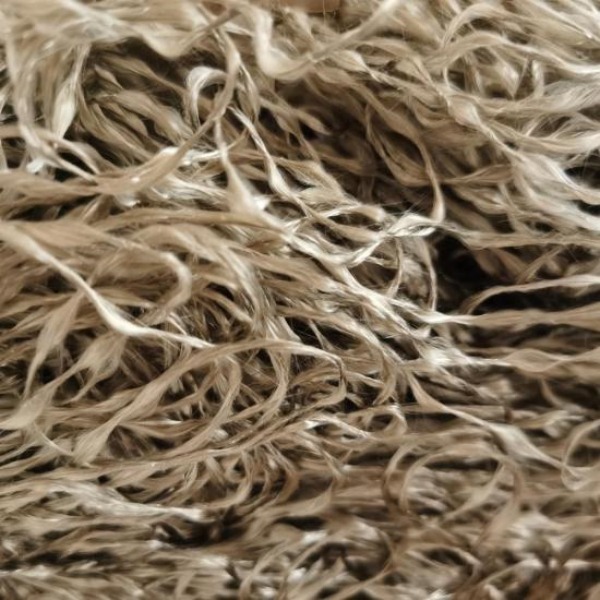

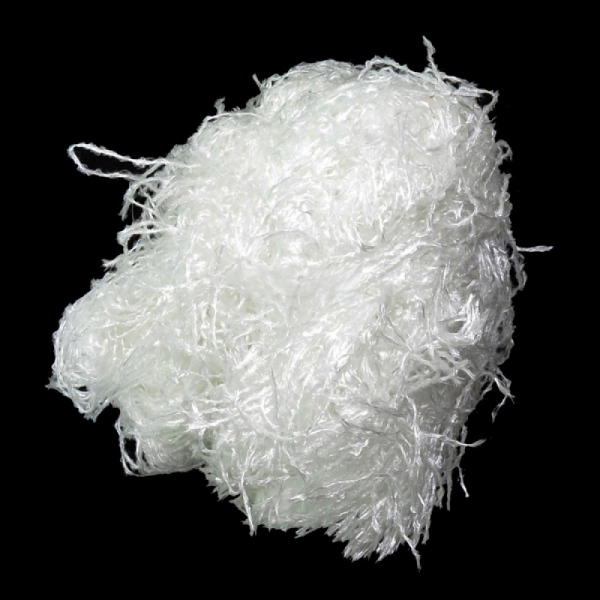

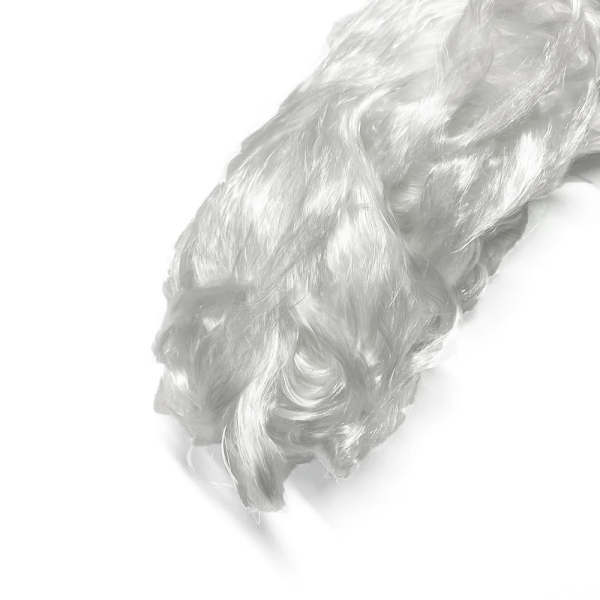

A frase reembalagem de exaustão não identifica a fibra acústica. O núcleo de enchimento pode usar fibra de vidro ou outro material de alta temperatura aprovado, dependendo do produto e da aplicação.
Para uma construção em fibra de vidro, especifique:
Não aprovado um substituto apenas porque ambos os produtos são descritos como enchimento de silenciador de fibra de vidro. O arranjo das fibras e a quantidade de material dentro do componente podem diferir substancialmente.
As camadas interna e externa em um componente de enchimento de silenciador envolto em tecido devem ser identificadas por seu próprio material e construção.
Campos úteis de RFQ incluem:
Uma camada de tecido usada para conter o material de enchimento não é automaticamente um material de enchimento acústico por si só. Da mesma forma, uma capa de fibra de vidro não deve receber o mesmo requisito de peso de enchimento que o núcleo.
Um componente pré-formado deve corresponder à região disponível entre o núcleo perfurado e a carcaça do silenciador.
Fornecer:
Para um silenciador irregular, um único diâmetro externo pode não ser suficiente. Forneça uma seção transversal ou desenho mostrando as regiões estreita e larga da câmara.
Para um silenciador circular simples com um núcleo centralizado:
Espaço radial disponível = (diâmetro interno da carcaça - diâmetro externo do invólucro interno excluído) / 2.
O invólucro interno excluído pode ser o núcleo nu ou o núcleo mais uma camada metálica, dependendo do projeto aprovado.
Apenas como exemplo aritmético, um diâmetro interno de carcaça de 110 mm ao redor de um núcleo de 50 mm fornece um espaço radial nominal de:
(110 - 50) / 2 = 30 mm.
Isso não significa que um núcleo de enchimento de 30 mm deva ser encomendado. As camadas de tecido, a sobreposição, a compressão e o método de inserção também ocupam espaço. As dimensões aprovadas do componente devem vir do desenvolvimento de amostras ou de uma especificação existente.
Uma peça pré-formada espessa pode conter uma baixa quantidade de fibra quando formada frouxamente, enquanto um componente mais fino pode conter material arranjado de forma mais densa. Especifique tanto a espessura quanto o peso de enchimento.
Defina também a condição em que a espessura é medida:
Não compare uma dimensão de transporte comprimida com uma dimensão de amostra relaxada. O desenho e a instrução de inspeção devem usar a mesma condição de medição.
Uma costura longitudinal, sobreposição de tecido ou borda costurada pode criar uma área localmente mais espessa. Coloque esse recurso onde o projeto do silenciador permitir e mostre a posição no desenho.
A especificação deve identificar:
Para montagens repetidas, não deixe a posição da costura inteiramente a cargo do operador. Um componente que se encaixa em uma orientação pode prender ou comprimir de maneira desigual quando rotacionado.

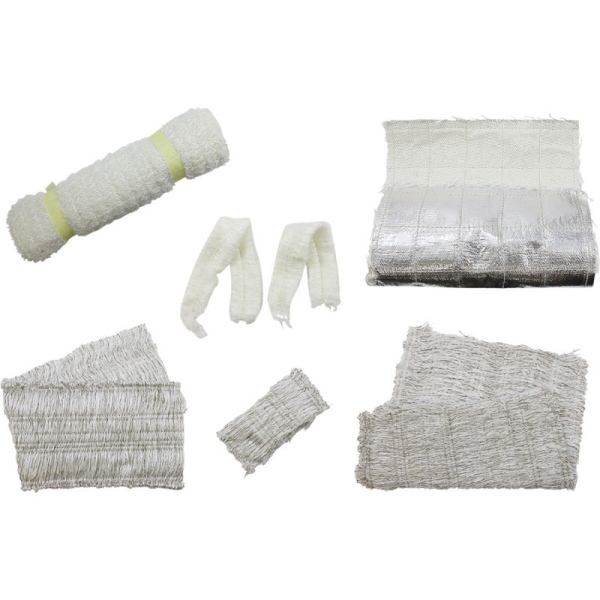

A melhor descrição de compra depende da geometria real e da condição de fornecimento.
| Forma de Fornecimento | Direção Típica de Construção | Principal Verificação de Compra |
|---|---|---|
| Cartucho de embalagem pré-moldado | Componente pronto para montagem desenvolvido para inserção em um silenciador definido ou ao redor de um núcleo definido. | Encaixe, dimensões finais, orientação e referência de peça aprovada. |
| Componente de embalagem revestido de tecido | Camadas de tecido interna e externa envolvendo um núcleo de embalagem acústica. | Especificações do tecido, peso do núcleo, costura e espessura do componente. |
| Meia de embalagem em malha | Contenção em malha tubular ou flexível ao redor de um enchimento fibroso. | Diâmetro, comprimento, peso do enchimento, construção da cobertura e ajuste de instalação. |
| Almofada de enchimento | Enchimento contido fornecido em formato de componente mais plano ou compactado. | Identidade do material, dimensões finais, peso do enchimento e modelagem necessária. |

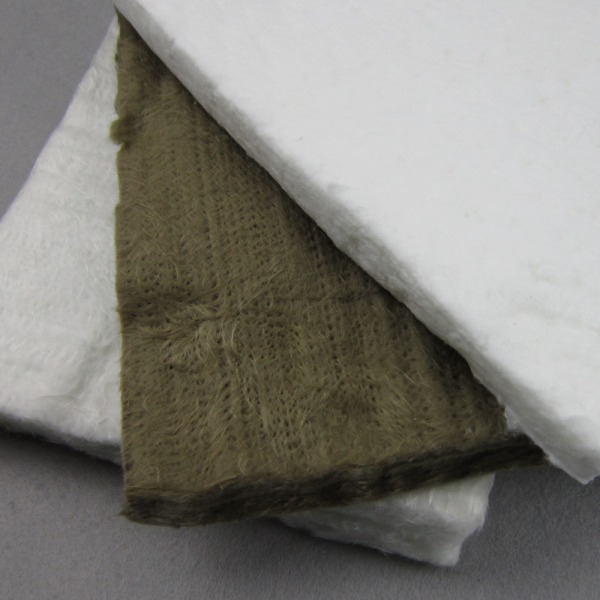

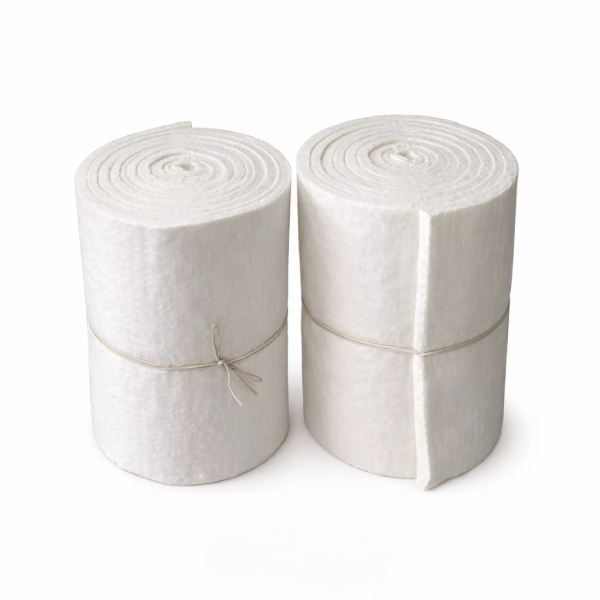

| Manta ou folha de enchimento | Folha não contida ou parcialmente suportada, cortada e envolvida durante a montagem. | Espessura, gramatura, padrão de corte e sobreposição. |
O BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag possui uma construção diferente do produto de camadas de tecido p203. Especifique o produto necessário em vez de tratar os dois nomes como intercambiáveis.
Para um formato de almofada contida, consulte o BSTFLEX Muffler Packing Pillow. Para um kit de manutenção de vários componentes, consulte o BSTFLEX Muffler Repacking Kit.
Um componente muffler repack packing universal pode exigir corte ou modelagem durante a instalação. Um cartucho específico para a peça deve corresponder a uma configuração definida de silenciador.
Para um componente universal, forneça:
Para um componente específico da peça, controle:
A cilindrada do motor ou uma descrição genérica de dois tempos/quatro tempos não estabelece a compatibilidade por si só.
Cortar um saco de embalagem ou cartucho acabado pode liberar o enchimento, remover parte da carga aprovada e danificar o fechamento.
Se o corte fizer parte do processo de instalação, defina:
Para a produção recorrente, pedir o comprimento acabado correto é normalmente mais fácil de controlar do que permitir o corte sem medição em cada estação de montagem.
Uma inserção a frio bem-sucedida comprova que o componente consegue entrar no invólucro. Ela não comprova o desempenho acústico, a retenção de material ou a vida útil.
Um registro de aprovação de amostra deve identificar:
Onde o componente substituir o enchimento a granel ou uma manta, documente a construção anterior e as variáveis que mudaram. Não atribua cada diferença à palavra pré-formado.
| Área de Inspeção | Verificação Típica |
|---|---|
| Identidade da peça | Número da peça do cliente, revisão do produto e referência do lote. |
| Dimensões | Comprimento, largura, diâmetro externo, diâmetro interno ou perfil moldado, conforme aplicável. |
| Peso | Peso de enchimento a seco ou peso total do componente de acordo com a base aprovada. |
| Capa de tecido | Material interno e externo corretos, costura, fecho e condição visível. |
| Enchimento do núcleo | Referência de material aprovado e distribuição sem regiões vazias óbvias. |
| Embalagem | Quantidade correta, etiqueta, código de barras e condição da embalagem. |
| Documentação | Documentos de material, inspeção ou conformidade necessários. |
Acorde tolerâncias e um plano de amostragem antes dos pedidos de produção. Uma única amostra aprovada não define automaticamente limites de aceitação adequados para todas as dimensões e pesos.
Um programa de enchimento de silenciador personalizado pode incluir dimensões baseadas em desenhos, identificação de peças do cliente e embalagem individual.
Os requisitos possíveis do projeto incluem:
Essas opções devem estar vinculadas à especificação técnica aprovada. A arte da embalagem não pode compensar um requisito de material ou encaixe indefinido.
Projetos baseados em desenhos e amostras podem ser analisados por meio do BSTFLEX OEM Muffler Packing Manufacturing Service.
Se alguns valores forem desconhecidos, identifique-os como itens de desenvolvimento. Envie a seção transversal original do silenciador e uma amostra de embalagem não utilizada, quando disponíveis.
Não necessariamente. Cartucho é um termo amplo de mercado para um componente de embalagem pronto para montagem. Uma meia geralmente descreve uma estrutura de contenção flexível tubular. Compare o desenho, a capa, o enchimento e as dimensões antes de tratá-los como equivalentes.
Não. Diferentes produtos pré-moldados podem usar tecido plano, malha ou outro material de contenção aprovado. A capa e o núcleo de embalagem devem ser especificados separadamente.
Igualar o peso da fibra seca é um controle útil, mas não comprova distribuição ou desempenho equivalentes. Aprove o novo componente no silenciador real.
A BSTFLEX pode analisar requisitos de enchimento de silenciador personalizado envolto em tecido, contido em tela e outros com base em desenhos, dimensões ou amostras. A terminologia final e a construção devem corresponder ao componente aprovado.
Comece com o BSTFLEX Exhaust Muffler Repack Packing para um componente de camadas de tecido, ou consulte a Fiberglass Muffler Packing Sock para uma construção contida em malha tecida.
Outros materiais e formas de fornecimento estão disponíveis na linha BSTFLEX Muffler Packing range. Envie a seção transversal, o requisito de material, o peso de enchimento, as dimensões e a quantidade do pedido para que a cotação reflita o componente exato de que você precisa.
Solicite uma amostra de enchimento de silenciador pré-moldado e orçamento OEM
