Um duto de ar PAP pode corresponder ao diâmetro solicitado e ainda assim ser a substituição errada.Sua superfície interna pode diferir da construção aprovada, sua rota moldada pode não caber no espaço disponível ou suas extremidades podem se deformar ao serem encaixadas nos conectores de produção. Estes são motivos para avaliar uma amostra como uma peça instalada, e não simplesmente como um tubo reto.

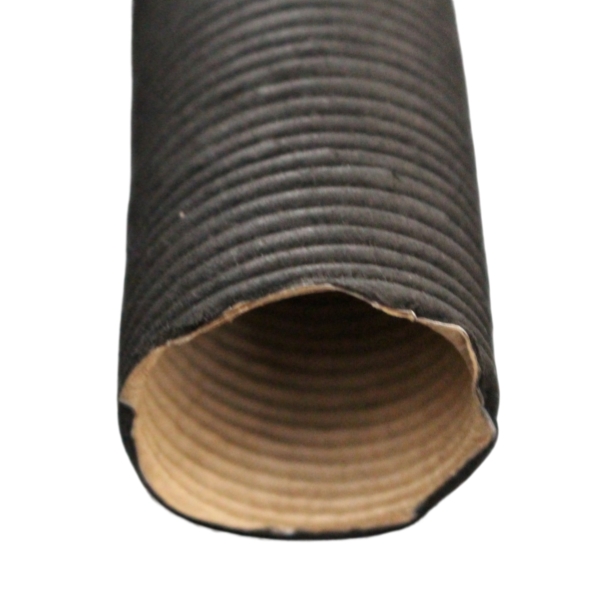

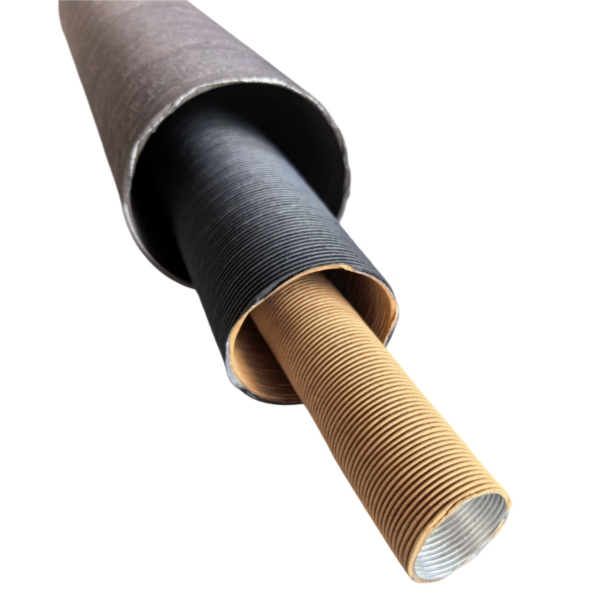

O BSTFLEX PAP Paper Aluminum Air Duct possui uma camada interna de papel, camada intermediária de alumínio e camada externa de papel. Este guia explica como transformar essa descrição de construção em uma especificação de compra de OEM que abrange a parede, o formato moldado, o comportamento de conexão e a aprovação de amostras.

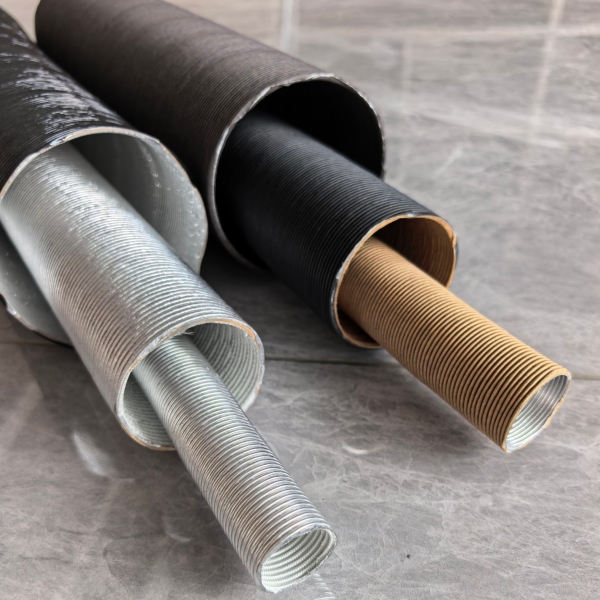

Especifique a Ordem das Camadas, Não Apenas os Nomes dos Materiais
Para esta construção PAP, leia as camadas a partir da passagem de ar para fora: papel / alumínio / papel. Uma consulta que diga apenas "duto de ar de papel alumínio" deixa a localização de cada material incerta. Inclua a sequência no desenho ou na especificação do material para que a cotação, a amostragem e a inspeção se referem à mesma parede.
| Posição da parede | Material | O que identificar |
|---|---|---|
| Camada interna | Papel ou papelão flexível | A superfície voltada para o ar transportado; especifique a classe aprovada ou a referência de construção. |
| Camada intermediária | Folha de alumínio | A especificação da folha e seu lugar dentro do laminado, em vez de um revestimento de metal exposto presumido. |
| Camada externa | Papel ou papelão flexível | A superfície exterior, o acabamento e qualquer tratamento permitido. |

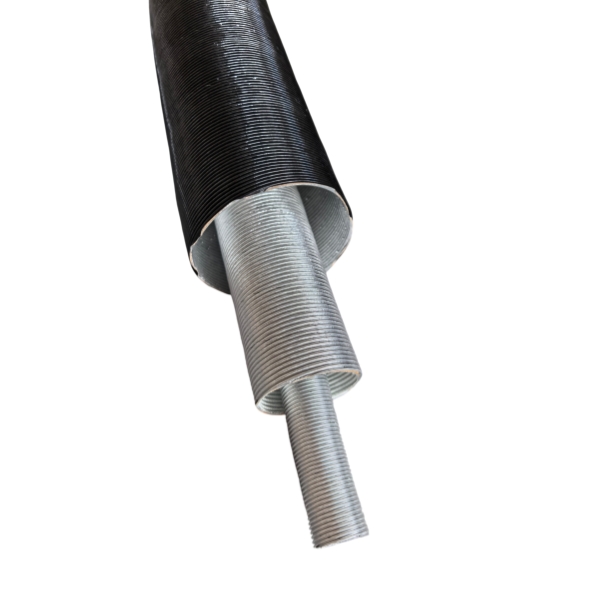

Não trate um filme plástico externo como uma substituição exclusiva de aparência. A PAK Flexible Air Duct Hose separada usa papel kraft por dentro, alumínio no meio e filme de PVC preto por fora. Uma mudança de um exterior de papel para essa construção deve ser revisada e identificada como uma mudança de material.
Mantenha a Aplicação Dentro do Escopo Declarado do Produto
A descrição do produto PAP especifica o uso em áreas internas, incluindo o suprimento de ar fresco para sistemas de aquecimento e ar-condicionado de veículos. Inicie o processo de aprovação registrando onde o duto realmente ficará instalado. Uma rota sob o assoalho exposto de um veículo ou através de um compartimento do motor não deve ser classificada como uma instalação interna simplesmente por fazer parte de um veículo.
Identifique o meio e a exposição antes de selecionar a parede. Esta é uma especificação de duto de ar, não uma aprovação para transportar combustível, líquido de arrefecimento, ar comprimido ou exaustão de combustão. Não deduza a adequação para chuva, água parada, sucção forte ou contato direto com a exaustão a partir da presença de uma camada de alumínio.
Para um projeto fora da aplicação PAP declarada, envie as condições para uma revisão de construção separada. A gama de tubos de proteção térmica e dutos de ar quente contém produtos diferentes para funções diferentes; compartilhar uma categoria não os torna intercambiáveis.
A Retenção de Formato É Diferente da Flexão Repetida
O duto PAP é descrito como moldável e capaz de reter sua forma curvada. Para um pedido de OEM, traduza esse recurso em uma rota que possa ser verificada: defina as posições dos conectores, o envelope de folga e a curva que a amostra deve seguir após a conformação.
No plano de amostra, avalie se o duto permanece dentro desse envelope após a remoção da força de conformação. Registre o intervalo de inspeção e se a amostra não é apoiada ou é mantida pelos suportes pretendidos. Uma fotografia tirada enquanto alguém segura o tubo no lugar não demonstra o resultado sem suporte.
Não use esta verificação como evidência de vida útil de dobramento ilimitada, durabilidade contra vibrações ou adequação para uma junta móvel. Onde houver expectativa de movimento repetido, especifique uma avaliação separada com o engenheiro de equipamentos responsável.
Verificação de conformação
Use a rota de instalação proposta e documente a referência de curvatura. Declare se o raio é medido na linha de centro ou em outra superfície definida. Acorde qualquer raio mínimo para a construção selecionada em vez de copiar um valor de um duto diferente.
Verificação de formato
Meça a amostra moldada na curva mais apertada e nas extremidades de conexão. Registre as dimensões de abertura maior e menor, as dobras de parede visíveis e a posição em relação ao envelope da rota. Defina alterações aceitáveis antes de julgar as amostras.
Teste a Amostra nas Peças de Acoplamento Reais
Use conectores e suportes representativos de produção para o teste de encaixe. Uma mangueira antiga isolada pode não mostrar a geometria de conexão pretendida. Registre como cada extremidade se assenta, se o engate especificado é alcançado e se o método de retenção pretendido danifica a parede.
Mantenha o encaixe e a aceitação de fluxo de ar separados. Uma amostra pode se assentar em ambos os conectores, mas ainda assim precisar de avaliação em sua condição moldada. Onde o sistema exigir um limite de queda de pressão ou vazamento, acorde o fluxo de teste, as condições de pressão e a configuração completa da montagem. Não atribua uma classificação de pressão a partir de um aperto manual ou de uma inspeção visual.
Para uma compra baseada em um componente original, retenha uma amostra de referência aprovada e um desenho. Use a amostra para comparações acordadas de aparência e manuseio, e use o desenho para dimensões controladas e limites de aceitação.
Use um Registro de Aprovação de Amostra com Resultados Observáveis
O que se segue é uma proposta de estrutura de inspeção para um projeto específico do cliente. Não é uma afirmação de que todo duto PAP passou por esses testes, e não substitui os requisitos de qualificação do fabricante do equipamento.
| Item de revisão | Verificação sugerida | Registro para aprovação |
|---|---|---|
| Identidade da construção | Compare a sequência da parede e a referência do material com a especificação enviada. | Revisão do desenho, código de construção e identificação da amostra. |
| Extremidades cortadas e passagem de ar | Inspecione quanto a fragmentos soltos, camadas rasgadas ou material projetando-se para dentro da abertura. | Fotografias das extremidades e critérios de acabamento acordados. |
| Encaixe do conector | Encaixe a amostra nas peças de acoplamento especificadas usando o método de retenção pretendido. | Engate, observações de montagem e qualquer dano resultante à parede. |
| Geometria moldada | Compare a amostra roteada com o envelope de folga após a liberação. | Referência de curvatura, intervalo de inspeção e formato medido. |
| Condição do laminado | Inspecione áreas selecionadas após a moldagem quanto a separação, levantamento ou rasgos. | Locais de inspeção e critérios de aceitação. |
| Contato do suporte | Avalie o suporte ou grampo proposto em sua condição de instalação especificada. | Deformação local e a condição de montagem utilizada. |
| Desempenho de fluxo de ar, quando necessário | Avalie a rota montada usando um fluxo de ar e método de medição acordados. | Configuração de teste, resultado e limite específico do projeto. |
Defina a quantidade da amostra e o método de medição antes do teste. Para qualquer avaliação de compressão, declare o dispositivo, a carga aplicada, a duração e a deformação residual permitida. “Resistente a esmagamento” sem essas condições não é um requisito de aceitação reprodutível.
Controle a Construção por Trás da Amostra Aprovada
O nome de três letras é uma descrição inicial, não a especificação de produção completa. Peça ao fornecedor para identificar as variáveis de construção que são controladas para a peça aprovada: tipo de papel, especificação da folha, estrutura da parede, geometria de moldagem e especificação de colagem, conforme aplicável.
Nem todo detalhe de fabricação interno precisa aparecer em uma página de produto pública. Para controle de compras, uma referência de construção documentada pode vincular a amostra aprovada à especificação de fabricação do fornecedor. Concorde quais alterações exigem notificação ou nova aprovação, em vez de assumir que um nome de produto inalterado significa uma parede inalterada.
Onde se aplicarem requisitos de temperatura, umidade, odor, inflamabilidade ou outros, declare-os separadamente e solicite evidências para a construção exata. Não herde o resultado de teste de outro produto simplesmente porque ambos contêm papel e alumínio.
Verifique a Condição Após a Embalagem, Não Apenas Antes Dela
Inclua uma amostra embalada representativa no processo de aprovação. Ao desembalar, inspecione as extremidades de conexão e o perfil moldado antes do encaixe. Registre se o duto pode ser instalado conforme fornecido ou se requer manuseio adicional que não fazia parte do processo de montagem acordado.
Defina o método de embalagem em torno do formato aprovado da peça. Para peças pré-moldadas, analise como os separadores ou suportes mantêm a rota. Para peças retas formadas durante a instalação, analise a proteção das extremidades e a compressão de embalagem permitida. Mantenha a aceitação cosmética separada da distorção que afeta o encaixe.
Para pedidos que necessitam de peças fixas ou diferentes formatos de fornecimento, o guia de dutas de aquecedor cortadas sob medidaabrange discussões sobre comprimento e embalagem. Este registro de aprovação deve identificar adicionalmente a condição esperada quando a peça chegar à montagem.
Converter a Amostra Aprovada em um Pedido Repetível
Antes de lançar um pedido de repetição, concordem sobre um pacote de aprovação compacto: o desenho atual, a referência de construção, a amostra retida, os critérios de inspeção e a instrução de embalagem. Identifiquem quaisquer dimensões ou características que exijam registros de produção e acordem como uma alteração proposta será avaliada.
Exemplo de redação para especificação de compra:Fornecer dututos de ar PAP com a sequência de parede aprovada de papel/alumínio/papel sob a referência de construção acordada. As dimensões, a rota formada, o engajamento dos conectores e o acabamento devem corresponder ao desenho aprovado e ao registro de aceitação. Identificar cada lote de produção e usar o método de embalagem acordado. Obter a aprovação do cliente antes de alterar a construção de parede especificada ou outras características designadas para controle de alterações. Qualquer qualificação ambiental ou de fluxo de ar necessária deve fazer referência à configuração testada e aos resultados documentados.
Preencha o número real do desenho, as tolerâncias, o plano de amostragem e os registros necessários com o fornecedor. O exemplo é um auxílio de desenho, não uma declaração de certificação ou uma aprovação de teste pré-existente.
Solicite amostras de dutos de ar PAP para a sua montagem
A BSTFLEX lista fornecimento personalizado de comprimento curto e embalagem a granel para sua dutagem PAP. Para uma solicitação de amostra de OEM, envie as dimensões da peça correspondente, a rota de instalação, a folga disponível e a confirmação de que a aplicação está dentro do escopo pretendido para uso interno.
Inclua a sequência de paredes necessária, a quantidade de amostra, a quantidade do pedido de previsão e quaisquer documentos de aceitação necessários para o seu projeto. Onde uma peça original estiver disponível, forneça fotografias de sua superfície interna, superfície externa e ambas as conexões, juntamente com o desenho ou amostra de referência.
Envie o seu desenho e os requisitos de amostra do duto de ar PAP
FAQ: Especificação e Aprovação de Dutos de Ar PAP
O que significa PAP nesta construção de dutos de ar?
PAP identifica papel por dentro, alumínio no meio e papel por fora. Especifique a sequência de camadas no desenho de compra em vez de confiar apenas na abreviação do produto.
A retenção de forma significa que o duto é adequado para movimentos repetidos?
Não. Manter uma rota formada e resistir a movimentos repetidos são requisitos diferentes. Avalie a forma instalada durante a aprovação da amostra e especifique uma qualificação separada para movimento ou vibração quando a aplicação exigir.
Pode um duto revestido de plástico substituir o PAP sem uma alteração de especificação?
Não o trate como uma substituição automática. A alteração do material externo altera a construção da parede. Revise a substituição proposta, registre sua sequência de camadas e aprove-a em relação aos requisitos da aplicação.
O que a aprovação de uma amostra de dutos de ar PAP deve incluir?
Inclua identidade de construção, ajuste do conector, condição das extremidades cortadas, geometria moldada, condição do laminado e embalagem. Adicione testes de fluxo de ar ou ambientais quando necessário, com métodos definidos e limites de aceitação.
