Uma tela de vedação do silenciador é uma camada de retenção mecânica usada para conter a embalagem acústica dentro de um silenciador de exaustão. Não substitui fibra de vidro, basalto ou outro material de embalagem aprovado. Sua função é ajudar a manter o material na posição pretendida, ao mesmo tempo que permite que a construção do silenciador funcione conforme projetado.
Para compras OEM, a tela deve ser especificada em mais do que o tamanho da folha. O diâmetro do fio, a construção entrelaçada, a contagem de camadas, o tratamento das bordas, as dimensões do corte, a sobreposição e a posição de instalação afetam o modo como o componente se ajusta e se comporta durante a montagem.

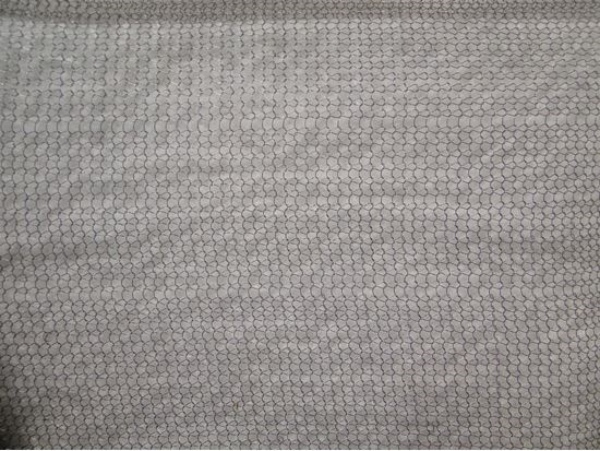

O BSTFLEX Tela de escape de aço inoxidável para retenção da embalagem do silenciador usa fios de aço inoxidável de 0,011 polegadas em uma folha entrelaçada de duas camadas. A folha padrão atual tem 12 × 18 polegadas com dois lados ondulados. Corte e embalagem personalizados podem ser discutidos para fornecimento de OEM e kit de reembalagem.

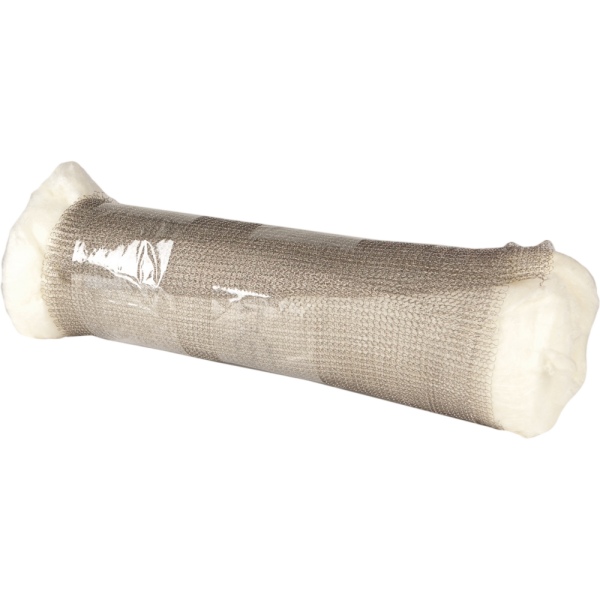

Um retentor de embalagem do silenciador forma um invólucro metálico ou camada de suporte ao redor da embalagem acústica. Dependendo do design do silenciador, pode ajudar:
A tela em si não é o principal preenchimento acústico. Um silenciador com gaxeta de fibra de vidro ainda precisa da carga de fibra de vidro especificada. Um projeto de gaxeta de basalto ou cerâmica ainda precisa da quantidade de fibra aprovada.
Não reduza o enchimento acústico simplesmente porque foi adicionada uma malha de retenção.
O mercado usa várias descrições sobrepostas:
Estes termos podem descrever a mesma função geral, mas não garantem a mesma construção.
Uma tela de arame tecido regular, uma malha de malha, uma folha de metal expandido e uma tela de arame multicamadas entrelaçada podem ter geometria de abertura, flexibilidade e comportamento de borda muito diferentes. A especificação de compra deve identificar a construção aprovada em vez de depender apenas da palavra malha.
| Especificação | Referência atual do produto | Nota de compra OEM |
|---|---|---|
| Família de materiais | Fio de aço inoxidável | Especifique a liga necessária separadamente quando o projeto exigir uma classe definida. |
| Diâmetro do fio | 0,011 pol. | Aproximadamente 0,279mm; use o valor de desenho e a tolerância acordados para ordens de produção. |
| Construção | Folha de arame entrelaçado de duas camadas | Não substitua a malha de camada única apenas porque as dimensões externas coincidem. |
| Tamanho de folha padrão | 12 × 18 pol. | Aproximadamente 304,8 × 457,2 mm; o corte personalizado pode ser revisado para projetos de produção. |
| Tratamento de borda | Dois lados frisados | Defina quais arestas serão crimpadas em componentes personalizados e como elas serão orientadas durante a montagem. |
| Aplicação | Retenção da embalagem do silenciador e silenciador | O tamanho e a posição finais devem corresponder à construção real do silenciador interno. |
Os valores métricos acima são conversões dimensionais diretas. Eles não criam novos tamanhos de estoque métricos ou tolerâncias de fabricação adicionais.
Um erro comum na RFQ é especificar apenas o diâmetro do fio.
Diâmetro do fio descreve a espessura do fio individual.
Geometria de abertura descreve os espaços criados pela construção do arame.
Contagem de camadas descreve se a tela utiliza uma camada, duas camadas ou outra estrutura definida.
Estes parâmetros não devem ser tratados como intercambiáveis.
Duas telas feitas com o mesmo diâmetro de fio podem fornecer contenção muito diferente se o entrelaçamento, o tamanho da abertura ou a disposição das camadas forem diferentes.
Quando um projeto OEM exigir aberturas controladas, inclua o método de medição de abertura e a faixa aceitável no desenho. Não deduza o tamanho da abertura apenas pelo diâmetro do fio.
Um fio mais grosso não produz automaticamente um melhor malha de silenciador de aço inoxidável. Aumentar o tamanho do fio pode mudar:
O diâmetro do fio aprovado deve, portanto, ser considerado juntamente com a construção da blindagem e a geometria do silenciador.
Para fornecimento de reposição, comece com a tela aprovada existente ou com uma amostra não utilizada. Para novos desenvolvimentos, teste a tela proposta no conjunto completo da gaxeta, em vez de selecionar o diâmetro do fio de forma independente.
O produto BSTFLEX atual utiliza um folha de arame entrelaçado de duas camadas.
Isto deve ser escrito explicitamente em um desenho OEM. Um pedido de compra que declara apenas “malha de aço inoxidável” deixa em aberto diversas construções possíveis.
A especificação pode identificar:
Se um fornecedor propor um arranjo de camadas diferente, trate-o como uma mudança de construção e revise o desempenho de ajuste e retenção antes de repetir a produção.
As bordas do fio com corte bruto podem se comportar de maneira diferente das bordas formadas ou onduladas durante a inserção.
A tela BSTFLEX atualmente usa dois lados ondulados para melhorar o manuseio e ajudar a folha a manter uma borda mais limpa durante a montagem.
Para corte personalizado malha de embalagem de silenciador, defina:
Não especifique apenas as dimensões brutas da peça bruta se a crimpagem alterar a largura final utilizável.
Uma folha padrão de 12 × 18 polegadas pode ser cortada para aplicações adequadas, mas um componente de corte OEM deve ser desenvolvido a partir do silenciador real.
Fornecer:
Uma folha retangular pode ser adequada para um conjunto de gaxeta cilíndrico simples. Silenciadores ovais, escalonados ou irregulares podem necessitar de um padrão de corte diferente.
Para um conjunto de gaxetas aproximadamente circular, a circunferência geométrica pode ser estimada a partir de:
Comprimento do envoltório da tela antes da sobreposição = π × diâmetro externo da embalagem acabada.
Se o conjunto embalado acabado tiver um diâmetro externo de 100 mm:
π × 100 mm = aproximadamente 314 mm.
Este valor é apenas a circunferência básica. O comprimento final do corte também pode precisar de:
Este exemplo de cálculo não estabelece uma sobreposição recomendada ou um tamanho de tela finalizado.
Pouca sobreposição pode deixar uma abertura indesejada na camada de retenção. A sobreposição excessiva pode criar uma região localmente mais espessa ou mais rígida.
A especificação de montagem deve identificar:
Não diga aos operadores apenas para “embrulharem bem”. A estanqueidade é subjetiva e pode alterar tanto o formato do empacotamento quanto a geometria da tela.
Uma tela de retenção e lã de aço inoxidável devem permanecer como tipos de componentes separados.
A lã de aço pode ser usada como camada de fibra metálica próxima ao núcleo perfurado. Uma tela fornece uma estrutura de retenção baseada em arame ao redor ou dentro do conjunto de gaxeta.
Alguns designs de silenciadores podem usar ambos.
Para uma comparação detalhada da construção, consulte Envoltório de núcleo de lã de aço inoxidável versus tela de retenção.
Não remova uma camada de lã de aço existente porque uma tela de aço inoxidável está sendo adicionada e não presuma que a lã de aço fornece automaticamente a mesma contenção que a tela aprovada.
O BSTFLEX Meia de embalagem com silenciador de fibra de vidro usa um saco de malha de fibra de vidro para conter o enchimento de fio de fibra de vidro.
Essa construção é diferente da p259.
| Comparação | Tela de embalagem de aço inoxidável | Meia de embalagem de malha de fibra de vidro |
|---|---|---|
| Material principal | Fio de aço inoxidável | Malha de fibra de vidro tecida com enchimento de fibra de vidro |
| Formulário de fornecimento primário | Folha de retenção metálica | Componente de embalagem contido |
| Inclui o enchimento acústico principal? | Não | Sim |
| Principais dimensões da RFQ | Tamanho da folha ou corte, construção do fio e sobreposição | Diâmetro, comprimento, peso de enchimento e construção da malha |
| Função típica de compra | Componente de retenção separado | Componente de embalagem pronto para instalar ou semiacabado |
Não use as duas descrições de produtos de forma intercambiável simplesmente porque ambas contêm a palavra malha.
A tela deve funcionar com a construção real da embalagem.
A BSTFLEX fornece diversos materiais de embalagem do silenciador, incluindo fibra de vidro, lã de aço inoxidável, fibra cerâmica, fibra de basalto e componentes de embalagem pré-formados.
Para cada projeto de tela, identifique:
Não selecione uma tela primeiro e depois altere a quantidade da embalagem apenas para ajustar a tela.
Qualquer camada metálica adicional ocupa espaço.
Quando uma tela envolve a parte externa do empanque acústico, confirme se o conjunto finalizado ainda cabe dentro do invólucro sem forçar o empanque a um estado de compressão não intencional.
Para uma montagem cilíndrica:
Envelope de tela acabado ≈ diâmetro externo do componente embalado + contribuição da tela.
A contribuição real depende da construção do fio, contagem de camadas, sobreposição e tratamento local da borda. Não assuma que o diâmetro do fio por si só é igual ao aumento do diâmetro final.
Teste a montagem real onde a folga for limitada.
Um tela de reembalagem do silenciador pode ajudar a conter a embalagem, mas não estabelece a quantidade correta de embalagem.
Mantenha estas especificações separadas:
Se a embalagem existente estiver muito solta ou muito densa, a adição de uma tela não corrige automaticamente a especificação de enchimento subjacente.
Para montagens repetidas, as telas pré-cortadas podem reduzir a medição e o corte do lado da linha.
Uma especificação de corte personalizada pode incluir:
Quando vários modelos de silenciadores usam o mesmo material de tela, mas tamanhos de corte diferentes, atribua um número de peça finalizado separado para cada corte aprovado.
| Opção de compra | Trabalhar no cliente | Principais fatores de custo |
|---|---|---|
| Folha padrão | Meça, corte, identifique e prepare para instalação. | Preço de chapa, corte de mão de obra, sobras e fiscalização. |
| Retângulo pré-cortado | Posicione, sobreponha e instale. | Preço por peça, tolerância dimensional e embalagem. |
| Tela com formato personalizado | Orientação e montagem final. | Método de corte, complexidade, rendimento e quantidade do pedido. |
| Componente do kit | Instale com as outras peças de reembalagem aprovadas. | Controle de BOM, embalagem, rótulos e correspondência de componentes. |
Compare o custo por silenciador aceito em vez de apenas o preço por folha.
As sobras de malha de aço inoxidável são sucata de produção, a menos que o desenho aprove explicitamente seu uso em outro lugar.
Não adicione pequenos pedaços restantes ao redor de uma embalagem simplesmente para reduzir o desperdício. Sobreposições extras e peças metálicas irregulares podem alterar a rigidez local, a espessura e o ajuste da montagem.
Para pedidos repetidos, otimize o layout de corte em torno das dimensões necessárias da peça acabada.
O fornecedor pode revisar:
| Item de inspeção | O que verificar |
|---|---|
| Identidade material | Referência de material inoxidável aprovado quando especificado. |
| Diâmetro do fio | Diâmetro e método de medição aprovados. |
| Construção | Corrija a estrutura entrelaçada de duas camadas ou outra estrutura aprovada. |
| Dimensões finalizadas | Largura, comprimento e perfil personalizado conforme desenho. |
| Bordas | Configuração correta frisada, dobrada ou com borda cortada. |
| Condição da peça | Nenhuma distorção involuntária, protuberâncias graves ou materiais estranhos. |
| Identificação | Número da peça, revisão do desenho e referência do lote quando necessário. |
| Embalagem | Contagem correta de peças, etiqueta e proteção durante o envio. |
Combine tolerâncias e métodos de amostragem antes dos pedidos de produção. Os valores nominais existentes do produto não devem ser interpretados como tolerâncias de fabricação, a menos que essas tolerâncias tenham sido confirmadas separadamente.
Uma amostra de tela deve ser avaliada com o empacotamento acústico real, núcleo e invólucro.
Registro:
Se o som ou a contrapressão fizerem parte da validação do projeto, teste essas propriedades usando o silenciador completo de acordo com o procedimento acordado. Uma especificação de tela por si só não estabelece o resultado.
Não. A tela é um componente de retenção. A embalagem acústica continua sendo um material separado com peso, densidade e especificações de instalação próprias.
Não. A malha da tela é feita de arame entrelaçado. A lã de aço inoxidável é um material de fibra metálica. Alguns silenciadores usam ambos em posições diferentes.
O produto BSTFLEX atual foi projetado para permitir o corte para aplicações adequadas. Para repetir a montagem OEM, especifique o tamanho do corte final para que os operadores não precisem medir cada tela individualmente.
A especificação atual do produto lista fios de aço inoxidável de 0,011 polegadas, aproximadamente 0,279 mm. Confirme o desenho atual e as especificações de compra ao solicitar quantidades de produção.
As bordas onduladas proporcionam um acabamento mais controlado para manuseio e inserção. Para componentes personalizados, identifique quais bordas requerem crimpagem e o tamanho final após a formação da borda.
A BSTFLEX pode revisar tamanhos de corte personalizados, embalagens e requisitos de tela OEM com base em desenhos, dimensões do silenciador ou amostras. Os requisitos de material e construção devem ser confirmados durante a cotação e aprovação da amostra.
Comece com o Tela de exaustão de aço inoxidável BSTFLEX para retenção da embalagem do silenciador. Envie a especificação necessária do fio, construção da tela, dimensões acabadas, tratamento da borda e quantidade do pedido.
Forneça também as dimensões do núcleo perfurado, o material de embalagem, as dimensões externas da embalagem e a sobreposição pretendida, quando disponível. Para projetos que combinam telas com gaxetas personalizadas de fibra de vidro, basalto ou lã de aço inoxidável, revise o Serviço de fabricação de embalagem de silenciador OEM BSTFLEX.
