De Quanto Enchimento de Escape Expansível Preciso? Dimensionamento de Folha e Peso de Enchimento

De quanta embalagem de exaustão expansível você precisa?Comece com o peso de fibra seca aprovado do silenciador, depois converta esse peso em uma área de folha e comprimento de corte. Quando apenas uma densidade instalada aprovada estiver disponível, calcule primeiro o volume de embalagem utilizável. O fato de uma folha se expandir com o calor não estabelece quanta fibra pertence ao silenciador.

Para uma folha retangular com um peso de fibra de vidro conhecido por unidade de área, o cálculo da quantidade é direto:

Comprimento de folha necessário = peso de fibra seca alvo / (largura de folha utilizável × peso de fibra de vidro por unidade de área).

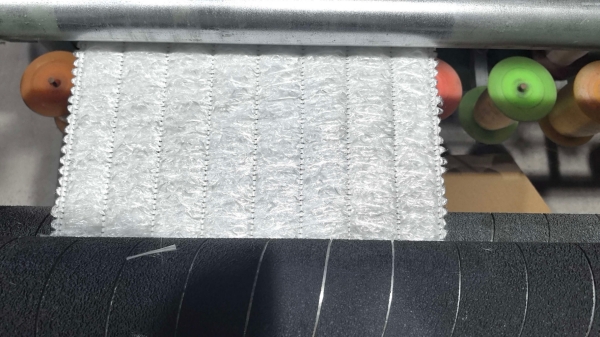

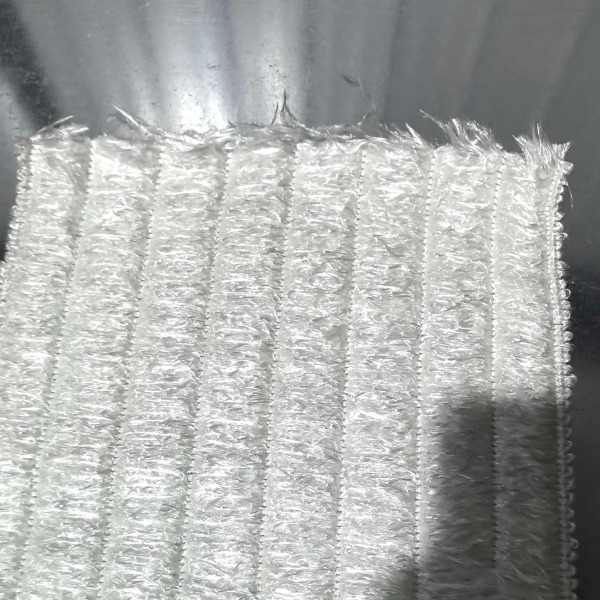

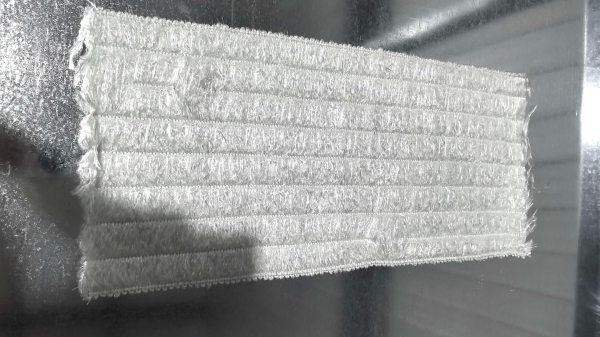

A BSTFLEX fornece uma folha de embalagem de exaustão expansível feita de fio de fibra de vidro de filamento contínuo texturizado e comprimido, mantido por costura de baixo ponto de fusão. Este guia foca na conversão de uma especificação de silenciador em uma quantidade de compra, dimensão de corte e requisito de inspeção.

Comece com uma Carga de Fibra Aprovada, Não com um Comprimento de Rolo

Um pedido de compra para "um metro de embalagem de exaustão" deixa dois detalhes essenciais sem resposta: qual é a largura do material e quanta fibra de vidro cada metro quadrado contém? Sem esses valores, o comprimento por si só não pode lhe dizer o peso do enchimento.

Existem três pontos de partida possíveis. Uma especificação de silenciador existente pode declarar uma massa de fibra seca. Alternativamente, pode definir uma densidade instalada e o volume atribuído a esse material. Para um novo projeto sem nenhum dos valores, a quantidade de enchimento deve ser desenvolvida e validada em vez de selecionada a partir de uma densidade universal assumida.

Mantenha o grau de fibra aprovado com essa quantidade. Um material de substituição não é automaticamente equivalente porque pesa o mesmo. Mudanças na construção da fibra, comportamento de liberação ou camadas de retenção pertencem ao processo de aprovação de amostra.

Meça a Câmara de Embalagem, Não a Parte Externa do Silenciador

Registre as dimensões internas da carcaça, as dimensões externas do núcleo perfurado e o comprimento efetivo alocado para a embalagem acústica. Seções de saída decorativas, extensões de montagem e espaços de extremidade fechados não fazem parte automaticamente da câmara preenchível.

Use o limite real da região de fibra de vidro. Onde um revestimento de núcleo metálico ou outra camada ocupa parte do espaço, considere seu envelope instalado. Não subtraia um componente duas vezes se ele já estiver incluído na dimensão do limite.

Para enchimento de silenciador de exaustão em um corpo particionado, calcule cada zona de embalagem separadamente. Um volume total para toda a carcaça não é suficiente quando as fibras não podem se mover entre os compartimentos.

Calculadora de Embalagem de Silenciador: Volume, Peso e Comprimento de Corte

As equações a seguir fornecem um método de cálculo manual. Elas convertem entradas de projeto conhecidas em quantidades; elas não selecionam um material ou densidade acusticamente adequados.

Calcule o Volume Disponível

Para uma carcaça circular constante envolvendo um núcleo circular, com todas as dimensões inseridas em milímetros:

V = π × (D² - d²) × L / 4.000.000.

V é o volume de embalagem em litros. D é o diâmetro interno da região disponível para embalagem, d é o diâmetro externo do núcleo ou envelope da camada interna excluída, e L é o comprimento efetivo embalado.

O resultado assume que nenhum acessório ou partição adicional ocupa esse espaço. Subtraia seu volume deslocado quando aplicável. Para uma câmara uniforme e verdadeiramente elíptica, use sua área elíptica real; para um perfil oval achatado, tri-oval ou outro perfil irregular, use a área da seção transversal do desenho ou CAD em vez de tratar cada oval como uma elipse.

Um núcleo deslocado não altera a diferença de área simples quando permanece totalmente dentro da mesma carcaça, mas altera as folgas locais. Verifique as regiões de embalagem estreitas e largas independentemente durante a validação da montagem.

Converta uma Densidade Aprovada em Peso de Fibra

Quando o projeto especifica a densidade em gramas por litro:

Peso da fibra seca em gramas = volume líquido de embalagem em litros × densidade instalada aprovada em g/L.

As unidades g/L e kg/m³ têm o mesmo valor numérico. No entanto, o peso por área de uma folha em g/m² é uma medição diferente e não pode ser substituída pela densidade instalada.

Um valor de densidade de embalagem de silenciador deve referir-se à carga de fibra definida e ao seu volume alocado. Não inclua a massa de um revestimento de aço inoxidável, tela de retenção ou saco de transporte na carga de fibra de vidro.

Converter peso da fibra em comprimento da folha

Use as seguintes unidades para uma peça cortada retangular:

Comprimento de corte em metros = peso da fibra seca em gramas / (largura da folha em metros × gramatura da fibra de vidro em g/m²).

Use a largura que realmente permanecerá na peça acabada, não a largura mais larga comprada antes do corte das bordas. Confirme se a gramatura declarada pelo fornecedor cobre apenas a fibra de vidro ou a folha costurada completa. O cálculo e o peso alvo devem usar a mesma base de material.

Exemplo prático: De uma carga de fibra de 300 g para uma folha cortada

Os números a seguir são dados de cálculo hipotéticos. Eles não são especificações de estoque, densidades de empacotamento recomendadas ou resultados de testes da BSTFLEX.Suponha que um programa de silenciador de exemplo já tenha aprovado uma carga de fibra de vidro seca de 300 g para o material em avaliação.

Volume: π × (120² - 50²) × 400 / 4.000.000 = aproximadamente 3,738 litros.

Densidade média da fibra instalada: 300 / 3,7385 = aproximadamente 80,25 g/L. Esta é uma consequência calculada da carga de fibra assumida, não uma densidade recomendada.

Comprimento de corte: 300 / (0,40 × 750) = 1,00 metro.

A quantidade de material calculada é, portanto, uma peça cortada de 400 × 1000 mm contendo 300 g de fibra de vidro. O layout de corte ainda deve se adequar à costura, rota de instalação e geometria da câmara. Este cálculo por si só não demonstra que a peça compacta se encaixa ou que suas fibras liberadas se distribuem corretamente.

Por que dimensões de folha idênticas podem fornecer quantidades diferentes

Uma folha de empacotamento de silenciador vendida como 400 × 1000 mm tem uma área de 0,40 m². O peso da sua fibra depende da gramatura do material. Os exemplos aritméticos a seguir mostram por que as dimensões da embalagem não são uma especificação completa.

Estes não são três substitutos recomendados. Eles demonstram que área igual não significa quantidade de fibra igual. Compare a construção da fibra, as características de liberação e os resultados instalados, bem como o peso ao avaliar o enchimento de silenciador de fibra de vidro de outro fornecedor.

350, 400, 450 ou 500 mm: Escolha a Largura para o Layout de Embalagem

Números como 350, 400, 450 e 500 mm podem descrever a largura da folha, o comprimento embalado ou outra dimensão do produto. Identifique a direção no desenho de corte em vez de confiar apenas em uma etiqueta de tamanho.

Em um layout de envolvimento onde a largura da folha corre ao longo do núcleo, essa largura deve corresponder à seção acústica efetiva e às folgas finais especificadas. O comprimento tomado ao redor do núcleo é então determinado a partir da quantidade de material necessária e do arranjo aprovado.

Comprar uma folha de enchimento de escapamento mais larga e cortá-la altera a área utilizável e o peso da fibra. Calcule a quantidade instalada após o corte. Não mantenha o peso original da embalagem como o peso presumido de enchimento do silenciador.

Da mesma forma, não gire uma peça cortada apenas porque as dimensões parecem se ajustar. Verifique a orientação de corte permitida, o arranjo de costura e o método de instalação para a construção fornecida.

Por que a Taxa de Expansão Não é uma Fórmula de Tolerância de Material

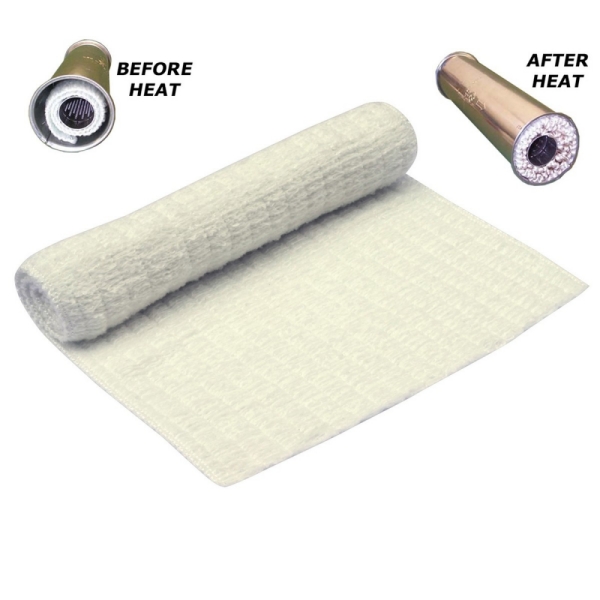

Enchimento de silenciador autoexpansível libera uma estrutura de fibra contida; não gera fibra de vidro adicional. Um valor de expansão precisa de compressão inicial definida, condições de aquecimento e condições de medição antes de poder ser interpretado.

Um volume de expansão livre medido fora da carcaça não é o mesmo que o espaço ocupado dentro de um silenciador confinado. Dividir o volume da câmara por um multiplicador de expansão geral, portanto, não é um substituto confiável para uma especificação de enchimento aprovada.

Para enchimento de escapamento de filamento contínuo, use o grau de fibra selecionado, a carga especificada e o procedimento de condicionamento acordado como referência de desenvolvimento. Inspecione a distribuição após a liberação, especialmente ao redor de núcleos deslocados e espaços finais restritos.

Considere o Desperdício de Corte Sem Sobrecarregar Cada Silenciador

Separe o material comprado para um lote de produção do material instalado em cada silenciador aceito. Pode ser necessária uma tolerância de compra adicional para corte de bordas, peças de configuração ou cortes rejeitados. Essa tolerância não é um enchimento extra para forçar em cada carcaça.

Para um processo de corte de largura fixa:

Comprimento líquido de produção = número de silenciadores × comprimento de corte aprovado por silenciador.

Comprimento de compra necessário = comprimento líquido de produção / rendimento utilizável esperado.

Expresse o rendimento como uma fração decimal estabelecida a partir do processo de corte real ou de uma base de planejamento acordada. Onde o aninhamento de largura ou padrões de corte irregulares estiverem envolvidos, use um plano de corte baseado em área em vez deste cálculo simples de comprimento.

Ao comparar enchimento de escape por metro com folhas de enchimento de escape pré-cortadas, inclua o custo de aparas inutilizáveis, pesagem, preparação e inspeção. Compare ambas as opções com a mesma quantidade aprovada de fibra por silenciador.

Transforme o cálculo em uma especificação de produção repetível

Para enchimento de silenciador cortado sob medida, coloque a identificação da fibra, o peso da área da folha, as dimensões de corte e o peso de enchimento seco alvo no registro aprovado. Defina se os limites de peso se aplicam à fibra de vidro ou ao componente costurado completo.

Indique como a peça é orientada e quais operações de corte ou fixação são permitidas. Acorde os limites de aceitação em vez de assumir uma tolerância geral para todos os materiais e métodos de corte.

Para a inspeção de recebimento, confirme a referência do material e o peso da peça cortada medida usando a base de massa acordada. Uma amostra aprovada não utilizada é uma referência dimensional e de construção melhor do que o enchimento removido, cujo peso pode ter mudado devido à perda de fibra ou contaminação.

Valide o silenciador montado após o ciclo de liberação especificado e o teste operacional. O cálculo aritmético correto estabelece uma entrada controlada, não um nível de som ou intervalo de serviço garantido.

Perguntas sobre quantidades de enchimento de silenciador expansível

Um metro de enchimento de escape expansível é suficiente para um silenciador?

Não necessariamente. Um metro define apenas o comprimento. Você também precisa da largura utilizável, do peso da área da fibra de vidro e da quantidade de enchimento aprovada para o silenciador real. Um comprimento de pacote correspondente não estabelece adequação.

Duas folhas menores podem substituir uma folha maior?

A massa combinada de fibra pode ser calculada, mas as juntas, sobreposições e posicionamento revisados ainda requerem análise. Corresponder ao peso não prova que um layout de corte diferente distribuirá o enchimento da mesma maneira.

Posso usar a mesma quantidade para um escape de dois tempos e um de quatro tempos?

Apenas quando as respectivas especificações do silenciador suportarem essa escolha. O ciclo do motor não substitui as dimensões da câmara, o grau do material, as condições operacionais ou uma carga de enchimento validada.

A BSTFLEX pode cotar a partir de dimensões sem um peso de enchimento conhecido?

Envie a geometria interna, a aplicação, as informações do material existente e qualquer desenho ou amostra original. Estes fornecem um ponto de partida para revisar uma construção proposta. O peso final de enchimento deve ser acordado através do processo apropriado de desenvolvimento e aprovação.

Solicite uma revisão do tamanho da folha e do peso de enchimento

Para folhas de enchimento de escape OEM, envie a seção transversal do silenciador, as dimensões externas do núcleo, o perfil interno da carcaça e o comprimento efetivo de enchimento. Adicione a especificação atual da fibra, o peso seco aprovado ou a densidade, quando disponível, e o método pretendido de corte e montagem.

Inclua quantidades de amostra e de produção, requisitos de identificação de material e preferências de embalagem. As informações de temperatura devem identificar o local de medição e distinguir o serviço normal de picos curtos.

Use a folha de enchimento de silenciador expansível BSTFLEX como ponto de partida do produto. O desenvolvimento baseado em desenho e os requisitos de pedidos repetidos podem ser discutidos através do nosso serviço de fabricação de enchimento de silenciador personalizado. Outras formas estão disponíveis na gama de produtos de enchimento de silenciador.
