Envolvimento de Núcleo de Lã de Aço Inoxidável vs Tela de Retenção

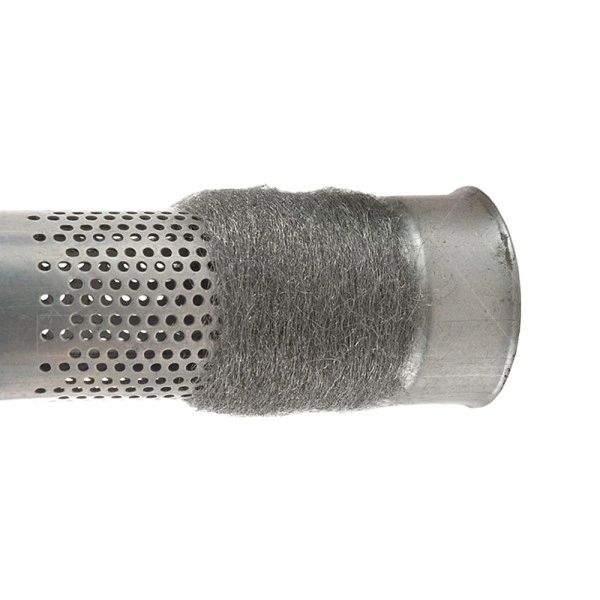

Enchimento de silenciador de lã de aço inoxidável pode ser fornecido como material em rolo ou formado em um revestimento de núcleo para um silenciador de escapamento. Um revestimento de núcleo de lã de aço inoxidável fornece uma camada de fibra metálica porosa ao redor do tubo perfurado, enquanto uma tela de retenção fornece uma estrutura de arame aberta para contenção do enchimento. Os dois podem ser combinados, mas não são intercambiáveis.

Ao especificar enchimento de silenciador de lã inoxidável, distinga o material que está sendo adquirido da montagem finalizada. O material em rolo requer preparação para as dimensões e quantidade aprovadas; uma luva de núcleo de silenciador finalizada deve corresponder ao diâmetro do tubo, comprimento coberto e disposição de camadas necessária.

Para um fabricante de escapamentos, a pergunta útil é onde a proteção ou contenção é necessária: ao lado do núcleo perfurado, ao redor da montagem do enchimento ou em ambos os locais. Comece com a seção transversal do silenciador e o motivo da adição do componente, em vez de selecionar qualquer produto descrito como aço inoxidável.

A BSTFLEX oferece uma Luva de Núcleo de Silenciador de Lã de Aço e uma Tela de Escapamento de Aço Inoxidável para Retenção de Enchimento de Silenciador separada. Esta comparação explica como especificar seus diferentes papéis sem tratar nenhum deles como um substituto universal para o outro.

Compare a Construção, Não Apenas o Nome do Produto

Uma Luva de Núcleo Pode Já Conter Tecido de Arame

A luva de núcleo da BSTFLEX combina lã de aço inoxidável com tecido de arame trançado de aço inoxidável 304. Sua descrição, portanto, refere-se a um componente composto, não simplesmente lã solta enrolada ao redor de um tubo.

A tela de retenção separada da BSTFLEX é descrita como uma folha de arame inoxidável entrelaçada de duas camadas com dois lados frisados. Essa construção de folha de arame não deve ser confundida com a camada de fibra metálica na luva de núcleo.

Em um desenho OEM, identifique a montagem completa do revestimento de núcleo e mostre quais camadas estão incluídas no número da peça. Uma nota dizendo apenas "adicionar malha inoxidável" deixa espaço para omitir uma camada pretendida ou comprá-la duas vezes.

Identifique também a liga de cada constituinte separadamente. Uma especificação de tecido de arame 304 não identifica, por si só, a liga usada para a lã.

Enchimento de Silenciador de Lã de Aço Inoxidável: Rolo ou Revestimento de Núcleo Finalizado?

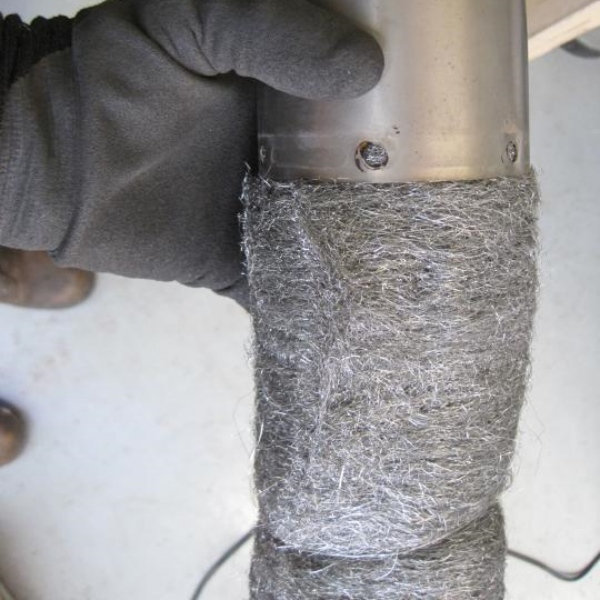

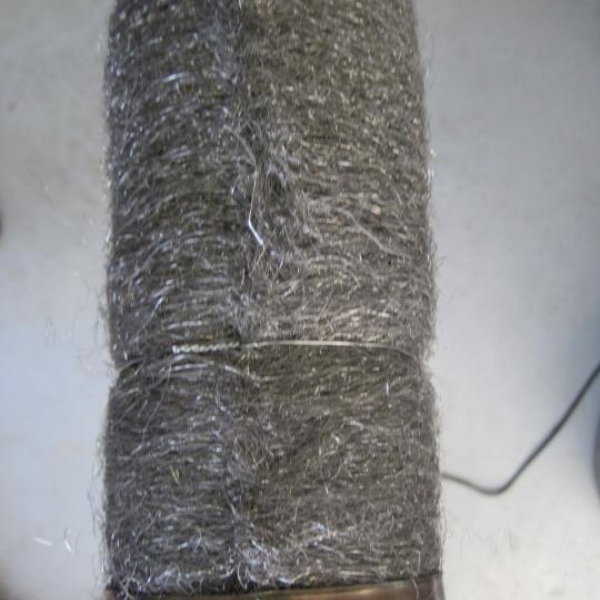

Para corte e embrulho internos, a BSTFLEX bobina de enchimento de silenciador de lã de aço inoxidável fornece uma opção de produto em formato de rolo. Especifique a largura necessária, a quantidade de material e o método de preparação em vez de comparar rolos apenas pelo tamanho externo.

Para montagem repetida, analise uma manga de núcleo de silenciador de lã de aço inoxidável com sua tela de arame de suporte. Defina o ajuste final, a quantidade de lã e a espessura instalada no desenho. Comprar um componente preparado altera o formato de fornecimento; isso não elimina a necessidade de aprovar a liga e a montagem.

Ao solicitar enchimento de exaustão de lã de aço inoxidável ou lã de arame de aço inoxidável para a produção de silenciadores, identifique a especificação da fibra metálica separadamente de qualquer camada de retenção tecida ou tricotada. Uma solicitação de enchimento de silenciador de lã de aço deve declarar a liga inoxidável necessária em vez de deixar o grau do material aberto à interpretação.

Use a Localização da Perda de Enchimento para Orientar a Revisão

Perda de Material Imediatamente ao Lado do Núcleo Perfurado

Quando a inspeção mostra danos concentrados na superfície voltada para o núcleo, analise a camada interna existente e sua cobertura. Tubos e revestimentos de lã de aço inoxidável são usados em projetos de silenciadores para reduzir a erosão por gás do enchimento de vidro ou basalto circundante.

Para esse problema, avalie um revestimento de núcleo de silenciador como uma camada protetora em vez de presumir que uma tela de retenção externa fornecerá o mesmo tratamento nas perfurações. Verifique a condição do núcleo, áreas descobertas, juntas e arranjo de fixação antes de atribuir a causa apenas à fibra.

O Enchimento Move-se ou Perde a Forma Durante a Montagem

Quando a dificuldade é manter o enchimento unido ao inseri-lo na carcaça, analise uma tela de enchimento de silenciador ou outro método de contenção aprovado. As primeiras perguntas são se o retentor cobre a área pretendida e se suas bordas podem passar pela montagem sem prender.

Verifique a rota de inserção, a folga da carcaça e o fechamento da extremidade em uma amostra. Não se deve esperar que uma camada de lã do lado do núcleo resolva um problema de manuseio não relacionado na parte externa do enchimento.

A Fibra Escapa Através de uma Junta ou Fresta na Extremidade

Analise a localização da abertura, a sobreposição do retentor e o arranjo da extremidade. Adicionar mais lã ao redor do meio do núcleo não é uma solução comprovada para uma fresta em outro lugar da montagem.

Esses padrões de inspeção são pontos de partida, não um diagnóstico. Inclua a condição do material, histórico operacional e fotografias na revisão. Nem uma tela nem um revestimento de núcleo devem ser usados para justificar a retenção de um grau de fibra que não foi aprovado para as condições operacionais.

Quando um Silenciador Precisa de Ambos?

Um projeto pode usar uma camada à base de lã ao redor do tubo perfurado e um invólucro de malha separado ao redor do enchimento acústico. Nesse arranjo, o componente interno aborda a exposição do lado do núcleo, enquanto o componente externo suporta a contenção. A lã metálica também pode ser fornecida com sua própria malha de suporte.

Adicionar ambos é, portanto, uma decisão de projeto, não uma atualização padrão. Verifique a lista de materiais antes de solicitar uma tela adicional. Pergunte se ela realiza um trabalho separado, duplica uma camada existente ou altera as dimensões da montagem final.

Para trabalhos de substituição, use a construção do silenciador aprovada como ponto de partida. Para um projeto OEM revisado, avalie a combinação proposta no silenciador completo antes de liberá-lo para produção repetida.

Especifique a Lã e a Tela de Forma Diferente

Para a camada de lã, solicite a liga, o grau da fibra ou seção transversal, a massa do material, a cobertura e a espessura instalada. Declare como a espessura é medida, já que uma camada de lã relaxada e uma camada comprimida instalada são condições diferentes.

Para a tela, solicite a liga, o diâmetro do arame, a construção, as dimensões da abertura, a contagem de camadas e o acabamento da borda. Onde relevante, concorde sobre como a área aberta é definida e medida. O diâmetro do arame sozinho não descreve as aberturas, e "duas camadas" sozinho não especifica como essas camadas estão dispostas.

Não substitua tecido, malha tricotada e outras construções de arame entrelaçado apenas porque as dimensões gerais da folha correspondem. Registre a construção ou uma referência de amostra aprovada na especificação de compra.

Para seleção térmica, forneça temperaturas contínuas e de pico com o local de medição e a duração da exposição. Peça que a liga e o componente propostos sejam revisados em relação a essas condições, em vez de atribuir um limite de temperatura a cada produto de aço inoxidável. Nosso guia de enchimento de silenciador de lã de aço inoxidável discute as considerações mais amplas de seleção de material.

Um Revestimento Interno Altera o Espaço Disponível para a Fibra

Considere o revestimento do núcleo instalado antes de definir as dimensões do enchimento circundante. Para um núcleo circular com uma camada uniforme:

Diâmetro externo após o revestimento = diâmetro externo do núcleo + 2 × espessura do revestimento instalado.

Apenas como um exemplo de geometria, um núcleo de 50 mm com uma camada instalada de 2 mm tem um diâmetro nominal envolto de 54 mm, não 52 mm. Estes números ilustram o cálculo; eles não são uma especificação de compactação recomendada.

Use o envelope envolto ao verificar o espaço atribuído à próxima camada. Inclua a sobreposição local, o tecido de suporte, os fixadores e qualquer retentor externo na revisão de ajuste real. Para montagens ovais ou irregulares, trabalhe a partir do desenho em vez de aplicar o exemplo circular.

Se o volume de fibra disponível mudar, revise a quantidade de enchimento aprovada. Adicionar metal enquanto força a carga de fibra original em um espaço menor altera a densidade média da fibra instalada. Não presuma que a especificação de compactação anterior permanece válida sem verificá-la.

Verifique o Ajuste, a Retenção e o Som como Requisitos Separados

Use uma montagem de teste para verificar a cobertura, as costuras, a posição das bordas, os fixadores e o fechamento. Inspecione o núcleo e a carcaça quanto a rebarbas ou outras características que possam danificar os componentes. Mantenha a passagem do núcleo, a geometria de entrada e saída desobstruídas conforme pretendido.

Em seguida, avalie o silenciador montado sob as condições operacionais acordadas. Registre a distribuição da compactação e a condição do componente após o teste e compare o som usando um método de medição consistente. Inclua verificações de perda de pressão ou contrapressão onde a revisão do projeto as exigir.

Um componente de retenção não deve ser aceito como "acusticamente neutro" apenas porque se encaixa. Nem a instalação de aço inoxidável estabelece uma redução de ruído específica ou um múltiplo garantido da vida útil da compactação. Aprove esses resultados com base em evidências da montagem real.

Prepare uma RFQ para o Componente que Você Precisa

A BSTFLEX apoia o desenvolvimento baseado em desenhos e amostras através do seu serviço de fabricação de compactação de silenciador OEM. Indique se o projeto é uma substituição idêntica ou uma mudança de construção proposta para que a revisão da amostra tenha um objetivo definido.

Perguntas sobre o Envolvimento do Núcleo e a Tela de Retenção

A compactação de silenciador de lã de aço inoxidável é a mesma que a compactação de exaustão de lã de aço inoxidável?

Ambas as descrições podem se referir ao mesmo material de fibra metálica, mas nenhuma define a liga, a construção da fibra ou a forma fornecida. Confirme se a cotação cobre lã a granel, material em rolo ou um envolvimento de núcleo acabado. Uma tela de retenção é uma estrutura de arame diferente, mesmo quando fornecida com a lã como uma montagem única.

O envolvimento de núcleo de lã de aço inoxidável é o mesmo que malha de exaustão?

Não. Um envolvimento de núcleo à base de lã contém uma camada de fibra metálica; malha de exaustão descreve uma estrutura de arame. Alguns envolvimentos de núcleo acabados combinam ambos. Compare o desenho do componente e a lista de materiais em vez de apenas os nomes.

Uma tela de retenção pode substituir a compactação de silenciador de fibra de vidro?

Não. A tela descrita aqui é um retentor de compactação. Mantenha o enchimento acústico especificado, a menos que um projeto de silenciador completo diferente tenha sido desenvolvido e validado.

Todo silenciador deve usar tanto um envolvimento de núcleo quanto uma tela?

Nenhuma combinação universal de camadas se aplica. Use ambos apenas onde eles servem a funções definidas na montagem aprovada. Verifique se a malha já está incluída na luva do núcleo antes de adicionar outro componente.

Algum dos componentes tornará o escapamento mais silencioso?

Nenhum nome de produto estabelece um resultado sonoro. Manter a compactação na posição pretendida é diferente de demonstrar uma redução de ruído específica. Avalie o silenciador completo com o material e o arranjo de camadas propostos.

Escolha o Produto pela Sua Posição e Propósito

Para um componente de lã e tecido de arame ao redor do núcleo perfurado, revise o Manga de núcleo de silenciador de lã de aço BSTFLEX. Para um revestimento de arame separado ao redor do enchimento, consulte a Tela de exaustão de aço inoxidável BSTFLEX.

Para um projeto de enchimento de silenciador de lã de aço inoxidável personalizado, envie a seção transversal, o diâmetro do núcleo, o comprimento coberto, a quantidade necessária de lã e o volume do pedido. Indique se você precisa de material em rolo, uma manga acabada ou uma tela de retenção separada. Outras opções de fibras e componentes estão disponíveis na linha de produtos de Enchimento de Silenciador.
