Kits de Escudo Térmico para Tubo de Escape: Dimensionamento, Espaços de Ar e Montagem

Um tubo de escape quente nem sempre precisa de isolamento em toda a sua extensão. Às vezes, o problema está em um pequeno trecho sob o túnel da transmissão, próximo a uma conexão de mangueira ou a um painel da carroceria. Nessa situação, um isolamento posicionado corretamenteprotetor térmico do tubo de escapeÉ possível tratar a área exposta sem transformar toda a tubulação em um conjunto isolado.

A compra importante não é apenas um pedaço de metal. É uma proteção com a cobertura adequada, uma construção térmica apropriada e ferragens de montagem compatíveis com o escapamento instalado. Um kit pode ter o diâmetro do tubo adequado e ainda assim ser inadequado para o espaço ao redor.

A BSTFLEX oferece umkit de proteção térmica para tubo de escape em aço inoxidávele umkit de proteção térmica de escapamento em alumínioAmbas as opções oferecem pontos de partida para projetos de proteção de tubulações automotivas; a seleção final deve seguir o desenho de instalação e as condições de operação.

Leia o diâmetro do tubo e o tamanho da proteção separadamente.

Há três dimensões a serem consideradas antes de comparar os materiais: o diâmetro externo do tubo de escape, as dimensões do próprio protetor e o espaço ocupado pelo conjunto completo instalado.

As listas de produtos BSTFLEX atuais fornecem as seguintes dimensões de referência. Estas são descrições de catálogo, não um desenho da instalação final.

A dimensão de 120 mm do escudo não se refere a uma especificação de encaixe de tubo de 120 mm.A gama de montagem está listada separadamente. Confirme o perfil da proteção fornecida, a espessura do isolamento e a disposição dos suportes antes de utilizar qualquer um dos valores no cálculo da folga.

Por exemplo, um tubo com diâmetro externo medido de 2,5 polegadas corresponde a 63,5 mm, e um tubo com diâmetro externo de 3 polegadas corresponde a 76,2 mm. Ambos estão dentro da faixa de 52 a 90 mm especificada, mas um flange, uma luva de junção ou uma curva próxima ainda podem impedir a instalação. Um tubo com diâmetro externo de 4 polegadas corresponde a 101,6 mm e está fora dessa faixa especificada.

Meça o local exato de instalação. Não escolha com base apenas no tamanho nominal do tubo e não confunda diâmetro interno com diâmetro externo.

A cobertura tem uma direção, bem como uma extensão.

Imagine um cano de escape sob o assoalho de um veículo com um conector elétrico ao lado. Uma proteção colocada apenas acima do cano pode reduzir a exposição direta da radiação no assoalho, deixando o conector ao lado do cano exposto. Girar essa mesma proteção altera a área que ela protege.

Marque o componente que precisa de proteção na fotografia da instalação. Em seguida, verifique a cobertura angular da proteção ao redor do tubo e seu comprimento ao longo do mesmo. Inspecione a exposição em ambas as extremidades, nas curvas e em quaisquer aberturas necessárias.

Uma proteção parcial para tubos é diferente de uma manta projetada para envolver um componente. Estender uma proteção parcial até que ela envolva completamente o escapamento é uma alteração de projeto, não uma atualização automática. A cobertura deve seguir o objetivo térmico e as restrições do fabricante do escapamento.

Para umprotetor térmico de escapamento automotivoO objetivo pode ser a temperatura de um painel de piso, mangueira, conector ou compartimento adjacente. Especifique esse objetivo em vez de pedir apenas uma blindagem com aparência mais fria ou mais espessa.

Mantenha o espaço de ar conforme o projeto.

Algumas proteções para tubos de escape utilizam suportes ou espaçadores para manter a separação do tubo quente. Outras incorporam isolamento em uma construção projetada para um contato mais próximo. O método de instalação deve ser compatível com o produto selecionado.

Em um projeto com espaçamento, a folga limita o contato direto entre o tubo e a proteção e influencia o fluxo de ar ao redor do conjunto. A proteção ainda recebe radiação térmica e seus suportes podem conduzir calor. Portanto, uma folga de ar faz parte de um sistema térmico, não sendo garantia de que a superfície externa permanecerá fria.

Não achate os suportes nem preencha o espaço com isolamento extra, a menos que essa modificação faça parte do projeto aprovado. Da mesma forma, não presuma que afastar a proteção do tubo melhorará todas as instalações: isso pode reduzir a folga em relação ao componente que está sendo protegido.

Confirme a separação mínima instalada nos suportes, bordas do escudo e curvas do tubo. Verifique novamente após considerar o movimento do escapamento e a expansão térmica. O diâmetro nominal da carcaça, por si só, não permite determinar essas folgas locais.

A distinção mais ampla entre proteções afastadas e isolamento ajustado é abordada em nosso [texto incompleto].guia de proteção térmica do escapamento.

Decida onde as braçadeiras serão instaladas antes de fazer o pedido.

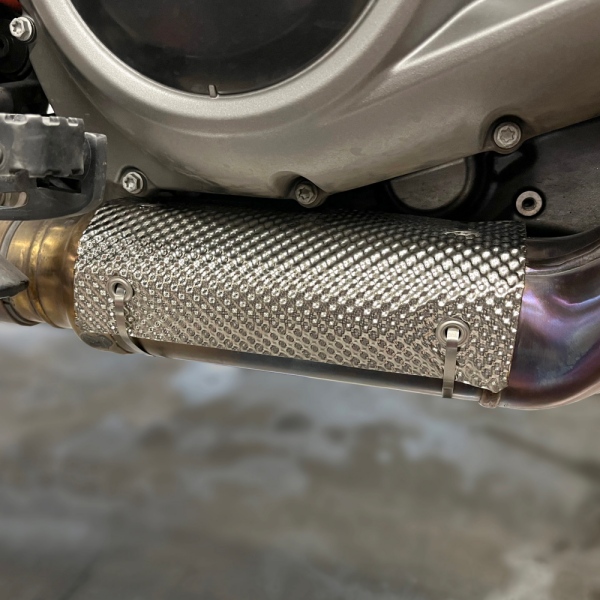

UMprotetor térmico de escape com fixação por abraçadeiraSão necessários pontos de fixação adequados, bem como braçadeiras com o diâmetro correto. Mostre os locais propostos para as braçadeiras no desenho da tubulação, incluindo o espaço necessário para alcançar os fixadores.

Verifique se há cordões de solda, flanges, suportes de sensores e alterações no diâmetro do tubo. Esses elementos podem interferir com uma braçadeira ou deslocar o protetor da sua posição correta. Os componentes de fixação devem manter o protetor no lugar sem sobrecarregar uma parte inadequada do conjunto do escapamento.

Não fixe um kit de proteção de tubos padrão sobre um conector flexível ou fole de forma a restringir seu movimento. Mantenha a fiação do sensor, os drenos e as conexões de serviço acessíveis. Utilize os parafusos e as instruções de aperto especificadas para o kit fornecido, em vez de um valor de torque genérico.

O protetor não serve como suporte para o escapamento. Ele também não pode reparar um cano rachado, um suporte danificado ou um vazamento no escapamento. Resolva esses problemas antes de considerar a instalação de proteção térmica adicional.

Compare o kit completo, não apenas o de alumínio com o de aço inoxidável.

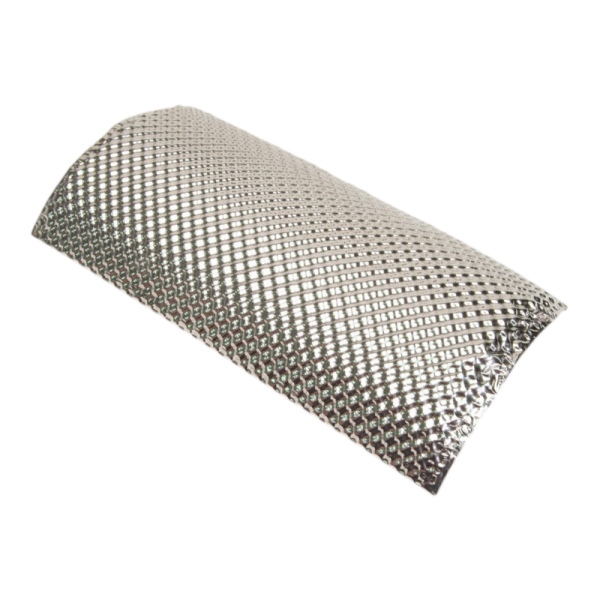

O kit BSTFLEX em aço inoxidável utiliza uma blindagem em aço inoxidável 304 com uma camada isolante. O kit em alumínio utiliza uma construção multicamadas pré-moldada e semirrígida; seu pacote inclui suportes de montagem em aço inoxidável, parafusos e abraçadeiras.

Essas descrições identificam diferentes construções iniciais. Elas não estabelecem qual delas produzirá a temperatura mais baixa em um veículo específico. Solicite informações sobre a classe e espessura do metal, o tipo de isolamento, o perfil final, o método de montagem e as condições de serviço permitidas.

Para projetos com restrições de peso, compare a massa do conjunto completo proposto. Para instalações expostas à contaminação da estrada ou contato mecânico, analise a superfície externa, as bordas e os detalhes de fixação. O nome do material, por si só, não especifica essas características.

Os requisitos de temperatura também exigem uma localização. A temperatura dos gases de escape, a temperatura da superfície do tubo, a temperatura do lado quente do isolamento e a temperatura da superfície externa da blindagem são medições diferentes. Confirme a qual delas cada limite citado se refere.

Quando o problema exige o uso de um absorvente ou protetor em vez de um forro.

Um kit para tubos longos nem sempre é o formato mais útil. Quando for necessária proteção em uma curva localizada ou em uma área compacta exposta, revise oAlmofada de proteção térmica em aço inoxidávelSua construção envolve isolamento de alta temperatura entre faces de aço inoxidável, com costuras soldadas e ilhós de montagem. O produto pode ser moldado em torno de curvas, mas sua fixação e folga ainda exigem análise da aplicação.

Uma situação diferente surge quando um escapamento já possui uma proteção externa adequada e a necessidade é de um inserto isolante atrás dela.Revestimento protetor térmico do escapamentoÉ projetado para o espaço entre o tubo e a proteção externa. Não se trata de um nome substituto para um kit de fixação externa.

Quando o objetivo é um isolamento bem ajustado sobre uma área maior de tubulação, utilize oguia de seleção de isolamento para tubos de escapePara avaliar jaquetas, mangas e outras construções. Mantenha a distinção clara no pedido de compra: proteção montada em tubulação, almofada local, forro oculto ou jaqueta de isolamento.

Verifique a temperatura do componente protegido.

Um teste útil responde à questão térmica original. Se a preocupação era um conector superaquecido, meça esse conector ou o ponto de avaliação especificado. Uma leitura mais baixa no centro da blindagem não comprova que o conector próximo à sua borda esteja adequadamente protegido.

Defina as condições de teste antes de comparar os resultados: carga do motor, temperatura ambiente, fluxo de ar, duração da operação e locais de medição. Inclua a operação com baixo fluxo de ar ou o período após o desligamento, quando essas condições forem relevantes para a aplicação.

Utilize pessoal qualificado e um método de medição adequado às superfícies testadas. Verifique as extremidades da proteção, as aberturas e as áreas de montagem, bem como a seção central. Registre a configuração para que qualquer comparação utilize a mesma cobertura e condições de instalação.

Após o escapamento esfriar completamente, verifique se há movimentação, atrito, folgas ou alterações na altura. Para que o desempenho térmico seja eficaz, o protetor deve permanecer na posição correta.

Não interprete a redução de calor como garantia de segurança ao toque. Mantenha as proteções e folgas originais necessárias e obtenha a aprovação da aplicação antes de adicionar isolamento em torno de catalisadores, filtros de partículas ou outros componentes do escapamento sensíveis à temperatura.

Transforme um esboço de instalação em um orçamento claro.

Para um pedido de orçamento de kit padrão, identifique a referência do produto, o diâmetro externo do tubo, o comprimento útil de montagem e o espaço disponível ao redor da proteção proposta. Inclua uma fotografia com o componente protegido identificado.

Para umprotetor térmico personalizado para tubo de escapeAdicione uma vista lateral e uma seção transversal com as dimensões. Mostre a cobertura necessária, as posições dos suportes, as dobras, as peças adjacentes e o volume máximo permitido para a estrutura final. Especifique as condições de operação e os requisitos de temperatura dos componentes que a blindagem precisa suportar.

Indique se a cotação deve cobrir apenas a blindagem ou o conjunto completo com isolamento, suportes, braçadeiras e fixadores. Para fornecimento de produção, inclua a quantidade de protótipos, o volume esperado do lote e a revisão do desenho. Registre quais dimensões e detalhes do material são fixos e quais podem ser propostos pela BSTFLEX.

O desenvolvimento personalizado pode ser discutido no âmbito do BSTFLEX.Linha de produtos de proteção térmica e isolamento para escapamentosO objetivo é uma peça que cubra a área necessária e se adapte à instalação, e não simplesmente uma versão maior de uma proteção de catálogo.

Envie as dimensões do seu tubo de escape e fotos da instalação para a BSTFLEX.Para seleção de kits ou orçamento personalizado, identifique o kit de aço inoxidável ou alumínio como referência inicial, quando apropriado, e inclua os acessórios e a quantidade necessários.
