O material térmico é apenas uma parte de um sistema de proteção térmica para chicotes elétricos automotivos. A manga também deve ser prática de instalar ao redor do chicote propriamente dito.
Uma manga tubular simples pode ser ideal quando o chicote ainda está sendo montado, mas pode se tornar difícil ou impossível de instalar após a montagem de conectores grandes, pontos de derivação, clipes e terminais. Nessas situações, uma manga de proteção térmica envolvente, com construção de velcro, fecho de pressão ou manga de fechamento automático pode oferecer uma solução mais prática.
A escolha entre designs de deslizar e envolventes depende, portanto, da sequência de montagem do chicote, da geometria do conector, dos requisitos de serviço, do volume de produção e do ambiente térmico.
A BSTFLEX fabrica várias mangas de proteção térmica aluminizadas para chicotes elétricos, mangueiras, cabos e linhas de fluidos automotivos, incluindo construções tubulares e removíveis.

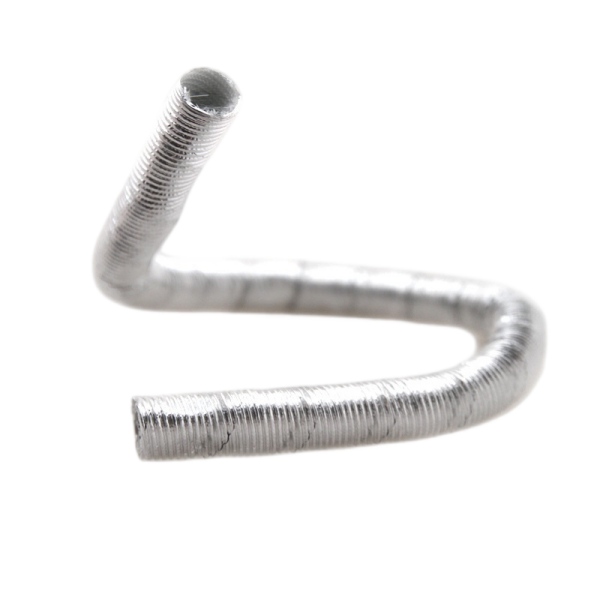

Uma manga de proteção térmica de deslizar é uma manga tubular contínua instalada passando o chicote elétrico, cabo ou mangueira pelo interior da manga.
Esta construção é geralmente a opção mais simples quando a manga protetora pode ser instalada antes que o chicote seja completamente montado.
Os designs típicos de deslizar incluem:
Os designs de deslizar normalmente fornecem cobertura contínua ao redor do componente protegido sem uma costura de abertura ou sistema de fechamento externo.
Uma manga de deslizar é geralmente preferida quando a sequência de produção do chicote permite que ela seja instalada antes que conectores ou terminais grandes sejam montados.
As condições típicas incluem:
Para produção em alto volume, uma construção tubular também pode simplificar a lista de materiais, pois não há tira de velcro, fecho de pressão ou fechamento sobreposto adicional.
Uma manga tubular envolve o chicote continuamente. Não há costura aberta que precise ser orientada para longe da fonte de calor.
Sem fechos de velcro ou bordas sobrepostas, uma manga de deslizar pode frequentemente manter um perfil final relativamente compacto.
A ausência de um sistema de fechamento pode reduzir o número de componentes e recursos de montagem na peça final.
Quando a proteção térmica é planejada no início do projeto do chicote, uma manga tubular pode ser integrada à sequência normal de montagem.
A maior limitação é a instalação.
Se um chicote elétrico já possuir conectores, terminais moldados, clipes de montagem ou pontos de ramificação grandes, esses componentes podem não passar pela luva.
Uma luva tubular também pode ser inconveniente quando a seção protegida está localizada no meio de um chicote existente e o chicote não pode ser desconectado.
Nestes casos, aumentar o diâmetro da luva o suficiente para passar sobre os conectores pode criar um ajuste excessivamente frouxo ao redor do feixe de cabos normal.

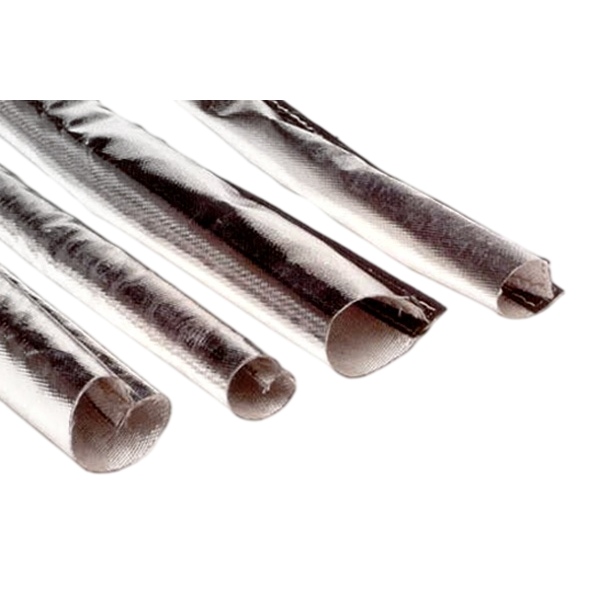

Uma luva envolvente é instalada abrindo a luva, colocando-a ao redor do chicote elétrico ou mangueira e, em seguida, fechando-a ao longo da costura longitudinal.
Isso permite que o escudo térmico seja instalado em um componente já montado sem a necessidade de passar conectores por um tubo.
Construções envolventes podem usar:
Esses designs são particularmente úteis para trabalhos de retrofit, chicotes elétricos concluídos e montagens de veículos que exigem acesso para manutenção futura.
Um design envolvente deve ser considerado quando:
Para essas aplicações, uma luva removível pode simplificar significativamente a instalação em comparação com a desmontagem do sistema elétrico.

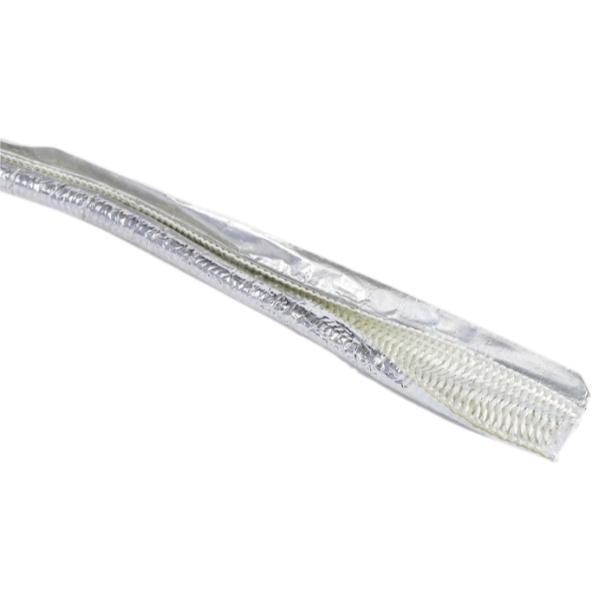

Uma luva com velcro é um dos designs de proteção térmica removível mais comuns.

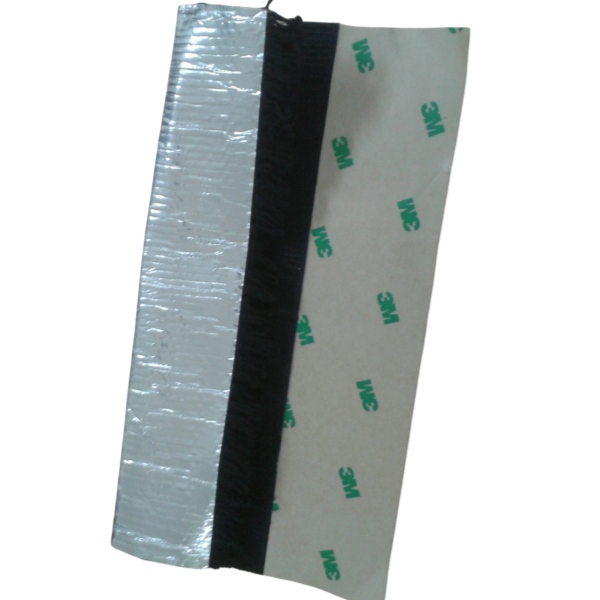

A luva abre ao longo de seu comprimento, envolve o chicote elétrico e é fixada por um fechamento de velcro de alta temperatura.
Este tipo de construção é útil onde:
A BSTFLEX oferece Luva aluminizada Heat Shroud com fechamento de velcro para aplicações de fios, cabos e mangueiras expostas ao calor radiante.
Os fechos de pressão fornecem um fechamento mecânico definido que pode ser útil em instalações OEM repetíveis.
Comparado com uma costura de velcro, os fechos de pressão criam pontos de fechamento fixos ao longo da luva.
Este tipo de design pode ser apropriado quando:
O espaçamento e o número de fechos de pressão devem ser compatíveis com o comprimento da manga, o diâmetro e a estabilidade da costura necessária.
Uma manga auto-fechável utiliza bordas sobrepostas ou uma estrutura pré-formada que se fecha naturalmente ao redor do chicote após a instalação.
O instalador abre a manga, coloca o feixe de cabos dentro e permite que a manga retorne ao redor do componente.
Isso pode reduzir as etapas de instalação, pois não é necessário fixar tiras de velcro separadas ou fechos individuais.
Um design auto-fechável pode ser adequado para:
| Fator de Design | Manga de Deslizar | Manga de Envolver |
|---|---|---|
| Momento da Instalação | Melhor antes da instalação dos conectores | Pode ser instalada após a montagem do chicote |
| Conectores Grandes | Podem impedir a instalação | Geralmente não é um problema |
| Uso em Retrofit | Limitado | Muito adequado |
| Cobertura Contínua | Sim | Inclui fechamento longitudinal |
| Diâmetro Externo | Geralmente mais compacto | Pode ser maior no fechamento |
| Acesso para Manutenção | Geralmenterequer a remoção da manga pela extremidade | Muitas vezes pode ser aberta localmente |
| Velocidade de Montagem | Rápida se integrada à produção do chicote | Rápida para chicotes concluídos |
| Componentes de Fechamento | Normalmente nenhum | Fecho de contato (velcro), botões de pressão ou estrutura de fechamento automático |
| Geometria Complexa de Chicote | Mais difícil | Mais adaptável |
Sim, o design do fechamento pode influenciar o sistema de proteção térmica geral.
Uma manga tubular proporciona cobertura circunferencial ininterrupta, enquanto uma construção envolvente inclui uma costura longitudinal. A posição da costura deve, portanto, ser considerada em relação à fonte de calor.
Sempre que possível, o fechamento não deve criar uma abertura desnecessária voltada diretamente para a fonte de calor radiante mais intensa.
A largura da sobreposição, a estabilidade do fechamento e o ajuste da manga podem afetar a eficácia com que a camada protetora permanece posicionada ao redor do chicote.
Para uma manga refletiva aluminizada, a superfície refletiva deve permanecer exposta em direção à fonte de calor radiante externa.
A instalação deve evitar:
A posição correta de instalação pode ser tão importante quanto a especificação do material.
A proteção térmica refletiva funciona de forma diferente do isolamento espesso.
Uma superfície aluminizada é especialmente útil para reduzir o calor radiante. Onde a instalação permitir, manter a separação entre a fonte de calor, a manga e o chicote protegido pode melhorar o arranjo térmico geral.
Se a manga for pressionada diretamente contra um componente muito quente, o calor condutivo torna-se mais importante e a aplicação pode exigir um sistema de isolamento diferente ou adicional.
Tanto as mangas de deslizar quanto as envolventes precisam de uma tolerância dimensional apropriada.
A especificação deve considerar:
Uma manga muito apertada pode restringir o movimento do chicote e dificultar a montagem.
Uma manga muito solta pode se deslocar, interferir em componentes próximos ou expor parte da fiação ao calor.
A geometria do conector é uma das formas mais rápidas de determinar se uma construção de deslizar é prática.
Por exemplo, um chicote pode ter um diâmetro de feixe normal de 18 mm, mas um corpo de conector medindo 45 mm de largura. Uma manga tubular dimensionada para caber no chicote de 18 mm não pode passar pelo conector, enquanto uma manga dimensionada para o conector pode ficar desnecessariamente grande ao longo do restante do chicote.
Nesse caso, uma construção envolvente geralmente proporciona um ajuste mais controlado.
Os chicotes elétricos frequentemente se dividem em dois ou mais ramos.
Uma luva tubular padrão pode proteger o tronco principal, mas o ponto de derivação pode exigir:
Para geometrias tridimensionais complexas, uma luva convencional pode não ser mais a solução mais eficiente.
A BSTFLEX também pode fabricar escudos térmicos automotivos de fibra de vidro aluminizada com formato personalizado para geometrias irregulares de chicotes e componentes.
A melhor luva para testes de protótipo nem sempre é o melhor projeto para uma linha de montagem automotiva.
Para programas de produção, os engenheiros também devem avaliar:
Uma construção de luva ligeiramente mais complexa pode reduzir o tempo total de montagem se permitir a instalação após a conclusão do chicote.
A proteção térmica de retrofit apresenta um problema diferente da produção de chicotes OEM.
O veículo já está montado e o chicote protegido pode ser difícil de desconectar sem remover vários componentes.
Por esse motivo, as aplicações de retrofit geralmente favorecem:
A capacidade de instalar a luva térmica sem desconectar fios, cabos ou mangueiras pode reduzir significativamente a mão de obra de manutenção.
| Aplicação | Ponto de partida recomendado |
|---|---|
| Novo chicote elétrico antes da instalação do conector | Luva térmica tubular deslizante |
| Chicote acabado com conectores grandes | Luva envolvente |
| Chicote que requer inspeção repetida | Manga com fecho de contato |
| Montagem OEM que requer fechamento mecânico definido | Manga com fecho de pressão |
| Instalação rápida em torno de feixes de cabos | Manga de fechamento automático |
| Geometria irregular de ramificação ou conector | Escudo térmico de formato personalizado |
| Calor radiante elevado próximo ao escapamento | Construção refletiva aluminizada |
Os chicotes elétricos de transmissão são um bom exemplo de por que o design da instalação é importante.
Se a manga protetora for instalada durante a produção do chicote antes que todos os conectores sejam montados, uma construção tubular pode ser prática.
Se a proteção térmica for adicionada após a conclusão do chicote, a geometria do conector pode exigir uma manga removível.
Para considerações de engenharia mais detalhadas, veja Manga de Proteção Térmica para Chicote Elétrico de Transmissão: Design e Requisitos Térmicos.
A construção da instalação não substitui a seleção adequada do material.
Uma manga deslizante e uma manga envolvente podem ser fabricadas a partir de diferentes materiais térmicos.
Dependendo da aplicação, as opções podem incluir:
Para aplicações dominadas pelo calor radiante do escapamento, construções aluminizadas são particularmente úteis porque a superfície externa refletiva ajuda a reduzir a energia radiante que chega ao chicote.
Ao solicitar uma manga removível personalizada, forneça:
Fotografias do chicote instalado são particularmente úteis para aplicações de retrofit, pois mostram a folga disponível e os obstáculos ao redor do componente.
A BSTFLEX fabrica componentes de proteção térmica deslizantes, costurados, envolventes, com fecho de velcro, fecho de pressão e fechamento automático para chicotes elétricos, cabos, mangueiras e linhas de fluidos automotivos.
As aplicações variam desde o fornecimento de mangas refletivas padrão até componentes OEM personalizados desenvolvidos em torno de dimensões, conectores, ramificações e requisitos de instalação específicos do chicote.
Para uma visão geral mais ampla dos materiais e designs de proteção térmica para chicotes automotivos, veja Mangas de proteção térmica para chicotes elétricos automotivos: materiais, designs e aplicações.
Para opções de mangas refletivas, veja a categoria Manga de proteção térmica aluminizada da BSTFLEX.
Uma manga deslizante é um tubo contínuo que deve passar sobre o chicote elétrico ou cabo. Uma manga envolvente abre ao longo do seu comprimento e pode ser instalada em torno de um componente já montado.
Uma manga envolvente, com fecho de velcro, fecho de pressão ou fechamento automático é normalmente mais prática quando os conectores já estão instalados e o chicote não pode ser desconectado.
Uma manga tubular oferece cobertura contínua sem um fechamento longitudinal, mas o desempenho térmico real depende do material, da construção da manga, do ajuste, do espaço de ar, da temperatura da fonte de calor e da instalação. O tipo de manga não deve ser selecionado apenas pelo método de fechamento.
Sim. Os designs envolventes são especificamente úteis onde a fiação, mangueiras ou cabos precisam de proteção térmica sem desconectar o conjunto existente.
É comumente usada para chicotes elétricos, cabos e mangueiras concluídos que requerem proteção térmica removível ou de retrofit. A manga pode ser aberta, enrolada ao redor do componente e fechada ao longo do seu comprimento.
Uma manga de fechamento automático abre para aceitar o feixe de fios e depois fecha ao redor dele através de uma estrutura sobreposta ou pré-formada. Ela pode proporcionar uma instalação mais rápida sem um fecho de velcro separado.
Sim. O diâmetro da manga, largura plana, comprimento de corte, construção do material, sistema de fechamento, camadas de isolamento e outras dimensões podem ser produzidos de acordo com o componente e a especificação do cliente.
Onde o calor radiante do coletor de escape é o principal problema, uma construção refletiva aluminizada é frequentemente um ponto de partida adequado. A seleção final deve considerar a temperatura da fonte de calor, a folga, a temperatura necessária do chicote e se pode ocorrer contato direto.
