Isolamento de Tubo de Escape de Gerador e Cobertores de Escape Removíveis

Uma linha de exaustão de gerador tem de fazer mais do que transportar gás quente para fora de um compartimento. Ela deve permanecer acessível para inspeção, acomodar movimentos e manter os equipamentos próximos dentro de seus limites de temperatura. Adicionar isolamento não deve tornar nenhuma dessas tarefas mais difícil.

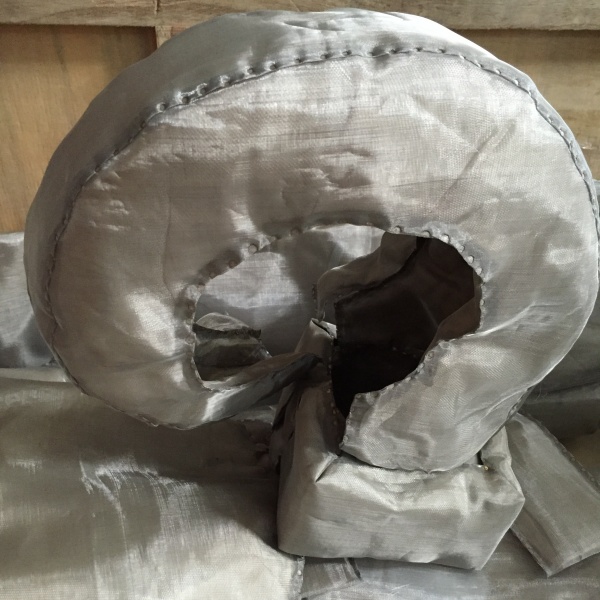

Isolamento de tubo de exaustão de gerador pode ser fornecido como jaquetas removíveis para trechos de tubulação reta, mantas moldadas para cotovelos e coberturas separadas para flanges ou silenciadores. A construção deve seguir o layout de exaustão aprovado, com a seleção de material baseada nas condições operacionais e não apenas na potência do gerador.

A BSTFLEX fabrica mantas de isolamento de exaustão removíveis personalizadas para equipamentos de alta temperatura. Para projetos de grupos geradores, forneça o desenho da tubulação, os requisitos de temperatura e os pontos de acesso para manutenção para que o isolamento proposto possa ser revisado como um conjunto completo.

Especifique o Trecho de Exaustão como um Conjunto de Seções Manuteníveis

Considere um tubo que vai da saída do motor através de um cotovelo até um silenciador. Uma cobertura de isolamento contínua pode parecer simples, mas torna-se inconveniente quando um técnico precisa de acesso ao flange do cotovelo ou à conexão do silenciador.

Uma especificação mais útil identifica onde cada seção de isolamento começa e termina. O tubo reto, a curva e a conexão de serviço podem então ser cobertos separadamente, com detalhes de junta projetados para limitar áreas quentes expostas sem impedir a desmontagem.

O arranjo a seguir é um ponto de partida para discussão, não um projeto de instalação universal.

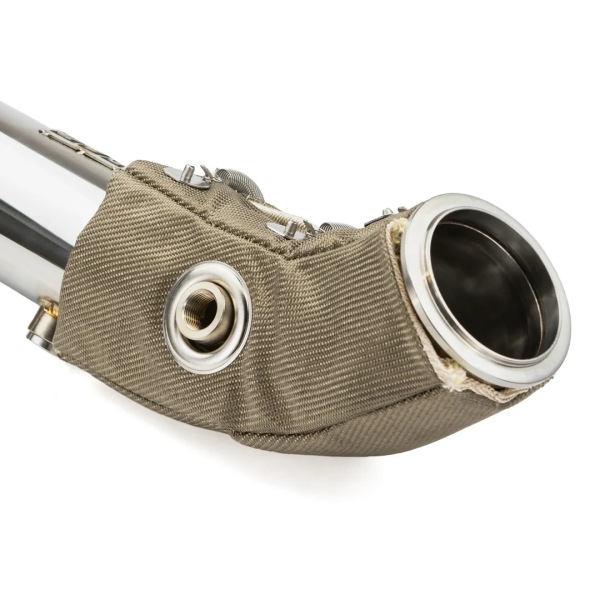

Para seções curvas, a manta de isolamento térmico para cotovelo da BSTFLEX fornece uma referência de produto para discutir o ajuste. Confirme o diâmetro real, a geometria da curva e a temperatura antes de selecionar uma construção para uma instalação de gerador.

Três Temperaturas Devem Constar na Especificação

Um pedido que declara apenas uma temperatura de exaustão deixa uma pergunta importante sem resposta: onde essa temperatura foi medida?

Temperatura do gás de exaustão descreve o gás dentro do tubo. É uma informação operacional útil, mas não é automaticamente a mesma que a temperatura do metal na interface do isolamento.

Temperatura da superfície do tubo é a condição relevante do lado quente para um sistema de isolamento por contato. Use dados medidos ou as informações de projeto do fabricante do equipamento e identifique a carga operacional associada a esse valor.

Temperatura da superfície externa da manta é uma meta de desempenho para o conjunto instalado. Especifique-a juntamente com as condições ambientais, fluxo de ar, locais de medição e o estado operacional do gerador.

Para isolamento de exaustão de gerador a diesel, inclua a condição operacional aprovada mais exigente, não apenas um breve teste de funcionamento sem carga. Onde a regeneração do pós-tratamento altera o perfil de temperatura, obtenha os limites relevantes e as restrições de isolamento do fabricante do equipamento.

Uma classificação de alta temperatura para uma fibra não estabelece a temperatura permitida de toda a manta. O revestimento do lado quente, o núcleo, a cobertura externa, a linha e os fixadores precisam estar adequados às suas condições locais de serviço.

Escolha o Material de Isolamento do Tubo de Exaustão do Gerador por Camada

A especificação deve descrever a função de cada camada em vez de nomear um único material para toda a jaqueta.

O revestimento do lado quente protege o conjunto de isolamento

O revestimento interno deve ser adequado às condições de temperatura, contato e manuseio no tubo. Dependendo do projeto, um tecido resistente ao calor ou um revestimento metálico pode ser apropriado. Identifique o grau do material e sua exposição pretendida em vez de confiar em uma descrição geral, como tecido de alta temperatura.

O núcleo fornece a principal resistência térmica

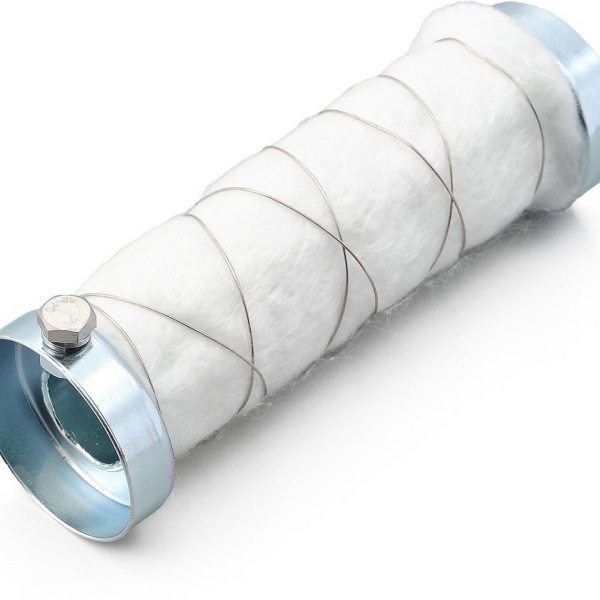

Isolamento fibroso de fibra de vidro, à base de sílica ou outro isolamento fibroso de alta temperatura pode ser considerado de acordo com a aplicação. Compare os dados térmicos, limites de serviço e espessura instalada do material selecionado. Revise também seus requisitos de manuseio e dados de segurança.

A espessura do isolamento deve caber no espaço disponível sem ser comprimida involuntariamente contra suportes ou equipamentos vizinhos. Especifique a construção acabada, não apenas a espessura do material solto antes da fabricação.

A cobertura externa aborda a exposição e o manuseio

Escolha a cobertura pela sua temperatura local esperada e exposição à abrasão, clima ou contaminação. Um tecido revestido pode servir para uma instalação, enquanto uma construção protetora metálica pode ser necessária em outra.

Não trate a malha de aço inoxidável como uma barreira estanque a líquidos nem presuma que um tecido revestido torna cada costura e fechamento à prova d'água. Onde a pulverização de óleo ou a exposição ao clima forem importantes, solicite detalhes do arranjo completo de cobertura.

Para uma comparação mais ampla de materiais, veja materiais de isolamento de tubo de exaustão para sistemas de alta temperatura. As opções de camada da manta e fixação também são abordadas em nosso guia de manta de isolamento de exaustão.

Não Transforme o Isolamento Térmico em uma Restrição Mecânica

Uma manta de exaustão não é um suporte de tubo. O tubo de exaustão e o silenciador exigem seu próprio arranjo de suporte adequado, com o peso do isolamento incluído na revisão mecânica.

Os fixadores devem reter a manta sem fazer ponte entre componentes móveis de uma forma que restrinja seu movimento pretendido. Conectores flexíveis e foles precisam de atenção especial: não os prenda, embale ou envolva como se fossem tubos rígidos comuns.

Obtenha a aprovação do fabricante do componente antes de isolar uma conexão flexível, turbocompressor, coletor ou carcaça de pós-tratamento. Uma manta adequada para uma instalação de motor não é automaticamente aprovada para outra.

Mantenha drenos, conexões de sensores, pontos de inspeção e aberturas de ventilação necessárias funcionais. As penetrações em paredes e telhados precisam de seus conjuntos de proteção especificados; uma manta de exaustão não substitui um detalhe de penetração aprovado.

Projete o Fechamento para a Pessoa que Irá Removê-lo

Um sistema de fixação pode parecer acessível em um desenho e tornar-se difícil de alcançar uma vez que o tubo esteja dentro de um gabinete acústico.

Localize ganchos, molas ou cadarços em um lado acessível sempre que a instalação permitir. Verifique se a manta pode ser aberta e retirada sem remover tubulações não relacionadas ou danificar a fiação próxima. Para uma cobertura de flange, inclua acesso suficiente para as ferramentas necessárias após a remoção da cobertura.

Para conjuntos de várias peças, solicite um desenho de seção e identificação correspondente nas mantas. Um pedido de substituição pode então referir-se ao cotovelo ou seção de tubo específica em vez de confiar em fotografias de uma cobertura não identificada.

A reutilização deve depender da condição. Inspecione o revestimento, as costuras, o isolamento e o hardware de fixação antes de reinstalar uma manta removida. Seções danificadas ou contaminadas precisam de avaliação em vez de reutilização automática.

Combine a Jaqueta com o Ambiente de Instalação

Para um gerador instalado em uma sala de máquinas, revise as folgas para passarelas de serviço, cabos e equipamentos próximos. Para um grupo gerador em contêiner, verifique a abertura da porta, a remoção do painel e se os fechamentos permanecem acessíveis dentro do gabinete.

Tubulações externas introduzem outro requisito: um sistema de cobertura projetado para a exposição climática esperada. Pergunte como as juntas, penetrações e terminações serão protegidas, em vez de confiar apenas na descrição do tecido externo.

O isolamento de exaustão reduz a transferência de calor das superfícies que cobre; ele não remove todo o calor produzido pelo motor, alternador ou sistema de resfriamento. O fluxo de ar de resfriamento necessário, o ar de combustão e os arranjos de descarga de exaustão permanecem responsabilidades de projeto separadas.

O isolamento também não veda um vazamento de exaustão nem autoriza folga reduzida para materiais combustíveis. Repare defeitos antes de cobrir o tubo e mantenha as folgas exigidas pelo fabricante do equipamento.

Aceite a Instalação com Base no Ajuste e Desempenho Medido

Antes de solicitar quantidades de produção, concorde sobre como o primeiro conjunto de mantas será avaliado. As verificações a seguir fornecem uma base útil para o plano de aceitação.

Verificação de ajuste: Confirme o diâmetro do tubo, comprimentos das seções, posições de abertura e alinhamento do fechamento. Procure por compressão não intencional, lacunas expostas e contato com equipamentos adjacentes.

Verificação de serviço: Com o gerador desligado com segurança, resfriado e isolado sob o procedimento aplicável, remova uma cobertura selecionada. Confirme se o flange, dreno ou ponto de inspeção pretendido está acessível e se a cobertura pode ser reinstalada corretamente.

Verificação térmica: Peça a pessoal qualificado que avalie o conjunto instalado sob condições operacionais acordadas. Registre a carga do gerador, temperatura ambiente, estado da ventilação, tempo de estabilização e método de medição. Inclua fechamentos, costuras e transições na pesquisa de temperatura, não apenas o centro de uma ampla área isolada.

Verificação pós-ciclo: Após os ciclos operacionais acordados e o resfriamento seguro, inspecione a retenção, o atrito e qualquer alteração no ajuste. Registre as revisões antes de aprovar o projeto para pedidos repetidos.

Relate os resultados medidos com suas condições de teste. Uma manta descrita simplesmente como reduzindo a temperatura em uma porcentagem não informa ao comprador se um requisito específico de temperatura de superfície foi atendido.

Inclua estes detalhes na RFQ

Para comparar cotações para uma manta de isolamento de tubo de escape de gerador, forneça a cada fornecedor a mesma geometria, requisitos térmicos e escopo de fornecimento.

Geometria: Forneça o diâmetro externo do tubo, comprimentos isolados, ângulos e raios de curvatura, dimensões do flange, projeções de parafusos, suportes e aberturas de serviço. Inclua fotografias mostrando o espaço ao redor, bem como o próprio componente de exaustão.

Condições operacionais: Identifique o modelo do gerador e do motor, dados de temperatura de superfície disponíveis, perfil de carga, condições ambientais e quaisquer restrições do fabricante quanto ao isolamento.

Resultado necessário: Indique o envelope de isolamento acabado permitido, a temperatura da superfície externa alvo quando aplicável, as condições de medição e as áreas que devem permanecer acessíveis.

Requisitos de fornecimento: Especifique as quantidades de protótipo e produção, embalagem de seção individual ou conjunto completo, requisitos de identificação e os documentos necessários com a cotação.

Peça na proposta que identifique o revestimento do lado quente, núcleo, cobertura externa, espessura nominal acabada, tipo de fechamento e limites da seção. Registre quaisquer suposições que ainda precisem de confirmação. Duas cotações para uma manta de exaustão de gerador não são equivalentes quando uma inclui coberturas de flange e a outra deixa todas as conexões expostas.

Mantas de exaustão de gerador personalizadas da BSTFLEX

A BSTFLEX apoia o desenvolvimento de isolamento de exaustão personalizado a partir de desenhos, dimensões e amostras. O produto de manta de exaustão removível é um ponto de partida para discutir jaquetas de tubos e coberturas de componentes moldados; a construção final deve ser acordada de acordo com os requisitos de instalação do grupo gerador.

Para projetos que combinam isolamento removível com escudos ou revestimentos formados, revise a gama de produtos de isolamento e escudo térmico de exaustão. Nosso guia de seleção de isolamento de tubo de exaustão cobre construções alternativas onde uma jaqueta removível não é a abordagem preferida.

Envie à BSTFLEX seu desenho de exaustão de gerador para uma cotação. Inclua as condições operacionais, cobertura necessária, folga disponível e quantidade para que o conjunto de mantas proposto possa ser revisado quanto ao ajuste, requisitos térmicos e acesso para manutenção.
