Encomendar material de escudo térmico de alumínio apenas por metros quadrados não indica ao fornecedor com que eficiência ele passará pelo processo de fabricação do cliente. As dimensões da chapa afetam o rendimento dos blanks, o desperdício de corte, a orientação do padrão, as operações de conformação, a embalagem e, em última análise, o custo de cada escudo térmico acabado.
Para um programa OEM, o tamanho de chapa de escudo térmico de alumínio mais útil não é, portanto, necessariamente a maior chapa disponível. É o tamanho que produz os blanks necessários com desperdício controlado e se adapta ao processo de corte, estampagem e manuseio do cliente.
A BSTFLEX fornece chapa de escudo térmico de alumínio gofrada para exaustão automotiva, compartimento do motor, assoalho e outras aplicações de proteção térmica. Os tamanhos padrão listados incluem 300 × 500 mm, 500 × 500 mm e 500 × 700 mm. Para requisitos de OEM fora desses formatos, forneça as dimensões necessárias e a quantidade de produção para revisão do projeto.
O tamanho correto da matéria-prima deve ser desenvolvido de trás para frente a partir do componente acabado.
Um cliente que fabrica uma barreira plana pode precisar de pouco mais do que o corte ao redor do perímetro. Um escudo térmico automotivo tridimensional pode exigir material adicional para dobras, flanges, abas de fixação, bordas conformadas e corte final.
Isso significa que três dimensões devem ser mantidas separadas:
Elas raramente são idênticas.
Se um escudo acabado medir 420 × 280 mm, por exemplo, encomendar material exatamente nesse tamanho pode não deixar margem para retornos de borda, áreas de fixação ou corte final. O blank deve primeiro ser desenvolvido a partir do processo de conformação, e a chapa adquirida deve então ser selecionada a partir do layout do blank.
A gama atual de chapas de barreira térmica de alumínio gofrado da BSTFLEX lista as seguintes dimensões padrão de painel:
| Número da Peça | Tamanho da Chapa | Uso Típico de Compra |
|---|---|---|
| AL0305 | 300 × 500 mm | Escudos pequenos, protótipos e barreiras térmicas localizadas |
| AL0505 | 500 × 500 mm | Painéis de médio porte e trabalho de fabricação geral |
| AL0507 | 500 × 700 mm | Blanks maiores e aplicações que exigem área adicional de conformação ou corte |
Essas dimensões fornecem pontos de partida práticos. Elas não devem ser interpretadas como o único requisito OEM possível. Onde as quantidades de produção justificam um formato de material diferente, declare o tamanho solicitado na RFQ para que a viabilidade de fornecimento possa ser confirmada.
A frase escudo térmico de alumínio cortado sob medida pode se referir a vários estágios de fornecimento muito diferentes.
Um comprador pode estar solicitando:
Estes não devem compartilhar a mesma descrição de cotação.
Ao enviar uma consulta, identifique a condição exata de entrega necessária. Se apenas a chapa bruta for necessária, forneça as dimensões da chapa. Se o fornecedor tiver que cortar o contorno finalizado, forneça um desenho controlado. Se a conformação também for necessária, forneça o desenho do componente finalizado além da geometria da chapa.
Uma chapa plana deve conter material suficiente para criar todos os recursos na blindagem finalizada.
Os recursos típicos que afetam as dimensões da chapa incluem:
Para dobras simples, os engenheiros de fabricação podem calcular uma chapa inicial a partir da geometria da dobra e, em seguida, validá-la por meio de testes de conformação. Blindagens estampadas complexas normalmente exigem trabalho de desenvolvimento de chapas com base no ferramental real e no comportamento do material.
Não adicione uma porcentagem arbitrária a cada lado do componente finalizado e trate isso como a chapa de produção. O material adicional deve ter um propósito definido.
Algumas geometrias de proteção térmica são mais fáceis de controlar quando a peça é conformada primeiro e cortada depois.
Nestes casos, a chapa inicial inclui deliberadamente excesso de material ao redor das bordas selecionadas. Este material oferece margem para variações de conformação e pode ser removido após a peça atingir sua forma tridimensional final.
O desenho deve distinguir:
Sem essa distinção, o setor de compras pode comparar cotações de duas chapas aparentemente idênticas, mesmo que um fornecedor tenha incluído o material de processo necessário e o outro não.
Os compradores OEM devem avaliar quantas peças brutas utilizáveis podem ser produzidas a partir de cada chapa adquirida.
Considere dois formatos de chapa com área total semelhante. Se um permite encaixar quatro peças brutas de forma eficiente enquanto outro produz apenas três devido à direção do padrão ou às tolerâncias de borda, o menor preço por metro quadrado pode não resultar no menor custo por escudo térmico.
Portanto, uma comparação útil do custo de material é:
Custo da chapa adquirida ÷ número de peças brutas aceitáveis produzidas a partir dessa chapa
Em seguida, adicione os custos relevantes de corte, acabamento e manuseio de retalhos.
Para programas recorrentes, envie ao fornecedor um desenho de aninhamento sempre que possível. Isso torna as discussões sobre o tamanho da chapa muito mais precisas do que cotar apenas a área aproximada da peça acabada.

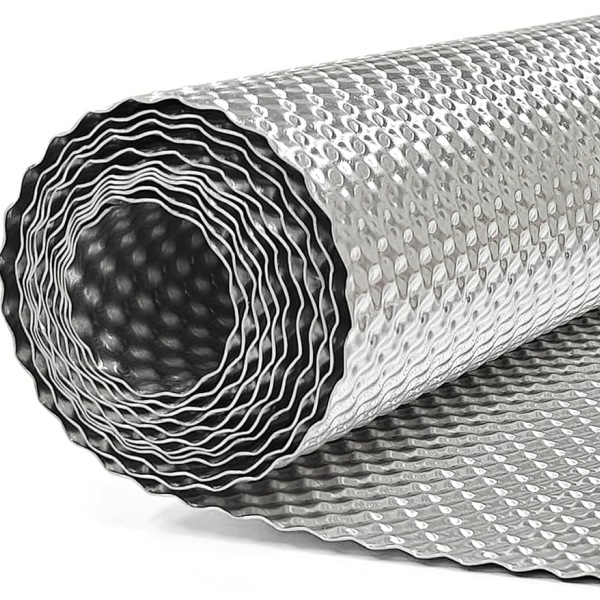

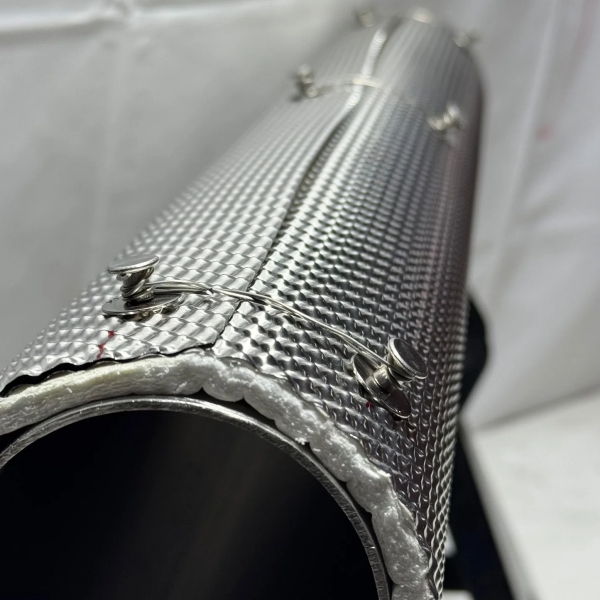

O material do escudo térmico de alumínio gofrado possui uma superfície tridimensional em vez de um acabamento plano simples. Dependendo do padrão selecionado e da operação de conformação subsequente, a orientação pode precisar permanecer consistente de uma peça bruta para outra.
Se a orientação for importante, mostre-a claramente no desenho da peça bruta.
As informações úteis do desenho podem incluir:
Não rotacione as peças brutas durante o aninhamento puramente para aumentar o rendimento do material se o componente aprovado exigir uma orientação controlada.
Ao discutir tamanhos de chapas de proteção térmica de alumínio, a espessura precisa de sua própria definição.
A espessura da chapa de alumínio original e a altura total de um perfil em relevo não são necessariamente a mesma medição. Um material com textura profunda ocupa um envelope tridimensional maior do que a bitola do metal base sugere por si só.
Para uma especificação OEM, identifique exatamente qual medição está sendo controlada.
Os campos típicos incluem:
| Especificação | O que descreve |
|---|---|
| Espessura do metal base | A espessura do próprio material de alumínio |
| Perfil do relevo | A geometria criada na superfície do material |
| Altura total em relevo | O envelope total ocupado pela chapa padronizada onde esta medição é necessária |
| Envelope da blindagem acabada | As dimensões gerais do componente conformado |
O uso da palavra “espessura” para todas as quatro medições pode causar erros de compra.
As oficinas de protótipos costumam preferir chapas fáceis de manusear que possam ser marcadas, cortadas e moldadas sem equipamentos especializados de manuseio de materiais.
Um painel padrão menor pode ser útil quando apenas uma ou duas blindagens precisam ser avaliadas antes de o blank de produção ser finalizado.
Para produção repetida utilizando corte de perfil ou puncionamento, a prioridade muda para a utilização de material e orientação consistente do blank.
As dimensões da chapa devem corresponder ao layout de nesting e ao equipamento de corte. Bordas grandes não utilizadas são um custo recorrente, não apenas desperdício de protótipo.

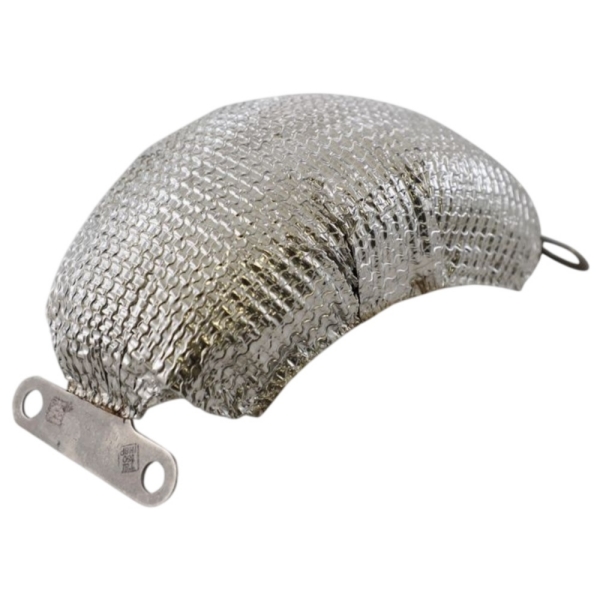

Para um protetor térmico automotivo estampado, as dimensões do blank devem ser desenvolvidas em torno do processo de conformação. O material necessário para embutimento, formação de flange ou aparagem final deve permanecer disponível até que a operação relevante seja concluída.
Se o cliente exigir um componente estampado acabado em vez de chapa de alumínio bruta, forneça o desenho completo e defina o escopo de fornecimento separadamente.
Um painel padrão costuma ser a escolha mais conveniente para quantidades de desenvolvimento, peças de reposição e fabricação de menor volume. Ele fornece um formato inicial conhecido sem criar um novo requisito de tamanho de material.
Uma chapa ou blank específico do projeto torna-se mais atraente quando:
A disponibilidade de tamanhos personalizados deve ser confirmada durante a cotação para a liga, têmpera, padrão, espessura e quantidade solicitadas. Não assuma que todas as dimensões possíveis possam ser produzidas a partir de qualquer combinação de material.
Comprar blanks em vez de chapas inteiras pode reduzir o trabalho de corte interno quando a geometria do componente e o processo de produção já estão estabilizados.
Essa abordagem pode fazer sentido para:
No entanto, um esboço só agrega valor quando sua geometria é controlada.
O desenho de compra deve identificar dimensões, tolerâncias, referências, raios de canto, furos se incluídos, orientação do padrão e requisitos de borda.
A BSTFLEX fornece material de escudo térmico de alumínio, mas alguns projetos exigem um escudo térmico de metal concluído em vez de estoque em chapa.
Mantenha essas consultas separadas.
Consulta de material:liga, têmpera, espessura do metal base, padrão, dimensões da chapa, quantidade e embalagem.
Consulta de esboço:todos os detalhes do material mais o desenho do esboço, tolerâncias de perfil e requisitos de borda.
Consulta de escudo térmico acabado:desenho completo do componente, geometria de conformação, furos, detalhes de montagem, interfaces e requisitos de validação.
Para componentes metálicos conformados, os clientes também podem consultar a linha de escudos térmicos de estamparia de metal da BSTFLEX metal stamping heat shield range.
A embalagem deve proteger mais do que apenas a superfície visível.
Painéis estampados finos podem ser danificados por manuseio descontrolado, bordas esmagadas ou itens pesados colocados no topo do pacote. Defina a embalagem de acordo com as dimensões e o processo de recebimento do cliente.
Para um pedido de OEM, as informações úteis de embalagem incluem:
Os requisitos de embalagem devem ser acordados para o produto real. Uma embalagem adequada para uma folha de 300 × 500 mm pode não ser apropriada para um painel personalizado muito maior.
Uma consulta precisa permite que as cotações sejam comparadas na mesma base.
| Campo da RFQ | Informações a Fornecer |
|---|---|
| Aplicação | Escapamento, compartimento do motor, parte inferior da carroceria, tanque de combustível, parede corta-fogo, túnel de transmissão ou outro local |
| Liga | Liga de alumínio necessária ou declarar que a revisão do fornecedor é solicitada |
| Têmpera | Condição de material especificada quando aplicável |
| Espessura do metal-base | Calibre nominal exigido e tolerância, se controlada |
| Padrão de gofragem | Referência do padrão existente, desenho ou amostra aprovada |
| Formato de fornecimento | Chapa padrão, chapa retangular sob medida, cego ou componente moldado |
| Dimensões | Comprimento e largura necessários, incluindo se estes se referem à chapa ou ao cego acabado |
| Orientação do padrão | Indicar se a orientação deve permanecer controlada |
| Quantidade | Requisito de protótipo, quantidade de lote normal e previsão anual |
| Embalagem | Quantidade por pacote, requisitos de identificação e proteção |
A linha de produtos BSTFLEX atual lista chapas de escudo térmico de alumínio gofrado de 300 × 500 mm, 500 × 500 mm e 500 × 700 mm. Para um projeto OEM que exija outro formato, forneça as dimensões e a quantidade solicitadas para que a disponibilidade possa ser analisada.
Sim. O material é projetado para ser cortado, dobrado e moldado para a fabricação de barreiras térmicas. Para produção em série, defina se a necessidade é uma chapa retangular, um cego plano ou um componente moldado acabado, pois cada um exige informações de compra diferentes.
Não necessariamente. A conformação, as bordas dobradas, as abas de montagem e o corte final podem exigir uma peça em bruto inicial maior. Desenvolva a peça em bruto plana a partir da geometria final antes de selecionar o tamanho da chapa adquirida.
Uma peça em bruto é o pedaço plano de material preparado para conformação ou montagem posterior. Pode ser retangular ou cortada por perfil, dependendo do processo de fabricação. Suas dimensões devem ser controladas separadamente das dimensões do escudo térmico acabado.
Não. A eficiência de compra depende do rendimento útil da peça em bruto, do desperdício de corte, da orientação do padrão, do manuseio e do processo de fabricação do cliente. Compare o custo por peça em bruto aceitável em vez da área da chapa isoladamente.
Sim, onde sua geometria, orientação do padrão e requisitos de fabricação permitirem. Um layout de encaixe pode melhorar a utilização do material na produção OEM repetitiva.
A BSTFLEX apoia projetos de proteção térmica OEM e fabricação de escudos térmicos de metal. Os requisitos de peças acabadas devem ser cotados a partir de desenhos ou amostras para que o escopo de material, conformação, corte e inspeção possa ser definido corretamente.
Para um painel padrão, verifique os tamanhos atuais da BSTFLEX Embossed Aluminum Thermal Barrier Sheet e identifique o formato que atende ao seu requisito de protótipo ou fabricação.
Para projetos de produção, envie o desenho da peça em branco e da peça acabada, quando disponível. Inclua liga, têmpera, espessura do metal base, padrão em relevo, dimensões necessárias, quantidade de protótipos e volume de produção esperado.
Se o alumínio não for adequado para os requisitos térmicos ou mecânicos da instalação, a BSTFLEX também fornece material de proteção térmica de aço inoxidável em relevo e material de proteção térmica Alloy 625 Inconel para outras condições de operação.
