O gerenciamento do calor do escape não se limita mais a impedir que um tubo quente entre em contato com componentes próximos. As plataformas modernas de veículos posicionam coletores de escape, turbocompressores, conversores catalíticos, sensores, fiação, sistemas de combustível e módulos eletrônicos em espaços cada vez mais compactos. O resultado é um ambiente térmico exigente no qual a escolha do material de proteção térmica automotiva pode influenciar diretamente a vida útil dos componentes, a liberdade de instalação e a confiabilidade do veículo.
Não existe um único metal ideal para todos os locais do sistema de escape. Uma proteção inferior posicionada a vários centímetros de um tubo de escape possui requisitos diferentes de uma proteção instalada ao redor de um turbocompressor ou conversor catalítico. Portanto, os engenheiros selecionam o material da proteção térmica do escape de acordo com a fonte real de calor, o espaço de ar disponível, a geometria da peça, o nível de vibração, a exposição à corrosão e a meta de peso.
A BSTFLEX fabrica materiais de proteção térmica metálica estampada para projetos de gerenciamento térmico automotivo e industrial, incluindo chapa de barreira térmica de aço inoxidável, material de proteção térmica de alumínio estampado e material de proteção térmica de Inconel Liga 625.
A temperatura ao redor de um sistema de escape não é uniforme. A carga térmica muda significativamente de um local para outro, e é por isso que especificar um único material de proteção térmica para todo um veículo pode resultar em peso desnecessário, custo excessivo ou proteção insuficiente.
As áreas mais exigentes geralmente se concentram próximas ao motor e ao sistema de pós-tratamento do escape. As zonas quentes típicas incluem:
A finalidade da proteção normalmente é reduzir o calor radiante que chega aos componentes adjacentes, em vez de simplesmente cobrir a superfície quente. O gerenciamento térmico automotivo eficaz depende, portanto, do material, da geometria da proteção, do método de fixação e do espaço de ar entre a fonte de calor e a barreira.
Para a maioria dos programas automotivos, três famílias de metais cobrem a maior parte dos requisitos de proteções térmicas rígidas: alumínio, aço inoxidável e ligas de níquel de alto desempenho, como o Inconel 625.
| Local automotivo | Escolha comum de material | Principal motivo de projeto |
|---|---|---|
| Barreira contra calor radiante no compartimento do motor | Alumínio | Baixo peso e boa reflexão do calor radiante |
| Proteção térmica inferior do escape | Alumínio ou aço inoxidável | Cobertura de grandes áreas com peso controlado |
| Coletor de escape | Aço inoxidável | Ciclos térmicos e durabilidade mecânica |
| Conversor catalítico | Aço inoxidável | Alta exposição ao calor, vibração e resistência à corrosão |
| Silencioso e abafador | Alumínio ou aço inoxidável | Depende da temperatura, posição e ambiente do veículo |
| Área do turbocompressor | Aço inoxidável ou Inconel 625 | Maior demanda térmica e ciclos repetidos de aquecimento |
| Automobilismo e zonas extremas do sistema de escape | Inconel 625 | Resistência em altas temperaturas e resistência à oxidação |
Esta tabela é um ponto de partida, e não uma especificação universal. A espessura do material, o grau da liga, a distância da superfície do escape e a geometria do componente podem alterar substancialmente o desempenho final.

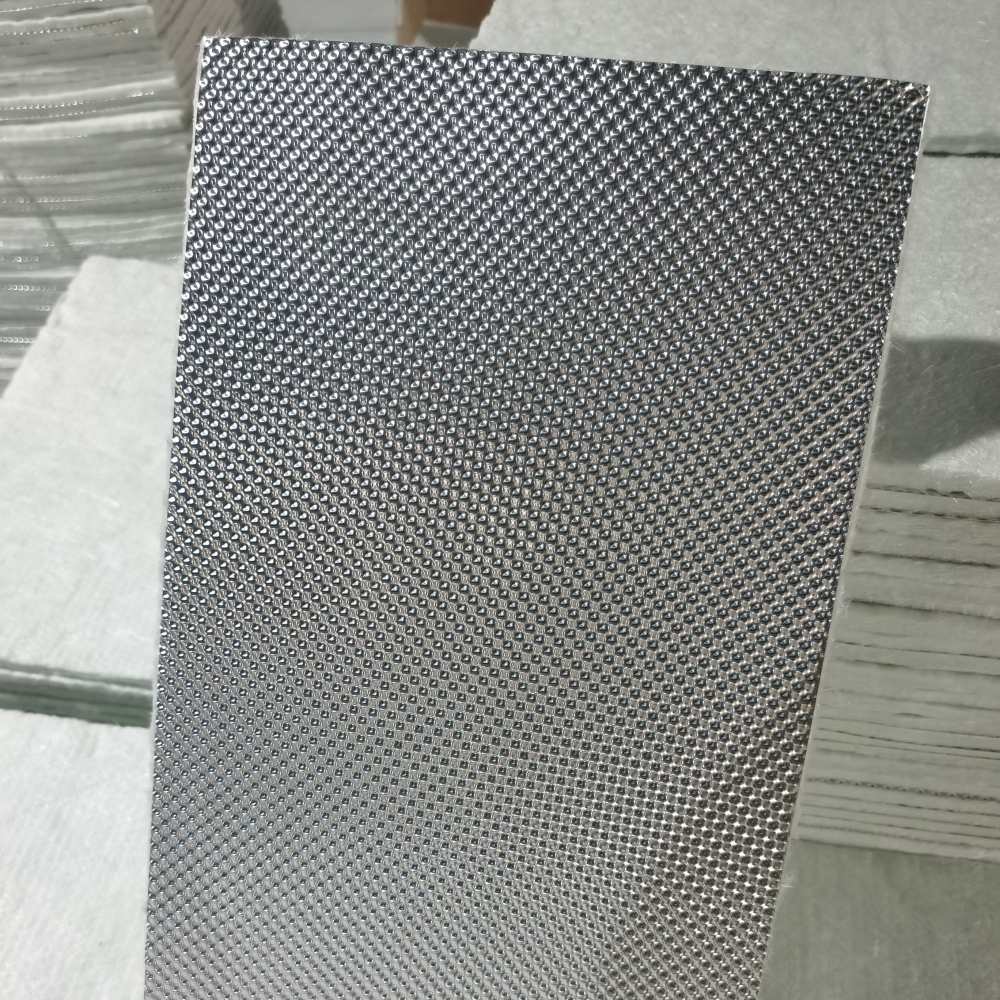

Um coletor de escape é um dos locais mais difíceis para uma proteção térmica metálica rígida. A proteção pode ser instalada próxima à fonte de calor, sujeita à vibração do motor e submetida repetidamente a ciclos entre condições ambiente e temperaturas elevadas de operação.
Por esse motivo, o aço inoxidável é amplamente considerado um material prático para proteções térmicas de coletores de escape. Sua combinação de resistência mecânica, resistência à oxidação e resistência à corrosão o torna adequado para proteções moldadas que devem manter sua geometria durante ciclos repetidos de aquecimento e resfriamento.
A BSTFLEX chapa de barreira térmica de aço inoxidável estampada em relevo é projetada para aplicações em que uma construção metálica fina requer rigidez adicional. O perfil em relevo reforça a geometria da chapa sem depender exclusivamente de uma maior espessura metálica.
Os conversores catalíticos podem criar cargas térmicas concentradas sob o veículo e próximas ao assoalho do compartimento de passageiros, fiação, linhas de freio, sistemas de combustível ou outros conjuntos sensíveis à temperatura. Uma proteção de conversor catalítico, portanto, precisa suportar tanto a exposição térmica quanto o ambiente mecânico severo encontrado na parte inferior de um veículo.
O aço inoxidável é frequentemente selecionado porque suporta calor, contaminação da estrada e vibração repetida, mantendo a estabilidade estrutural. Dependendo da arquitetura da proteção, uma camada de aço inoxidável estampada ou em relevo também pode ser combinada com um espaço de ar ou camada de isolamento para aumentar o efeito de barreira térmica.
Para barreiras secundárias menos severas localizadas mais distantes do conversor, o alumínio leve também pode ser adequado. A decisão de projeto deve ser baseada em condições térmicas medidas ou calculadas, e não apenas no nome do componente.
Uma proteção térmica inferior da carroceria geralmente cobre uma área de superfície muito maior do que uma proteção de coletor. O peso excessivo do material torna-se mais importante quando a proteção se estende ao longo de um túnel de escape, assoalho ou área do tanque de combustível.

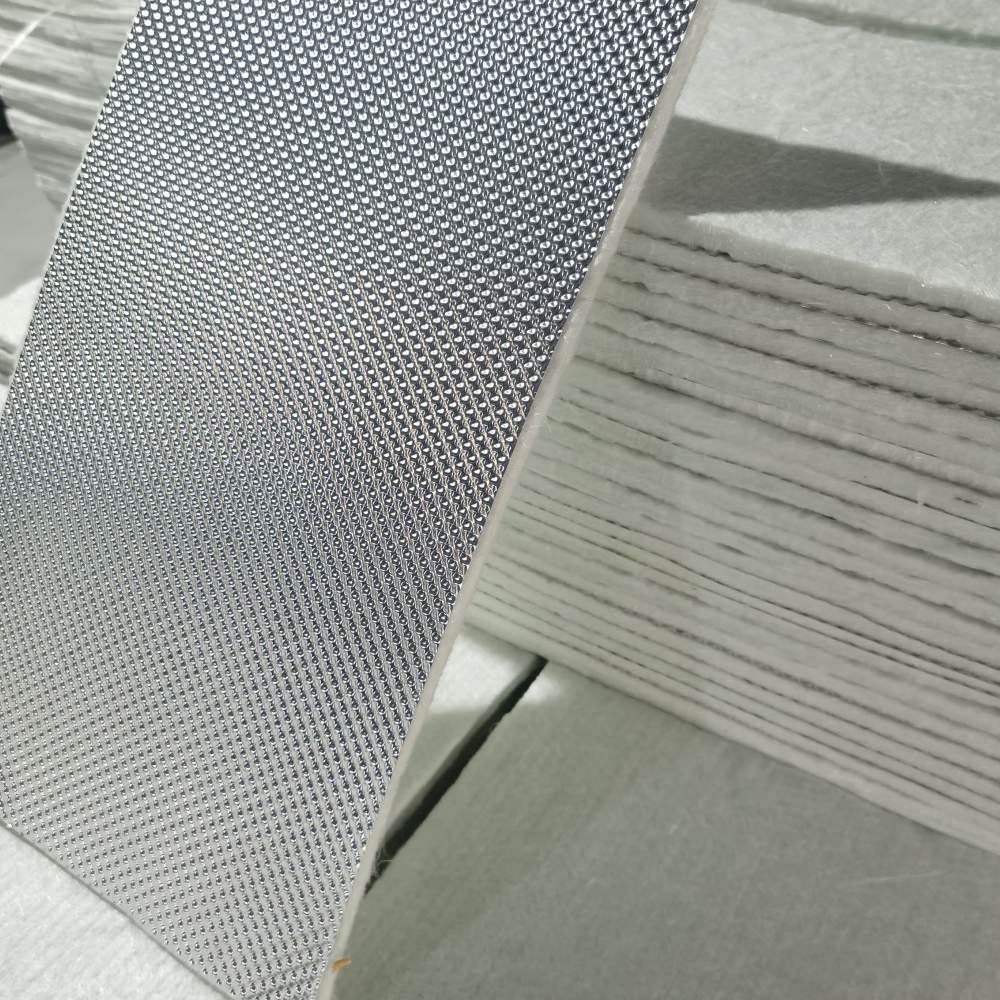

É aqui que o material de proteção térmica de alumínio em relevo oferece uma vantagem de engenharia útil. A baixa densidade do alumínio torna possível proteger uma grande área com relativamente pouco aumento de massa do veículo.
As aplicações típicas incluem:
A estampagem em relevo é particularmente útil em grandes painéis de alumínio porque um padrão de superfície tridimensional aumenta a rigidez e ajuda a controlar o movimento, a vibração e a deformação do painel.

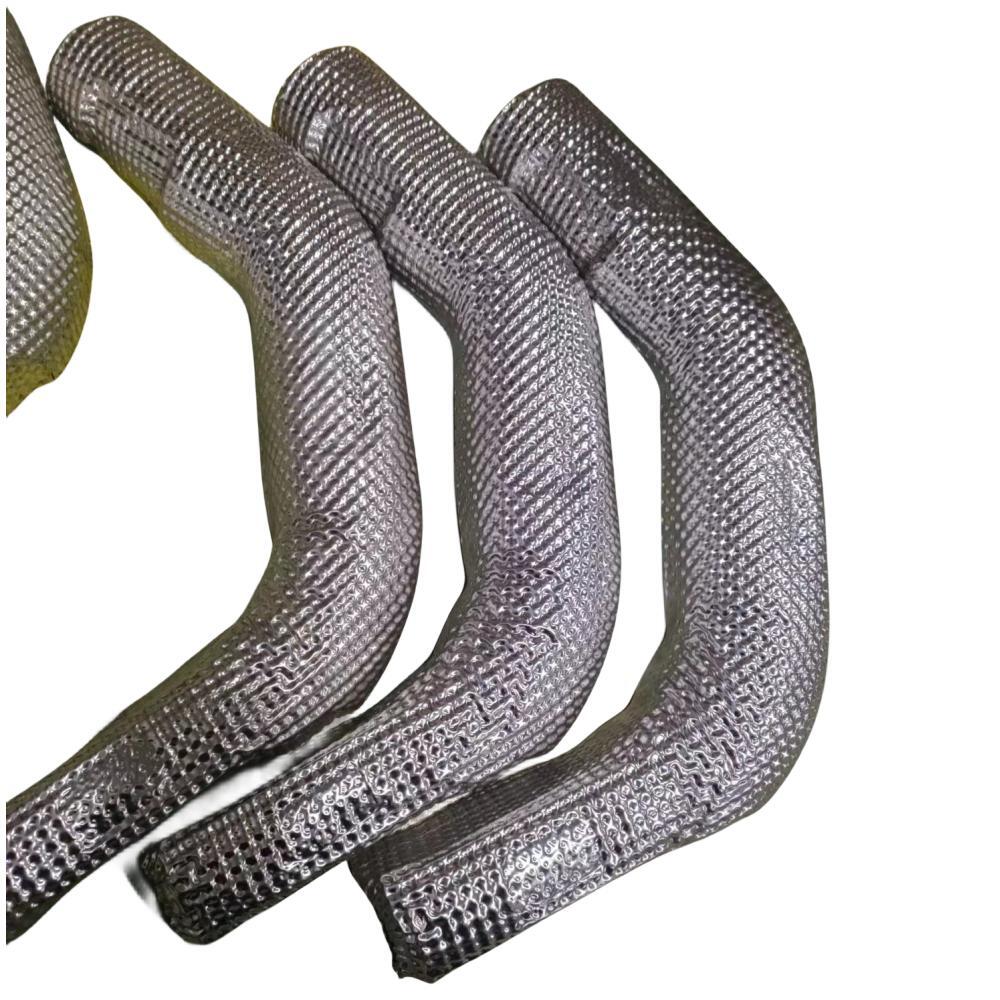

O gerenciamento térmico do compartimento do motor envolve um problema diferente da proteção direta do escape. O objetivo geralmente é impedir que a energia radiante de um coletor, turbocompressor ou tubo de escape aqueça componentes adjacentes de admissão, fiação, dispositivos eletrônicos ou painéis da carroceria.
Para essas barreiras secundárias, o alumínio costuma ser um material eficiente de proteção térmica do motor porque combina baixa massa, boa conformabilidade e reflexão eficaz do calor radiante.
As proteções de alumínio típicas do compartimento do motor podem ser instaladas entre:
No entanto, se o escudo estiver localizado extremamente próximo de um componente de escape de alta temperatura, o aço inoxidável ou uma liga de temperatura mais elevada pode ser mais adequado.
Um turbocompressor apresenta uma das maiores concentrações térmicas em um compartimento de motor de combustão. Além das altas temperaturas de operação, as aplicações com turbo envolvem mudanças rápidas de temperatura, espaço de instalação limitado e intensa exposição ao calor radiante em mangueiras, fiação e estruturas do veículo próximas.
O aço inoxidável continua adequado para muitos projetos de escudos térmicos de turbo de produção, especialmente quando a geometria do escudo e o vão de ar são projetados corretamente. Para motores de uso extremo, aplicações de resistência e sistemas de escape de automobilismo, ligas à base de níquel podem fornecer desempenho adicional.
BSTFLEX material de escudo térmico de liga Inconel 625é destinado a ambientes térmicos exigentes que requerem maior resistência à oxidação, corrosão e perda de resistência mecânica em temperaturas elevadas.
O Inconel não deve substituir automaticamente o aço inoxidável simplesmente por ser uma liga de maior desempenho. O material tem um custo mais elevado e normalmente deve ser especificado onde o ambiente operacional o justifique.
As aplicações que podem justificar o Inconel 625 incluem:
Onde o aço inoxidável convencional já atende aos requisitos térmicos e mecânicos, o uso de Inconel pode adicionar custo sem proporcionar uma vantagem significativa ao sistema. Portanto, a seleção correta do material é um equilíbrio entre desempenho térmico, durabilidade, requisitos de fabricação e custo total do programa.
Um erro comum no projeto de escudos térmicos é focar apenas na liga enquanto se ignora o espaçamento entre o escudo e a fonte de calor.
Um vão de ar pode influenciar significativamente o desempenho de uma barreira térmica metálica. Em vez de colocar o escudo térmico diretamente contra o componente quente, os engenheiros geralmente criam uma separação controlada que limita a transferência de calor por condução e permite que a superfície metálica funcione principalmente como uma barreira radiante.
As variáveis importantes de projeto incluem:
Consequentemente, um escudo térmico mais fino posicionado corretamente pode ter desempenho superior a uma chapa mais pesada instalada com espaçamento térmico inadequado.
Os escudos térmicos metálicos automotivos são frequentemente estampados porque chapas planas muito finas podem não ter a rigidez necessária para peças grandes ou complexas. Adicionar um padrão formado altera o comportamento estrutural da chapa e permite que os engenheiros criem componentes leves com rigidez aprimorada.
Dependendo do projeto, a estampagem pode ajudar a:
Diferentes geometrias de estampagem podem ser desenvolvidas de acordo com a espessura de chapa necessária, o processo de conformação e o formato final do componente.
Nem todo problema térmico pode ser resolvido com uma única camada metálica. Altas cargas térmicas ou espaço de instalação limitado podem exigir uma construção de escudo multicamadas.
Uma única chapa metálica estampada em relevo é adequada quando a redução do calor radiante e a separação mecânica são suficientes. Sistemas mais exigentes podem incorporar duas camadas metálicas com um espaço de ar ou uma camada de isolamento posicionada entre elas.
Conjuntos multicamadas podem ser úteis em torno de:
O benefício de uma construção multicamadas deve ser validado em relação ao peso adicional, à complexidade de conformação e ao custo de fabricação.
Aumentar a espessura do metal pode melhorar a resistência mecânica, mas um material mais espesso não cria automaticamente uma barreira térmica proporcionalmente melhor.
Um escudo térmico gerencia principalmente a energia radiante e limita a transferência de calor para componentes próximos. Sua eficácia depende, portanto, fortemente das características da superfície, da geometria e do espaçamento. Selecionar metal com espessura desnecessariamente elevada pode aumentar o peso do componente e o consumo de material sem resolver o problema térmico de projeto subjacente.
Para o desenvolvimento de OEM, a espessura da chapa deve ser selecionada juntamente com:
Uma especificação útil de escudo térmico deve descrever mais do que apenas o nome do metal. Fornecer dados realistas da aplicação permite que o fabricante recomende uma construção adequada e reduz ciclos de desenvolvimento desnecessários.
As informações de engenharia normalmente incluem:
Quando o material ainda não tiver sido especificado, a BSTFLEX pode revisar as condições de instalação e auxiliar os clientes na avaliação de opções de escudos térmicos de alumínio, aço inoxidável e Inconel.
Os mesmos princípios de seleção de materiais se estendem além dos carros de passageiros. Barreiras térmicas metálicas rígidas também são necessárias em veículos comerciais, máquinas agrícolas, equipamentos de construção, ATVs, motocicletas, geradores e outros equipamentos movidos por motores.
Equipamentos pesados podem criar um ambiente mais difícil porque os sistemas de escape operam por longos períodos sob carga e podem ser expostos a poeira, lama, umidade e impactos mecânicos. Nessas situações, a durabilidade do material e o projeto de montagem podem se tornar mais importantes do que alcançar o menor peso possível do escudo.
Para veículos de desempenho e competição, as prioridades de engenharia podem mudar novamente para resistência a temperaturas extremas, embalagem compacta e proteção de componentes altamente sensíveis à temperatura.
A BSTFLEX fornece diferentes materiais rígidos para escudos térmicos, permitindo que os clientes combinem o metal com a zona térmica em vez de forçar um único material em todas as aplicações.
Adequada para coletores de escape, conversores catalíticos, silenciadores, tubos de escape e zonas quentes automotivas com alta exigência mecânica.
Ver Material de Proteção Térmica de Aço Inoxidável
Adequada para proteções inferiores leves, barreiras do compartimento do motor, túneis de transmissão e proteção térmica radiante secundária.
Ver Material de Proteção Térmica de Alumínio
Adequada para turbocompressores, sistemas de escape de automobilismo e outras aplicações onde calor extremo e condições severas de operação justificam uma liga de níquel de alto desempenho.
Ver Material de Proteção Térmica de Inconel 625
O melhor material de proteção térmica automotiva depende da zona de instalação. O alumínio é comumente usado para barreiras radiantes leves, o aço inoxidável é amplamente selecionado ao redor de componentes de escape, e ligas de Inconel são usadas onde exigências térmicas e mecânicas excepcionalmente altas as justificam.
O aço inoxidável é um ponto de partida comum para proteções térmicas de escape porque combina capacidade de suportar temperatura, resistência mecânica e resistência à corrosão. O alumínio pode ser adequado para barreiras secundárias mais afastadas da fonte de calor, enquanto o Inconel pode ser considerado para condições extremas de escape.
O aço inoxidável é amplamente usado para proteções térmicas de coletores de escape porque a aplicação envolve alto calor radiante, vibração e ciclos térmicos repetidos. A seleção final do material deve considerar a temperatura real de operação, a distância do coletor e a construção da proteção.
O aço inoxidável é adequado para muitas proteções térmicas de turbocompressores de produção. Sistemas de turbocompressor de alta potência para corrida e temperaturas extremas podem exigir um material à base de níquel, como o Inconel 625.
Sim. O alumínio é eficaz como uma barreira térmica radiante leve quando a temperatura de operação e a distância da fonte de escape são adequadas. Ele é particularmente útil para proteções inferiores e do compartimento do motor onde a redução de massa é importante.
O perfil prensado aumenta a rigidez da chapa fina, permitindo que os fabricantes reduzam o peso enquanto mantêm a forma e a resistência à vibração. O desempenho térmico depende então do projeto completo, incluindo o espaço de ar e o posicionamento da proteção.
Sim. A BSTFLEX oferece suporte a projetos de proteção térmica OEM com espessura de material personalizada, dimensões de chapa, padrões de prensagem e desenvolvimento específico para aplicações. Os clientes podem fornecer desenhos, amostras ou informações de instalação para avaliação.
A estratégia mais eficaz de gerenciamento térmico do escape não é procurar um único material universalmente superior. É dividir o veículo em zonas térmicas e aplicar um material adequado a cada localização.
O alumínio é altamente eficaz onde o objetivo é o controle térmico radiante leve. O aço inoxidável oferece maior durabilidade ao redor de componentes de escape mais quentes. O Inconel 625 é reservado para ambientes térmicos severos onde metais automotivos convencionais podem não fornecer mais o desempenho de serviço necessário.
Para um novo projeto de escape, compartimento do motor ou parte inferior do veículo, a BSTFLEX pode avaliar sua fonte de calor, espaço de instalação, espessura do metal e requisitos de conformação. Envie os detalhes da aplicação, desenho ou amostra para discutir um material adequado de proteção térmica automotiva e solicitar uma cotação.
