Um escudo térmico de parede corta-fogo é uma barreira térmica instalada na antepara do compartimento do motor para reduzir o calor que chega ao painel e à área atrás dele. Sua função não é simplesmente cobrir a maior superfície possível. A cobertura útil é a área exposta à fonte de calor, enquanto a peça acabada deve deixar vedações, controles, conectores e pontos de serviço funcionando conforme o pretendido.
Uma parede corta-fogo raramente apresenta uma condição de instalação uniforme. A seção atrás de um tubo de descida pode precisar de um tratamento diferente da antepara superior. Uma passagem de fiação precisa de uma abertura controlada, e uma placa de acesso removível precisa permanecer removível. Esses detalhes devem ser marcados antes de escolher o material de isolamento da parede corta-fogo.
A BSTFLEX fornece folhas e mantas de barreira térmica para proteção térmica automotiva. Para um escudo térmico de parede corta-fogo personalizado, o ponto de partida é um desenho de cobertura e um requisito operacional, seguido pela seleção da construção do material e do método de fixação.
Use uma fotografia ou desenho do lado do motor para dividir a antepara em zonas térmicas e áreas que devem permanecer livres. Adicione a posição de componentes quentes próximos à mesma vista. Um desenho apenas do painel da carroceria não mostra por que uma parte do escudo precisa de mais atenção do que outra.
Identifique as porções voltadas para o coletor de escape, carcaça da turbina do turbocompressor ou tubo de descida. Registre suas posições relativas e a menor separação esperada em operação. Verifique o layout através do movimento permitido do motor e do escapamento, não apenas com tudo frio e estacionário.
O contorno do escudo deve abordar a zona exposta sem introduzir contato com a fonte de calor. Quando o espaço for insuficiente, revise a geometria ou o arranjo de montagem. Uma classificação de temperatura de fibra mais alta não substitui a folga.
Marque ilhós de chicotes, botas da coluna de direção, conexões do aquecedor, passagens de cabos e quaisquer outras penetrações. A barreira precisa de folga ao redor desses recursos para que não desloque uma vedação, sobrecarregue um conector ou restrinja uma peça móvel.
Um recorte no escudo térmico não substitui um ilhó ou um encaixe de antepara vedado. Da mesma forma, estender uma folha reflexiva sobre uma abertura danificada não repara a parede corta-fogo. Resolva defeitos no painel e em seus componentes de vedação separadamente.
Mostre tampas, fixadores, etiquetas de identificação e pontos de inspeção que devem permanecer acessíveis. Identifique também onde um escudo pode ser realmente suportado ou colado. Uma forma grande e ininterrupta pode parecer simples em um desenho, mas tornar-se impraticável assim que o equipamento circundante for instalado.
O termo isolamento de parede corta-fogo pode descrever vários tratamentos diferentes. A blindagem reflexiva do lado do motor aborda a exposição radiante antes que ela atinja a antepara. O isolamento do lado da cabine aborda a transferência de calor dentro do conjunto interno. Camadas de controle de ruído têm outro propósito e precisam de sua própria especificação de desempenho.
Para uma construção reflexiva do lado do motor, a superfície reflexiva exposta fica voltada para a fonte radiante. Uma camada reflexiva coberta por acabamento ou pressionada contra outra superfície sólida não fornece a mesma função de barreira radiante. Material destinado ao serviço no compartimento do motor não deve ser especificado automaticamente como um revestimento interno exposto.
Nenhuma dessas descrições estabelece uma classificação de resistência ao fogo. Não deduza contenção de chamas, vedação de fumaça ou conformidade com um requisito do veículo a partir de uma figura de temperatura de fibra ou refletividade. Um escudo térmico de parede corta-fogo suplementar não substitui a antepara original ou suas vedações necessárias; qualquer requisito de desempenho contra incêndio precisa de evidências separadas para o conjunto especificado.
Compare o revestimento, o tecido ou camada isolante, o sistema de laminação e a fixação em conjunto. Dois materiais com superfícies reflexivas semelhantes podem ter espessuras, flexibilidade e requisitos de colagem diferentes. Solicite detalhes da construção exata que está sendo fornecida.

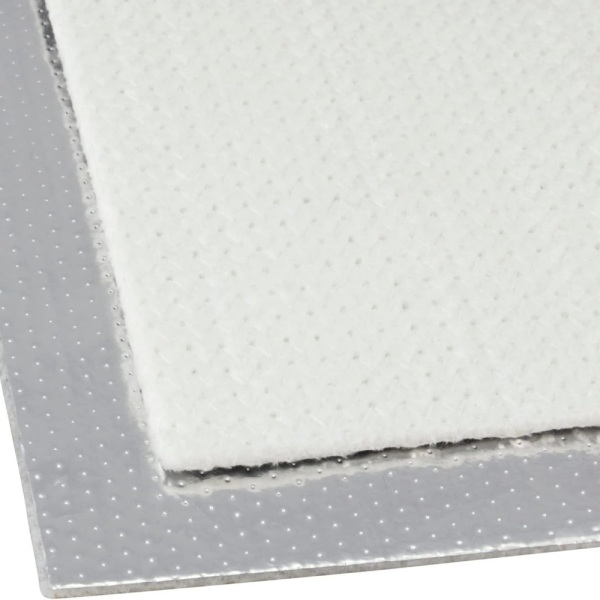

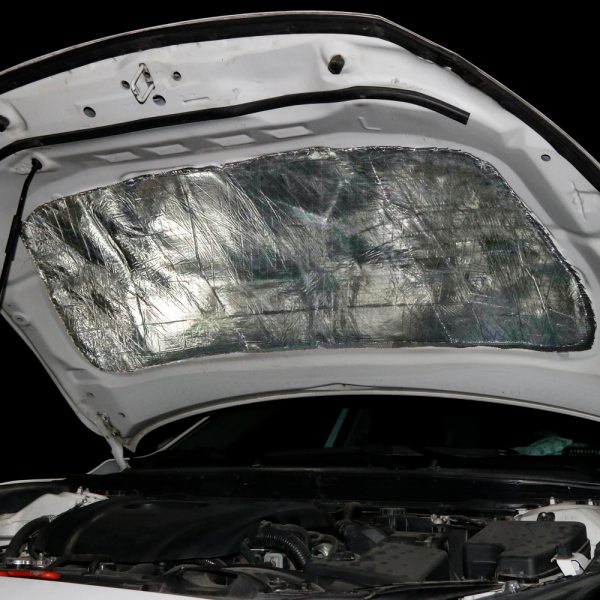

A manta de escudo térmico de fibra de vidro com alumínio e adesivo combina uma face de alumínio, camada de fibra de vidro e verso adesivo. Ela oferece uma opção inicial para seções cortadas sob medida em um painel adequado.
Para uma aplicação em parede corta-fogo, confirme como o material segue nervuras e reentrâncias, onde o contato total com o adesivo é possível e se a espessura final deixa espaço suficiente ao redor das peças próximas. A aprovação deve cobrir o laminado e o adesivo, não apenas a camada de fibra de vidro.
A barreira de escudo térmico de sílica com alumínio e adesivo usa um substrato de sílica trançada com um revestimento reflexivo. Ela pode ser avaliada para projetos que exigem sílica na construção do material.
Alterar o substrato não aumenta automaticamente a temperatura permitida da interface adesiva. Especifique a exposição contínua, picos de curta duração e as condições no painel colado antes de selecionar a peça acabada.
A BSTFLEX também oferece uma barreira térmica de aramida aluminizada para aplicações incluindo proteção de parede corta-fogo. Isso dá ao projeto outra opção de substrato sem presumir que toda barreira de parede corta-fogo deva usar fibra de vidro ou sílica.
Identifique o método de fixação proposto e o suporte de borda necessário ao solicitar esta construção. Não presuma que ela tenha o mesmo verso autoadesivo, sistema de laminação ou procedimento de instalação que uma manta com adesivo.

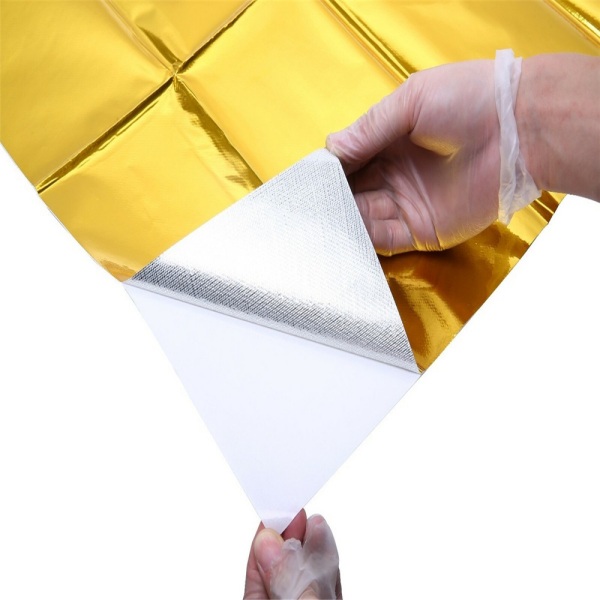

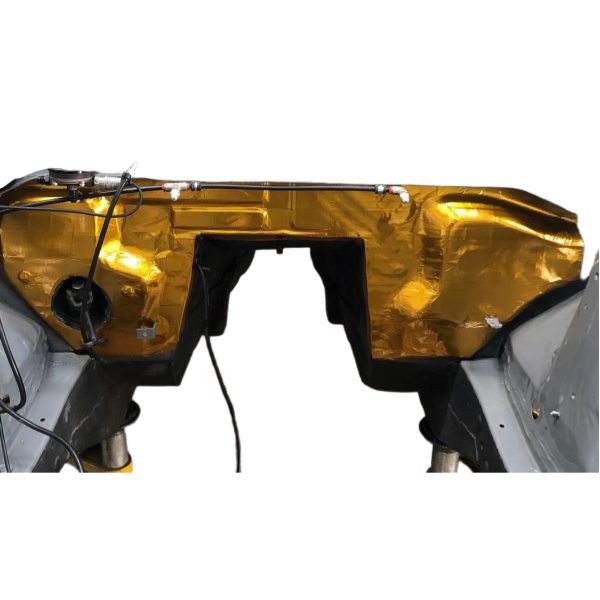

Uma folha reflexiva de calor dourada com adesivo pode ser considerada onde um tratamento reflexivo fino é necessário em uma parede corta-fogo ou superfície de antepara adequada. Seu papel difere do de uma manta isolante mais espessa.
A aparência dourada não é uma classificação de desempenho universal. Compare a construção documentada, os limites de temperatura e o resultado instalado em vez de selecionar um material pela cor. Confirme o limite do revestimento reflexivo separadamente do limite do adesivo.
Uma almofada de isolamento de parede corta-fogo deve ser dimensionada a partir de pontos de referência repetíveis. Localize orifícios críticos a partir de referências acordadas em vez de uma borda aparada irregular. Inclua a direção de visualização para que o lado voltado para o motor não possa ser confundido com o lado voltado para a cabine.
Layouts de direção à esquerda e à direita podem exigir contornos e aberturas diferentes. Trate-os como configurações de desenho separadas até que o ajuste tenha sido confirmado; uma forma espelhada não é automaticamente uma segunda versão aprovada.
| Detalhe do desenho | Informações a definir |
|---|---|
| Limite de cobertura | Zonas protegidas, contorno externo e áreas que devem permanecer descobertas. |
| Orientação da peça | Superfície voltada para o motor, vista de instalação, variante do veículo e revisão do desenho. |
| Recortes e folgas | Locais de ilhós, aberturas de serviço, folgas de peças móveis e tolerâncias posicionais críticas. |
| Recursos de fixação | Pontos de fixação aprovados, superfícies de colagem permitidas e quaisquer áreas que devam permanecer livres de adesivo. |
| Seções e bordas | Peças separadas, costuras ou sobreposições aprovadas, tratamento de bordas expostas e espessura local máxima. |
| Referências de inspeção | Dimensões e recursos de ajuste usados para aprovar a amostra e verificar as peças de produção. |

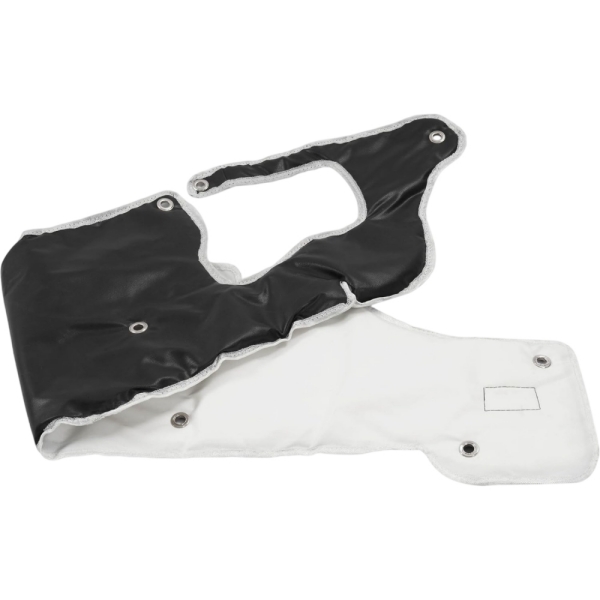

BSTFLEX mantas refletoras de calor cortadas sob medidafornecem uma rota do material em folha para um contorno definido. A viabilidade de recortes, seções estreitas e requisitos de suporte local é revisada em relação ao material escolhido e ao processo de conversão.
Decida se a barreira será instalada em um painel de carroceria nu ou após o motor, chicotes e outros equipamentos estarem no lugar. Um contorno que se encaixa durante a montagem da carroceria pode ser impossível de posicionar durante uma modernização sem remover os componentes ao redor.
Onde o acesso for restrito, considere seções separadas com uma ordem de instalação definida. Mantenha as juntas longe de aberturas críticas sempre que possível e especifique quaisquer sobreposições em vez de permitir que os instaladores as criem de forma diferente em cada veículo. Verifique a espessura nas juntas em relação à folga disponível.
Para seções coladas, verifique a pintura ou revestimento real, sua condição e a temperatura esperada na interface do adesivo. Para seções retidas, use um arranjo de suporte aprovado e avalie a carga nos pontos de fixação. Fixadores adicionais podem reter uma peça, mas não tornam um adesivo superaquecido ou um laminado instável adequados.
As questões detalhadas de colagem são abordadas noguia de seleção de adesivo para escudo térmico autocolante. Para o layout da parede corta-fogo, o requisito adicional é que vedações, conectores e tampas de serviço permaneçam utilizáveis após a instalação da barreira.
Considere uma antepara com um tubo de descida próximo a um lado, um conector de fiação central e uma tampa removível acima dele. Este é um exemplo de projeto, não uma configuração de veículo testada.
Uma abordagem a ser avaliada é uma seção dedicada voltada para o escapamento, uma abertura controlada ao redor da vedação do conector e um tratamento separado para a tampa removível. Esse arranjo permite que o material do lado quente e a fixação sejam avaliados sem colar uma folha contínua sobre cada recurso de serviço.
O exemplo não estabelece que um escudo segmentado é sempre melhor. Ele mostra por que o contorno do material, o plano de fixação e o acesso para manutenção devem ser desenvolvidos em conjunto. Confirme tanto a cobertura quanto o ajuste na montagem real.
Defina pontos de medição antes do teste. Dependendo do objetivo, estes podem incluir o painel do lado do motor, uma interface adesiva, a antepara do lado da cabine ou um componente adjacente sensível à temperatura. A temperatura de um local não deve ser relatada como se descrevesse todos os outros.
Use condições operacionais comparáveis ao avaliar uma mudança: condições ambientais, carga do motor, fluxo de ar, duração do teste e o período relevante pós-desligamento. Indique a temperatura permitida no local selecionado em vez de confiar em uma alegação não especificada de redução de calor na cabine.
Inspecione a peça após a avaliação térmica e de durabilidade acordada. Verifique se há levantamento, separação de camadas, marcas de contato, recortes danificados e movimento nas fixações. Opere os controles afetados e confirme se as tampas de acesso e os conectores ainda podem ser reparados conforme pretendido.
Libere a construção do material, o padrão acabado e a especificação de fixação em conjunto. Uma mudança no revestimento, suporte, acabamento, contorno ou posição do escapamento próximo deve desencadear uma revisão das condições de aprovação afetadas.
Para OEMs automotivos, fornecedores de componentes e fabricantes de equipamentos, a RFQ deve explicar a instalação em vez de pedir apenas uma folha de alta temperatura. Envie um layout do lado do motor, fotografias, a posição da fonte de calor, a folga operacional mínima e a meta de temperatura para a área protegida.
Inclua a espessura do material proposta, o acabamento da superfície de montagem, a preferência de fixação e os recortes necessários. Identifique variantes de veículos, restrições de serviço, quantidade de amostras e demanda de produção esperada. Marque dimensões ou valores de desempenho não resolvidos como itens de desenvolvimento em vez de apresentá-los como especificações aprovadas.
A BSTFLEX pode analisar o pedido através dos seus serviços de fabrico de material de barreira térmica e fornecimento OEM. Folhas, painéis cortados e peças moldadas podem ser discutidos de acordo com a construção selecionada e os requisitos do desenho.
Envie o seu desenho de escudo térmico de corta-fogo para análise de material e orçamento. A amostra acordada fornece a base para verificar a cobertura, a instalação e o desempenho térmico antes de ser lançada uma especificação de produção.
Não necessariamente. Mapeie primeiro as condições de exposição e instalação. Alguns projetos podem usar uma construção única em toda a área; outros podem necessitar de blindagem localizada ou secções de serviço separadas. Selecione o arranjo a partir do requisito térmico e valide o esquema concluído.
Não. Uma folha cortada não deve substituir uma anilha, proteção ou acessório de antepara vedado corretamente especificado. Preserve a função do sistema de vedação original e mantenha a barreira livre de peças que se movem ou que requerem acesso.
Não. As descrições referem-se a objetivos de desempenho diferentes. Um tratamento combinado necessita de provas tanto para as suas funções térmicas como acústicas, bem como de adequação para o lado de instalação pretendido.
Apenas após a verificação dos esquemas relevantes. A posição da direção, o encaminhamento da cablagem, as ligações de aquecimento e o equipamento opcional podem alterar as aberturas ou a cobertura necessária. Defina as versões aplicáveis no desenho aprovado.
