Os terminais de velas de ignição e os cabos de ignição operam frequentemente a uma curta distância de coletores de escape e tubos de escape. Num compartimento do motor congestionado, isto pode expor o sistema de ignição ao calor contínuo sob o capô, bem como a um calor radiante localizado muito mais forte.
É por isso que os produtos descritos como escudos térmicos para terminais de velas de ignição, mangas térmicas para cabos de velas de ignição, protetores de terminais de velas de ignição e capas para cabos de velas são comumente usados na gestão térmica automotiva.
Estes termos são por vezes tratados como intercambiáveis, mas os produtos nem sempre protegem a mesma parte do sistema de ignição. Um protetor de terminal curto concentra a proteção térmica em redor do terminal da vela de ignição e da extremidade do cabo, enquanto uma manga de cabo de vela de ignição mais longa pode proteger um comprimento muito maior do cabo de ignição.
A escolha entre eles começa com uma pergunta: onde é que a exposição ao calor prejudicial está realmente a ocorrer?
O coletor de escape ou o tubo de escape pode tornar-se numa das fontes de calor mais fortes num compartimento do motor. Quando um terminal de vela de ignição ou um cabo de ignição é encaminhado perto dele, o componente pode ser exposto ao calor radiante mesmo sem tocar na superfície de escape.
O risco torna-se maior quando:
A exposição ao calor pode gradualmente endurecer, estalar ou enfraquecer os materiais convencionais dos cabos e terminais. Em casos graves, os danos no isolamento podem contribuir para fugas de ignição, formação de arcos elétricos ou falhas de ignição.
Uma manga térmica não substitui o encaminhamento correto dos cabos, ligações elétricas adequadas ou um sistema de ignição a funcionar corretamente. O seu objetivo é fornecer uma barreira térmica adicional onde a folga normal não consegue proteger adequadamente o componente.

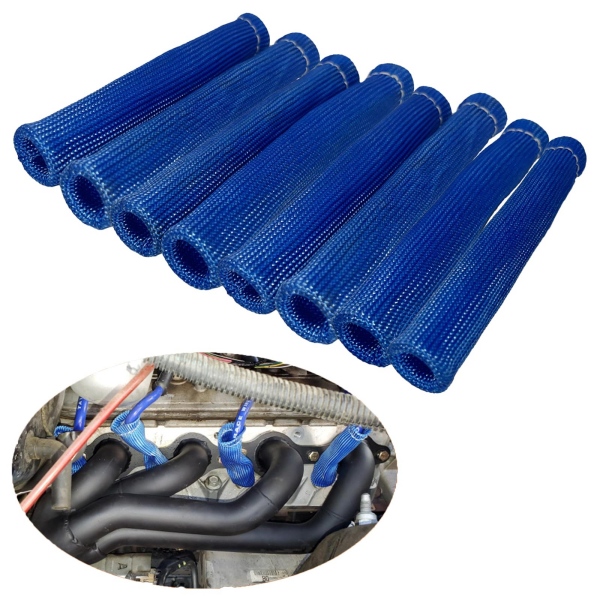

Um escudo térmico para terminal de vela de ignição é normalmente uma manga relativamente curta que se encaixa sobre o terminal da vela de ignição e a secção próxima do cabo de ignição.
O seu principal objetivo é a proteção localizada no ponto onde o terminal está mais próximo de um tubo de escape ou coletor de escape.

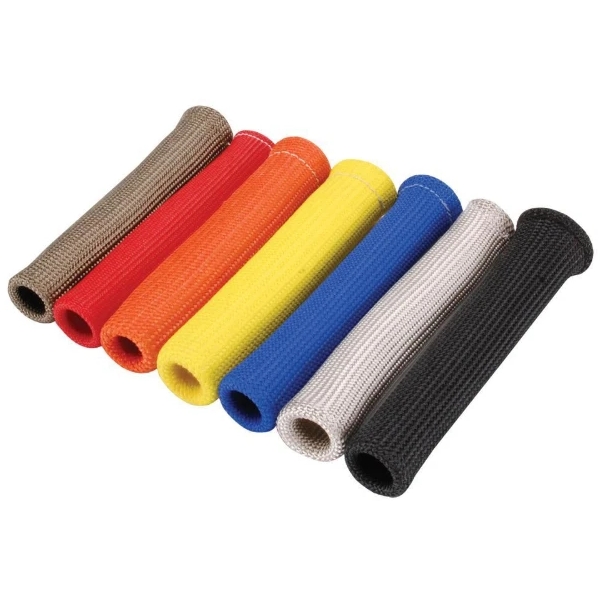

A BSTFLEX fornece diferentes construções para esta aplicação, incluindo o Spark Plug Boot Heat Shield Protector e o LAVA Volcanic Spark Plug Boot Heat Shield.
Estes produtos utilizam construções têxteis flexíveis de alta temperatura que podem deslizar sobre o terminal da vela em vez de exigirem um escudo rígido fabricado em redor de cada vela de ignição.
Um protetor térmico do tipo terminal é geralmente a escolha lógica quando:
Isso torna as proteções de cachimbo particularmente úteis em motores onde a geometria do escape cria um problema térmico concentrado em cilindros individuais.

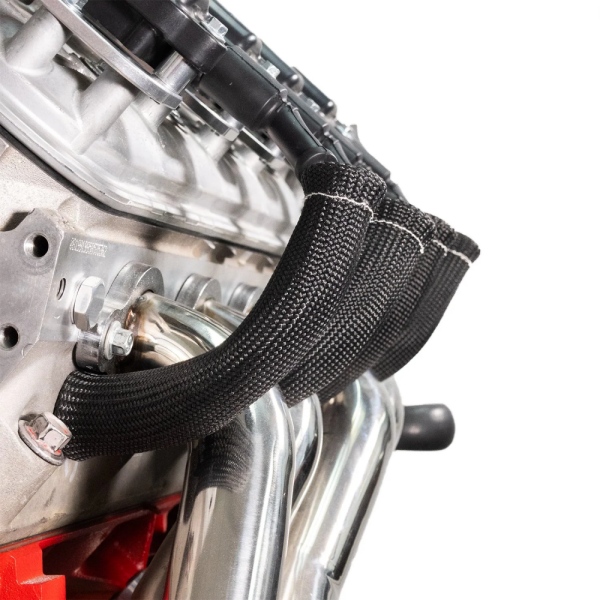

Uma capa térmica para cabo de vela de ignição protege uma seção mais longa do cabo de ignição, em vez de se concentrar apenas no cachimbo da vela.
A Capa Térmica para Cabo de Vela de Ignição BSTFLEX utiliza uma construção de fibra de vidro trançada com uma camada externa de silicone resistente ao calor. Destina-se a cabos expostos a temperaturas elevadas ao redor de coletores e outras fontes de calor no vão do motor.
Uma capa mais longa torna-se útil quando a exposição térmica continua além da conexão da vela de ignição.
Por exemplo, um cabo de vela pode sair do cachimbo com folga aceitável, mas depois passar paralelo a um tubo de coletor por vários centímetros. Proteger apenas o cachimbo deixaria o restante do cabo exposto.
Uma capa de cabo de vela de ignição mais longa vale a pena ser considerada quando:
| Ponto de Seleção | Protetor Térmico para Conector de Vela de Ignição | Manga Térmica para Cabo de Vela de Ignição |
|---|---|---|
| Área principal de proteção | Conector da vela de ignição e cabo próximo | Seção mais longa do cabo de ignição |
| Comprimento típico | Protetor localizado curto | Cortado ou fornecido para cobrir roteamento estendido |
| Uso principal | Ponto quente perto da vela e do coletor | Exposição prolongada do cabo |
| Instalação | Desliza sobre o conector individual | Instalado ao longo do comprimento do cabo |
| Melhor para | Problema de folga localizada no coletor | Exposição prolongada ao calor no vão do motor |
| Termo de busca comum | Protetor de cachimbo de vela de ignição | Capa térmica para cabo de vela de ignição |
A distinção é útil porque comprar um material de temperatura mais alta não resolve automaticamente o tipo errado de exposição. A cobertura é tão importante quanto a seleção do material.
Algumas instalações exigem ambas as formas de proteção.
Considere um motor onde o cachimbo da vela de ignição fica próximo ao coletor e o cabo de ignição continua ao longo do lado do escape do cabeçote do cilindro. Os primeiros centímetros podem sofrer exposição térmica elevada.
Nesse caso, o sistema de gerenciamento térmico pode usar um protetor de cachimbo ao redor da conexão da vela de ignição junto com uma capa de cabo mais longa ao longo do trajeto exposto.
Essa abordagem é diferente de adicionar automaticamente várias camadas em todos os lugares. A proteção deve seguir o caminho real do calor.
Nem toda aplicação de cabo de ignição requer uma capa têxtil espessa. Onde o calor radiante é a principal preocupação, uma construção refletiva aluminizada pode ser útil.
O BSTFLEX Aluminium Plug Wire Sheath combina uma base de fibra de vidro com uma superfície aluminizada refletora de calor.
Sua função difere um pouco de uma capa de cabo convencional colorida ou revestida de silicone. A superfície metálica externa foi projetada principalmente para refletir o calor radiante de componentes de escape próximos.
Esta construção pode ser considerada quando:
Esta distinção é importante ao escolher qualquer escudo térmico automotivo.
O calor radiante pode transferir-se de um coletor ou tubo de escape quente através de um espaço de ar. O fio não precisa tocar no escape para aquecer.
O calor por contato ocorre quando o produto ou componente de proteção toca fisicamente em uma superfície quente.
Os produtos concebidos principalmente como barreiras refletoras são geralmente mais eficazes quando a sua superfície refletora está virada para a fonte de calor e permanece disponível um espaço de ar.
Os protetores de cabo têxteis flexíveis de alta temperatura podem ser mais adequados para instalações extremamente apertadas onde é difícil manter um grande espaço de ar.
A construção correta depende, portanto, da geometria real do motor e não apenas da temperatura máxima de material anunciada.
Antes de selecionar uma capa protetora, inspecione o direcionamento em cada cilindro.
Não assuma que todos os cilindros têm a mesma folga. Em muitos motores, um ou dois cabos de vela podem passar significativamente mais perto de um tubo do coletor do que os outros.
Registre:
Essas informações ajudam a determinar se a aplicação precisa de um protetor de cachimbo, de uma capa para cabo mais longa ou de ambos.
Os cachimbos de vela de ignição estão disponíveis em diferentes configurações. Dependendo do sistema de ignição e do leiaute do motor, o cachimbo pode ser reto, angulado ou moldado para uma geometria específica do cabeçote.
Um protetor térmico flexível para cachimbo de vela de ignição é útil porque consegue acomodar mais variações do que um componente rígido, mas o ajuste ainda deve ser verificado.
O protetor deve cobrir a zona quente necessária sem:
As especificações de temperatura são úteis, mas não devem ser o único critério de seleção.
Uma capa pode ter uma capacidade impressionante de temperatura do material e, ainda assim, apresentar um desempenho fraco se:
Por esse motivo, compare a construção completa em vez de selecionar um produto com base em um único valor de temperatura.
A fibra de vidro é amplamente utilizada como material de base para capas automotivas de alta temperatura porque pode ser trançada ou tecida em estruturas flexíveis que se moldam ao redor de fios, cabos e cachimbos.
Diferentes tratamentos de superfície alteram, então, o comportamento da capa acabada.
Por exemplo:
Portanto, esses produtos devem ser comparados como construções acabadas, e não simplesmente agrupados por todos conterem fibra de vidro.
Outra opção é uma construção em fibra de rocha vulcânica, como o protetor térmico para cachimbo de vela de ignição em fibra vulcânica da BSTFLEX.
Esse tipo de protetor de cachimbo é voltado para aplicações de alta temperatura no cofre do motor, onde o cachimbo da vela de ignição fica próximo a coletores de escape.
Sua construção flexível o torna adequado para proteção localizada, sem exigir a fabricação de um componente metálico ao redor de cada vela.
Ao comparar este projeto com um protetor de cachimbo convencional de fibra de vidro, os compradores devem considerar a exposição térmica esperada, a flexibilidade necessária, a aparência, o tamanho do espaço disponível e os requisitos de produção.
Coletores de escape esportivos (headers) do mercado de reposição podem alterar o espaço livre disponível ao redor dos cabos de vela. Um trajeto de cabeamento que funcionava com o coletor de escape original pode não fornecer mais distância suficiente.
Conversões de motor frequentemente colocam o sistema de escape, os componentes de direção e a fiação de ignição em um espaço muito mais reduzido do que o leiaute original do veículo.
Um cabo de vela que fica apoiado ou passa desnecessariamente perto de um coletor pode sofrer uma exposição ao calor muito maior do que um cabo roteado com folga adequada.
Separadores, grampos e retentores de fios ajudam a manter o roteamento pretendido. A falta de ferragens pode permitir que o fio se mova em direção a uma superfície quente.
Motores turboalimentados, veículos de alto desempenho, aplicações de competição e veículos funcionando sob carga sustentada podem produzir um ambiente térmico mais exigente.
Um protetor térmico pode ajudar a reduzir o risco de danos ao cabo de ignição causados por calor externo excessivo. Se o calor estiver degradando o isolamento ao redor do fio ou cachimbo, melhorar a proteção térmica pode resolver essa causa específica.
No entanto, uma falha de ignição pode ter muitas outras causas, incluindo:
Um protetor de cachimbo de vela deve, portanto, ser considerado um componente de gerenciamento térmico, e não um reparo universal para todos os problemas de ignição.
Isto depende da construção específica do material e dos seus limites de funcionamento documentados.
Sempre que possível, o bom direcionamento de componentes e uma folga sensata continuam valendo a pena. Aumentar a distância em relação à fonte de calor reduz a carga térmica antes mesmo de a isolação ser considerada.
Se a instalação não puder evitar a proximidade estreita, a construção da capa deve ser selecionada para a condição real de exposição.
Para programas de OEM, a RFQ deve declarar claramente se a exposição esperada é:
| Condição de Instalação | Ponto de Partida Sugerido |
|---|---|
| Calor concentrado ao redor do cachimbo da vela de ignição | Protetor térmico para cachimbo de vela de ignição |
| Várias polegadas de cabo de ignição expostas | Capa térmica para cabo de vela de ignição |
| Forte calor radiante com alguma folga | Bainha aluminizada paracabo de vela |
| Folga muito apertada entre o coletor e o cachimbo | Protetor de cachimbo flexível de alta temperatura |
| Cachimbo e cabo estendido ambos expostos | Proteção combinada de cachimbo e cabo |
| OEM ou geometria de ignição incomum | Dimensões personalizadas com base em desenho ou amostra |
Para um pedido de OEM, distribuidor ou marca própria, apenas o nome do produto não é suficiente.
Uma RFQ útil deve identificar:
Fotos e desenhos são particularmente úteis para aplicações em que o formato da capa ou a geometria do escapamento seja incomum.
Clientes de pós-venda frequentemente compram protetores de velas de ignição em conjuntos de acordo com a contagem de cilindros do motor. Programas de OEM e distribuição podem exigir uma abordagem diferente.
Os formatos de fornecimento possíveis incluem:
Para programas de produção, a embalagem deve ser especificada no estágio de cotação para que o custo unitário final inclua o formato de fornecimento real.
Proteger a capa da vela de ignição é útil, mas às vezes o problema raiz é uma concentração muito maior de calor do escapamento.
Se os coletores estiverem aquecendo cabos de ignição, mangueiras, chicotes elétricos e componentes próximos ao mesmo tempo, pode ser necessário avaliar a fonte de calor, bem como cada componente protegido.
A BSTFLEX agrupa essas soluções localizadas sob sua linha Other Automotive Heat Shield Products, enquanto outras famílias de produtos abordam isolamento de escapamento, capas reflexivas e barreiras térmicas adicionais para o vão do motor.
A solução correta pode, portanto, usar proteção de componentes, blindagem de fonte ou uma combinação de ambas.
É uma luva ou protetor curto de alta temperatura instalado sobre o terminal da vela de ignição para reduzir a exposição ao calor de coletores de escape, tubos de escape ou outras fontes de calor no compartimento do motor próximos.
Uma luva térmica para cabo de vela de ignição é uma luva de proteção térmica mais longa projetada para cobrir parte do cabo de ignição quando a exposição ao calor continua além do terminal da vela.
Não necessariamente. Um protetor de terminal concentra-se na área de conexão da vela de ignição, enquanto uma luva de cabo geralmente cobre um comprimento maior. Algumas instalações podem exigir ambos.
Comece identificando se a zona quente está limitada ao terminal ou se estende ao longo do cabo de ignição. Em seguida, considere a folga, o calor radiante, o possível contato, a flexibilidade necessária e os limites de temperatura documentados pelo fabricante da luva.
Sim. Uma capa de fibra de vidro aluminizada pode ser útil onde o calor radiante do escapamento é a principal preocupação, especialmente quando a superfície reflexiva pode ficar voltada para a fonte de calor.
Protetores de terminais flexíveis podem acomodar muitas configurações de terminais retos e angulares, mas as dimensões reais ainda devem ser verificadas antes de fazer o pedido, particularmente para programas OEM.
Dimensões, materiais, cores, quantidades definidas e embalagens personalizados podem ser avaliados de acordo com a aplicação. Para programas não padronizados, forneça desenhos, fotografias ou amostras físicas junto com a quantidade de produção esperada.
A melhor proteção contra calor para velas de ignição não é automaticamente o produto com a parede mais espessa ou a classificação de temperatura publicada mais alta.
A solução correta depende de onde o calor vem e de quanta parte do sistema de ignição está exposta.
Para calor concentrado ao redor da conexão da vela de ignição, considere um protetor térmico para cachimbo de vela de ignição ou protetor térmico para cachimbo de vela de ignição em fibra vulcânica.
Quando uma seção mais longa do cabo de ignição passa pela zona quente, uma manga térmica para cabo de vela de ignição oferece cobertura estendida.
Onde o calor radiante é a principal preocupação, uma capa aluminizada para cabo de vela oferece outra opção de construção.
Para requisitos de OEM, distribuidor ou marca própria, envie as dimensões do cachimbo, o diâmetro do cabo de ignição, a folga do escapamento, fotografias, a quantidade necessária e os requisitos de embalagem para que a construção da proteção térmica possa ser combinada com a instalação real.
