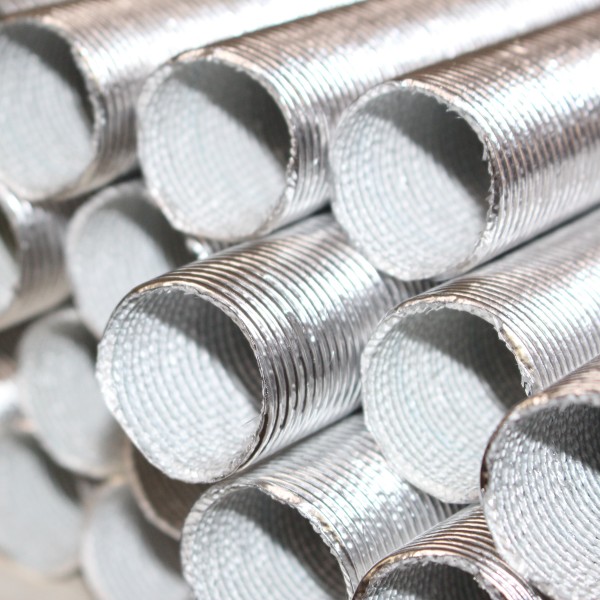

Mangueira de duto de desembaçador automotivo conduz ar aquecido, resfriado ou fresco através do sistema de ventilação sob o painel em direção às saídas do desembaçador do para-brisa e às saídas de ar da cabine. Quando um veículo está sendo restaurado, convertido ou montado, uma mangueira de reposição precisa fazer mais do que apenas encaixar entre duas aberturas: ela deve manter uma passagem de ar aberta após o encaminhamento e permanecer conectada no espaço limitado atrás do painel.
Os clientes podem chamar o componente de mangueira de desembaçador, mangueira de duto do aquecedor do carro, duto de aquecedor sob o painel, mangueira da saída de ar do aquecedor ou duto HVAC automotivo flexível. Os nomes se sobrepõem, mas a especificação de compra correta ainda depende do caminho do ar, dos conectores de acoplamento, do ambiente e da construção de parede necessária.
Este guia concentra-se na distribuição de ar da cabine automotiva. Ele não usa os termos mangueira de pré-aquecimento do coletor, tubo de exaustão do aquecedor a diesel e duto de desembaçador de forma intercambiável.
Onde uma mangueira de duto de desembaçador se encaixa em um veículo?
Em um sistema típico de aquecimento e ventilação por ar forçado, o ar se move através da carcaça do aquecedor ou HVAC e é direcionado por portas e passagens em direção ao para-brisa, desembaçadores das janelas laterais, saídas da região dos pés ou difusores da cabine. Dependendo do projeto, um duto flexível une duas seções rígidas ou conecta uma carcaça de distribuição de ar a uma saída de ar.
Uma mangueira gasta ou achatada pode afetar o fornecimento de ar em seu destino. No entanto, o desembaçamento fraco do para-brisa também pode resultar de uma entrada bloqueada, uma porta de modo com falha, uma falha no soprador ou outra restrição do sistema HVAC. Verifique o sistema completo antes de atribuir um problema de desembaçamento ao material do duto.
Reposição sob o painel
O comprador normalmente precisa de uma mangueira que se encaixe nos bocais de ventilação existentes, siga a rota original e possa ser instalada sem remover mais acabamento do que o necessário. A geometria do conector e o comprimento de corte final são cruciais.
Ventilação de cabine OEM
O comprador precisa de uma construção de duto documentada, desenhos aprovados, geometria moldada consistente e montagem repetível. A conformidade do material e a inspeção de produção tornam-se parte da especificação.
A mangueira do desembaçador não é uma mangueira de pré-aquecimento do motor
Estes dois produtos podem parecer semelhantes, particularmente em veículos mais antigos. Seus circuitos de ar não são os mesmos. Uma mangueira de pré-aquecimento do carburador geralmente conduz ar de Admissão mais quente da área da câmara de calor do coletor de escape em direção a um filtro de ar. Um duto de desembaçador distribui o ar de ventilação dentro do compartimento de passageiros em direção a uma janela ou saída da cabine.
A distinção importa ao selecionar a parede. O BSTFLEX PAP Paper Aluminum Air Duct é descrito para ventilação interna de veículos, incluindo suprimento de ar fresco para sistemas de aquecimento e ar-condicionado. Essa declaração não deve ser interpretada como aprovação para uma rota exposta no compartimento do motor, serviço de gases de escape ou instalações externas.
Saiba qual superfície fica voltada para o ar

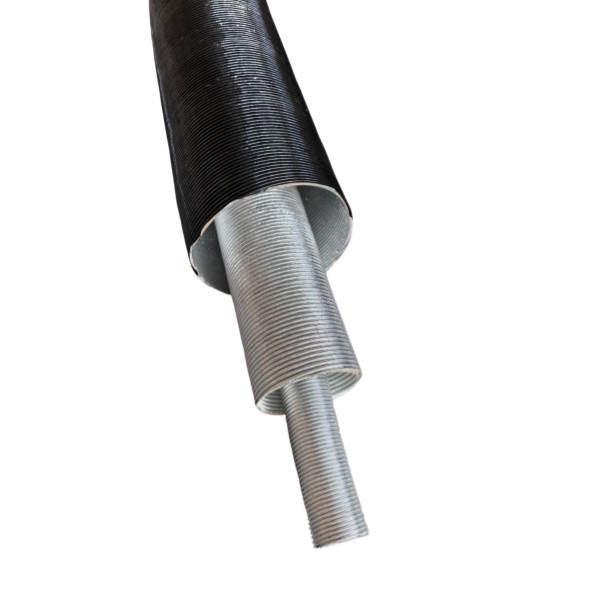

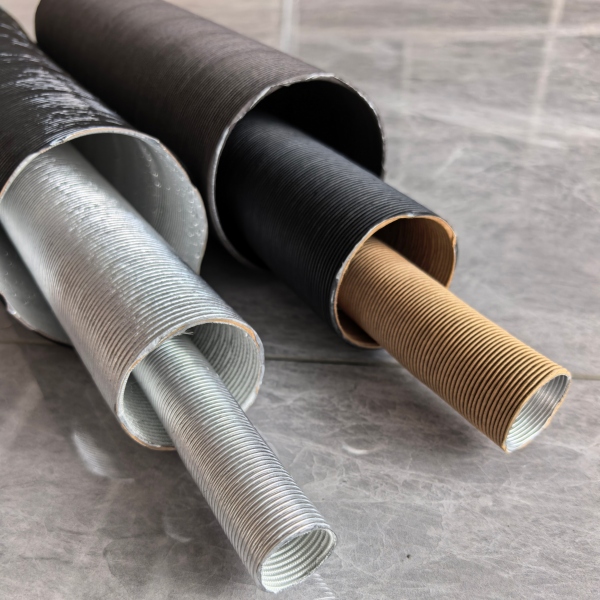

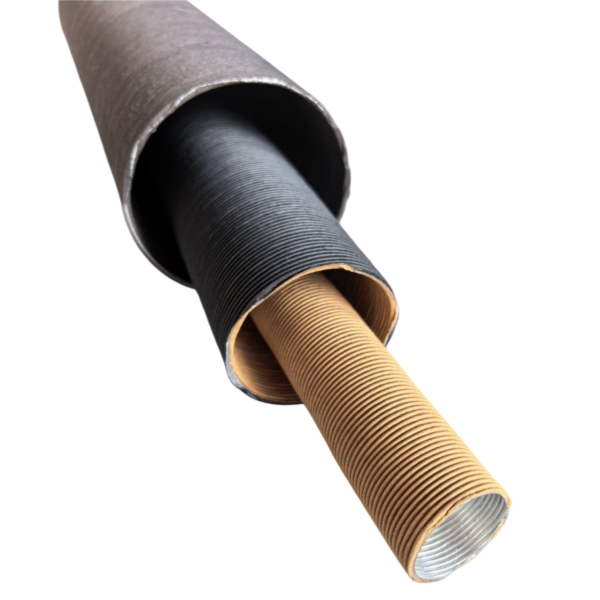

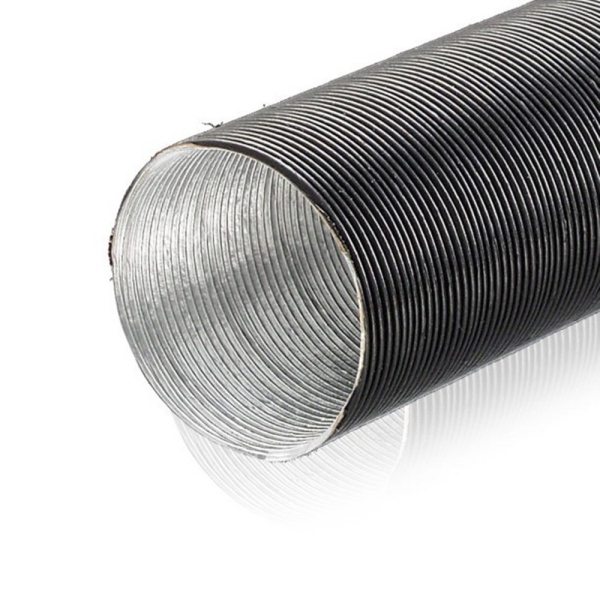

Dois produtos BSTFLEX relevantes têm sequências de parede diferentes. O PAK Flexible Air Duct Hose tem papel kraft por dentro, folha de alumínio no meio e uma película de PVC preto por fora. O produto PAP tem papel em ambos os lados da camada de alumínio. Uma solicitação de duto preto pode, portanto, indicar uma construção diferente, não simplesmente uma cor diferente.
| Construção | Sequência de camadas, de dentro para fora | O que o comprador deve confirmar |
|---|---|---|
| PAK | Papel kraft / folha de alumínio / película de PVC preto | Se a superfície de papel interior especificada e a película exterior correspondem ao conjunto HVAC aprovado, incluindo a temperatura e quaisquer requisitos de materiais da cabine. |
| PAP | Papel / folha de alumínio / papel | Se a montagem original requer papel em ambos os lados e se a instalação pretendida permanece dentro do escopo de uso interno documentado. |
| APK | Alumínio / papel / película de plástico | Se uma superfície interna de alumínio é realmente necessária; não substitua APK por PAK simplesmente porque as letras são semelhantes. |
O correspondenteTubo de Condutora de Ar Quente APKé uma construção separada. Não há razão para substituir uma sequência de parede por outra sem revisar a instalação e a especificação de material do cliente.
Meça o bocal da ventilação antes de selecionar o diâmetro interno da mangueira
Uma saída do desembaçador ou conector de AVAC geralmente apresenta um bocal externo no qual a mangueira se encaixa. Sua medida externa pode determinar o diâmetro interno necessário da mangueira. Mas onde um acoplador diferente ou arranjo de inserção for usado, essa suposição pode não se aplicar. Registre como a mangueira se fixa antes de tomar a decisão sobre o tamanho.
- Identifique ambas as pontas.Meça a conexão do soprador ou da caixa de distribuição e a ventilação de destino independentemente. Elas podem não ter tamanhos de bocal idênticos.
- Registre o tipo de conexão.Indique se a tubulação se encaixa sobre uma ponta, assenta em um recesso ou se conecta por meio de um adaptador.
- Verifique as seções ovais e cônicas.Anote as dimensões maior e menor e qualquer geometria de acoplamento não redonda.
- Meça o caminho percorrido.Inclua as curvas e o comprimento necessário em ambas as extremidades para um engate seguro; uma distância em linha reta pode ser enganosa.
- Verifique a folga ao redor.Confirme se a tubulação não será esmagada pelo painel, suportes de fiação, cabos de controle ou uma borda afiada próxima.
Após encaixar uma peça de teste, confirme se sua abertura interna permanece aceitável na curva mais fechada. Não confie apenas no diâmetro interno nominal da mangueira para provar que a instalação fornecerá o fluxo de ar necessário.
Por que os resultados da pesquisa mostram tamanhos em polegadas e métricos
Compradores de veículos clássicos e de pós-venda frequentemente pesquisam por dimensões em polegadas, como mangueira de desembaçador de 1-1/2 polegada, 2 polegadas, 2-1/4 polegadas ou 2-1/2 polegadas. Outros compradores usam milímetros. Esses termos são úteis para identificar um conector existente ou uma substituição, mas não constituem uma tabela de tamanhos universal para todos os veículos ou itens de estoque da BSTFLEX.
Para uma consulta de OEM, forneça o diâmetro interno real necessário em milímetros, a tolerância, os detalhes do conector e qualquer designação original em polegadas. Se um fornecedor propõe um equivalente nominal, aprove uma amostra ajustada em vez de aceitar apenas uma conversão arredondada.
O ajuste sob o painel é mais do que o diâmetro
| Problema de instalação | O que examinar | Evidência de aceitação sugerida |
|---|---|---|
| A mangueira dobra em uma curva | Raio disponível, comportamento da parede e a localização de suportes rígidos | Fotografia da rota instalada e inspeção de abertura na curva mais apertada |
| A mangueira solta-se do respiro | Comprimento de engate, condição da extremidade e método de retenção aprovado | Teste de montagem utilizando conexões representativas da produção |
| A saída do para-brisa recebe pouco ar | Formato dos dutos, uniões e o sistema de distribuição HVAC mais amplo | Comparação de fluxo de ar ou perda de pressão sob uma condição operacional acordada |
| A mangueira fricciona contra as peças adjacentes | Posições de suporte, movimento e contato na rota instalada | Avaliação de folga e inspeção após um teste de durabilidade acordado |
| A peça de reposição chega com o comprimento incorreto | Condição de medição relaxada, estendida ou comprimida | Desenho de comprimento de corte aprovado e condição de embalagem |
Para uma mangueira de reposição, fotografias do componente antigo são úteis, mas uma peça original pode ter sido esticada, cortada ou deformada durante anos de uso. Quando possível, compare-a com as conexões de encaixe do veículo e com o desenho de montagem aprovado.
Use requisitos de materiais específicos para a cabine
Os interiores de veículos podem impor requisitos de inflamabilidade, odor, emissões, envelhecimento térmico e outros. O padrão correto depende do mercado e da posição real do componente. Onde um requisito de inflamabilidade automotivo, como o FMVSS 302, se aplicar, solicite a comprovação relevante para a construção proposta; não presuma que todos os dutos de alumínio-papel ou cobertos com PVC tenham sido testados ou aprovados.
Da mesma forma, não importe uma classificação de temperatura de uma mangueira de aquecedor diferente, nem trate uma camada intermediária de alumínio como prova de que todo o laminado é adequado para uma superfície quente. O papel, o filme e quaisquer materiais de fixação devem ser considerados, cada um, no contexto da parede final e da instalação.
Limite de engenharia: Um duto flexível de desembaçador é um componente de direcionamento de ar. Ele não é uma mangueira de combustível, mangueira de fluido de arrefecimento pressurizado, cobertura de linha de freio ou conduto de exaustão de combustão meramente porque materiais relacionados aparecem em outro lugar em um catálogo de proteção térmica.
Aprovação de amostra para uma mangueira de ventilação do aquecedor OEM
Para produção repetida, solicite uma amostra que represente a construção de parede proposta e as condições de montagem. Um registro prático de aprovação deve cobrir os seguintes pontos:
- Identidade do material: PAK, PAP ou outra construção aprovada, com a sequência correta de camadas de dentro para fora.
- Dimensões acabadas: DI, envelope externo, comprimento e as tolerâncias dimensionais acordadas.
- Qualidade da extremidade cortada: sem material solto inaceitável, delaminação ou projeções afiadas nos conectores.
- Geometria instalada: abertura adequada após o roteamento através do painel e sem interferência com componentes próximos.
- Integridade da conexão: o método de retenção aprovado segura a mangueira sem danificar sua parede.
- Desempenho de distribuição de ar: resultados de qualquer teste exigido de fluxo ou perda de pressão no conjunto especificado.
- Comprovação exigida para materiais da cabine: documentação de teste aplicável para a construção exata, não para um produto não relacionado.
- Condição de fornecimento: as peças embaladas mantêm a forma e as extremidades aceitáveis quando desembaladas e instaladas.
Acorde os métodos de teste e os critérios de aprovação antes da avaliação. Uma mangueira visualmente bonita por si só não prova fluxo de ar, durabilidade ou conformidade.
Dois cenários de compra
Restauração de HVAC de carros clássicos
A prioridade geralmente é reproduzir o ajuste e o roteamento de uma mangueira de desembaçador deteriorada. Forneça as medições do conector de encaixe, fotografias sob o painel e a descrição original da parede. Evite alegar um encaixe veicular universal, a menos que ele tenha sido estabelecido.
Programa OEM de veículos ou equipamentos
A prioridade é a repetibilidade. Defina o código de construção, a condição de medição, a rota de instalação, a comprovação do material, o método de embalagem e os requisitos de controle de alteração antes de aprovar o fornecimento para produção.
O que enviar ao solicitar uma cotação
Informações sugeridas para a RFQ: aplicação (desembaçador de para-brisa, ventilação da cabine ou saída do aquecedor); diâmetro interno e tolerância; desenhos ou fotos da conexão; comprimento total e condição de medição; preferência de construção PAK ou PAP; faixa de temperatura de operação; acabamento desejado; requisitos relevantes de material da cabine; quantidade anual; quantidade de amostras; e método de embalagem.
Se o duto original não estiver disponível, forneça fotos de ambos os bicos conectores e da rota disponível. Se uma construção alternativa de camadas for proposta, identifique-a como uma substituição para análise de engenharia, em vez de uma substituição direta garantida.
Produtos BSTFLEX relacionados
Para dutos compostos revestidos de papel e cobertos com plástico preto, consulte a Mangueira de duto de ar flexível PAK. Para uma construção de papel/alumínio/papel destinada à ventilação interna adequada, consulte o Duto de ar de papel e alumínio PAP. Outras formas de dutos e proteção térmica estão listadas em Tubo de Proteção Térmica Aluminizado e Dutos de Ar Quente.
Solicite uma Mangueira para Duto de Desembaçador Automotivo Personalizada
A BSTFLEX aceita consultas de dutos com base em amostras e desenhos para conjuntos de direcionamento de ar automotivo. Envie as dimensões dos conectores, a localização pretendida na cabine, a construção de parede necessária e a quantidade de compra. O material proposto e a especificação de produção podem então ser analisados em relação aos seus requisitos de aprovação.
Envie o Desenho do seu Duto de HVAC ou Amostra de Substituição
FAQ: Mangueira de Duto de Aquecedor e Desembaçador Automotivo
O que é uma mangueira de duto de desembaçador?
É uma passagem de ar flexível que direciona a ventilação ou o ar aquecido através do sistema de HVAC do veículo em direção às saídas do desembaçador do para-brisa ou outras saídas de ar da cabine.
Uma mangueira de desembaçador de carro é a mesma coisa que uma mangueira de conduíte de ar quente do carburador?
Não. Uma mangueira de desembaçador distribui o ar da cabine, normalmente atrás do painel. Uma mangueira de conduíte de ar quente do carburador direciona o ar de admissão pré-aquecido de uma área de coletor de calor do motor em direção ao filtro de ar em motores mais antigos aplicáveis.
Qual é a diferença entre os dutos PAK e PAP?
Para os produtos BSTFLEX referenciados, o PAK possui papel kraft por dentro, alumínio no meio e um exterior de filme de PVC preto. O PAP possui papel por dentro e por fora da camada de alumínio. As construções não devem ser substituídas sem uma revisão da aplicação.
Como faço para selecionar o diâmetro correto do duto do aquecedor sob o painel?
Meça a geometria do conector de encaixe e confirme se a mangueira se encaixa sobre ou dentro da conexão. Em seguida, inspecione a amostra ajustada ao longo da rota proposta, incluindo quaisquer gargalos ovais e curvas fechadas.
Todos os dutos de ar flexíveis são aprovados para interiores de veículos?
Não. Os requisitos de material e desempenho dependem do veículo, do mercado e da instalação. Solicite a evidência aplicável para a construção exata do duto, incluindo qualquer teste de inflamabilidade necessário.
