Escudos Térmicos Metálicos para Turbocompressor OEM: Desenhos e Aprovação de Amostras

Um protetor térmico de turbocompressor pode corresponder a uma fotografia e ainda assim não representar os pontos de fixação na montagem final. Para um pedido OEM, o desenho precisa descrever mais do que apenas a carcaça visível. Deve identificar a peça fornecida, sua relação com o turbocompressor e as condições sob as quais uma amostra será aceita.

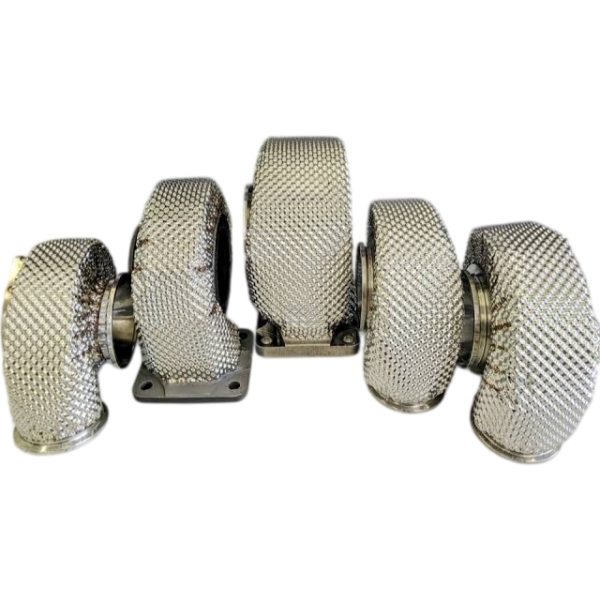

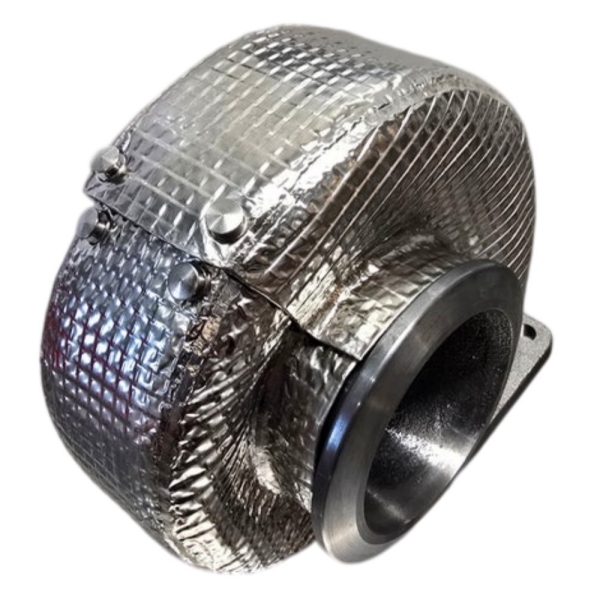

A BSTFLEX oferece umescudo térmico do turbocompressor estampadoPara projetos personalizados de blindagem metálica. Desenhos, amostras e fotografias de instalação podem ser submetidos para análise. Este guia concentra-se na preparação desses dados e na transformação do feedback das amostras em uma especificação de produção definida.

O sujeito é rígido e formado.escudo térmico metálico do turbocompressorMantenha o número da peça, os requisitos de construção e aceitação específicos para esse produto.

Identifique a montagem na qual o protetor deve ser encaixado.

Anote o número da peça do turbocompressor e a configuração real da instalação. Um nome genérico de família de turbocompressores não constitui uma especificação completa de compatibilidade. As conexões da turbina, a orientação da carcaça, os componentes do atuador e a tubulação ao redor precisam ser representados nas informações do projeto.

Para um projeto de substituição, diferencie a blindagem de referência do componente ao qual ela se encaixa. Identifique se a intenção é reproduzir uma peça existente, revisar sua cobertura, alterar seu material ou desenvolver um sistema de fixação diferente. Marque quaisquer danos ou distorções na amostra de referência, em vez de considerar todas as características medidas como intencionais.

Para uma nova instalação, forneça a versão mais recente da montagem. Uma proteção desenvolvida em torno de um suporte de atuador ou posição de saída de exaustão anterior não deve ser aprovada com base em um desenho que não represente mais o equipamento.

Emita um desenho da peça e uma vista de instalação simultaneamente.

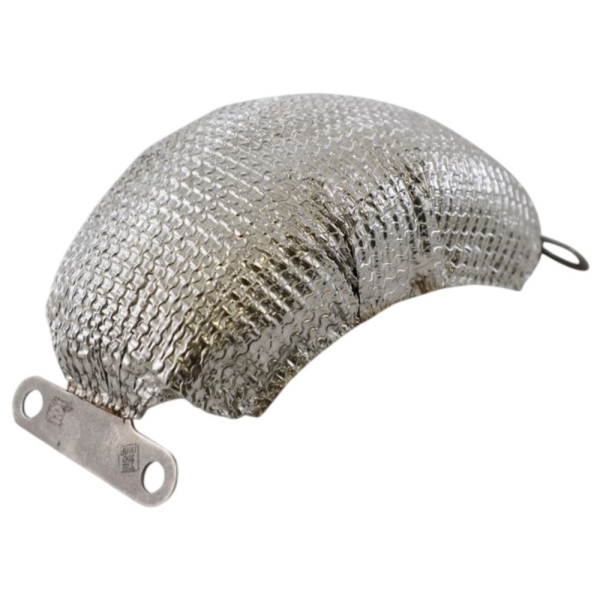

O desenho da peça define o que será fornecido.Mostre o perfil formado, as características de fixação, as aberturas, o formato das bordas e a composição do material. Identifique se os suportes, espaçadores e fixadores estão incluídos ou se devem ser fornecidos pelo cliente. Atribua referências próprias aos componentes montados, quando necessário.

A visualização da instalação define onde ela deve funcionar.Mostre a carcaça da turbina, as conexões de exaustão próximas, os componentes protegidos e o espaço disponível para a blindagem. Uma seção transversal da aproximação mais próxima pode ser mais informativa do que várias fotografias externas.

Identifique o componente sensível ao calor que está sendo protegido, seja um atuador, conector, mangueira ou painel adjacente. Em seguida, mostre a área de proteção proposta entre esse componente e a fonte de calor. Isso proporciona à análise do projeto um objetivo específico, em vez de uma simples instrução para cobrir a maior parte possível do turbocompressor.

Indique também as áreas que devem permanecer desobstruídas para permitir movimentação, refrigeração, inspeção e remoção. Mantenha as restrições do fabricante do equipamento. Uma reformulação do protetor não deve exigir um ajuste não aprovado do atuador nem uma alteração nas configurações calibradas do turbocompressor.

Consulte as características de montagem, não uma borda arbitrária da carcaça.

A questão funcional é se a proteção se encaixa corretamente na montagem. Peça ao engenheiro responsável que defina referências de inspeção que reflitam essa função, como uma face de montagem aprovada e elementos de localização. Indique quais dimensões controlam a relação entre os acessórios e a carcaça circundante.

Uma nota indicando que os furos devem corresponder à amostra deixa margem para interpretação. Substitua-a por um desenho controlado ou um dispositivo de inspeção acordado que estabeleça as posições dos furos, a orientação e a variação aceitável. Quando uma amostra permanecer como referência, identifique-a e registre como ela será posicionada durante a inspeção.

Defina se cada característica é verificada com a peça livre, apoiada ou fixada em um dispositivo previamente definido. Uma casca fina conformada pode ser puxada para uma posição diferente durante a fixação. A inspeção não deve mascarar uma forma incorreta aplicando uma força de montagem indefinida.

Não atribua a mesma tolerância rigorosa a todas as superfícies sem considerar sua função. Separe a precisão de fixação, as áreas críticas em termos de folga e os contornos externos não críticos. Confirme as tolerâncias viáveis ​​durante a revisão de fabricação, em vez de adicionar uma exigência de precisão genérica ao pedido de compra.

Inclua a vista em corte na especificação do material.

Uma solicitação de um protetor térmico de aço inoxidável para turbocompressor não especifica a classe, a espessura da chapa, o acabamento ou quaisquer camadas adicionais. Inclua esses requisitos no desenho ou na especificação anexa. Caso o material não esteja definido, informe as condições de operação e solicite uma proposta de construção antes de comparar orçamentos.

Para uma estrutura metálica isolada, mostre a disposição das camadas, os limites de cobertura, o fechamento das bordas e o acabamento final. Identifique se a espessura indicada se refere apenas ao metal ou à estrutura completa. Não aprove duas cotações como equivalentes quando uma inclui uma camada de isolamento e a outra cobre apenas uma única camada metálica.

Mantenha os requisitos térmicos separados das descrições dos materiais. Especifique o local da medição, a condição de operação e o limite de temperatura relevantes para a instalação. A designação do material, por si só, não estabelece a temperatura atingida por um conector protegido ou pela parte externa da blindagem instalada.

Quaisquer nervuras, frisos, relevos ou outros elementos de conformação também devem fazer parte do projeto acordado. Registre quais são essenciais e onde o fornecedor pode propor alterações. Uma proposta de fabricação deve ser revisada antes de se tornar um requisito de produção.

Pergunte: "O que a primeira amostra pretende comprovar?"

Uma amostra de ajuste preliminar e uma amostra para fins de produção respondem a perguntas diferentes. Uma amostra de ajuste pode ser útil para verificar a cobertura e o acesso enquanto a rota de fabricação ainda está sendo desenvolvida. Ela deve ser identificada como tal, incluindo quaisquer diferenças em relação ao material ou processo de produção proposto.

Para uma amostra destinada à produção, defina com precisão o quão fielmente as ferramentas, o material, a sequência de conformação e o método de montagem representam o fornecimento pretendido. Não assuma que uma amostra ajustada manualmente comprove a repetibilidade de uma peça estampada posterior.

A conformação pode produzir retorno elástico, deixando a chapa liberada com um formato diferente da superfície da ferramenta. Consequentemente, verificar apenas a geometria nominal da ferramenta não substitui a inspeção da peça acabada. Confirme quais medidas de amostra serão repetidas nas peças fabricadas pelo processo de produção planejado.

Essas são questões a serem resolvidas durante a elaboração do orçamento. Elas não prescrevem um método de ferramental específico para cada projeto, nem pressupõem que um determinado processo já tenha sido aprovado.

Separe as três decisões no registro de aprovação.

Acesso adequado e de serviço

Registre se a amostra se encaixa na revisão de montagem especificada, se localiza nos pontos de montagem aprovados e se há folga em relação às peças adjacentes. Inclua o acesso aos fixadores e o caminho necessário para remover a proteção para manutenção. Anote qualquer ajuste manual feito durante o teste; uma amostra ajustada não é uma referência de produção inalterada.

Verifique as folgas necessárias durante o movimento operacional definido pelo projetista do equipamento. Um encaixe a frio bem-sucedido é apenas uma parte da avaliação, não comprovando o desempenho durante a operação.

Requisitos térmicos e de durabilidade

Defina quem realizará cada teste, onde será realizado e quais resultados são necessários. Defina a carga operacional, as condições ambientais, o fluxo de ar, a duração da exposição e os pontos de medição. Inclua as condições pós-desligamento quando forem relevantes para os requisitos térmicos.

Avalie a temperatura do componente protegido, não apenas do centro da blindagem. Para requisitos de durabilidade, especifique a vibração, os ciclos térmicos ou a avaliação ambiental aplicáveis, em vez de solicitar um teste de serviço pesado indefinido.

Após o desligamento seguro, resfriamento e isolamento, solicite que pessoal qualificado inspecione as áreas acordadas em busca de marcas de contato, fissuras, folga na retenção ou alterações permanentes no encaixe. Registre os limites e o método de inspeção antes do teste. Não descreva uma característica não testada como aprovada.

Lançamento de produção

Registre a revisão de desenho aceita, a especificação do material, a construção, os requisitos de inspeção e a identificação da amostra. Inclua quaisquer desvios e a pessoa ou organização responsável por aceitá-los.

A aprovação de ajuste, a aprovação de desempenho e a liberação para produção devem ser registradas separadamente.Uma amostra pode ser aceita para ajuste enquanto um teste térmico permanece em aberto. Manter essas decisões distintas evita que um breve e-mail de aprovação seja interpretado como aceitação de todos os requisitos.

Reinserir as alterações de teste no desenho.

Considere um teste hipotético no qual a borda de uma proteção é cortada para alcançar uma conexão de exaustão e um orifício de montagem é alargado para facilitar a montagem. A amostra revisada pode encaixar, mas o desenho original não descreve mais o que foi avaliado.

Registre a borda revisada, a geometria do furo e a folga afetada. Verifique se essas alterações modificam a cobertura, a retenção ou o processo de fabricação. Atualize o desenho e identifique se outra verificação de ajuste ou desempenho é necessária antes da liberação.

Utilize a mesma abordagem de controle de alterações quando um cliente revisar o layout do turbocompressor após a aprovação da amostra. Um novo suporte, um sensor reposicionado ou uma conexão de saída diferente devem desencadear uma revisão das características da blindagem afetadas, e não a suposição de que a peça anterior ainda seja adequada.

Para programas que utilizam um separadoprotetor térmico do coletor de escapeIdentifique o limite entre os dois componentes metálicos no desenho de montagem. Defina seus respectivos escopos de fornecimento e qualquer interface que necessite de revisão conjunta.

Solicite um orçamento com base em um escopo de aprovação definido.

Para umescudo térmico personalizado para turbocompressorEnvie o desenho da peça ou amostra de referência, informações sobre a montagem instalada, requisitos térmicos e quantidade pretendida. Indique se o pedido abrange uma amostra de ajuste preliminar, amostras para produção, fornecimento repetido ou todas as três etapas.

Solicite ao fornecedor do orçamento que identifique a construção proposta, os componentes incluídos, as premissas de ferramentas, o escopo da inspeção e quaisquer dúvidas técnicas em aberto. Especifique os registros de materiais, relatórios dimensionais ou documentos de aprovação do cliente necessários nesta etapa, para que sua disponibilidade e abrangência possam ser confirmadas.

A BSTFLEX analisa os requisitos baseados em desenhos e amostras por meio de seuescudo térmico do turbocompressor personalizado com estampa.produto. Para outros componentes rígidos moldados, navegue peloprotetores térmicos para estampagem de metalcategoria.

Envie o desenho do seu protetor térmico do turbocompressor para a BSTFLEX.Considerando a revisão da montagem, a quantidade de amostras e os requisitos de aprovação, identifique as informações confirmadas e os detalhes que ainda precisam de revisão de engenharia para que a proposta atenda às necessidades do projeto em si.
