Manta de isolamento em fibra de vidro para silenciador deve ser adquirida com base em mais do que apenas a espessura. Para a produção repetida de silenciadores de escapamento, o comprador também precisa definir a construção do material, a massa por unidade de área, as dimensões de corte, a quantidade instalada e a forma como cada peça se encaixa ao redor do núcleo perfurado.
Uma manta de 10 mm de uma especificação não é automaticamente equivalente a outra manta de 10 mm. Os dois materiais podem conter quantidades diferentes de fibra de vidro, usar diferentes aglutinantes ou estruturas de fibra e exigir áreas de corte diferentes para fornecer o peso de enchimento aprovado.

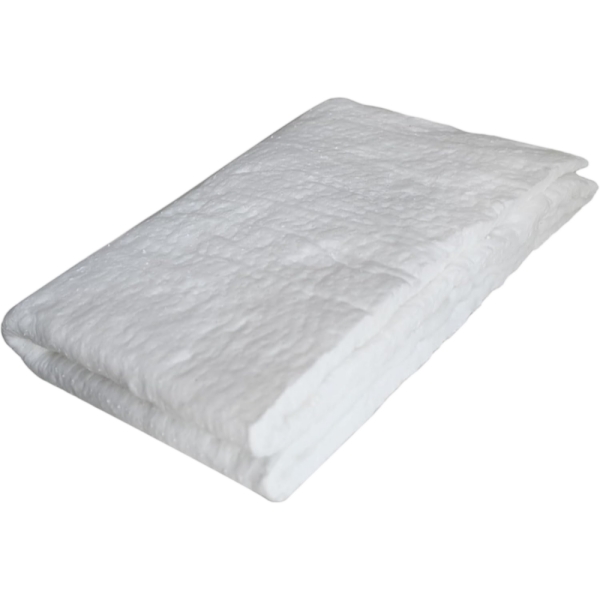

A BSTFLEX fornece Fiberglass Exhaust Muffler Packing com dimensões personalizáveis e também oferece Fiberglass Exhaust Silencer Packing para montagem de silenciadores à base de mantas e chapas. Este guia concentra-se em transformar esses materiais em uma especificação de compra e corte OEM repetível.
A espessura é útil para verificar o encaixe, mas não indica ao setor de compras quanta fibra de vidro está presente em uma chapa.
Para uma especificação completa de fiberglass exhaust packing mat, defina pelo menos:
Isso separa três questões que geralmente são misturadas: quão espesso o material é, quanto material está contido em uma dada área e quanto material o silenciador acabado requer.
Uma manta de isolamento para silenciador pode ser descrita pela espessura em milímetros e pelo peso por unidade de área em gramas por metro quadrado. Esses valores estão relacionados à construção do material, mas um não pode ser calculado de forma confiável a partir do outro sem informações adicionais.
| Especificação | O que ela descreve | Por que o setor de compras precisa dela |
|---|---|---|
| Espessura | A profundidade nominal da manta sob uma condição de medição definida. | Ajuda a avaliar o encaixe inicial, a contagem de camadas e a folga disponível. |
| Peso por unidade de área | A massa de material por unidade de área, comumente expressa em g/m2. | Permite calcular o peso de uma peça cortada a partir de sua área. |
| Dimensões da peça | A largura e o comprimento úteis de um componente cortado. | Determina a cobertura e a área total fornecida. |
| Peso da peça | A massa de material contida em um componente cortado. | Fornece um valor mensurável de produção e inspeção de recebimento. |
| Densidade instalada | A massa de fibra aprovada dividida pelo volume líquido alocado para o empacotamento. | Ajuda a controlar a especificação completa do empacotamento instalado. |
Não use a espessura nominal como substituto para o peso de enchimento. Duas mantas podem parecer igualmente espessas quando relaxadas, mas contêm quantidades diferentes de fibra de vidro.
O material fibroso pode comprimir facilmente. Portanto, uma medição de espessura precisa de uma condição definida.
Pergunte se o valor se refere a:
Esses valores não devem ser tratados como intercambiáveis.
Para um desenho de OEM, use a condição de medição acordada durante a aprovação da amostra. Se um inspetor de produção usar uma força de compressão diferente da do fornecedor, a mesma manta aceitável poderá produzir uma espessura medida diferente.
Quando o material tem uma gramatura definida, o peso nominal do material em uma peça retangular pode ser calculado a partir de:
Peso da peça cortada = largura × comprimento × gramatura.
Quando a largura e o comprimento são inseridos em metros e a gramatura é expressa em g/m2, o resultado é em gramas.
Apenas como exemplo, assuma que um material aprovado possui:
O peso nominal da peça seria:
0,35 × 0,50 × 800 = 140 g.
Estes números são apenas exemplos de cálculo. Eles não são especificações padrão de produtos BSTFLEX ou quantidades recomendadas de enchimento de silenciadores.
Confirme também se a gramatura cotada se refere apenas à fibra de vidro ou à manta completa, incluindo aglutinante, costura ou outros constituintes.
Um desenho útil de custom cut muffler packing começa com a montagem interna em vez do tamanho da folha de estoque disponível.
Forneça:
O padrão de corte deve mostrar como o material entra no silenciador e onde sua costura ou sobreposição estará localizada.
Para um design cilíndrico simples, uma folha retangular pode ser suficiente. Para silenciadores ovais, de núcleo descentralizado ou escalonados, várias peças ou um padrão de corte moldado podem oferecer um melhor controle.
A disposição das costuras afeta a quantidade de material e a espessura local.
Um junta de topocoloca as duas extremidades cortadas juntas sem sobreposição intencional. Umsobreposiçãosobrepõe uma parte do tapete sobre a outra, aumentando a quantidade de material nessa área local.
Não deixe esta decisão inteiramente a cargo do operador de montagem. Se for necessário sobreposição, defina:
Uma linha de produção não deve compensar uma folha curta aumentando a sobreposição em outro lugar ou compensar uma folha sobredimensionada removendo uma faixa não medida.
Alguns silenciadores podem ser embalados com uma camada de manta. Outros podem usar várias camadas devido à quantidade de material necessária, à geometria ou à construção de embalagem aprovada.
Quando mais de uma camada for usada, identifique cada peça no desenho de corte. Uma especificação como "duas camadas de fibra de vidro" fica incompleta se as camadas usarem tamanhos, posições de juntas ou materiais diferentes.
Por exemplo, uma instrução de montagem pode identificar:
Mantenha esses pesos de componentes separados sempre que possível. Isso torna as alterações de engenharia posteriores mais fáceis de avaliar.
Uma carcaça oval não requer automaticamente enchimento solto. Uma manta de embalagem de silenciador de fibra de vidro ainda pode ser usada se o padrão de corte e o método de instalação reproduzirem a distribuição aprovada.
Para um núcleo deslocado, um lado da câmara pode ter uma folga radial substancialmente menor do que o outro. Um revestimento uniforme ao redor do núcleo pode, portanto, comprimir de maneira diferente após a inserção.
Durante o desenvolvimento da amostra, inspecione:
Se forem necessárias peças cortadas adicionais para preencher regiões específicas, identifique-as como peças separadas, em vez de pedir aos operadores para adicionarem retalhos aleatórios.
O corte de chapas gera retalhos. Eles pertencem aos cálculos de rendimento de produção, mas não devem ser inseridos automaticamente em outro silenciador.
Separe:
o material adquirido para o lote de produção
do
material aprovado para cada silenciador acabado.
Quando os retalhos forem reutilizáveis em um segundo número de peça aprovado, documente esse plano de corte. Caso contrário, classifique-os de acordo com o procedimento acordado de sucata ou reciclagem.
Adicionar peças pequenas simplesmente para evitar desperdício pode alterar a densidade local e a distribuição do material, mesmo quando o peso total do silenciador permanece próximo ao alvo.
Um preço menor por metro quadrado nem sempre resulta em um custo de material menor por silenciador.
Calcule quantas peças aprovadas podem ser cortadas a partir da largura e do comprimento reais fornecidos.
Para um layout retangular:
Utilização de material = área total das peças cortadas aprovadas / área da chapa adquirida.
O resultado prático também deve considerar o corte de bordas, a espessura do corte (kerf) quando relevante, defeitos e restrições de orientação.
Por exemplo, uma largura de estoque que parece maior pode gerar mais desperdício lateral inutilizável se as dimensões dos componentes aprovados não se encaixarem de forma eficiente.
Ao solicitar uma cotação de OEM, forneça as dimensões finais de corte para que o fornecedor possa comparar:
| Opção de compra | Trabalho restante no cliente | Fatores de custo importantes |
|---|---|---|

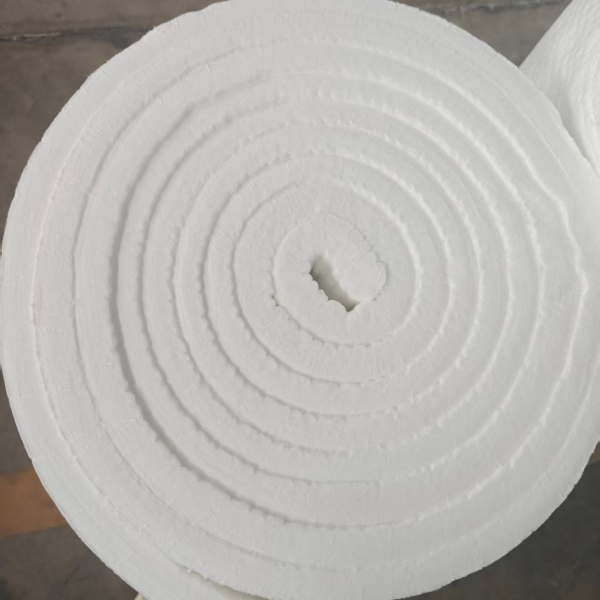

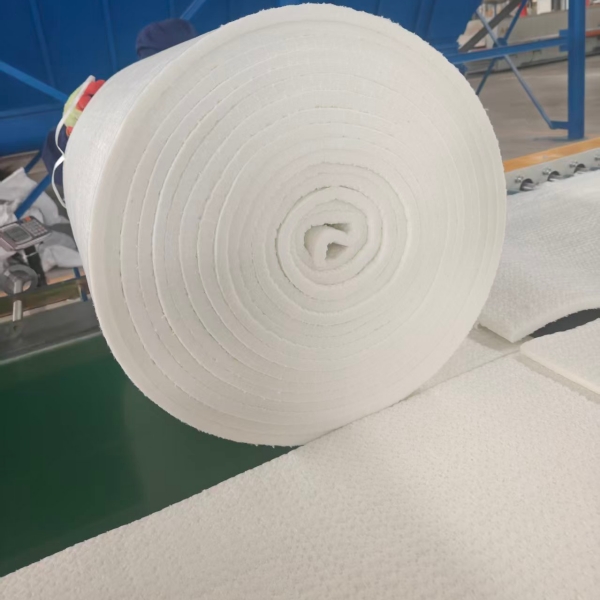

| Rolos completos | Corte, identificação, gestão de desperdício e pesagem de componentes. | Preço do rolo, mão de obra de corte, rendimento e manuseio de estoque. |
| Folhas padrão | Apara final ou corte no molde aprovado. | Tamanho da folha, área útil e material restante. |
| Retângulos pré-cortados | Posicionamento e qualquer embrulho ou fixação especificados. | Preço por peça, tolerância dimensional e quantidade de embalagem. |
| Peças com formatos personalizados | Principalmente montagem e inspeção. | Método de corte, ferramental quando necessário, alocação de desperdício e quantidade do pedido. |
O melhor formato de fornecimento depende do volume de produção e do equipamento existente. Uma fábrica com corte automatizado pode preferir material em rolo. Uma linha que monta um silenciador estável e repetitivo pode obter melhor controle com peças cortadas individualmente.
Para produção recorrente, a inspeção de recebimento deve verificar valores que estejam diretamente relacionados ao componente aprovado.
Os possíveis campos de inspeção incluem:
Se o peso por unidade de área fizer parte da especificação de compra, acorde o tamanho da amostra e o método de cálculo. Uma única peça de teste pequena pode não representar o rolo de produção completo, a menos que o plano de amostragem estabeleça isso.
Não estabeleça limites de aceitação a partir de uma única amostra selecionada aleatoriamente. Acorde as tolerâncias durante a aprovação do produto e conecte-as ao desenho ou à especificação de compra.
Uma manta de fibra de vidro pode ser formada mecanicamente, aglutinada, costurada ou produzida por outro processo. Esses constituintes podem afetar o manuseio e o aquecimento inicial.
Peça ao fornecedor para identificar qualquer aglutinante ou material de suporte que permaneça no produto.
Não aplique a temperatura máxima da fibra de vidro diretamente a:
Forneça as condições de operação contínuas e de pico com o local de medição ao solicitar uma revisão de material.
Uma manta de vedação de escape convencional não deve ser descrita automaticamente como autoexpansível.
A BSTFLEX oferece separadamente uma folha de vedação de escape expansível que utiliza uma construção de filamento contínuo compactado com retenção termorresponsiva. Esse produto possui um mecanismo de liberação e um processo de instalação específicos.
Se o seu requisito atual for simplesmente uma manta de fibra de vidro com espessura definida e dimensões cortadas, mantenha esse requisito separado. Não adicione terminologia de liberação de calor, a menos que a construção fornecida realmente a utilize.
A BSTFLEX fornece várias opções de enchimento de fibra de vidro para silenciadores de escapamento.
Para enchimento à base de fio ou fibra contínua, consulte Enchimento de Silenciador de Escapamento de Fibra de Vidro e Enchimento de Silenciador de Escapamento de Vidro E.
Para um processo de enchimento medido, consulte Enchimento de Silenciador Solto de Fibra de Vidro.
Para montagem de OEM que requer fibra de vidro contida, consulte o Meia de Enchimento de Silenciador de Fibra de Vidro com Saco de Tela de Vidro Tecida.
A escolha mais ampla entre fio, manta e enchimento solto é abordada no guia de seleção de enchimento de exaustão de fibra de vidro da BSTFLEX. Esta página foca especificamente em tornar o fornecimento de mantas mensurável e repetível.
| Campo da RFQ | Informação a Fornecer |
|---|---|
| Aplicação | Motocicleta, ATV, UTV, automotivo, exaustão de alto desempenho ou silenciador industrial. |
| Material de vidro | Grau necessário ou referência de material aprovado existente. |
| Construção da manta | Forma da fibra e quaisquer requisitos conhecidos de aglutinante, costura ou suporte. |
| Espessura | Valor nominal e condição de medição exigida. |
| Peso por área | Valor alvo e se refere à fibra ou à manta completa. |
| Dimensões de corte | Largura, comprimento, padrão moldado e revisão do desenho. |
| Peso da peça | Alvo aprovado ou faixa aceitável quando definida. |
| Layout de montagem | Contagem de camadas, sobreposição, localização da costura e folga nas extremidades. |
| Condições operacionais | Temperaturas contínuas e de pico com locais de medição. |
| Requisito comercial | Quantidade de amostra, volume de produção, embalagem e rotulagem. |
Envie o desenho do silenciador ou as dimensões internas quando o padrão de corte ainda precisar de desenvolvimento. A BSTFLEX pode analisar requisitos baseados em desenhos e amostras através do seu serviço de fabricação de enchimento de silenciador OEM.
Não. A espessura por si só não define a quantidade ou o desempenho acústico do enchimento. Compare a construção do material, o peso por área, a quantidade instalada e o espaço disponível dentro do silenciador.
A espessura é uma dimensão linear. A densidade relaciona massa com volume. O peso por área relaciona massa com área. Mantenha essas medições separadas ao comparar materiais.
A BSTFLEX pode discutir dimensões personalizadas para projetos adequados. Forneça o tamanho de corte ou o desenho, os requisitos de material, a quantidade de amostra e a demanda de produção para que o requisito de corte possa ser analisado.
Use a especificação aprovada de corte e montagem. Alguns projetos podem usar uma sobreposição definida, enquanto outros podem usar uma junta de topo ou várias peças. Não selecione a sobreposição por uma regra universal.
O peso igual é apenas um ponto de comparação. A construção da fibra e a distribuição instalada diferem, portanto, a manta proposta deve ser validada no silenciador real antes da produção repetida.
Para uma cotação, envie à BSTFLEX o tipo de fibra de vidro necessário, espessura nominal, gramatura quando especificada, dimensões de corte e quantidade de preenchimento a seco. Inclua a seção transversal do silencioso ou as dimensões internas se o padrão de corte ainda precisar ser desenvolvido.
