A classificação de temperatura da isolação do escapamento de um aquecedor a diesel não é a temperatura que você pode esperar na parte externa da capa instalada.Um material pode tolerar sua exposição especificada ao calor enquanto a montagem acabada permanece muito quente para contato com pessoas, fiação, acabamentos ou outros componentes sensíveis à temperatura.
Para fabricantes de kits de aquecedores, conversores de veículos e instaladores navais, essa distinção altera a questão de compra. Em vez de perguntar apenas qual calor a isolação consegue suportar, pergunte quais temperaturas a montagem instalada deve manter, onde essas temperaturas serão medidas e sob quais condições de operação.
Este guia concentra-se na interpretação de classificações e na especificação de verificações térmicas para isolamento térmico de escapamento de aquecedor a diesel e capas de isolamento. Para a seleção mais ampla de proteções deslizantes, costuradas e revestidas, consulte o guia de isolamento de escapamento de aquecedor a diesel.
Identifique qual temperatura a especificação descreve
Um sistema de escapamento possui vários locais de temperatura. Um número registrado dentro do fluxo de gás de escape não pode ser usado como se fosse a temperatura da parede do tubo, da superfície de isolamento ou do painel adjacente. Cada local responde a uma pergunta de engenharia diferente.
| Temperatura | O que ela descreve | O que ela ajuda a estabelecer |
|---|---|---|
| Temperatura do gás de escape | O gás que flui dentro do tubo de escapamento de metal. | As condições térmicas geradas pelo aquecedor; não é uma medição direta do exterior da capa. |
| Temperatura da parede do tubo | A superfície de metal sob a isolação em uma posição definida. | A exposição local experimentada pela isolação na interface do tubo. |
| Temperatura da superfície externa do isolamento térmico | A parte externa exposta da capa ou cobertura instalada. | A condição de superfície relevante para o risco de contato e transferência de calor ao redor. |
| Temperatura do componente próximo | Um local selecionado na fiação, acabamento, painel ou outro componente protegido. | Se esse componente permanece dentro de suas próprias condições de serviço permitidas. |
| Temperatura ambiente local | O ar ao redor em uma posição documentada, longe do contato direto com peças quentes. | O ambiente no qual as outras leituras foram obtidas. |
Especifique a posição de medição, bem como a temperatura. Uma leitura tirada ao lado de uma conexão de metal exposta não deve ser comparada com uma leitura tirada no meio de uma seção reta totalmente coberta.
Separe as classificações contínuas da exposição de curto prazo
Uma classificação de temperatura contínua diz respeito à exposição sustentada sob a especificação de material declarada. Uma classificação de pico ou intermitente diz respeito a um período de exposição limitado. Nenhuma das duas deve ser interpretada sem a duração, as condições de teste e os critérios de aceitação por trás delas.
Pergunte quais propriedades devem permanecer aceitáveis após o aquecimento. Integridade visual, flexibilidade, estabilidade dimensional e a capacidade de reter a cobertura são requisitos diferentes. Uma amostra que não queimou visivelmente não demonstrou necessariamente um desempenho de serviço de longo prazo adequado.

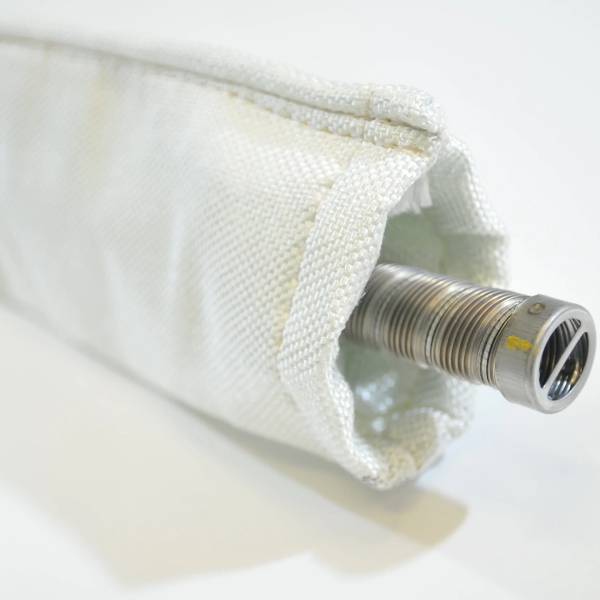

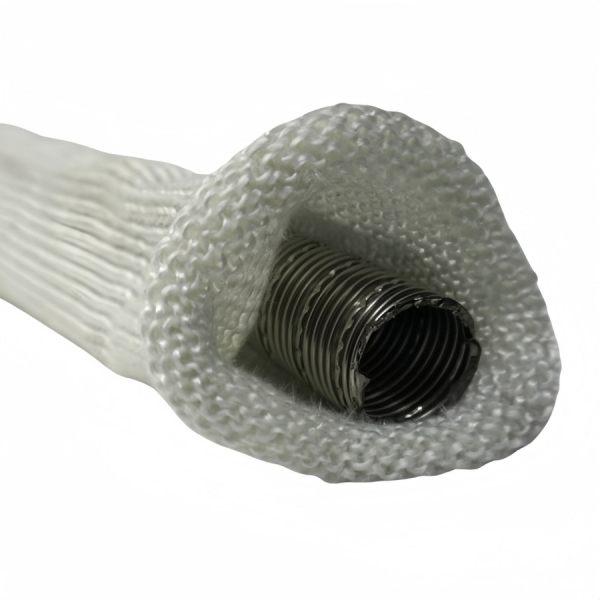

O BSTFLEX Diesel Heater Exhaust Insulation Lagging utiliza uma construção de fibra de vidro E tricotada. Para uma especificação de produção, confirme o grau da capa selecionada e seus limites de exposição documentados em vez de aplicar um valor genérico de temperatura de fibra de vidro a cada produto acabado.

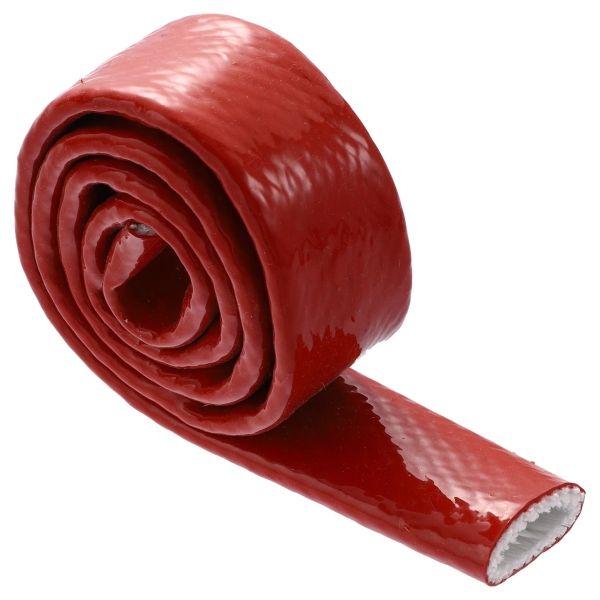

Onde uma montagem inclui um revestimento, jaqueta externa, costura ou componentes de retenção, avalie esses materiais em suas próprias temperaturas locais. Uma classificação para a fibra base não qualifica automaticamente a montagem completa.
Por que a mesma capa pode dar diferentes temperaturas de superfície
Uma designação de material não descreve todo o caminho de transferência de calor. Duas instalações usando a mesma capa de escapamento de fibra de vidro podem diferir na entrada de calor, cobertura, fluxo de ar ao redor e temperatura do compartimento.
Espessura instalada e cobertura
Registre a condição da luva após o ajuste. Alongamento, compressão local, folgas ou franzimento podem alterar o caminho térmico. A espessura nominal da parede por si só não descreve todas as posições ao redor de uma curva ou suporte.
Temperatura da tubulação e ciclo de operação
Compare condições equivalentes de operação do aquecedor. Uma leitura coletada durante o aquecimento não deve ser apresentada como se descrevesse a operação contínua ou a temperatura mais alta atingida durante o ciclo completo.
Movimento do ar e condição do invólucro
Uma bancada de teste aberta e um compartimento de equipamento fechado têm condições diferentes de rejeição de calor. Documente a ventilação e a posição do painel de acesso sem obstruir o fluxo de ar necessário do aquecedor.
Conexões metálicas locais
Conexões, suportes e transições descobertas podem criar condições térmicas diferentes da seção de tubulação isolada. Avalie a rota montada em vez de selecionar apenas o ponto de medição mais frio.
Especifique o desempenho da montagem instalada, e não apenas a resistência à temperatura do têxtil. Um registro de aceitação útil conecta a identidade do material, a geometria de instalação, as condições de operação e as temperaturas medidas.
Construa a Verificação Térmica em Torno da Instalação Real do Aquecedor
O texto a seguir é uma proposta de estrutura para um plano de qualificação ou comparação de OEM, não sendo um padrão de teste universal. O fabricante do aquecedor e o engenheiro de sistemas responsável devem aprovar as condições de operação, a disposição dos sensores e os limites de aceitação antes dos testes.
| Variável de teste | Registrar ou controlar | Motivo |
|---|---|---|
| Configuração do aquecedor | Modelo do aquecedor, configurações relevantes e sequência de operação. | Diferentes entradas de calor podem mascarar o efeito do isolamento. |
| Conjunto de escape | Material da tubulação, geometria, conexões, suportes e seções cobertas. | A comparação deve utilizar uma instalação equivalente. |
| Amostra de isolamento | Referência do material, identificação do lote, cobertura instalada e método de retenção. | O resultado precisa ser rastreável até a construção testada. |
| Ambiente circundante | Temperatura ambiente local, ventilação e condição do invólucro. | Alterações no ambiente circundante afetam a transferência de calor. |
| Arranjo de medição | Tipo de sensor, faixa, método de fixação e posições de medição marcadas. | Os resultados devem descrever locais e métodos comparáveis. |
| Duração do teste | Período de aquecimento, intervalo de observação, critério de estabilidade acordado e observação de desligamento, quando relevante. | Um instantâneo breve pode perder um máximo de temperatura posterior. |
| Critérios de aprovação | Limites de superfície e de componentes específicos do projeto, incluindo a incerteza de medição. | Uma leitura de temperatura não constitui uma decisão de aprovação/reprovação até que os critérios estejam definidos. |
Utilize pessoal qualificado e uma configuração de teste controlada. Não opere uma instalação sem a proteção necessária simplesmente para obter uma comparação com tubulação nua. Onde o plano aprovado permitir testes comparativos, altere uma variável definida de cada vez e mantenha as outras condições consistentes.
Tome Cuidado ao Medir Superfícies Metálicas Refletivas
Termômetros infravermelhos e câmeras térmicas inferem a temperatura a partir da radiação emitida. Superfícies de aço inoxidável brilhante e alumínio podem produzir leituras enganosas quando a emissividade e a radiação refletida não são tratadas corretamente. A mesma configuração do instrumento não deve ser usada automaticamente para metal nu, tecido de fibra de vidro e uma jaqueta externa revestida.
Para testes de aceitação, utilize um método de medição adequado para a superfície real. Isso pode envolver sensores de contato instalados corretamente ou um método infravermelho validado para essa superfície e faixa de temperatura. Registre as configurações do instrumento, o tamanho do alvo e a distância de medição, quando relevante.
Não coloque fita isolante comum ou um marcador adesivo não qualificado em um tubo de escape quente apenas para criar um alvo de medição. Qualquer tratamento de superfície ou material de fixação deve ser classificado para sua exposição local e não deve comprometer a instalação.
Não Converta uma Classificação de Material em uma Afirmação de Segurança ao Toque
Equipamentos isolados ainda podem causar queimaduras por contato. O risco de contato depende de mais do que um único número de temperatura: o material da superfície, a duração do contato and a interação esperada do usuário também importam. Uma manga que permanece intacta durante uma exposição a alta temperatura não prova que seu exterior seja seguro para manuseio.
Onde as pessoas puderem tocar na área de escape durante o uso ou manutenção, defina o cenário de contato e qualquer requisito de proteção durante o projeto. Não valide uma superfície quente tocando nela. O acesso para manutenção deve seguir as instruções de desligamento e resfriamento do aquecedor.
O limite de temperatura de um componente próximo é outro requisito separado. Uma capa de cabo, conector de plástico e painel interior podem ter condições admissíveis diferentes; use as especificações de componentes aplicáveis em vez de um único limite geral para todo o compartimento.
Escreva um Requisito de Aceitação Que Possa Ser Verificado
Uma consulta como "manga de escape de alta temperatura" identifica uma família de produtos, mas não define um resultado térmico. Um requisito mais útil descreve tanto a adequação do material quanto as condições operacionais pretendidas.
Exemplo de texto de especificação: O conjunto de isolamento de escape deve ser avaliado no aquecedor aprovado e na configuração de escape. Registre as temperaturas da interface do tubo, da superfície externa do isolamento, do ambiente local e do componente adjacente designado ao longo da sequência operacional acordada. As temperaturas máximas medidas devem atender aos limites específicos do projeto após contabilizar a incerteza de medição. Após os ciclos térmicos acordados, inspecione a cobertura, a retenção e a condição física. Registre a referência do material testado, as dimensões de instalação e qualquer desvio da configuração aprovada.
O projeto deve fornecer os limites reais, a contagem de ciclos e a sequência operacional. Esta redação não implica que um produto BSTFLEX específico já tenha passado pelo teste de um cliente ou possua uma aprovação de instalação específica.
Relate a Redução de Temperatura Sem Exagerar no Resultado
Uma declaração como "reduz a temperatura em 70%" não é significativa sem uma referência definida, local de medição e condição de teste. Uma porcentagem calculada diretamente a partir de leituras em Celsius é especialmente inadequada como uma medida geral de eficácia do isolamento porque o ponto zero em Celsius não é uma referência térmica absoluta.
Prefira um relatório que mostre as temperaturas medidas, a diferença entre leituras comparáveis, as condições ambientais locais e a incerteza do teste. Declare se a comparação diz respeito à parte externa da manga, a um painel próximo ou a outro ponto definido. Não apresente uma redução em um local como garantia para todos os componentes próximos ou todos os modos de operação do aquecedor.
O Desempenho Térmico Não Substitui a Folga ou a Vedação do Escape
Siga os requisitos do fabricante do aquecedor para roteamento de escape, separação, penetrações, suportes e descarga. Uma manga de isolamento não permite automaticamente uma folga menor, contato com linhas de combustível ou fiação, ou roteamento por um espaço de outra forma inadequado.
O tubo de escape de metal e as juntas aprovadas contêm os gases de combustão. O isolamento têxtil não é um reparo estanque a gás e não deve ser usado para cobrir uma conexão com vazamento em vez de corrigi-la. A integridade da junta e a proteção térmica exigem verificações separadas.
Para instalações em barcos, avalie o arranjo de escape marítimo especificado em vez de tratar uma manga como aprovação para uso abaixo do convés. Mantenha funcionais os dispositivos de drenagem, acesso para inspeção e ventilação exigidos.
Verifique a Manga Novamente após o Ciclismo Térmico
Como parte proposta de um plano de qualificação, compare a instalação antes e depois dos ciclos de aquecimento acordados. Procure por movimento para longe da seção protegida, tubo exposto, afinamento nos suportes, bordas danificadas ou alterações que impeçam a manga de permanecer em sua posição pretendida.
Registre a umidade, contaminação por óleo ou outra exposição de serviço separadamente do teste térmico a seco. Um resultado de resistência ao calor não estabelece resistência intempéries, resistência a contaminantes ou vida útil. Onde essas condições importam, inclua evidências de material apropriadas e avaliação adicional nos requisitos do projeto.
Adquira o Tubo e o Isolamento como Componentes Distintos

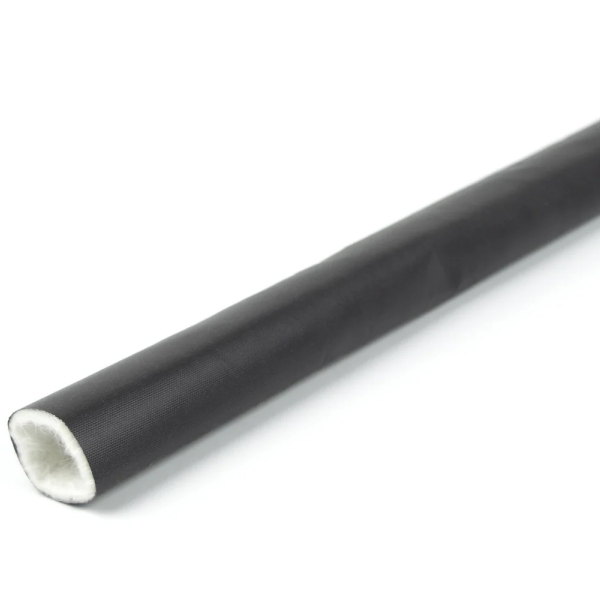

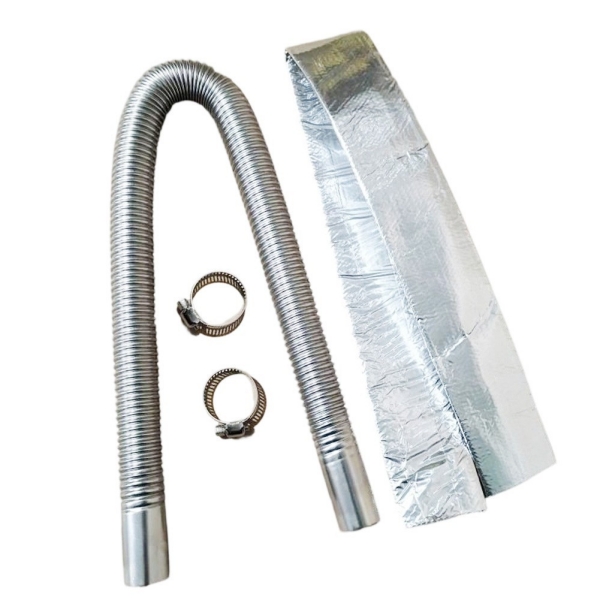

A BSTFLEX lista Mangueira de Escape Flexível de Aço Inoxidável para Aquecedor a Diesel para o roteamento de escape e o produto de isolamento de fibra de vidro tricotada separado para proteção térmica externa. Especifique ambos os componentes para que a geometria do tubo, o ajuste da manga e o envelope de instalação disponível possam ser revisados juntos.
A gama mais ampla de tubos de proteção térmica e dutos de ar quente também contém produtos para outras partes do sistema do aquecedor. Mantenha as descrições dos pedidos separadas: o isolamento do duto de ar quente da cabine e o isolamento do escape de combustão não são intercambiáveis apenas porque ambos são chamados de isolamento de aquecedor.
Envie as Condições Operacionais com a Sua Consulta de Isolamento de Escape
Para uma revisão de isolamento de escape de aquecedor, forneça a identificação do aquecedor, diâmetro externo do tubo de escape, comprimento coberto, fotos da instalação e folga disponível. Adicione a temperatura conhecida do tubo ou requisito de exposição, faixa ambiente local, ciclo operacional esperado e quaisquer limites especificados para superfícies acessíveis ou componentes próximos.
Para fornecimento OEM, identifique a quantidade de amostra necessária, quantidade de produção, formato de embalagem e documentos técnicos necessários para aprovação. Confirme a construção proposta e as evidências disponíveis antes de liberar a especificação de produção.
Envie Sua Especificação de Isolamento de Escape para a BSTFLEX
FAQ: Classificações de Temperatura do Isolamento de Escape do Aquecedor
Uma classificação de alta temperatura significa que uma manga de escape é segura para tocar?
Não. Uma classificação de exposição do material não indica a temperatura da superfície externa da manga instalada. O risco de contato deve ser avaliado para a superfície real, condições operacionais e provável duração do contato.
Quanto o isolamento do escape do aquecedor a diesel diminuirá a temperatura da superfície?
Não há uma única redução que se aplique a todas as instalações. Isso depende da temperatura do tubo, do isolamento instalado, da cobertura, dos arredores e do local de medição. Solicite resultados para um conjunto representativo e condições de teste declaradas.
Posso comparar metal nu e tubo isolado com as mesmas configurações de termômetro infravermelho?
Não sem verificar o método de medição. Metal reflexivo, fibra de vidro e superfícies revestidas podem ter características de emissividade diferentes. Use configurações ou medições de contato validadas para a superfície que está sendo testada.
O que um relatório de teste de isolamento de escape OEM deve incluir?
Inclua a referência do material, configuração do aquecedor, geometria da instalação, sequência operacional, condições ambientes, locais dos sensores, temperaturas medidas, limites de aceitação e achados da inspeção pós-teste. Declare o método e a incerteza de medição.
