Os sistemas de escapamento criam uma das fontes de calor mais concentradas em um veículo ou instalação de motor. Coletores, tubos de escape e tubos de descida podem operar a uma curta distância de fiação elétrica, mangueiras, sensores, painéis da carroceria e componentes de admissão. Quando o espaço é limitado, controlar esse calor torna-se parte do projeto do sistema, em vez de um acessório opcional.
Fita térmica para escapamento é uma das maneiras mais simples de colocar isolamento térmico diretamente no tubo quente.
Também descrita como fita térmica para escapamento, fita para tubo de escapamento, fita para coletor ou fita de isolamento de escapamento, é um tecido trançado de alta temperatura instalado ao redor da tubulação de escapamento em camadas sobrepostas. Diferentes sistemas de fibra estão disponíveis para diferentes faixas de temperatura e ambientes operacionais.
A BSTFLEX fabrica uma ampla gama de fita térmica para escapamento e coletores para gerenciamento térmico de escapamentos automotivos, de motocicletas, automobilísticos, a diesel, marítimos e industriais.
A principal função da fita térmica para escapamento é a contenção térmica.
Um tubo de escapamento sem proteção transfere calor para o ambiente por radiação e convecção. Envolver o tubo adiciona uma camada têxtil isolante entre o metal quente e os componentes próximos.
Uma fita selecionada corretamente pode ajudar a:
reduzir o calor radiante ao redor da tubulação de escapamento;
limitar a exposição ao calor de mangueiras, fiação e sensores;
reduzir a transferência de calor em direção a pisos e anteparas;
melhorar o controle térmico em compartimentos de motor lotados;
proteger os operadores contra contato acidental com superfícies quentes;
reter mais energia térmica dentro do sistema de escapamento.
Este último ponto é o motivo pelo qual a fita térmica para escapamento é amplamente utilizada ao redor de coletores e tubos de descida de turbocompressores.
No entanto, a fita térmica para escapamento não deve ser tratada como um material de reparo universal. A fita térmica padrão destina-se ao gerenciamento de calor, e não à vedação de tubos rachados ou ao reparo de vazamentos no escapamento.
Escolher uma fita para tubo de escapamento apenas pela cor ou largura é um erro comum.
O desempenho da instalação final depende de vários fatores trabalhando juntos:
| Fator de Seleção | Por que é Importante |
|---|---|
| Temperatura do escapamento | Determina o sistema de fibra necessário |
| Diâmetro do tubo | Afeta a largura da fita e o comprimento do rolo necessário |
| Geometria do escapamento | Curvas fechadas e coletores exigem maior flexibilidade |
| Sobreposição | Influencia a espessura do isolamento e o consumo de material |
| Exposição à umidade | Importante para aplicações rodoviárias, marítimas e externas |
| Contaminação por óleo e combustível | Pode afetar a vida útil a longo prazo |
| Vibração | Influencia a durabilidade e o método de fixação |
| Frequência de manutenção | O revestimento permanente pode não ser adequado para componentes removidos regularmente |
Por esta razão, a melhor fita térmica para o coletor de uma motocicleta pode não ser o material certo para um tubo de descida de turbo ou para um tubo de escape industrial a diesel.

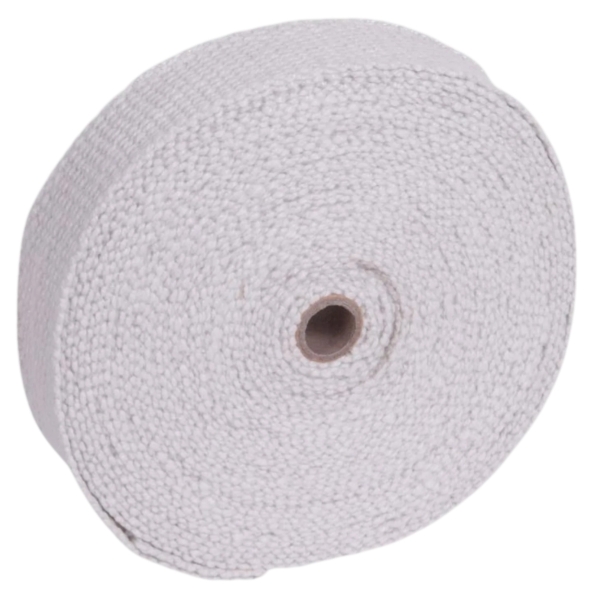

A fibra de vidro continua sendo um dos materiais mais utilizados para isolamento geral de escapamentos.
É flexível, econômica e pode ser tecida em fitas estreitas que se moldam bem em curvas e transições de tubos. A fita de fibra de vidro é comumente usada em:
coletores automotivos naturalmente aspirados;
tubos de escape de motocicletas;
tubos coletores;
tubagens de escape em geral;
tubulações industriais de temperatura moderada a alta.
A BSTFLEX oferece várias construções à base de fibra de vidro, incluindo Pro Black Exhaust Heat Wrap, que combina uma camada de isolamento de fibra de vidro de alta temperatura com uma estrutura externa de aço inoxidável para proteção adicional contra abrasão e impacto.
A fibra de vidro é frequentemente o ponto de partida para aplicações onde o custo, a flexibilidade e o controle prático de calor são mais importantes do que a capacidade máxima de temperatura.

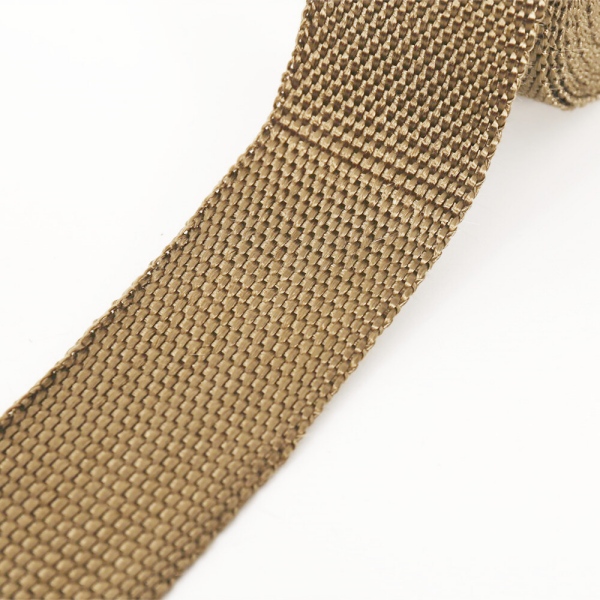

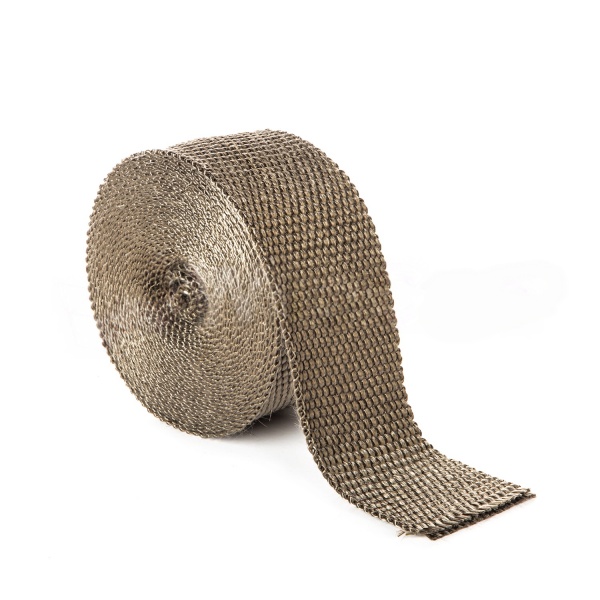

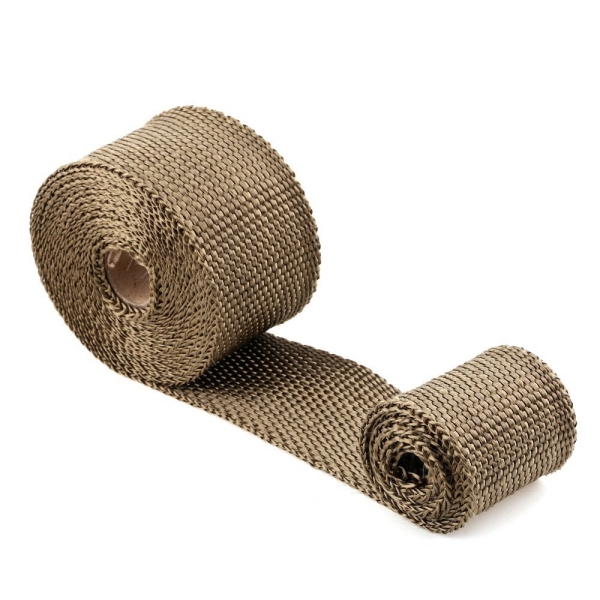

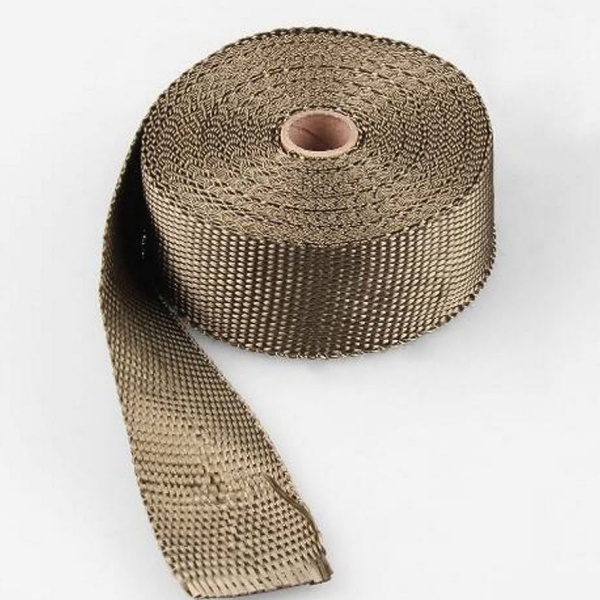

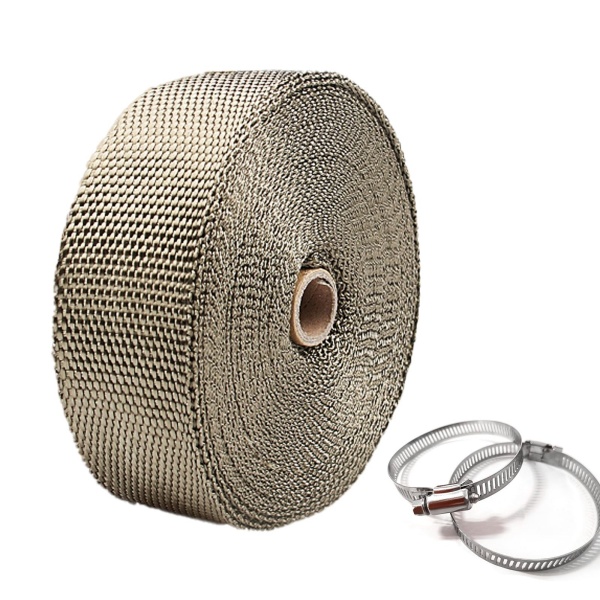

O termo titanium exhaust wrap é amplamente utilizado no mercado automotivo de alto desempenho, mas normalmente não significa que a fita contenha titânio metálico.
Este tipo de produto é geralmente fabricado a partir de fibra derivada de basalto ou rocha vulcânica.
As fibras de basalto oferecem boa flexibilidade, resistência ao calor e resistência a ciclos térmicos repetidos. Elas são frequentemente selecionadas para:
coletores de alto desempenho;
tubos de descida de turbo;
sistemas de escape de motocicletas;
sistemas de escape de corrida;
instalações expostas a temperaturas mais altas do que as aplicações convencionais de fibra de vidro.
A BSTFLEX Black Titanium Exhaust Pipe Wrap é fabricada a partir de fibra derivada de rocha vulcânica e está disponível em várias larguras e comprimentos de rolo. A BSTFLEX indica este produto para exposição direta ao calor de até 1800°F, com maior capacidade intermitente.
A vantagem prática da fita à base de basalto não é apenas a maior capacidade de temperatura. Ela também tende a permanecer flexível o suficiente para acompanhar curvas de coletores e tubos de escape sem exigir um sistema de isolamento rígido.
Quando as temperaturas de exaustão ultrapassam a faixa prática da fibra de vidro padrão, os têxteis de alta sílica tornam-se uma opção mais apropriada.
As fibras de sílica têm um teor de sílica muito maior do que o vidro E convencional e são usadas onde a exposição contínua a altas temperaturas é mais exigente.
A BSTFLEX fabrica a High Temperature Inferno Header Exhaust Heat Wrap a partir de fios de filamento de sílica amorfa texturizada. O produto foi projetado para temperaturas de serviço de até 2000°F.
As aplicações típicas incluem:
sistemas de exaustão turboalimentados;
motores de corrida de alto rendimento;
coletores de escape;
coletores de alta temperatura;
linhas de exaustão industriais;
zonas térmicas severas onde a fibra de vidro pode não fornecer margem de temperatura suficiente.
A fita de sílica deve, portanto, ser considerada quando o requisito de projeto for impulsionado principalmente pela temperatura e não pelo custo.
Alguns sistemas de exaustão exigem mais do que um simples isolamento de fibra tecida.
A geração de poeira, abrasão superficial, exposição à umidade e limpeza da instalação também podem ser importantes.
Para essas aplicações, construções compostas podem fornecer propriedades adicionais.
O BSTFLEX Fita de Exaustão Composta de Fibra de Vidro e Silicone combina uma estrutura de isolamento de fibra de vidro com um tratamento externo de silicone. O revestimento ajuda a conter fibras soltas e cria uma superfície externa mais durável e limpa para aplicações onde um tecido exposto não tratado é menos desejável.
Este tipo de construção pode ser útil em motores a diesel, tubulações industriais e equipamentos onde a durabilidade e as características de manuseio são importantes juntamente com o isolamento térmico.
Os coletores são um dos locais mais comuns para fita para coletores.
Tubos primários individuais criam uma grande área de superfície aquecida e, muitas vezes, passam perto de fiação de ignição, linhas de freio e outros componentes sensíveis ao calor.
A fita flexível pode seguir cada tubo primário muito mais facilmente do que um escudo metálico rígido.
Coletores de escape fundidos ou fabricados também podem se beneficiar da contenção térmica, particularmente em compartimentos de motor compactos.
No entanto, formatos de coletor muito irregulares podem ser mais adequados para uma manta de isolamento removível do que para a fita espiral convencional.
Um tubo de descida de turbocompressor pode ser um dos componentes de exaustão mais quentes fora da própria carcaça da turbina.
Usar fita de calor de exaustão de alta temperatura ao redor de um tubo de descida pode reduzir o calor radiante que atinge:
tubulações de admissão;
fiação;
sistemas de freio;
paredes corta-fogo;
túneis de transmissão;
estruturas da carroceria próximas.
Para aplicações severas de turbo, materiais de basalto ou sílica são geralmente mais relevantes do que a fita de fibra de vidro de nível básico.
As motocicletas expõem os coletores de escape perto do motociclista e da carenagem circundante.
Por esta razão, fita térmica para escapamento de motocicleta é usada tanto para gerenciamento térmico quanto para proteção contra contato com a superfície.
Fitas à base de fibra de vidro e basalto são comumente escolhidas dependendo da temperatura e da aparência desejada.
Motores a diesel e geradores operam frequentemente por longos períodos sob carga sustentada.
Nesses sistemas, o isolamento do escapamento serve principalmente para:
proteção de pessoal;
proteção de equipamentos próximos;
controle de temperatura do compartimento;
redução de calor radiante.
Sistemas industriais maiores podem usar fitas, revestimentos, mantas removíveis ou combinações dessas tecnologias.
Ambos os produtos isolam componentes do escapamento, mas sua construção e instalação são diferentes.
Fita térmica para escapamento é instalada enrolando uma fita têxtil estreita ao redor do tubo.
É mais adequada para:
coletores de escape (headers);
seções longas e retas de tubos;
tubos de escapamento de pequeno diâmetro;
coletores;
tubos de descida (downpipes);
sistemas de escapamento de motocicletas.
Uma manta de isolamento para escapamento é um conjunto têxtil pré-moldado projetado para se ajustar a um componente específico.
As mantas são mais apropriadas para:
turboalimentadores;
coletores grandes;
silenciadores;
tubos de escapamento de grande diâmetro;
componentes que exigem acesso regular para manutenção.
Se o componente precisar ser removido com frequência, uma manta reutilizável pode ser mais prática do que uma fita enrolada permanentemente.
Um escudo térmico metálico funciona de maneira diferente.
Em vez de colocar o isolamento diretamente contra o tubo de escapamento, um escudo metálico normalmente reflete ou bloqueia o calor radiante com um espaço de ar entre o componente quente e o escudo.
Isso torna os escudos térmicos metálicos úteis onde:
há fluxo de ar disponível;
o componente quente precisa permanecer exposto;
o acesso para manutenção é importante;
o isolamento direto do tubo não é desejável.
A fita térmica para escapamento é geralmente mais fácil de instalar em geometrias de tubulação complexas, enquanto um escudo térmico rígido pode ser mais apropriado ao controlar o calor radiante direcional.
A BSTFLEX fornece tanto fitas têxteis quanto isolamento de escudo térmico de escapamento, permitindo que o método de proteção térmica seja adaptado à instalação real, em vez de forçar todos os sistemas a usarem a mesma solução.
Um processo de seleção útil começa com cinco perguntas.
Não selecione o material apenas com base na potência do motor ou no tipo de veículo.
Considere ambos:
temperatura operacional contínua;
temperatura de pico de curta duração.
Um motor de rua aspirado, um veículo de corrida turboalimentado e um gerador a diesel industrial podem ter requisitos térmicos muito diferentes.
Aço inoxidável, aço carbono e outras ligas de escapamento reagem de forma diferente a ciclos de calor repetidos e exposição à umidade.
A condição do tubo também deve ser inspecionada antes da aplicação da fita.
Não cubra corrosão, rachaduras ou soldas danificadas apenas para escondê-las.
Uma fita estreita e flexível é útil em torno de:
curvas de raio apertado;
coletores de motocicleta pequenos;
coletores complexos.
Uma fita mais larga cobre tubos retos mais rapidamente, mas pode ser mais difícil de posicionar em geometrias complicadas.
Veículos rodoviários, equipamentos marítimos e motores industriais podem encontrar:
água;
lama;
sal;
óleo;
combustível;
poeira.
Esses fatores devem ser considerados ao escolher tanto a fita quanto qualquer tratamento de superfície.
Se o tubo ou componente precisar de inspeção frequente, uma capa ou manta removível pode reduzir o tempo de manutenção.
A BSTFLEX também fabrica High Velocity Jacket Exhaust System Wrap, uma abordagem estilo capa para aplicações onde a fita espiral convencional não é o método de instalação preferido.
Duas larguras dominam muitas instalações automotivas:
fita de 1 polegada
Mais adequada para:
tubagem de pequeno diâmetro;
curvas apertadas;
colectores de escape compactos para motociclos;
colectores complexos.
fita isolante de 2 polegadas
Mais adequada para:
tubos de escape rectos mais longos;
colectores de escape maiores;
tubos de descida (downpipes);
aplicações onde uma instalação mais rápida seja importante.
A BSTFLEX também fabrica formatos de fita térmica para escape mais largos para tubos de grande diâmetro e instalações industriais.
A largura correcta deve, portanto, ser seleccionada de acordo com o diâmetro e a geometria do tubo, em vez de presumir que uma fita mais larga é sempre melhor.
Mesmo a fita térmica para escape correcta pode ter um fraco desempenho se for instalada incorrectamente.
Uma instalação típica envolve:
Inspeccionar e limpar o tubo de escape.
Determinar o ponto inicial e a direcção do enrolamento.
Manter uma sobreposição consistente.
Trabalhar progressivamente em redor das curvas sem criar grandes folgas.
Fixar o início e o fim utilizando abraçadeiras ou fivelas de aço inoxidável.
Verificar suportes, sensores e componentes móveis próximos.
Reinspeccionar a instalação após os primeiros ciclos térmicos.
A sobreposição exacta deve seguir as especificações do produto e os requisitos da aplicação.
Pouca sobreposição pode deixar uma cobertura térmica irregular.
Uma sobreposição excessiva consome mais material e cria uma espessura desnecessária.
Não existe um comprimento de rolo único que se adapte a todos os sistemas de escape.
O consumo de material depende de:
diâmetro exterior do tubo;
comprimento total do tubo;
largura da fita;
percentagem de sobreposição;
número de curvas;
geometria do colector;
se são necessárias múltiplas camadas.
Para um projecto OEM ou de produção, a melhor abordagem é calcular o uso de material a partir de um desenho real, amostra de tubo ou especificação de instalação, em vez de estimar apenas pelo tipo de veículo.
A BSTFLEX suporta larguras e comprimentos de rolo personalizados para projectos de grande volume onde os rolos de tamanho padrão de retalho são ineficientes.
A fita térmica para escape é um isolamento térmico eficaz, mas tem limites.
Ela não substitui:
soldagem de reparo;
reparo de vazamento no escapamento;
substituição de flange danificado;
reparo estrutural de tubulação;
proteção térmica adequada ao redor de componentes extremamente sensíveis;
inspeção de rotina do sistema de escapamento.
Deve ser tratado como parte de um sistema de gerenciamento térmico projetado.
Para algumas instalações, a melhor solução pode combinar:
fita térmica para escapamento;
cobertores de isolamento removíveis;
barreiras refletivas;
escudos térmicos de metal;
capas protetoras para fiação e mangueiras próximas.
| Aplicação no escapamento | Diretriz de material comum |
|---|---|
| Coletor automotivo geral | Fibra de vidro |
| Escapamento de motocicleta | Fibra de vidro ou basalto |
| Coletor de alto desempenho | Basalto / estilo titânio |
| Downpipe de turbo | Basalto ou sílica |
| Coletor de temperatura extrema | Sílica |
| Tubo de escapamento industrial | Fibra de vidro, sílica ou composto |
| Escapamento de motor a diesel | Fibra de vidro, sílica ou composto de silicone |
| Área de alta abrasão | Construção reforçada ou composta |
A escolha final deve sempre ser baseada na temperatura real, no ambiente e no projeto da instalação.
Para fabricantes e distribuidores, a especificação da fita térmica de escapamento vai além da escolha de um tipo de fibra.
Os requisitos de produção podem incluir:
larguras não padrão;
comprimentos de rolo específicos;
embalagem de marca própria;
cores personalizadas;
identificação de material;
abraçadeiras de fixação de aço inoxidável;
construções específicas para a aplicação;
desenvolvimento baseado em amostras.
A BSTFLEX fabrica produtos de proteção térmica de escapamento para aplicações OEM, de distribuição e industriais, e pode desenvolver especificações em torno do sistema de escapamento em vez de fornecer apenas configurações de varejo fixas.
Explore a completa linha de Fita Térmica para Escapamento e Coletor da BSTFLEX para produtos de isolamento de escapamento de fibra de vidro, basalto, sílica, compósitos e especiais.
A fita térmica para escapamento é uma fita de isolamento de alta temperatura tecida, instalada diretamente ao redor de tubos de escapamento, coletores, manifolds ou tubos de descida para reduzir o calor radiante e melhorar a contenção térmica.
Na maioria das aplicações automotivas e industriais, os termos referem-se à mesma família geral de produtos. “Fita térmica de escapamento” enfatiza sua função de isolamento térmico, enquanto “fita de escapamento” é o termo comercial mais amplo.
Não existe um único melhor material. A fibra de vidro é adequada para muitas aplicações gerais, o basalto é comumente selecionado para sistemas de maior desempenho e a fita de alta sílica é apropriada para exposição a temperaturas mais severas.
Sim. Tubos de descida são uma aplicação comum para fita de escapamento de alta temperatura. O material deve ser selecionado de acordo com as temperaturas de escapamento contínuas e de pico reais.
Geralmente não. Produtos comercializados como fita de escapamento de titânio são comumente feitos de fibras derivadas de basalto ou rocha vulcânica, em vez de titânio metálico.
Não. A fita térmica de escapamento padrão destina-se ao gerenciamento de calor, não ao reparo estrutural de tubos ou vazamentos.
Uma fita mais estreita é geralmente mais fácil de instalar ao redor de tubos de pequeno diâmetro e curvas fechadas, enquanto uma fita mais larga é mais rápida em tubulações de escapamento maiores ou mais retas.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
telefone/Whatsapp : 0086-15856303740
o email : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
