Uma blindagem térmica de escape de metal não funciona isoladamente. Sua posição em relação ao componente quente, a forma como é montada e a folga disponível ao redor de suas bordas podem ser tão importantes quanto o próprio material da chapa.
Para um projeto OEM, especificar apenas “escudo térmico de aço inoxidável” ou “escudo térmico de alumínio” deixa várias perguntas críticas sem resposta. O escudo destina-se a ficar afastado do coletor ou turbocompressor? Onde estão os pontos de montagem? Qual componente precisa de proteção? Quanto espaço instalado está disponível após o escape se mover e expandir?

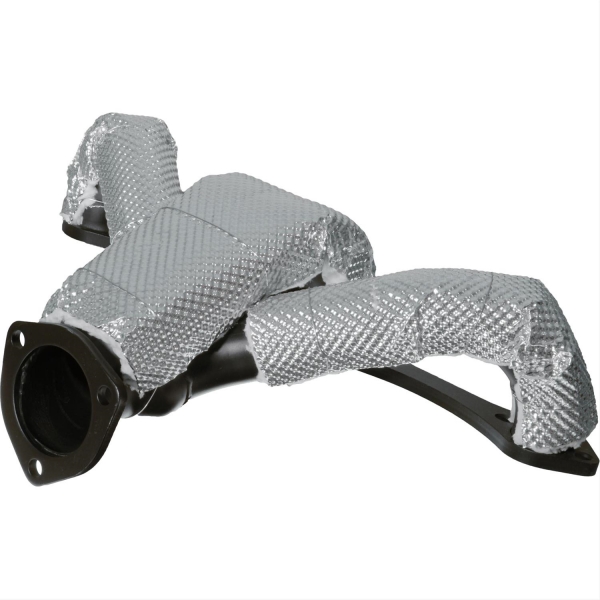

A BSTFLEX fabrica proteções de escape rígidas, incluindo o Exhaust Manifold Heat Shield e o Stamped Turbocharger Heat Shield. Para projetos personalizados, o entreferro (air gap) e os detalhes de montagem devem ser tratados como parte da especificação do componente, em vez de adicionados após a forma do escudo já ter sido finalizada.
A primeira marcação no desenho não deve necessariamente ser o escudo térmico. Identifique a peça que deve permanecer dentro de uma condição térmica aceitável.
Componentes próximos típicos podem incluir:
Marque a relação entre esse componente e o coletor de escape, turbocompressor ou tubo. Isso estabelece a direção da exposição térmica e ajuda a determinar onde o escudo realmente precisa de cobertura.
Um escudo maior não é automaticamente um escudo melhor. Aumentar sua área pode interferir no acesso para manutenção, reduzir a ventilação, adicionar peso ou aproximar a superfície externa de outra peça sensível à temperatura. A cobertura necessária deve seguir o problema térmico que está sendo resolvido.
Um exhaust heat shield air gap é a separação entre o componente quente e um escudo projetado para ficar afastado dele. Essa separação pode ajudar a interromper a transferência direta de calor e fornece espaço entre a superfície de escape e a barreira externa.
Não existe uma única dimensão de entreferro que deva ser copiada para todos os projetos de coletores, turbocompressores ou tubos de escape. O espaçamento apropriado depende do projeto completo, incluindo:
O desenho deve, portanto, mostrar a relação instalada necessária em vez de depender de uma instrução informal, como “deixe algum espaço atrás do escudo”.
Onde o cliente já possui um projeto original validado, preserve seu espaçamento crítico e conceito de montagem, a menos que uma configuração revista tenha sido avaliada. Onde a BSTFLEX estiver cotando a partir de um novo desenho ou amostra, identifique quais folgas são requisitos fixos e quais podem ser revisadas durante o desenvolvimento.
Um escudo pode ter espaço generoso no centro, mas quase tocar o escape ao redor de uma borda moldada, ressalto de montagem ou curva. A distância nominal entre duas superfícies amplas não descreve essas condições locais.
Para uma revisão de desenho, marque as seções críticas e forneça a folga mínima permitida nesses locais. Vistas de seção úteis incluem:
Também distinga entre folga do lado quente e folga do lado frio. Uma proteção pode afastar-se corretamente do escape, mas ainda assim ficar muito próxima do componente que se destina a proteger.
Medições feitas em um conjunto frio e estacionário representam apenas uma condição. Componentes de escape, suportes de fixação e estruturas vizinhas podem mudar de posição à medida que as temperaturas aumentam ou o motor se movimenta sob cargas operacionais.
Para instalações críticas, a equipe de engenharia responsável deve identificar o movimento que deve ser acomodado e as áreas onde o contato é inaceitável. Isso pode incluir dilatação térmica, movimento do motor, vibração ou movimento nas conexões de escape adjacentes.
Não dobre intencionalmente uma proteção de série contra o componente quente simplesmente para obter folga adicional em outro lugar, a menos que essa alteração tenha sido aprovada. O formato modificado pode alterar o espaçamento pretendido, a carga de fixação e o caminho térmico.
Uma proteção de metal pode afastar-se do escape na maior parte de sua área, mas estar conectada por meio de suportes, parafusos ou abas moldadas. Esses pontos de fixação criam conexões mecânicas entre as partes do conjunto e devem ser considerados no projeto térmico.
Isso não significa que cada ponto de fixação exija um espaçador isolante. Significa que o arranjo de fixação deve ser avaliado como parte do sistema, em vez de tratado como ferragem não relacionada.
Para uma especificação de montagem de proteção térmica de escape, identifique:
| Item de montagem | O que deve ser definido |
|---|---|
| Local de montagem | Superfície de referênciaface, ressalto, suporte ou ponto de fixação aprovado |
| Furo ou ranhura | Geometria, posição e se o movimento é intencionalmente permitido |
| Espaçador ou suporte de afastamento | Número da peça, dimensões e posição de montagem quando aplicável |
| Elemento de fixação | Tipo especificado e o requisito de montagem aplicável |
| Aba da proteção | Geometria conformada, orientação e folga ao redor das peças adjacentes |
| Acesso para manutenção | Espaço necessário para instalar e remover o elemento de fixação |
Não invente um torque de parafuso genérico, pilha de arruelas ou altura de espaçador para um projeto personalizado. Esses detalhes pertencem à especificação de montagem aprovada.
A aba conformada é frequentemente onde a chapa plana se torna uma peça automotiva funcional. Seu ângulo, raio de transição e relação com o corpo da proteção afetam se a proteção fica na posição pretendida.
Se a aba for puxada para o lugar pelo parafuso porque não se alinha naturalmente com o ponto de montagem, a proteção montada pode conter tensão indesejada. Se a aba for muito flexível, a proteção pode se mover excessivamente. Se for muito rígida ou mal posicionada, a montagem pode se tornar difícil.
Para produção em série, inclua a geometria da aba no desenho e no plano de inspeção, em vez de verificar apenas as dimensões do invólucro externo.

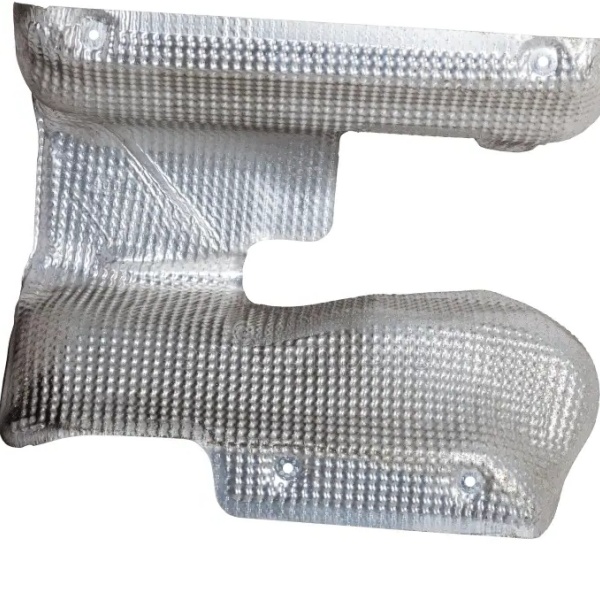

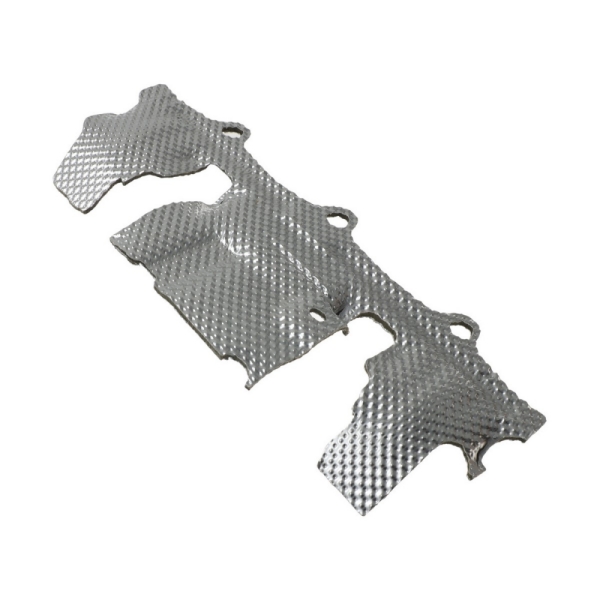

Isto é especialmente importante para a BSTFLEX proteção térmica estampada para coletor de escape, onde os recursos de montagem e a carcaça moldada devem ser analisados como um único componente.
Ranhuras podem ser úteis no projeto de um protetor térmico, mas uma ranhura não deve ser adicionada simplesmente porque um furo redondo foi difícil de montar durante o primeiro teste.
Se um desenho utilizar um furo oblongo, defina por que ele existe e a qual direção de movimento ou ajuste ele se destina. O fornecedor também precisa saber qual extremidade, linha de centro ou referência controla a inspeção.
Da mesma forma, aumentar o diâmetro de todos os furos para facilitar a montagem pode reduzir o controle de localização. Se uma amostra exigir ajustes manuais repetidos antes que os fixadores se alinhem, investigue a geometria real antes de converter esses ajustes em dimensões de produção.
O protetor térmico não é um suporte estrutural para o coletor, turbocompressor ou tubo de escapamento. Seus pontos de montagem devem posicionar o protetor sem serem usados para forçar o sistema de escapamento na posição.
Se o coletor, a conexão do turbocompressor ou o suporte de fixação já estiverem desalinhados, resolva essa condição separadamente. Projetar o protetor em torno de uma peça de referência montada incorretamente pode reproduzir o problema em todos os componentes de produção.
Para projetos de reposição, fotografe a peça original em sua posição instalada antes da remoção. Registre se a amostra está distorcida, trincada ou se foi modificada anteriormente. Não trate automaticamente a geometria danificada como a forma de produção pretendida.
Algumas barreiras térmicas metálicas são projetadas com uma separação controlada da fonte de calor. Outras construções de protetores térmicos podem se ajustar muito mais próximas a um componente ou incorporar isolamento dentro do conjunto.
Esses conceitos não devem ser misturados simplesmente porque ambos os produtos são feitos de metal moldado.
Ao solicitar um orçamento, identifique se o requisito é:
A BSTFLEX também fornece outros produtos de gerenciamento térmico de escapamentos além da C27. Para uma comparação mais ampla de protetores metálicos, mantas, revestimentos e isolamentos de tubos, consulte o guia de protetores térmicos e isolamentos de escapamento.
Uma proteção térmica de metal para turboalimentador pode precisar encaixar-se em torno de uma combinação compacta de carcaça da turbina, entrada de escape, conexão de saída, sistema de atuador e linhas de óleo ou líquido de arrefecimento.
O desenho deve mostrar quais dessas áreas devem permanecer acessíveis. Uma proteção que oferece excelente cobertura, mas bloqueia um varão de atuação, fixador ou conexão de serviço, não é uma solução acabada.

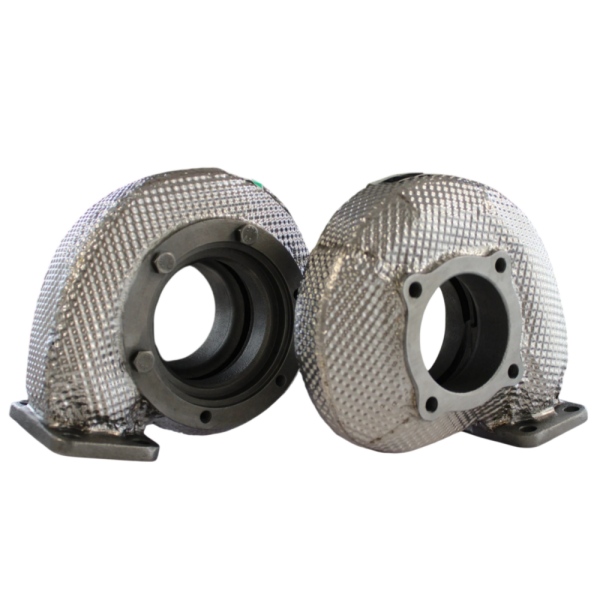

Para a BSTFLEX Proteção Térmica Estampada para Turboalimentador, envie a configuração do turboalimentador instalado em vez de apenas uma fotografia da carcaça da turbina. As decisões de montagem e folga dependem da montagem ao redor.
Onde a proteção de turbo se encontra com uma proteção de coletor, identifique a fronteira entre as duas peças. Não assuma que sobrepô-las seja sempre benéfico. A interface pode afetar a folga, o acesso para manutenção e a ordem de montagem.
Uma proteção montada em tubo pode usar suportes ou abraçadeiras em vez de ressaltos de fundição fixos. O instalador precisa então de comprimento de tubo reto suficiente para o hardware e espaço circundante suficiente para posicionar a proteção.
Flanges, soldas, curvas, sensores e seções flexíveis podem reduzir o espaço de montagem utilizável, mesmo quando o diâmetro nominal do tubo está correto.
Para este tipo de aplicação, consulte o guia de dimensionamento e montagem do BSTFLEX kit de proteção térmica para tubo de escape. Ele aborda o diâmetro do tubo, a orientação da proteção e a instalação baseada em abraçadeiras separadamente das proteções estampadas de coletor e turbo.
A primeira amostra deve ser analisada na montagem pretendida, e não apenas em uma bancada.
Uma revisão prática da instalação pode registrar:
Se a amostra precisar ser modificada para encaixar, registre a modificação e atualize o desenho antes de repetir a produção. Não aprove o desenho não modificado confiando em ajustes de oficina não documentados.
Um entreferro deve, em última análise, atender a um requisito térmico mensurável. Defina o que precisa permanecer abaixo de uma temperatura especificada e onde essa temperatura será medida.
Os locais de medição possíveis incluem a mangueira, o conector ou o painel do veículo protegido, a superfície externa da blindagem ou outro ponto específico do projeto. Estas temperaturas não são intercambiáveis.
Registre a condição de operação, a temperatura ambiente, o fluxo de ar, a duração e o método de medição junto com o resultado. As medições por infravermelho também exigem consideração adequada das características da superfície e da configuração do instrumento; comparar leituras de diferentes superfícies refletivas sem um método controlado pode ser enganoso.
Um resultado bem-sucedido de uma instalação não deve ser convertido em uma afirmação universal de que um determinado entreferro ou material em folha sempre fornece a mesma redução de temperatura.
Para um escudo térmico de metal estampado personalizado, o pacote de cotação deve definir tanto a peça quanto o seu ambiente de instalação.
| Item de RFQ | Informações recomendadas |
|---|---|
| Fonte de calor | Identificação do coletor, turbocompressor ou outro componente e dados de temperatura disponíveis |
| Componente protegido | Peça que requer proteção térmica e seu requisito de temperatura aplicável |
| Geometria da blindagem | Desenho, dados CAD, amostra de referência ou informações de instalação cotadas |
| Material | Classe e espessura necessárias, ou declarar que BSTFLEX pode propor uma construção |
| Montagem | Pontos de fixação, escopo de ferragens, abas, suportes, ranhuras e acesso para manutenção |
| Folga | Limites críticos do lado quente e do lado frio |
| Validação | Verificações de ajuste, dimensionais, térmicas ou de aplicação necessárias para aprovação da amostra |
| Fornecimento | Quantidade de protótipos, volume de produção, requisitos de embalagem e identificação |
Identifique quais requisitos são fixos e quais permanecem abertos para análise do fornecedor. Isso facilita a comparação de propostas sem assumir que duas blindagens com o mesmo contorno externo sejam tecnicamente equivalentes.
A categoria de Metal Stamping Heat Shields da BSTFLEX abrange projetos de escudos térmicos rígidos moldados para gerenciamento térmico de exaustão automotiva.
As referências atuais de produtos incluem o Exhaust Manifold Heat Shield e Protetor Térmico Estampado para Turbocompressor. A geometria final, o arranjo de montagem, o material e os requisitos de validação devem ser confirmados para o projeto individual.
Envie seu desenho ou amostra de protetor térmico para a BSTFLEX para revisão. Inclua fotografias de instalação ou dados de montagem mostrando a fonte de calor, os pontos de montagem, a folga disponível e o componente que requer proteção.
