Um sistema de escape a diesel utilizado em equipamentos pesados não é simplesmente um escape automotivo operando em maior escala. Ciclos de trabalho longos, compartimentos de motor restritos, vibração, poeira, contaminação por óleo e manutenção repetida mudam a forma como o isolamento térmico deve ser especificado.
Fita térmica para escape diesel pode ser usada em tubos de escape adequados, coletores e tubulações adjacentes ao turbo para reduzir a transferência de calor para mangueiras, fiação, painéis da carroceria e outros componentes próximos. A construção correta depende da temperatura, da geometria do tubo, das condições de exposição e do acesso de manutenção necessário.
A BSTFLEX fornece fita térmica para escape e coletor em construções de fibra de vidro, titânio, sílica, compósito de silicone e reforçadas para aplicações de escape diesel, fora de estrada e industriais.
Não especifique uma única fita para todo o conjunto de escape sem antes separar as diferentes zonas térmicas e mecânicas.
| Zona de escape | Principal problema de seleção | Abordagem de proteção térmica a avaliar |
|---|---|---|
| Saída do turbo e tubo de descida quente | Alta temperatura sustentada e folga limitada | Fita térmica de titânio ou sílica, sujeita à temperatura medida |
| Coletor e tubo de conexão | Geometria complexa e ciclos térmicos repetidos | Fita ou isolamento removível moldado, dependendo do acesso de manutenção |
| Tubo de escape reto longo | Cobertura eficiente e proteção térmica para pessoal/componentes | Fibra de vidro, revestimento compósito ou outra construção de fita adequada |
| Seção fora de estrada exposta | Abrasão, detritos e contato mecânico | Fita térmica de escape reforçada ou proteção mecânica separada |
| Junta flexível | Absorção de movimento e vibração | Mantenha a função de movimento disponível; não envolva automaticamente a junta |
| Componente de pós-tratamento | Temperatura interna controlada e requisitos do fabricante | Siga a especificação do equipamento antes de adicionar isolamento direto |
Essa abordagem de zoneamento evita um erro comum de especificação: selecionar um material com base em seu número de temperatura máxima e aplicá-lo a cada componente.
Um motor diesel para serviços pesados pode operar por horas sob carga sustentada. Escavadeiras, carregadeiras, equipamentos agrícolas, geradores e motores industriais podem sofrer exposição térmica muito mais longa do que um veículo usado para viagens curtas na estrada.
Isso altera as prioridades de seleção. As condições de serviço contínuo tornam-se mais importantes do que uma classificação de pico breve. A instalação também pode precisar resistir a:
| Vibração | O movimento repetido pode soltar as fixações das extremidades ou desgastar o isolamento contra suportes próximos. |
| Poeira e detritos | Ambientes fora de estrada podem contaminar ou danificar mecanicamente o isolamento exposto. |
| Contaminação por óleo e combustível | As fugas devem ser corrigidas antes que contaminem o isolamento térmico. |
| Água e lama | Equipamentos para exteriores exigem consideração de drenagem, secagem e inspeção. |
| Acesso para manutenção | Filtros, sensores, abraçadeiras e componentes de escape removíveis devem permanecer acessíveis para manutenção. |
Por esse motivo, a melhor fita isolante de escape para equipamentos pesados não é automaticamente o mesmo produto usado no coletor de uma motocicleta ou em aplicações de corrida de curta duração.
A fibra de vidro continua a ser uma opção prática onde a temperatura operacional real está dentro da capacidade do produto selecionado.
Pode ser considerada para tubos de escape de diesel relativamente simples, onde o requisito principal é a contenção térmica em vez da exposição a temperaturas extremas ou forte resistência à abrasão externa.
BSTFLEX Fita de Escape de Fibra de Vidro Preta oferece uma opção de produto de fibra de vidro para aplicações onde é necessária uma acabamento escuro.
Antes de especificar fibra de vidro para um motor diesel, confirme a temperatura sustentada do tubo sob a carga máxima esperada. A temperatura medida durante a operação em marcha lenta não é suficiente para equipamentos que posteriormente operarão continuamente sob carga.

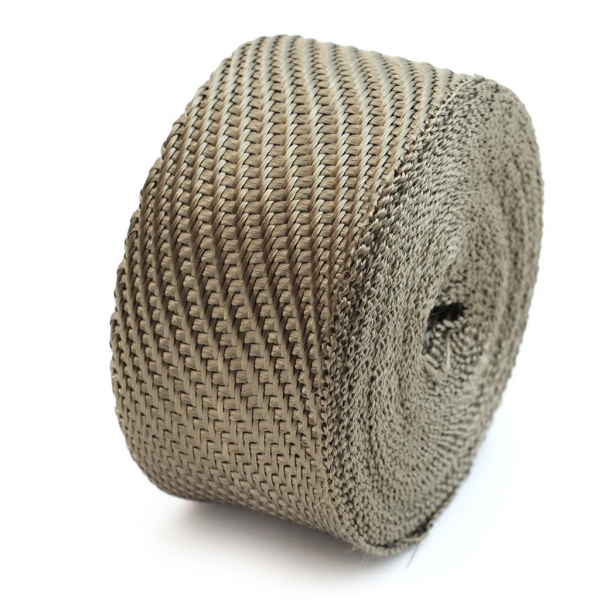

A fita de escape de titânio é comumente avaliada quando a margem térmica necessária é maior do que a da construção de fibra de vidro de uso geral proposta.
Os locais relevantes podem incluir tubos de descarga de turbo, tubos de escape de alta carga e instalações diesel orientadas para o desempenho.
BSTFLEX Fita para Tubo de Escape de Titânio Preta fornece uma opção de Titânio dentro da gama de produtos C15.
A seleção ainda deve basear-se nas condições operacionais reais. A palavra “Titânio” é uma descrição de produto da indústria e não deve ser interpretada como significando que a fita têxtil é feita de fibra de titânio metálico.
A fita isolante térmica de sílica para escape deve ser avaliada quando a temperatura de escape exceder a capacidade prática das estruturas de menor temperatura que estiverem sendo consideradas.
Os candidatos típicos incluem tubulações adjacentes ao turbo, sistemas a diesel de alta carga contínua e outras seções de escape onde seja necessária uma margem de temperatura adicional.
BSTFLEX Fita isolante térmica de alta temperatura Inferno para coletores de escape oferece uma opção à base de sílica para aplicações térmicas exigentes.
Não selecione a sílica simplesmente por ela ter uma capacidade de material mais elevada. Um material de alta temperatura premium pode adicionar custos desnecessários onde a fita isolante térmica para escape de fibra de vidro ou Titanium já atenda à condição operacional validada.
Algumas instalações industriais e a diesel exigem mais do que uma superfície têxtil tecida simples.
BSTFLEX Fita de Escape de Silicone Composta de Fibra de Vidro e Revestimento de Siliconecombina isolamento de fibra de vidro com um exterior revestido de silicone.
Esta construção pode ser avaliada quando o projeto exige uma superfície externa mais acabada, contenção de fibras ou características específicas de manuseio.
A página do produto lista atualmente larguras de 25, 38, 50, 75 e 100 mm e uma faixa de espessura publicada de 2–3 mm. Para fornecimento OEM recorrente, especifique uma espessura necessária e tolerância em vez de fazer o pedido apenas a partir da ampla faixa.
Mantenha a capacidade de temperatura da fibra, do revestimento e do produto completo separadas durante a especificação. A maior capacidade de temperatura de um constituinte não deve ser tratada automaticamente como a temperatura de trabalho do compósito acabado.
Escavadeiras, carregadeiras, maquinário agrícola e outros equipamentos fora de estrada podem expor o isolamento do escapamento a desgaste mecânico que não ocorre em um compartimento de motor protegido.
BSTFLEX Pro Black Exhaust Heat Wrapcombina uma camada de isolamento de fibra de vidro de alta temperatura com uma estrutura externa de aço inoxidável 304.
Esta construção reforçada pode ser avaliada onde a resistência à abrasão e a proteção da superfície têxtil exposta são importantes.
No entanto, o reforço não substitui o encaminhamento correto ou uma proteção mecânica. Se o escapamento atingir repetidamente um membro do chassi, suporte ou detritos, o problema de instalação deve ser corrigido em vez de esperar que a fita absorva o impacto estrutural.
A fita para escapamento de diesel deve ser selecionada com base em dados de ciclo de trabalho realistas.
Ao solicitar a aprovação do material, identifique:
| Informações térmicas | Por que isso importa |
|---|---|
| Temperatura normal sustentada da tubulação | Define a exposição contínuaprincipal. |
| Condição de carga sustentada máxima | Mostra se a operação normal se aproxima do limite do material. |
| Temperatura de pico de curta duração | Ajuda a avaliar excursões temporárias separadamente do serviço contínuo. |
| Local de medição | A superfície do tubo, o gás de escape e a superfície do invólucro externo são medições diferentes. |
| Duração de pico | Um evento transitório breve e um evento de trinta minutos não devem ser tratados como equivalentes. |
Evite selecionar um produto apenas porque sua ficha técnica mostra o maior número. Confirme se esse número se refere a contato contínuo, exposição intermitente, calor radiante ou à fibra bruta em vez da manta acabada.
O equipamento a diesel moderno pode incluir um filtro de partículas diesel, catalisador de oxidação, componentes SCR e sensores de temperatura. Esses componentes operam dentro de uma estratégia térmica controlada.
Não envolva automaticamente um conjunto de pós-tratamento inteiro.
Isolar um componente pode alterar seu calor retido, a temperatura da superfície externa e o ambiente térmico circundante. A especificação do fabricante do equipamento deve determinar se o isolamento de contato direto é permitido e onde a cobertura começa e termina.
Em alguns projetos de veículos pesados, o isolamento térmico é usado na tubulação entre o turbocompressor e os componentes de pós-tratamento a jusante, deixando as juntas de movimento ou componentes específicos sem isolamento. O arranjo exato é específico do sistema e não deve ser generalizado para todos os motores a diesel.
Para projetos da BSTFLEX, identifique o componente no desenho em vez de descrever o conjunto inteiro apenas como "escape DPF".
Os sistemas de escape a diesel frequentemente incluem juntas flexíveis para acomodar vibração, expansão térmica e movimento do motor.
Uma fita aplicada firmemente pode interferir no movimento pretendido da junta ou criar desgaste adicional na transição.
Onde a proteção térmica for necessária ao redor de uma seção flexível, avalie um método de isolamento projetado para preservar esse movimento. Uma manta removível, escudo externo ou cobertura flexível especialmente projetada pode ser mais apropriada do que a aplicação de fita espiral comum.
A fita de escape é prática em seções tubulares acessíveis onde uma instalação permanente é aceitável.
Uma manta de isolamento removível torna-se mais atraente onde:
| O componente requer inspeção de rotina ou remoção. |
| A forma do escape é irregular demais para um enrolamento espiral controlado. |
| Tubulações de grande diâmetro precisam de uma espessura de isolamento definida. |
| Os técnicos de serviço precisam de acesso rápido a flanges, sensores ou juntas. |
Não force todos os componentes de escape a diesel a usarem um único método de isolamento. Uma máquina completa pode legitimamente usar fita em um tubo, uma manta removível em outro componente e uma proteção térmica de metal perto de equipamentos sensíveis.
A largura afeta tanto a velocidade de instalação quanto a capacidade do material de acompanhar a geometria do tubo.
Uma fita mais estreita é mais fácil de posicionar em curvas fechadas e tubulações de pequeno diâmetro. Uma fita mais larga pode cobrir seções retas maiores com mais eficiência.
Para projetos industriais, formatos mais largos podem ser mais práticos do que os tamanhos de 1 polegada e 2 polegadas comumente associados a aplicações automotivas. Onde a BSTFLEX oferece uma construção mais larga, confirme se a largura escolhida ainda consegue acompanhar as curvas e transições na montagem real.
Não assuma que uma fita de 100 mm é automaticamente mais eficiente simplesmente porque o cano é grande. Teste a curva mais difícil antes de aprovar a largura para todo o sistema.
O consumo de material depende do diâmetro externo do tubo, do comprimento coberto, da largura da fita, da sobreposição e da geometria do tubo.
A BSTFLEX fornece um Calculadora de Fita Térmica de Escape e Guia de Dimensionamento para o planejamento inicial da quantidade.
Para equipamentos pesados, inclua uma margem adicional para:
| curvas de raio grande e compostas; |
| transições de diâmetro; |
| folga do flange; |
| retenção das extremidades; |
| variação na instalação de produção. |
Para fabricação repetitiva, a abordagem mais confiável é instalar o material selecionado em uma montagem real e registrar o comprimento útil consumido antes de definir os requisitos de rolo de produção ou comprimento de corte.
A fita térmica não deve ocultar um problema mecânico existente.
Antes da instalação, inspecione o tubo e as soldas quanto a vazamentos, trincas e corrosão significativa. Corrija vazamentos de óleo, combustível ou líquido de arrefecimento que possam contaminar o isolamento.
Após a instalação, mantenha um cronograma de inspeção adequado ao equipamento. Preste atenção a:
| sobreposições soltas ou deslocadas; |
| prendedores de extremidade danificados; |
| abrasão perto dos suportes; |
| contaminação por fluidos; |
| danos causados por trabalhos de manutenção ou detritos. |
Não assuma que um tubo isolado deixa de necessitar de inspeção.
Um projeto de isolamento de escape a diesel OEM deve definir mais do que apenas o nome de um material.
| Informação de RFQ | Detalhe recomendado |
|---|---|
| Tipo de equipamento | Escavadora, carregadora, máquina agrícola, gerador, motor industrial ou outra aplicação |
| Localização do escape | Saída do turbo, downpipe, ligação do coletor ou secção de tubo reto |
| Dimensões do tubo | Diâmetro exterior, comprimento coberto, curvas e transições |
| Temperatura de funcionamento | Temperatura sustentada, temperatura de pico e duração do pico |
| Ambiente | Poeira, humidade, abrasão, exposição a óleos e condições de serviço |
| Preferência de material | Construção em fibra de vidro, titânio, sílica, compósito de silicone ou reforçada |
| Formato de fornecimento | Rolos, comprimentos personalizados, kits ou outra configuração acordada |
| Quantidade | Quantidade de protótipo e demanda de produção esperada |
Para comprimentos de rolo personalizados, embalagens, ferragens de fixação e fornecimento regular, consulte Fabricante de Fita Térmica para Escapamento para Fornecimento OEM e Marca Própria.
Não existe um melhor material universal. A fibra de vidro pode atender a muitas aplicações gerais, o titânio pode oferecer uma opção de temperatura mais alta, a sílica pode ser avaliada para calor mais severo, e construções reforçadas ou de compósito de silicone podem ser selecionadas onde os requisitos ambientais ou mecânicos são importantes.
Sim, em seções de escapamento adequadas onde o material, a temperatura e o método de instalação tenham sido aprovados. Equipamentos pesados exigem atenção adicional a vibração, abrasão, contaminação e acesso para manutenção.
Não assuma que o envolvimento direto é permitido. Os componentes de pós-tratamento operam dentro de um sistema de temperatura controlada. Siga os requisitos do fabricante do equipamento antes de isolar um DPF, catalisador ou componente associado.
Não automaticamente. Uma junta flexível precisa se mover. A proteção térmica ao redor dessa área deve preservar sua função pretendida.
Não. A sílica oferece uma opção de material de temperatura mais alta, mas a fibra de vidro pode ser suficiente e mais econômica onde sua faixa de operação validada atende à aplicação.
Uma construção reforçada pode valer a pena ser avaliada onde o tecido exposto requer proteção mecânica adicional. Corrija o contato repetido e a folga inadequada em vez de confiar apenas no reforço.
Sim. Os projetos podem ser analisados quanto ao material, largura, comprimento do rolo, comprimento de corte, ferragens de fixação e embalagem OEM com base no conjunto de escapamento real e nos requisitos do pedido.
Envie para a BSTFLEX o desenho do escapamento, as dimensões do tubo, a temperatura de operação contínua, a exposição de pico e as condições ambientais. Identifique as seções que exigem isolamento e os componentes que devem permanecer acessíveis para manutenção.
Compare as construções disponíveis na gama de fitas térmicas para escapamento e coletor BSTFLEX, ou use a página de produto relevante para fita térmica de fibra de vidro para escapamento, fita térmica de titânio para escapamento, fita térmica de sílica para escapamento, isolamento térmico de compósito de silicone para escapamento ou fita térmica reforçada para escapamento.
