Os chicotes elétricos automotivos compartilham cada vez mais espaço limitado com coletores de escape, turbocompressores, conversores catalíticos, componentes de EGR, transmissões e outros sistemas de alta temperatura. Nessas áreas, uma manga de abrasão padrão ou um conduíte de fios pode proteger contra o desgaste mecânico, mas oferece pouco controle sobre a exposição térmica.
Uma manga de proteção térmica para chicote elétrico automotivo adiciona uma barreira térmica ao redor do chicote, preservando a flexibilidade necessária para o roteamento e a montagem do veículo. A solução correta depende de mais do que apenas um número de temperatura máxima. Os engenheiros também precisam considerar como o calor chega ao chicote, a distância da fonte de calor, a folga disponível, o diâmetro do chicote, a geometria do conector, a sequência de instalação e a facilidade de manutenção necessária.
A BSTFLEX fabrica várias formas de proteção térmica para fiação automotiva, desde mangas de proteção térmica aluminizadas para blindagem contra calor radiante até mangas têxteis de alta temperatura e escudos térmicos moldados específicos para componentes.
A fiação elétrica é frequentemente roteada através de compartimentos do motor, transmissões, zonas de escape e áreas da parte inferior da carroceria, onde as temperaturas ao redor podem ser substancialmente mais altas do que as temperaturas no restante do veículo.
Fontes de calor próximas comuns incluem:
A exposição térmica prolongada pode acelerar o envelhecimento de capas de cabos, conduítes, fitas, clipes, conectores e outros componentes de polímero. Temperaturas altas localizadas podem, portanto, tornar-se um problema de confiabilidade do chicote elétrico, mesmo quando o chicote não entra em contato físico com a fonte de calor.
O objetivo de um escudo térmico para chicote elétrico é reduzir a carga térmica que chega a esses componentes, permitindo que o chicote siga seu roteamento pretendido.
Antes de escolher uma manga, determine como o calor chega ao chicote. Diferentes mecanismos de transferência de calor podem exigir diferentes construções de proteção.
O calor radiante viaja de uma superfície quente em direção ao chicote sem contato físico direto. Coletores de escape, turbocompressores e conversores catalíticos são fontes comuns de calor radiante automotivo.
Uma superfície externa reflexiva é particularmente útil nesta condição. É por isso que construções de folha de alumínio e têxteis aluminizados são amplamente utilizadas para fiação automotiva roteada perto de componentes de escape.
Um chicote pode estar localizado dentro de um compartimento do motor geralmente quente, mesmo quando nenhuma fonte de calor única está diretamente voltada para ele. Nessa situação, a espessura do isolamento, a construção têxtil e a capacidade de temperatura de todas as camadas tornam-se cada vez mais importantes.
Se a manga ou o chicote tocar em um componente quente, o calor pode ser transferido por condução. Uma superfície reflexiva fina, por si só, não deve ser tratada como um substituto para isolamento suficiente, folga de ar ou roteamento aprimorado.
Por esse motivo, a seleção de um sistema de proteção térmica para chicote elétrico deve começar pelo ambiente térmico real, em vez de escolher um produto apenas pela sua aparência.
Nenhuma construção de manga única é ideal para todos os locais automotivos. Os materiais a seguir abordam diferentes combinações de calor radiante, temperatura ambiente, flexibilidade, abrasão e requisitos de instalação.

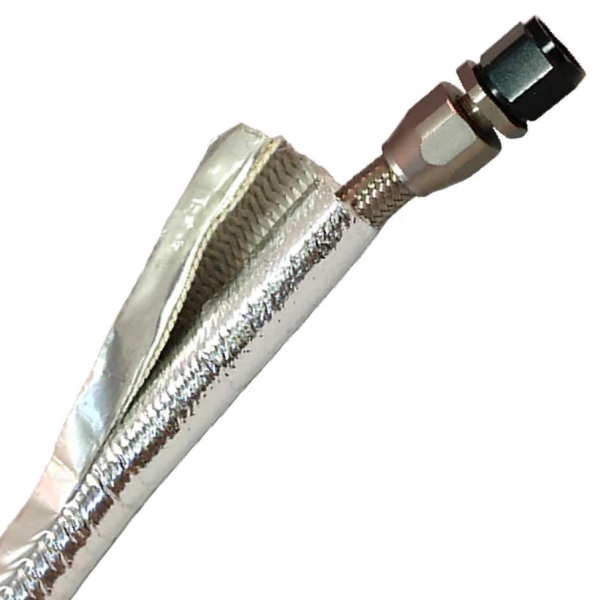

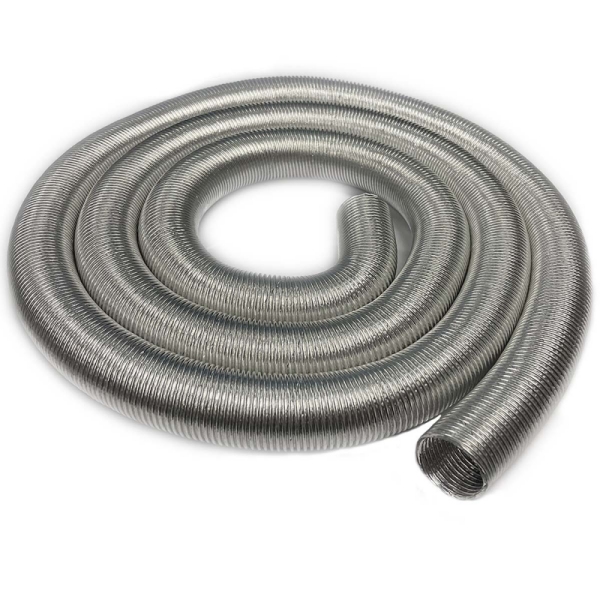

Uma manga de fibra de vidro aluminizada combina uma superfície externa de alumínio reflexivo com uma camada de suporte à base de fibra de vidro. É uma das construções mais úteis onde o calor radiante de um componente de escape é o problema principal.
Aplicações típicas incluem:
Diferentes projetos podem usar folha de alumínio, filme aluminizado ou tecido aluminizado em conjunto com estruturas de fibra de vidro trançadas, tecidas ou costuradas.
Veja a linha BSTFLEX Manga de proteção térmica aluminizada de mangas refletivas projetadas para chicotes elétricos automotivos, cabos, mangueiras e linhas de fluidos.

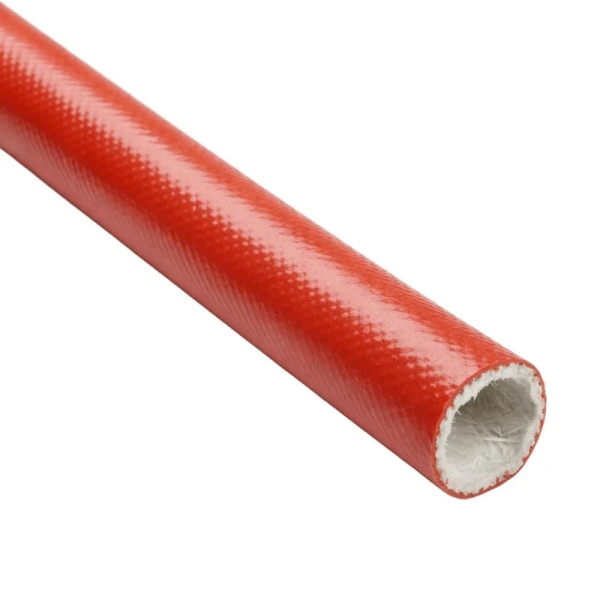

Construções de fibra de vidro revestidas com silicone são úteis onde a manga protetora deve combinar capacidade de alta temperatura com flexibilidade e resistência a ambientes industriais ou automotivos comuns.
Comparado com uma superfície refletiva de alumínio brilhante, este tipo de manga é geralmente selecionado para um requisito térmico diferente. Pode ser apropriado quando o chicote precisa de uma barreira têxtil durável e a aplicação envolve temperatura ambiente elevada ou exposição localizada, em vez de refletir principalmente calor radiante intenso.
A fibra de basalto pode ser usada em mangas flexíveis de alta temperatura onde uma construção têxtil de fibra mineral é preferida. Ela fornece uma alternativa à fibra de vidro convencional para certas aplicações de proteção de fios e cabos.
A seleção deve ser baseada na temperatura operacional real, requisitos mecânicos, construção da manga e exposição ambiental, em vez de apenas no tipo de fibra.
Mangas à base de sílica são consideradas quando a aplicação requer um material têxtil de temperatura mais alta do que as construções de fibra de vidro convencionais.
Esses produtos podem ser úteis para sistemas de fiação e cabos próximos a equipamentos muito quentes ou componentes relacionados ao escapamento, embora o roteamento, a resistência à abrasão e a geometria da instalação ainda precisem ser avaliados.
Quando uma única camada refletiva ou têxtil não consegue fornecer controle térmico suficiente, uma manga multicamadas pode combinar várias funções. Um projeto típico pode usar um exterior refletivo em conjunto com uma camada de isolamento intermediária e uma camada interna têxtil.
A seleção da camada deve ser orientada pela redução de temperatura necessária, espessura de parede disponível e espaço de instalação.
O material é apenas uma parte da especificação. A construção física da manga pode determinar se é prático instalá-la na linha de montagem do veículo ou em um chicote existente.
| Projeto da manga | Aplicação típica | Consideração de instalação |
|---|---|---|
| Manga tubular de deslizar | Novos conjuntos de chicotes antes da instalação dos conectores | O chicote deve passar através da manga |
| Manga envolvente | Chicotes e conjuntos existentes com conectores instalados | Pode ser ajustada ao redor do chicote |
| Manga com fecho de contato (velcro) | Proteção de chicote para manutenção ou retrofit | Normalmente pode ser aberta e fechada novamente |
| Manga com fecho de pressão | Instalação repetível de OEM ou serviço | Fornece pontos de fechamento mecânico definidos |
| Manga de fechamento automático | Instalação rápida sobre feixes de fiação | Abre para inserção do chicote e fecha ao redor do feixe |
| Escudo térmico de formato personalizado | Ramificações, conectores e geometria irregular de chicotes | Projetado em torno do formato do componente |
Uma manga de deslizar é frequentemente a solução mais simples quando a proteção térmica pode ser incorporada durante a produção do chicote. Ela oferece cobertura circunferencial contínua e evita ferragens de fechamento adicionais.
No entanto, chicotes automotivos finalizados frequentemente possuem conectores, terminais, clipes de montagem ou ramificações que são muito maiores do que o feixe de cabos principal. Nesses casos, deslizar uma manga tubular sobre o conjunto pode ser impraticável.
Uma construção envolvente permite que a manga de proteção térmica para chicote elétrico seja instalada após a montagem do chicote. Dependendo da manutenção e dos requisitos do OEM, o fechamento pode ser feito por fechos de contato (velcro), botões de pressão, estruturas têxteis sobrepostas ou outros métodos mecânicos.
Coletores de escape criam um dos desafios de calor radiante mais comuns em um compartimento do motor. A fiação pode passar por perto devido à localização do sensor, restrições de embalagem ou ao roteamento necessário para alcançar componentes elétricos montados no motor.
Para esta aplicação, os engenheiros devem avaliar:
Uma construção aluminizada reflexiva pode reduzir substancialmente o calor radiante que chega ao chicote quando a manga está orientada corretamente em direção à fonte de calor e o espaçamento apropriado é mantido.
Instalações de turbocompressores combinam alto calor local com espaço de embalagem limitado. A fiação pode atender a componentes de controle de sobrealimentação, sensores de escape, atuadores ou sistemas do motor próximos, enquanto passa perto da carcaça da turbina e da tubulação de escape.
Essas aplicações frequentemente exigem uma combinação de reflexão de calor radiante, isolamento térmico e posicionamento seguro da manga. Uma manga que se desloca da seção protegida durante a operação do veículo pode não fornecer a cobertura pretendida.
Para geometrias restritas, o sistema de gerenciamento térmico pode combinar uma manga de chicote elétrico com um escudo térmico separado para turbo ou escape, em vez de depender de um único componente de proteção.
Chicotes de transmissão são outra aplicação importante para mangas de proteção térmica automotiva. Os chicotes podem ser roteados perto da carcaça da transmissão, do sistema de escape ou de outros componentes quentes, mantendo a necessidade de posicionamento controlado e desempenho elétrico confiável.
Uma manga para chicote elétrico de transmissão pode ser fabricada como uma peça tubular simples ou desenvolvida como um conjunto específico para o componente, com recortes, recursos de localização, fixadores ou extremidades reforçadas.
Para projetos de OEM de maior volume, a repetibilidade dimensional e o método de montagem tornam-se tão importantes quanto o material bruto da manga. O componente de proteção deve encaixar no chicote de forma consistente e permanecer na posição pretendida durante toda a operação do veículo.
Sensores de temperatura de gases de escape, sensores de oxigênio, sensores de pressão e outros componentes do motor ou de pós-tratamento frequentemente exigem que a fiação passe por áreas termicamente exigentes.
Um escudo térmico para fiação automotiva compacto pode proteger a seção do cabo, permitindo ainda o roteamento em torno de conectores, clipes e suportes.
Pontos importantes de especificação incluem:
Uma manga cilíndrica funciona bem quando a geometria do chicote é razoavelmente uniforme. Torna-se menos eficaz ou difícil de instalar quando o componente protegido contém grandes ramificações, conectores moldados, clipes ou transições tridimensionais complexas.

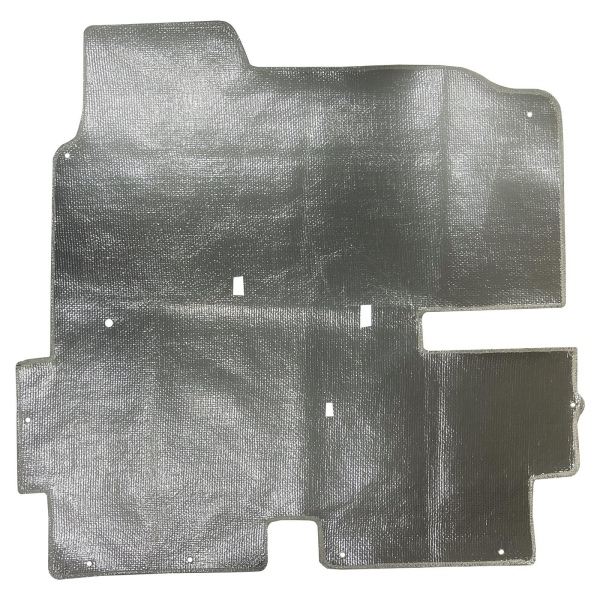

Nestas aplicações, um escudo térmico têxtil moldado pode ser cortado, costurado e formado em torno do conjunto real.

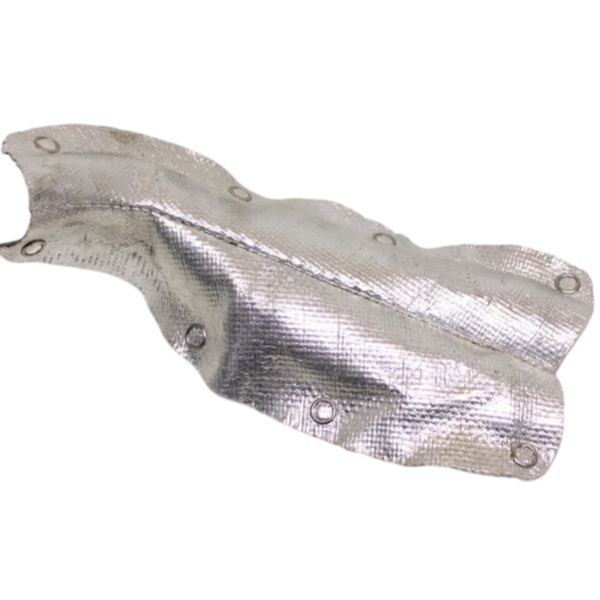

A BSTFLEX também fabrica Escudos térmicos automotivos de fibra de vidro aluminizada com formato personalizado para componentes automotivos que não podem ser adequadamente protegidos por uma manga reta convencional.
A SAE J2302 é um método de teste usado para avaliar a eficácia térmica de isolamento de mangas, tubos e fitas contra calor radiante. Ele compara a temperatura da superfície de um corpo de teste padronizado com e sem o material de proteção sob condições definidas de fonte de calor.
Esta distinção é importante porque a capacidade nominal de temperatura de um material e sua capacidade de reduzir o calor radiante que atinge um chicote elétrico não são a mesma propriedade.
Para projetos de OEM onde a SAE J2302 ou outro teste térmico específico do cliente é necessário, a construção da manga relevante deve ser avaliada sob as condições de teste especificadas. Um fornecedor não deve presumir que uma classificação geral de temperatura do material demonstre automaticamente a conformidade com um requisito térmico específico do veículo.
Uma RFQ útil contém mais informações do que o diâmetro da manga necessário. Os seguintes dados de engenharia permitem que o sistema de proteção térmica seja avaliado com mais precisão.
Forneça o diâmetro externo ou a faixa dimensional do chicote, o comprimento protegido e quaisquer conectores maiores, terminais, pontos de ramificação ou clipes.
Identifique se o chicote está próximo a um coletor de escape, turbocompressor, conversor catalítico, tubo EGR, transmissão ou outra fonte de calor.
Forneça a temperatura conhecida da fonte de calor, a temperatura ambiente e a temperatura máxima necessária do chicote, quando disponível.
Especifique a distância mínima entre a fonte de calor e o chicote protegido. A folga pode ser um fator importante no desempenho da blindagem contra calor radiante.
Indique se a manga pode ser instalada antes da conexão dos conectores ou se deve ser ajustada em torno de um chicote acabado.
A manga deve acomodar o roteamento e o raio de curvatura do chicote sem criar rigidez desnecessária ou problemas de montagem.
Identifique os requisitos para resistência à abrasão, vibração, durabilidade das bordas, retenção de fixadores ou proteção física adicional.
Indique o contato potencial com fluidos do motor, contaminação da estrada, água ou outras condições ambientais relevantes para a instalação no veículo.
Inclua as especificações do cliente aplicáveis, métodos de teste térmico, requisitos de material e requisitos de documentação no início do projeto.
Os componentes de proteção térmica automotiva frequentemente exigem mais personalização do que as mangas industriais padrão. O chicote pode ter uma posição de montagem definida, folga restrita, múltiplos pontos de ramificação ou um processo de instalação fixo na linha de montagem.
A BSTFLEX pode fabricar componentes de proteção térmica a partir de desenhos, dimensões ou amostras físicas do cliente. Dependendo do projeto, a personalização pode incluir:
Não existe uma luva universal que deva ser especificada para todos os chicotes automotivos. Comece pelo problema térmico dominante.
Se o calor radiante intenso provém de um componente de escapamento próximo, uma construção reflexiva aluminizada é frequentemente a primeira tecnologia a ser avaliada.
Se o chicote estiver exposto a uma temperatura ambiente geralmente alta ou exigir uma barreira têxtil durável, fibra de vidro, fibra de vidro revestida com silicone, basalto, sílica ou uma construção multicamadas pode ser mais apropriada.
Se o chicote já tiver sido montado, uma luva envolvente, com gancho e laço, de pressão ou de fechamento automático pode evitar a desconexão de componentes elétricos.
Se a geometria incluir conectores grandes, ramificações ou seções irregulares, um escudo térmico de formato personalizado pode oferecer melhor cobertura do que uma luva tubular convencional.
A construção final deve sempre ser compatível com a fonte de calor real, a redução de temperatura necessária, a geometria de instalação e os requisitos de validação do OEM.
A BSTFLEX fabrica produtos de proteção térmica para fiação automotiva, mangueiras, cabos, linhas de fluidos e componentes adjacentes ao escapamento. As tecnologias disponíveis incluem luvas reflexivas aluminizadas, proteção térmica à base de fibra de vidro, luvas têxteis de alta temperatura, construções envolventes removíveis e escudos térmicos automotivos de formato personalizado.
Para um projeto de proteção térmica de chicote elétrico OEM ou personalizado, envie as dimensões do chicote, informações sobre a fonte de calor, fotos da instalação, desenhos e especificações necessárias. Essas informações permitem que a construção da luva e o método de instalação sejam avaliados antes da amostragem.
Uma luva de proteção térmica para chicote elétrico é uma barreira térmica flexível instalada ao redor da fiação automotiva para reduzir a exposição ao calor de componentes próximos, como coletores de escapamento, turbocompressores, conversores catalíticos, transmissões e sistemas EGR.
Não existe um único material melhor para todas as aplicações. A fibra de vidro aluminizada é particularmente útil para blindagem contra calor radiante, enquanto outras fibras de vidro, fibra de vidro revestida com silicone, basalto, sílica e construções multicamadas podem ser selecionadas para diferentes combinações de temperatura, flexibilidade e exposição ambiental.
Sim. Projetos envolventes, com gancho e laço, fecho de pressão e fechamento automático podem ser instalados ao redor de muitos chicotes concluídos sem a necessidade de passar conectores grandes por uma luva tubular.
Uma superfície de alumínio reflexiva pode reduzir o calor radiante que atinge o chicote protegido, particularmente quando a luva está voltada para a fonte de calor e um espaçamento adequado é mantido. O contato direto com uma superfície quente cria uma condição de transferência de calor diferente e pode exigir isolamento adicional ou um roteamento aprimorado.
A SAE J2302 é usada para avaliar a eficácia térmica de isolamento de luvas, tubos e fitas contra calor radiante sob condições de teste definidas. Não deve ser confundida com uma classificação de temperatura de material genérica.
Sim. Diâmetro, comprimento, estrutura têxtil, superfície reflexiva, camadas de isolamento, sistema de fixação, recortes, costura e formato geral podem ser personalizados de acordo com o chicote elétrico e a instalação.
Informações úteis incluem dimensões do chicote, comprimento protegido, geometria do conector e da ramificação, tipo e temperatura da fonte de calor, folga, temperatura necessária do chicote, método de instalação, quantidade esperada e especificações OEM aplicáveis ou requisitos de validação.
Para proteção reflexiva de chicote elétrico automotivo, veja a linha BSTFLEX Luva de proteção térmica aluminizada ou envie seu desenho e requisitos térmicos para uma recomendação personalizada.
