Especificar um escudo térmico automotivo de alumínio escrevendo apenas “chapa de alumínio” em um desenho deixa uma decisão de engenharia importante sem solução. O grau da liga de alumínio afeta como a chapa se comporta durante a estampagem, cunhagem e conformação, quanta carga mecânica ela pode tolerar e quão bem o escudo acabado sobrevive ao seu ambiente operacional.
Quatro graus frequentemente considerados para aplicações de chapa de alumínio conformada são 1050, 1100, 3003 e 5052. Eles pertencem a três famílias de ligas diferentes e não devem ser tratados como intercambiáveis simplesmente porque todos são alumínio.
Para o desenvolvimento de escudos térmicos, a questão prática não é qual liga é universalmente a melhor. É qual combinação de liga, têmpera, espessura e geometria conformada se ajusta à zona térmica e ao processo de fabricação do componente acabado.
A BSTFLEX fornece material de escudo térmico de alumínio estampado para projetos de proteção térmica de escapamento automotivo, compartimento do motor e parte inferior da carroceria. Os clientes podem fornecer uma especificação, desenho ou informações de aplicação existentes para avaliação.
| Liga | Família da Liga | Característica Geral | Capacidade de Conformação | Resistência Relativa | Motivo Típico de Seleção para Escudo Térmico |
|---|---|---|---|---|---|
| 1050 | 1xxx alumínio de alta pureza | Teor de alumínio muito alto | Excelente | Baixa | Conformação profunda, blindagem leve e aplicações onde a alta resistência não é a prioridade |
| 1100 | 1xxx alumínio comercialmente puro | Chapa de uso geral altamente trabalhável | Excelente | Baixa | Escudos conformados e estampados que exigem fácil fabricação |
| 3003 | 3xxx alumínio-manganês | Resistência e conformabilidade equilibradas | Muito boa | Moderada | Escudos automotivos que exigem maior rigidez sem passar para uma liga de alta resistência |
| 5052 | 5xxx alumínio-magnésio | Chapa resistente à corrosão de maior resistência | Boa | Mais alta | Ambientes veiculares mecanicamente mais exigentes ou corrosivos |
A tabela descreve o comportamento geral da liga. As propriedades mecânicas reais dependem fortemente da têmpera, espessura da chapa e histórico de processamento. Uma chapa de têmpera O e uma chapa de têmpera H da mesma liga podem se comportar de maneira diferente durante a estampagem e na peça acabada.
Um escudo térmico automotivo rígido tem duas funções a desempenhar simultaneamente. Ele deve contribuir para o gerenciamento térmico enquanto também se comporta como um componente metálico manufaturado.
Isso significa que o material pode precisar passar por várias operações antes de chegar ao veículo:
Uma liga que se molda facilmente pode ser atraente para geometrias complexas, mas oferecer menos resistência mecânica. Outra liga pode fornecer consideravelmente mais resistência, mas exigir ferramentas, raios de curvatura ou condições de conformação diferentes.
Por esse motivo, o material do escudo térmico de alumínio deve ser especificado como parte do projeto do componente, em vez de ser selecionado apenas a partir de um requisito genérico de temperatura.
O 1050 pertence à família 1xxx de alumínio de alta pureza. Ele contém um mínimo de aproximadamente 99,5 por cento de alumínio e é conhecido por sua excelente trabalhabilidade, resistência à corrosão e alta condutividade térmica e elétrica.
Do ponto de vista da fabricação, sua característica mais útil para escudos térmicos é sua capacidade de ser moldado facilmente. Isso torna o 1050 digno de consideração onde uma chapa fina de alumínio precisa ser estampada em relevo, dobrada ou estirada em uma forma relativamente complexa e a alta resistência estrutural não é o requisito principal do projeto.
O principal compromisso é a resistência mecânica. Ligas de alumínio de alta pureza não são selecionadas quando o escudo térmico deve suportar carga mecânica substancial ou resistir a deformações severas.
Se um componente exigir maior rigidez ou durabilidade, o projetista pode avaliar um temperamento diferente, alterar a geometria estampada, modificar a seção do componente ou mudar para uma liga como 3003 ou 5052.
O 1100 é outro alumínio comercialmente puro da série 1xxx e contém pelo menos cerca de 99 por cento de alumínio. Assim como o 1050, ele oferece excelente conformabilidade e está amplamente disponível em produtos de chapa.
Para a fabricação de escudos térmicos, o 1100 é atraente quando a peça precisa de conformação extensiva e não requer a resistência mecânica associada a graus com mais ligas.
O 1050 e o 1100, portanto, ocupam um território semelhante no processo de seleção de materiais. A decisão entre eles é frequentemente influenciada pelas especificações do cliente, disponibilidade regional, padrão exigido, ferramentas existentes e requisitos da cadeia de suprimentos, em vez de uma diferença drástica na função do escudo térmico.
Para muitos projetos de escudos térmicos automotivos, o 1050 e o 1100 podem ocupar um espaço de projeto semelhante, porque ambos são ligas 1xxx com alto teor de alumínio e fortes características de conformação.
O 1050 tem a maior pureza mínima de alumínio, enquanto o 1100 contém um pouco mais de adições de liga. O significado prático depende da especificação do componente acabado.
Um comprador deve, portanto, evitar mudar de 1050 para 1100 ou de 1100 para 1050 apenas porque os dois graus parecem semelhantes no papel. Se a peça já tiver um desenho aprovado ou especificação de material OEM, o grau especificado deve ser mantido, a menos que uma alternativa tenha sido tecnicamente validada.
O 3003 afasta-se do alumínio comercialmente puro e entra na família 3xxx de alumínio-manganês. O manganês é a principal adição de liga e confere ao 3003 maior resistência do que as ligas da série 1xxx, mantendo uma formabilidade e resistência à corrosão úteis.
Este equilíbrio torna o 3003 particularmente interessante para escudos térmicos automotivos.
Um escudo formado muitas vezes precisa de mais do que uma estampagem fácil. Também pode precisar de rigidez suficiente para manter a sua geometria numa superfície ampla, resistir a danos de manuseamento e permanecer estável após a instalação. O 3003 oferece um meio-termo prático entre o alumínio puro altamente moldável e a família 5xxx mais resistente.
A seleção de materiais automotivos envolve frequentemente compromissos.
Uma chapa muito macia e altamente moldável pode ser fácil de estampar, mas exigir geometria adicional para obter a rigidez de componente desejada. Uma liga mais resistente pode melhorar a robustez, mas tornar as operações de conformação exigentes menos tolerantes.
O 3003 é útil porque proporciona mais resistência mecânica do que as ligas 1xxx comercialmente puras, permanecendo adequado para muitas operações convencionais de conformação de chapas.
Para compradores OEM que ainda não definiram a liga, o 3003 é, portanto, uma das ligas que vale a pena avaliar quando a aplicação requer tanto flexibilidade de conformação quanto desempenho estrutural moderado.
O 5052 pertence à série 5xxx de alumínio-magnésio. Comparado com o 1050, 1100 e 3003, ele move a escolha do material para uma maior resistência mecânica e durabilidade em serviços exigentes.
A adição de magnésio é responsável por grande parte desta mudança no desempenho. O 5052 é amplamente valorizado pela sua resistência à corrosão, bem como pela sua resistência entre as ligas de chapa de alumínio não tratáveis termicamente mais utilizadas.
Para escudos térmicos automotivos, estas propriedades podem ser úteis onde um painel está exposto a condições operacionais mecânicas ou ambientais mais severas.
Não. Maior resistência não significa automaticamente um melhor material para escudo térmico.
Se um componente muito complexo requer um estampagem profunda extensiva, uma liga de alta pureza mais macia pode ser mais fácil de fabricar. Se o escudo for grande, mas pouco carregado, a resistência adicional pode proporcionar pouco benefício, aumentando o custo do material ou a dificuldade de conformação.
A questão correta é se o componente acabado realmente precisa da resistência adicional e do desempenho contra corrosão fornecidos pelo 5052.
Esta comparação é, em grande parte, uma escolha entre a máxima flexibilidade de conformação e resistência mecânica adicional.
O 1050 é atraente onde a alta pureza e a fácil deformação são desejáveis. O 3003 adiciona manganês e fornece uma chapa mais resistente, mantendo boas características de fabricação.
Para uma barreira radiante relativamente simples com requisitos de conformação profunda, o 1050 pode ser suficiente. Para um escudo estampado maior que requer mais resistência inerente do painel, o 3003 pode oferecer um equilíbrio mais adequado.
A diferença torna-se mais pronunciada ao comparar o 3003 com o 5052.
O 3003 é uma liga de alumínio-manganês de uso geral com resistência moderada e boa formabilidade. O 5052 é uma liga de alumínio-magnésio mais resistente com resistência à corrosão particularmente boa.
Uma lógica de seleção típica é:
Isto não substitui a validação de engenharia. A têmpera, a espessura e a geometria da peça acabada continuam sendo críticas.
Um dos detalhes mais importantes em uma cotação de escudo térmico de alumínio é frequentemente negligenciado: a têmpera.
As condições comuns de chapas de alumínio podem incluir designações como:
Essas designações descrevem como o alumínio foi processado e influenciam as propriedades mecânicas e o comportamento de conformação.
Por exemplo, uma condição recozida macia pode ser selecionada para operações de conformação exigentes, enquanto uma condição encruada pode fornecer maior resistência à chapa acabada.
É por isso que uma especificação útil deve indicar mais do que:
“Alumínio 3003, 0,5 mm.”
Um requisito completo deve definir a liga e a têmpera juntas sempre que o componente já tiver sido projetado em torno de uma condição de material específica.
A liga de base não é a única fonte de rigidez do painel.

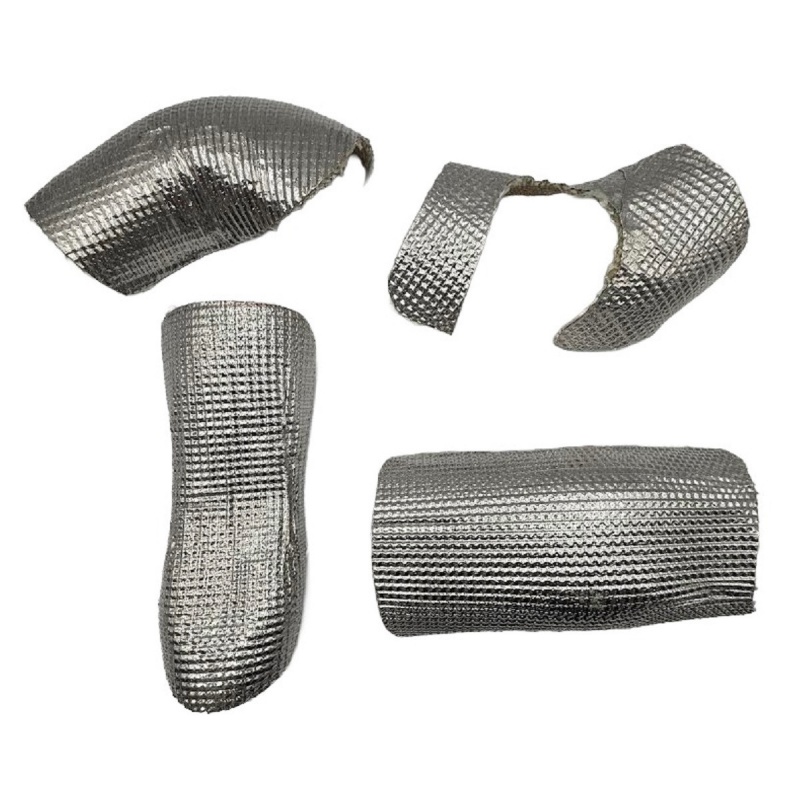

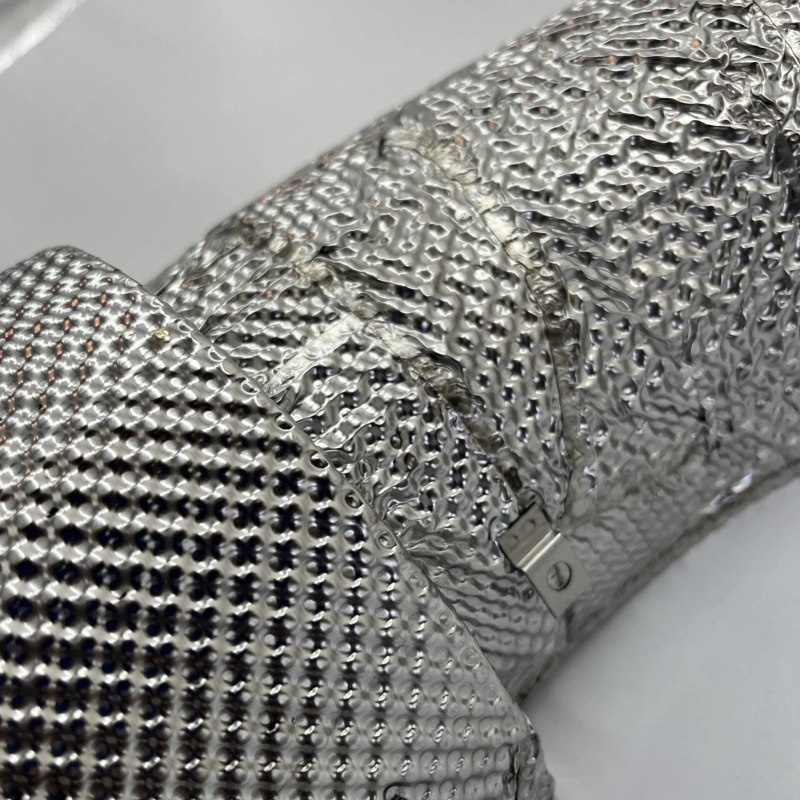

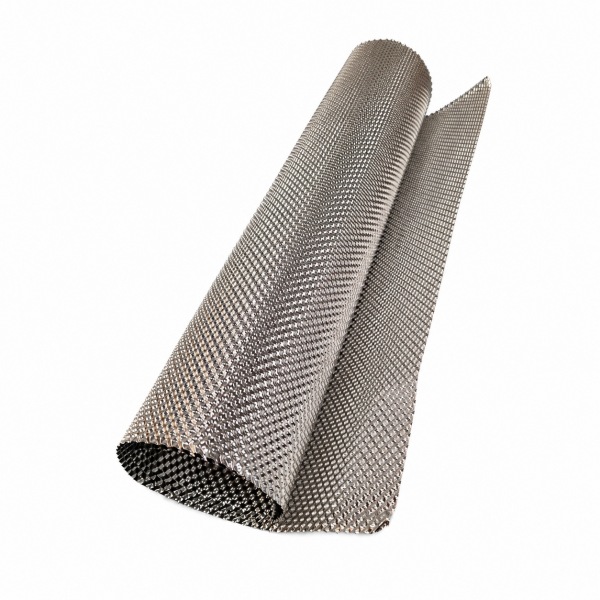

BSTFLEX chapa de barreira térmica de alumínio gofrado utiliza a geometria da superfície moldada para aumentar a estabilidade estrutural do alumínio fino.
Consequentemente, os engenheiros devem considerar três variáveis juntas:
| Variável | O que influencia |
|---|---|
| Liga | Resistência de base, conformabilidade, comportamento de corrosão e resposta de fabricação |
| Têmpera | Dureza, resistência e capacidade de conformação |
| Geometria da gofragem | Rigidez do painel, estabilidade dimensional e resposta à vibração |
Alterar uma variável pode afetar a exigência para as outras. Portanto, um escudo térmico não deve ser otimizado apenas pelo número da liga.
Para barreiras radiantes do compartimento do motor, 1050, 1100 e 3003 podem ser candidatas, dependendo da geometria do componente e do requisito de rigidez.
Uma peça profundamente conformada pode se beneficiar de uma classe com alta conformabilidade. Um painel largo que exija maior estabilidade de forma pode justificar o 3003 ou uma têmpera encruada.
O 5052 pode ser avaliado quando a durabilidade mecânica ou a exposição à corrosão forem mais exigentes.
Os escudos sob o assoalho enfrentam mais do que calor. Eles também podem encontrar água, contaminantes da pista, vibração e detritos.
Por essa razão, os engenheiros geralmente dão maior ênfase à resistência à corrosão e à estabilidade mecânica do que fariam para uma barreira protegida no compartimento do motor.
O 3003 pode oferecer um equilíbrio útil entre resistência e conformabilidade para muitos projetos sob o assoalho. O 5052 torna-se atraente quando maior resistência e durabilidade ambiental são prioridades.
Onde a zona térmica excede os limites práticos da construção de alumínio selecionada, a solução não deve ser simplesmente escolher uma liga de alumínio mais forte. O engenheiro deve, em vez disso, avaliar o espaçamento do escudo, múltiplas camadas ou outro metal, como material de escudo térmico em aço inoxidável.
Se o alumínio é adequado perto de um coletor de escape depende do ambiente térmico real, da distância da fonte de calor, do fluxo de ar e da arquitetura da blindagem.
Apenas o grau da liga não pode responder a esta pergunta.
Um alumínio mais forte, como o 5052, não torna automaticamente o material adequado para uma condição térmica que exceda o que um conjunto de blindagem de alumínio pode tolerar. Resistência mecânica e adequação térmica são questões de engenharia diferentes.
Para locais severos no lado do escape, aço inoxidável ou, em sistemas extremos,Material de blindagem térmica Inconel 625pode ser mais apropriado.
O ponto de fusão é às vezes usado em comparações online de blindagens térmicas como se fosse uma classificação de temperatura operacional. Para um componente de veículo projetado, essa abordagem é incompleta.
Um metal não precisa derreter antes que suas propriedades mecânicas, comportamento de oxidação ou estabilidade dimensional se tornem inaceitáveis para a aplicação.
A seleção de blindagem térmica automotiva deve, em vez disso, considerar:
É por isso que uma comparação de ligas baseada apenas na temperatura de fusão pode levar a uma má decisão de material.
Aumentar a espessura da chapa adiciona resistência mecânica e rigidez, mas também aumenta o peso da peça e o consumo de matéria-prima.
Uma blindagem térmica automotiva pode alcançar estabilidade estrutural através de uma combinação de seleção de liga, têmpera, estampagem e geometria do componente formado.
Por esta razão, a espessura prática mínima deve ser estabelecida a partir do projeto da peça concluída e dos requisitos de validação, em vez de copiada de uma blindagem térmica não relacionada.
Para um novo projeto OEM ou de substituição, forneça o máximo possível das seguintes informações:
| Item da RFQ | Exemplo de informação |
|---|---|
| Aplicação | Compartimento do motor, túnel de escape, conversor catalítico, silenciador ou parte inferior da carroceria |
| Liga | 1050, 1100, 3003, 5052 ou recomendação do fornecedor |
| Têmpera | O, H14, H24, H32 ou requisito do desenho |
| Espessura | Espessura nominal especificada |
| Superfície | Plana ou estampada |
| Padrão de estampagem | Padrão, desenho, amostra existente ou design necessário |
| Forma de fornecimento | Folha, bobina, peça em bruto ou peça acabada |
| Dimensões | Largura, comprimento e dimensões do componente |
| Processamento adicional | Estampagem, dobra, trefilação, perfuração ou corte |
| Quantidade | Requisito de protótipo e volume de produção anual |
Às vezes, mas a substituição não deve ser feita apenas com base nos nomes das ligas.
Uma mudança de 1050 para 1100 pode parecer relativamente pequena, enquanto uma mudança de 1050 para 5052 representa uma mudança muito maior em termos de resistência e características de conformação. Mesmo quando dois materiais podem desempenhar a mesma função térmica, o processo de estampagem pode precisar de parâmetros diferentes.
Antes de aprovar uma substituição, analise:
Nem todo comprador começa com uma especificação de material completa. Para projetos de protótipos e escudos térmicos personalizados, o ponto de partida pode ser uma peça existente, um desenho ou simplesmente um problema de instalação.
Nessa situação, forneça:
Essas informações permitem que a escolha do material seja avaliada juntamente com a espessura e a construção do relevo.
A BSTFLEX fabrica material de barreira térmica de alumínio em relevo para aplicações de gestão térmica automotiva e industrial.
Os projetos podem ser desenvolvidos de acordo com desenhos, amostras e especificações de material do cliente, com variáveis como liga, têmpera, espessura, dimensões da folha e construção em relevo avaliadas de acordo com a aplicação final.
Para zonas térmicas que requerem uma família de metal diferente, os clientes também podem avaliar material de escudo térmico de aço inoxidável em relevo ou Material de proteção térmica de Alloy 625 Inconel.
1050, 1100, 3003 e 5052 estão entre os graus de alumínio que podem ser considerados para chapas de escudo térmico automotivo. A liga correta depende da capacidade de conformação necessária, resistência mecânica, resistência à corrosão, geometria do componente e ambiente operacional.
O 1050 pode ser adequado para barreiras térmicas leves e moldadas onde excelente conformabilidade e alta pureza do alumínio são importantes e o componente não requer alta resistência mecânica.
O 1100 é um alumínio comercialmente puro da série 1xxx com excelente conformabilidade. O 3003 contém manganês e oferece maior resistência mecânica, mantendo uma boa capacidade de conformação. Isso pode tornar o 3003 útil para escudos que exigem mais rigidez.
O 3003 oferece um equilíbrio útil de conformabilidade e resistência moderada. O 5052 oferece maior resistência e forte resistência à corrosão. O melhor material depende do componente acabado e do ambiente, e não apenas da resistência da liga.
O 5052 pode ser considerado para aplicações de escudo térmico de alumínio que exigem maior durabilidade mecânica ou resistência à corrosão. Sua adequação para um local de escapamento específico ainda depende da exposição térmica, do espaço de ar, da arquitetura do escudo e dos requisitos de validação.
Não necessariamente. Uma maior resistência mecânica não estabelece, por si só, uma temperatura de serviço admissível mais alta. A exposição térmica, o comportamento da liga sob temperatura, a geometria do componente e o espaçamento do escudo devem ser avaliados separadamente.
O temperamento afeta a dureza, a resistência e a conformabilidade da chapa. Duas chapas feitas da mesma liga de alumínio, mas fornecidas em temperamentos diferentes, podem se comportar de maneira diferente durante a estampagem, dobra e estampagem profunda.
Sim. Os projetos podem ser desenvolvidos de acordo com desenhos, amostras ou requisitos de aplicação. Os compradores devem fornecer a liga e o temperamento preferidos quando especificados, juntamente com a espessura, dimensões, requisitos de estampagem e quantidade de produção esperada.
As quatro ligas representam prioridades diferentes, em vez de uma progressão simples de inferior para superior.
1050 é um forte candidato quando alta pureza e excelente capacidade de conformação são prioridades.
1100 oferece vantagens semelhantes como uma chapa de alumínio comercialmente pura amplamente utilizada.
3003 é útil quando o escudo térmico precisa de um melhor equilíbrio entre conformabilidade e resistência mecânica.
5052 caminha para uma maior resistência e durabilidade ambiental exigente.
A especificação final deve combinar liga, temperamento, espessura, geometria de estampagem e design do componente. Para projetos OEM, envie à BSTFLEX seu desenho, amostra, ambiente operacional e quantidade para que a construção do escudo térmico de alumínio possa ser avaliada como um componente completo, em vez de apenas como um grau de chapa isolado.
