Enchimento de silenciador de escape de gerador é o material acústico fibroso instalado dentro da seção absorvente de um silenciador de escape de motor adequado. Não deve ser confundido com o isolamento enrolado na parte externa do silenciador, do tubo de escape ou da chaminé. O enchimento interno é selecionado com base na temperatura dos gases, na geometria do silenciador, na retenção de fibras, no peso do enchimento e no regime de operação.
Para projetos de geradores industriais e a diesel, a especificação de compra deve identificar exatamente onde o enchimento é usado e se o silenciador é de design absorvente, reativo ou combinado. Nem toda câmara em um silenciador de escape industrial contém fibra, e o enchimento nunca deve ser adicionado a uma passagem interna simplesmente porque há espaço vazio visível.
A BSTFLEX fornece materiais de enchimento para silenciadores de escape, incluindo fibra de vidro, lã de aço inoxidável, fibra cerâmica, fibra de basalto e componentes de enchimento fabricados. Este guia foca na especificação de enchimento acústico interno para silenciadores de escape de geradores e motores industriais.
Os sistemas de escape de geradores industriais podem usar tanto enchimento acústico interno quanto isolamento térmico externo. Estes são produtos diferentes com funções diferentes.
| Produto | Localização Típica | Função Principal |
|---|---|---|
| Enchimento interno do silenciador de escape | Dentro do silenciador, geralmente atrás ou ao redor de um revestimento ou núcleo de metal perfurado. | Fornece absorção acústica porosa dentro do design aprovado do silenciador. |
| Isolamento externo do silenciador | Fora da carcaça do silenciador. | Ajuda a controlar a temperatura da superfície externa e a perda de calor. |
| Isolamento do tubo de escape | Ao redor da tubulação de escape a jusante ou a montante. | Reduz a transferência de calor do tubo para o equipamento ao redor e as áreas de pessoal. |
Uma solicitação de lã de isolamento para silenciador de escape deve, portanto, declarar se o comprador se refere ao enchimento acústico interno ou ao isolamento térmico externo. Este artigo trata do material acústico interno.
Alguns silenciadores industriais atenuam o ruído principalmente através de câmaras, reversões de fluxo ou elementos reativos. Outros usam um meio acústico poroso atrás de metal perfurado. Silenciadores combinados podem usar ambos os princípios.
Antes de especificar o enchimento para silenciador industrial, obtenha a seção transversal do silenciador e identifique:
Apenas as regiões projetadas para enchimento acústico devem receber material de enchimento. Não preencha câmaras reativas, passagens de gás, drenos ou outros espaços funcionais, a menos que o desenho do silenciador o exija.

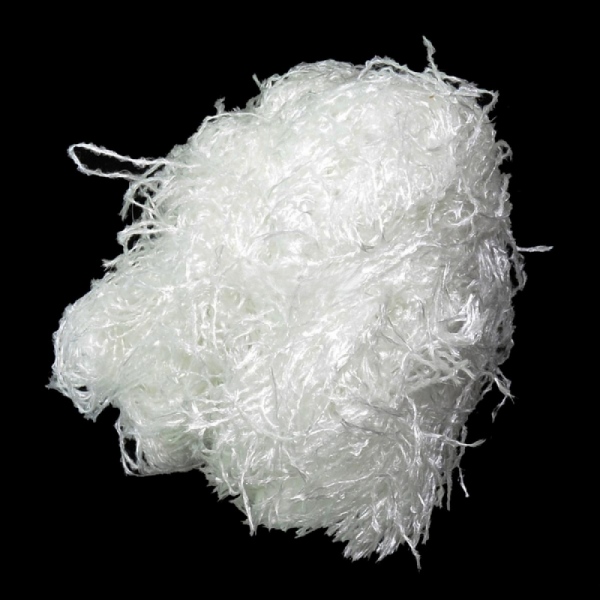

O enchimento acústico de fibra de vidro é uma direção de material para silenciadores de escape absorventes adequados. A especificação correta deve identificar o grau do vidro e a construção da fibra, em vez de simplesmente declarar lã de fibra de vidro.
A BSTFLEX oferece várias vias de fornecimento de fibra de vidro:

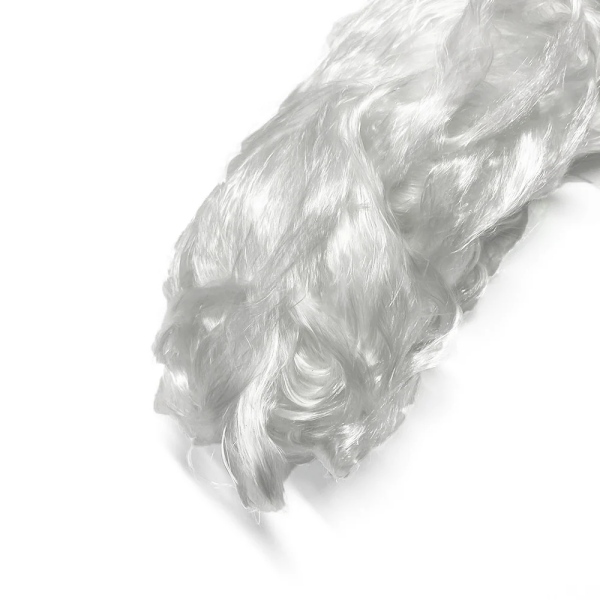

Para silenciadores de geradores, indique se o processo de produção requer fibra solta, filamentos contínuos, mantas, peças cortadas ou cargas pré-pesadas. O mesmo nome de material pode descrever várias vias de montagem diferentes.
O fluxo de exaustão de alta velocidade e a pulsação podem expor a embalagem imediatamente ao lado de um núcleo perfurado a condições mecânicas severas. Alguns projetos, portanto, usam uma camada de fibra metálica próxima à superfície perfurada voltada para o gás.

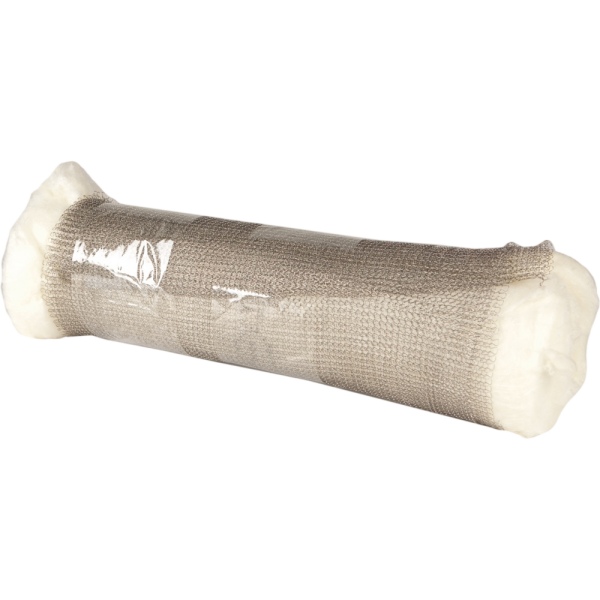

A BSTFLEX fornece embalagem de exaustão de lã de aço inoxidável e rolos de lã de aço inoxidável para construções adequadas de embalagens de exaustão.
A camada metálica deve ser especificada separadamente da fibra acústica principal. Defina:
Não substitua automaticamente a carga completa de fibra de vidro por lã de aço inoxidável. Em muitos projetos, os materiais desempenham funções diferentes dentro do mesmo sistema de enchimento.

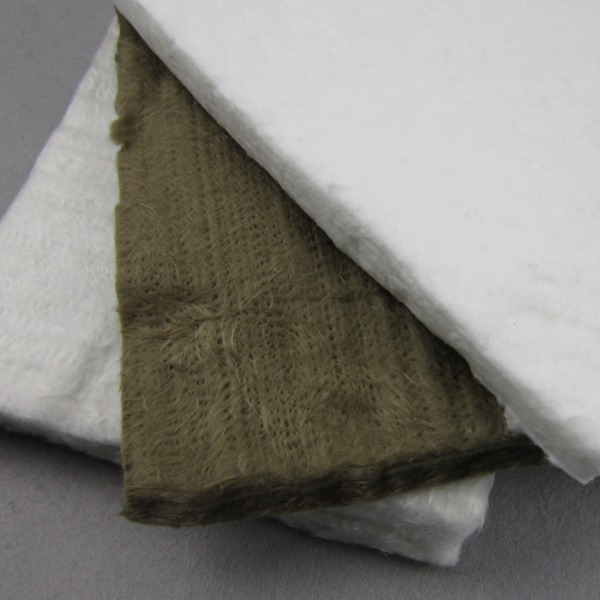

A fibra cerâmica e a fibra de basalto também podem ser avaliadas quando o projeto de escapamento aprovado exigir essas famílias de materiais. Um número de temperatura de catálogo mais alto por si só não é motivo suficiente para alterar uma especificação existente de fibra de vidro.
Para projetos de fibra cerâmica, consulte o BSTFLEX Ceramic Fiber Muffler Packing. Para projetos de fibra de basalto, consulte o Basalt Loose Fill Exhaust Muffler Packing e outras opções de basalto na linha de enchimento de silenciadores (Muffler Packing).
Para qualquer um dos materiais, identifique o grau exato, a forma fornecida, os requisitos de manuseio, as condições operacionais e o método de aprovação de amostra. Não trate lã genérica para fornos, lã mineral de construção ou outro produto de isolamento não relacionado como um substituto automático para silenciador de escapamento.
Um gerador de emergência testado periodicamente e um gerador de energia principal operando por longos períodos podem impor diferentes condições de serviço à mesma geometria nominal de silenciador.
Forneça ao fornecedor as informações disponíveis sobre:
As palavras gerador a diesel não definem um material de gaxeta universal. As condições reais de exaustão e do silenciador continuam sendo a base de engenharia para a seleção.
Ao solicitar gaxeta para exaustão industrial de alta temperatura, identifique onde a temperatura é medida.
Os valores possíveis incluem:
Estes valores não são intercambiáveis.
Separe também o serviço contínuo dos picos curtos. Pergunte o que cada classificação de material citada representa e a qual componente ela se aplica. A classificação de uma fibra não se aplica automaticamente a aglutinantes, costuras, tecido de retenção, adesivos ou ao silenciador montado completo.
Para uma seção absorvente cilíndrica simples com um núcleo circular centralizado, o volume de enchimento anular teórico pode ser estimado a partir de:
V = π × (D2 - d2) × L / 4.000.000
Quando as dimensões são inseridas em milímetros:
O invólucro interno excluído pode incluir o núcleo perfurado e qualquer camada metálica do lado do núcleo. Subtraia o volume de divisórias, elementos estruturais e outras peças que ocupam a cavidade acústica.
Para silenciadores industriais retangulares, ovais ou irregulares, use a área de seção transversal real do desenho em vez de forçar a geometria na fórmula circular.
Uma vez conhecido o volume de embalagem utilizável, uma densidade instalada previamente aprovada pode ser convertida em um peso de fibra alvo:
Peso da fibra seca = volume líquido de embalagem × densidade instalada aprovada.
Este cálculo não seleciona a densidade correta para um novo projeto. Ele converte um requisito de engenharia existente em uma quantidade de produção.
Para um novo silenciador de gerador, a quantidade de enchimento apropriada deve ser estabelecida por meio do processo de projeto e validação do silenciador. Não utilize a densidade de um silenciador de motocicleta, o valor publicado de outro fornecedor ou um valor arbitrário como padrão para um silenciador industrial de grande porte.
Um silenciador de exaustão grande pode conter várias seções acústicas em vez de uma única cavidade anular contínua.
O desenho deve identificar cada região separadamente, por exemplo:
Para cada zona, defina:
Um peso total de enchimento correto não garante uma distribuição correta quando várias cavidades isoladas estão presentes.
Silenciadores de exaustão industriais podem usar um revestimento de metal perfurado, tela de arame, tecido de fibra de vidro ou outra camada de retenção entre o meio acústico e o caminho do gás.
A BSTFLEX oferece uma Stainless Steel Exhaust Screen for Muffler Packing Retention para construções adequadas.
Onde uma tela de retenção for necessária, especifique:
Onde tecido for utilizado, especifique seu material e construção separadamente. Não assuma que qualquer tecido de fibra de vidro seja adequado simplesmente porque o meio acústico primário também é de fibra de vidro.

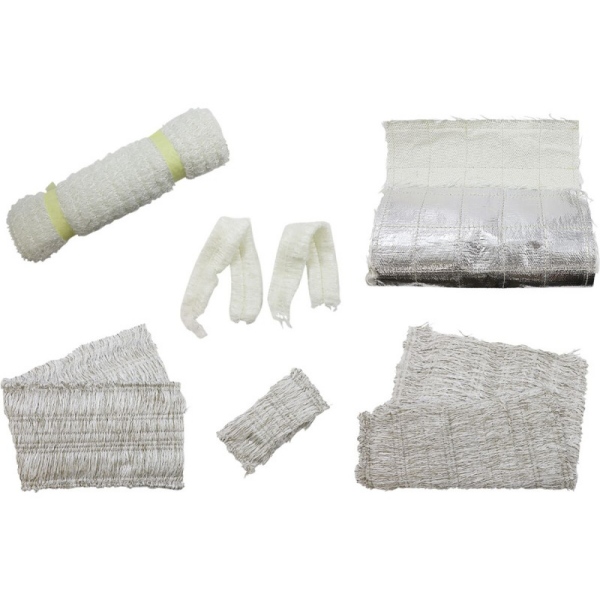

Os fabricantes de silenciadores industriais podem adquirir o enchimento de várias maneiras.
| Forma de Fornecimento | Situação de Produção Adequada | Controles Principais de Compras |
|---|---|---|
| Fibra solta a granel | O fabricante possui um processo estabelecido de pesagem e enchimento. | Grau do material, peso líquido da embalagem e carga por zona de embalagem. |
| Fibra contínua ou fio | A fábrica processa ou molda o material durante a produção do silenciador. | Construção da fibra, formato da embalagem e consumo de material por peça. |

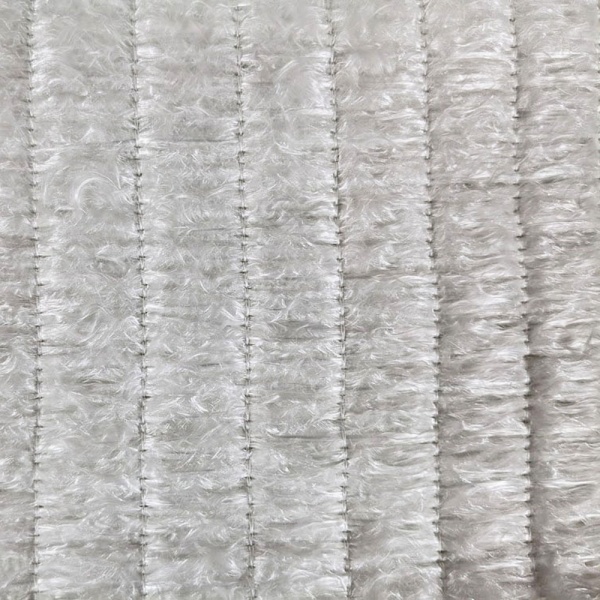

| Manta ou folha | Padrões de corte repetíveis são usados atrás de painéis perfurados ou ao redor de núcleos. | Peso por área, espessura, dimensões de corte e rendimento útil. |
| Carga pré-pesada | A pesagem à beira da linha deve ser reduzida ou eliminada. | Peso da fibra seca, tolerância, tara da embalagem, etiqueta e quantidade por silenciador. |
| Embalagem ou almofada fabricada | O design usa material acústico contido em cavidades definidas. | Enchimento de fibra, material de cobertura, dimensões, costuras e peso acabado. |
Embalagem a granel para silenciador não é automaticamente a opção de menor custo. Compare o preço do material com a pesagem, corte, enchimento, refugo, controle de qualidade e mão de obra de montagem.
Grandes pedidos de OEM precisam de uma especificação de embalagem, bem como de uma especificação de material.
Para fibras a granel, defina:
Para cargas pré-pesadas ou componentes cortados, defina também:
Não use o peso total do palete como o único controle de quantidade de produção.
A embalagem fibrosa deve chegar na condição de material acordada. Água, óleo, poeira ou fibras estranhas podem alterar o peso medido e afetar o processamento.
Para fornecimento industrial a granel:
Uma embalagem que absorveu umidade pode pesar mais sem conter mais fibra acústica seca aprovada.
| Área de Inspeção | Requisito Típico |
|---|---|
| Identidade do material | Grau de fibra correto, referência do produto e documentação exigida. |
| Quantidade da embalagem | Peso líquido da fibra ou cargas pré-pesadas contadas. |
| Dimensões do colchão ou componente | Largura, comprimento, espessura ou geometria moldada de acordo com o desenho aprovado. |
| Camada metálica | Especificação correta de lã de aço inoxidável ou tela de retenção, quando incluída. |
| Condição | Sem contaminação inaceitável, danos por umidade ou falha na embalagem. |
| Rastreabilidade | Número do lote, número da peça e documentos de remessa exigidos. |
Acorde as taxas de amostragem, métodos de medição e tolerâncias antes de pedidos repetidos. Não crie limites de aceitação após o envio a partir de uma embalagem selecionada aleatoriamente.
Silenciadores industriais existentes podem atingir o estágio de substituição sem uma especificação de embalagem original completa.
Quando possível, forneça:
O peso da embalagem usada não deve ser tratado automaticamente como a carga original. O material pode ter sido perdido, contaminado ou redistribuído durante o serviço.
Um projeto de substituição deve reproduzir uma construção aprovada ou estabelecer uma especificação revisada por meio de avaliação de engenharia apropriada.
Os sistemas de exaustão de motores industriais podem produzir condensado. Onde o silenciador inclui pontos de drenagem, reservatórios ou caminhos de líquido definidos, o arranjo da embalagem deve preservar essas funções.
Mostre os drenos e pontos baixos na seção transversal fornecida ao fornecedor da embalagem. Não preencha um espaço de drenagem ou bloqueie uma abertura de dreno com fibra solta só porque parece ser uma cavidade não utilizada.
O projetista do silenciador permanece responsável pelo arranjo completo de exaustão, drenagem e controle de corrosão.
O material de preenchimento é um dos componentes do silenciador. O desempenho acústico final também depende de:
Não atribua uma redução garantida em decibéis apenas ao material de preenchimento.
Para uma amostra OEM, registre a identidade do material, a quantidade de preenchimento, a distribuição de zonas, as camadas de retenção e a revisão da montagem. Compare o desempenho sob a carga do motor e o método de medição acordados. Inclua a avaliação de queda de pressão ou contrapressão onde exigido pelo design do sistema de exaustão.
| Campo da RFQ | Informações a Fornecer |
|---|---|
| Aplicação | Gerador de emergência, gerador de energia principal, motor a diesel, motor a gás ou outro equipamento industrial. |
| Design do silenciador | Absorvativo, combinação reativa/absorvativa, desenho ou seção transversal interna. |
| Zonas de preenchimento | Dimensões e quantidade de cada cavidade acústica. |
| Material | Material aprovado existente ou fibra de vidro, lã de aço inoxidável, cerâmica ou basalto exigidos conforme orientação. |
| Requisito de preenchimento | Peso seco, densidade ou requisito de desenvolvimento para cada zona. |
| Retenção | Revestimento perfurado, tela de arame, tecido, envoltório de núcleo ou outras camadas. |
| Condições de operação | Temperaturas contínuas e de pico, regime do motor e informações relevantes sobre o fluxo de gás. |
| Forma de fornecimento | Fibra a granel, manta, rolo, peça cortada, carga pré-pesada ou embalagem fabricada. |
| Quantidade comercial | Quantidade de protótipo, quantidade do pedido e demanda anual. |
| Embalagem | Peso do saco, quantidade por caixa, exigência de palete, etiquetas e rastreabilidade. |
Quando a especificação existente estiver incompleta, marque os campos desconhecidos como itens de desenvolvimento. Não os preencha com valores genéricos de embalagem para motocicletas ou automotivos.
Não. A embalagem interna do silenciador é um material acústico instalado dentro de uma seção de silenciador absorvente. O isolamento do tubo de escapamento é instalado na parte externa do tubo para controlar a transferência de calor.
A fibra de vidro é usada como meio acústico em silenciadores industriais absorventes adequados, mas o grau exato do vidro, a construção, as condições de temperatura e o sistema de retenção devem ser aprovados para a aplicação.
Nem todo projeto faz isso. Lã de aço inoxidável pode ser especificada perto do núcleo perfurado onde o projeto exige uma camada protetora metálica. Siga a construção aprovada do silenciador.
A BSTFLEX pode discutir fibra a granel, rolos, mantas, componentes cortados, cargas pré-pesadas e formatos de enchimento fabricados para projetos OEM adequados. O material final, a embalagem e as quantidades do pedido devem ser acordados durante a cotação.
Use a especificação aprovada do silenciador quando disponível. Caso contrário, calcule o volume real da cavidade acústica e estabeleça a quantidade de material necessária por meio do processo de desenvolvimento e validação do silenciador. Apenas a potência do motor não é suficiente para determinar o peso do enchimento.
O material usado pode servir de referência, mas não deve definir automaticamente a carga original. A perda de fibras, a contaminação e a redistribuição podem ter alterado o seu peso durante o serviço.
Envie para a BSTFLEX o desenho do silenciador industrial, as dimensões da zona de compactação, a especificação do material existente, as condições operacionais e a quantidade de produção necessária. Indique se você precisa de material a granel, mantas, rolos, cargas pré-pesadas ou componentes de compactação fabricados.
Para projetos baseados em desenhos e amostras, use oServizado de Fabricação de Embalagem de Silencioso OEM BSTFLEX. Outros materiais e formatos de fornecimento estão disponíveis através do linha de produtos Muffler Packing.
