Os tubos de proteção térmica de alumínio não possuem construção de parede única. Um tubo corrugado feito de folha de alumínio e um tubo de aparência semelhante revestido com fibra de vidro apresentam superfícies de material diferentes para o componente interno. A decisão de compra deve começar por essa diferença, e não pela aparência prateada.
Para uma mangueira automotiva, cabo de controle ou conjunto de chicote elétrico, primeiro identifique a função necessária: uma cobertura reflexiva externa, uma barreira térmica composta ou um duto de transferência de ar. Este guia compara duas construções de tubos corrugados de proteção térmica e explica o que confirmar antes de substituir um pelo outro.
Dois Tubos Corrugados, Duas Construções de Parede

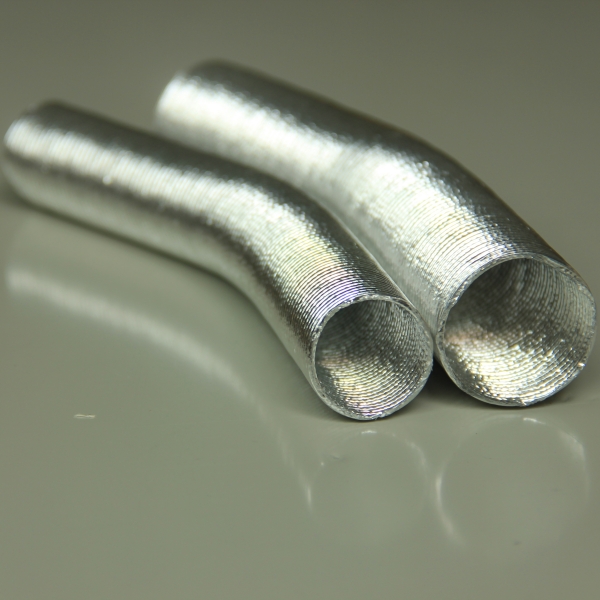

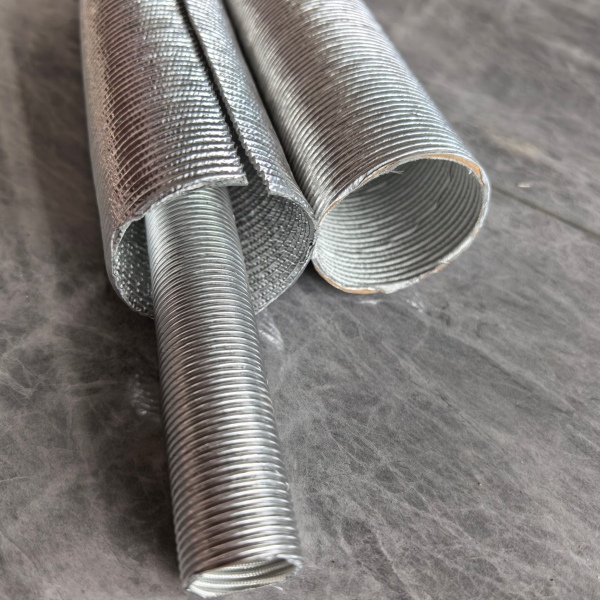

A BSTFLEX lista Mangueira Corrugada Termorreflexiva de Folha de Alumínio com uma parede de folha de alumínio de três camadas. O Tubo de Proteção Térmica de Fibra de Vidro e Folha de Alumínio separado possui uma camada interna de fibra de vidro e duas camadas de alumínio externas.
| Ponto de seleção | Mangueira corrugada apenas de folha | Tubo corrugado revestido de fibra de vidro |
|---|---|---|
| Construção de parede listada | Três camadas de folha de alumínio. | Fibra de vidro por dentro, alumínio no meio e alumínio por fora. |
| Superfície voltada para o componente protegido | A superfície interna de alumínio. | A camada de fibra de vidro. |
| Motivo para avaliá-lo | O projeto exige uma capa protetora de alumínio moldada sem revestimento têxtil. | O projeto exige uma capa composta com uma camada de fibra de vidro entre o alumínio e o componente. |
| Questões de instalação | Verifique a folga moldada, a condição da borda cortada, a retenção e os pontos de contato. | Verifique os mesmos recursos, além da condição do revestimento e do espaço acabado disponível dentro do tubo. |
| Evidência de desempenho | Use os resultados para a construção de folha selecionada e o arranjo instalado. | Use os resultados para a construção composta selecionada e o arranjo instalado. |
A tabela não estabelece um vencedor universal. Sem condições de teste comparáveis, uma lista de materiais isolada não pode mostrar qual tubo manterá uma mangueira específica mais fria ou durará mais tempo em serviço.
O Que a Superfície de Alumínio Faz?
Um exterior de alumínio reflexivo é usado para reduzir o calor radiante absorvido de componentes quentes próximos. Uma camada interna de fibra de vidro fornece uma camada térmica adicional entre a parede metálica e a peça protegida. Essas funções devem ser consideradas separadamente ao selecionar um tubo de fibra de vidro e alumínio.
Nenhuma das construções resfria ativamente uma linha. Onde o componente em si gera calor ou transporta um fluido quente, analise seu ambiente térmico completo em vez de assumir que uma cobertura externa diminuirá sua temperatura. Especifique a condição aceitável do componente protegido, e não simplesmente a temperatura mais alta anunciada para um material de cobertura.
Para uma revisão de projeto, identifique se a carga vem de uma fonte radiante próxima, ar quente ao redor ou contato direto. Não transforme uma declaração de exposição à radiação em permissão para apoiar o tubo em um coletor de escape.

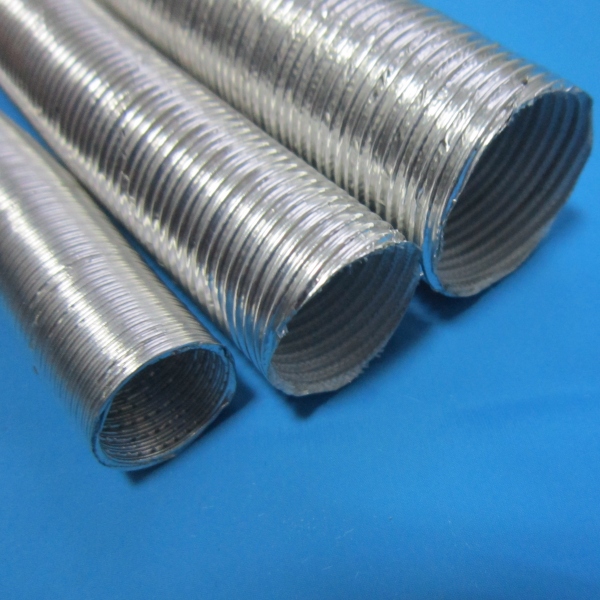

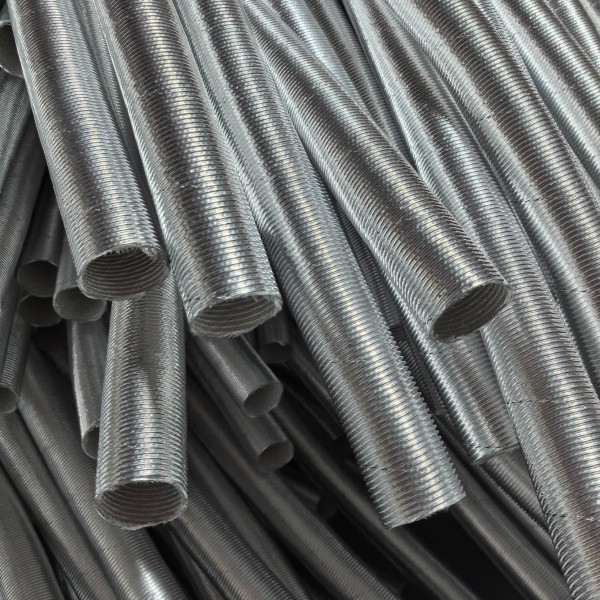

Quando Você Deve Considerar o Tubo Apenas de Folha?
Comece com a construção apenas de folha quando o desenho exigir uma cobertura de alumínio corrugada e não houver requisito para uma camada interna têxtil. O produto listado retém sua forma moldada, o que é útil ao analisar uma rota definida em torno de um conjunto existente.
Mantenha a seleção condicionada à instalação real. Confirme se o tubo pode ser passado sem achatar, se suas extremidades não se apoiam contra uma superfície vulnerável de mangueira ou cabo, e se seus suportes o mantêm na posição correta. Não assuma que a adição de mais camadas de folha atingirá uma meta térmica não testada.
Para compras de reposição, compare uma seção cortada do componente original com a amostra proposta. Uma fotografia externa pode não revelar se a peça antiga contém apenas folha, fibra de vidro, papel ou outro revestimento.

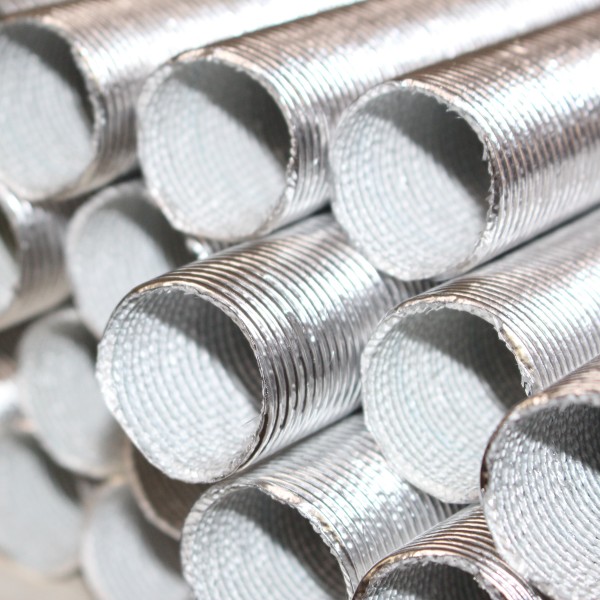

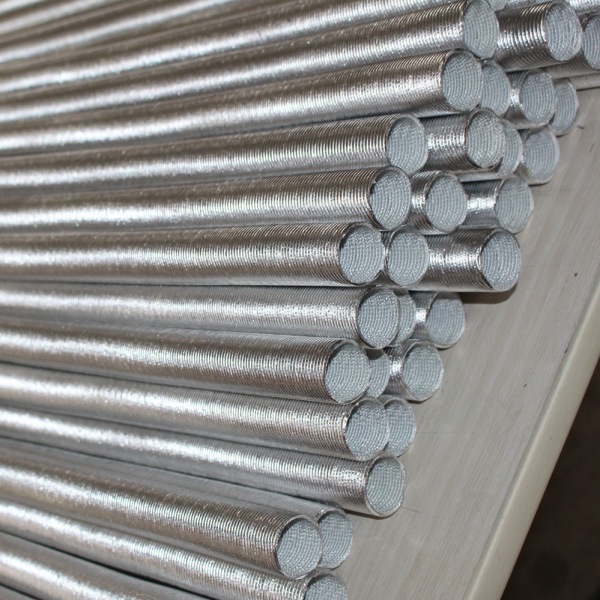

Quando Você Deve Considerar um Tubo Revestido de Fibra de Vidro?
Avalie a construção revestida de fibra de vidro quando a especificação do conjunto exigir uma parede composta ou uma superfície interna de fibra de vidro. O produto BSTFLEX existente lista a proteção de mangueiras, cabos e linhas de fluidos entre suas aplicações, incluindo conjuntos de arrefecimento, ar-condicionado e linhas de combustível.
O revestimento merece sua própria inspeção. Revise sua condição nas extremidades cortadas, após a conformação e onde quer que o componente protegido possa se mover contra ele. Não assuma que a fibra de vidro elimina automaticamente o atrito, ou que um revestimento permite uma folga menor em relação a uma fonte de calor.
Peça a referência completa de construção. Um pedido genérico de “tubo de fibra de vidro aluminizado” pode, caso contrário, deixar em aberto se o fornecedor está cotando um tubo composto corrugado ou uma manga têxtil macia.
Tubulação de Proteção Térmica Corrugada Não É o Mesmo que Luva Macia
A tubulação de proteção térmica também é usada como descrição para produtos têxteis costurados ou trançados com revestimento externo refletivo. Uma construção corrugada deve, portanto, ser identificada explicitamente no pedido de compra quando for necessária uma parede tubular conformada.
Especifique a forma instalada esperada em vez de usar “flexível” como o único requisito mecânico. Um tubo que pode ser conformado durante a montagem não foi, apenas por esse motivo, qualificado para articulação contínua. Se o trajeto se mover repetidamente, inclua esse movimento na análise da aplicação antes de selecionar a parede.
Da mesma forma, não assuma que o tubo corrugado se expandirá sobre um conector grande da mesma maneira que uma trança expansível. Estabeleça a sequência de montagem antes de aprovar o tamanho nominal.
Escolha o Diâmetro ao Redor do Componente, Não o Seu Furo Interno
Para proteção externa, a dimensão inicial relevante é o envelope externo da peça a ser coberta. O furo interno de uma mangueira de combustível, por exemplo, não descreve o espaço necessário para deslizar um tubo de proteção térmica sobre sua cobertura externa ou conexões de extremidade.
Registre o maior item pelo qual o tubo deve passar, a seção final protegida e o espaço circundante disponível. Se o tubo for instalado antes que a conexão de extremidade seja fixada, declare essa sequência no desenho. Se for uma substituição de manutenção após a montagem, revise o acesso separadamente.
Não adote uma folga extra universal. Ajuste, movimento, retenção e qualquer separação pretendida devem ser acordados para a montagem real. Para um tubo revestido de fibra de vidro, especifique a abertura interna utilizável do produto acabado em vez de um diâmetro de metal inacabado.
Dois Casos de Instalação Que Mudam a Escolha
Uma mangueira pré-montada com grandes conexões de extremidade
O tubo pode encaixar no corpo da mangueira, mas não passar pelo conector. Primeiro, decida se a proteção é instalada durante a fabricação da mangueira ou durante a manutenção do veículo. Resolva essa restrição de montagem antes de comparar amostras apenas com folha e revestidas com fibra de vidro; selecionar uma parede diferente não resolve um caminho de instalação inacessível.
Um trajeto de cabo conformado ao lado de um componente quente
A análise precisa incluir todo o caminho protegido, não apenas a seção reta. Verifique o raio interno, as posições das extremidades e os suportes após a conformação. Compare construções candidatas nessa geometria, com as folgas do cabo e da fonte de calor definidas, em vez de escolher entre amostras soltas em uma bancada.
Estes são exemplos de seleção, não layouts de veículos aprovados. Mantenha as folgas e os requisitos de componentes do fabricante do veículo ou equipamento.
Não Substitua por um Duto de Ar de Aparência Semelhante
Um tubo corrugado de alumínio pode ser fornecido para proteção de componentes ou para direcionamento de ar. A forma isolada não estabelece sua função. O APK Hot Air Ducting Pipe, por exemplo, é descrito com alumínio por dentro, papel no meio e plástico por fora; essa não é a mesma parede de nenhum dos tubos de proteção comparados aqui.
Mantenha a consulta explícita: “cobertura externa ao redor de uma mangueira” é diferente de “duto que transporta ar aquecido”. Não aprove a substituição simplesmente porque ambos os produtos dobram ou compartilham um diâmetro nominal. Nenhuma das descrições estabelece adequação para conter gases de escapamento de combustão ou transportar combustível pressurizado.
Revise Pontos de Contato, Retenção e Acesso para Manutenção
Trate o seguinte como uma lista de verificação de revisão de projeto proposta. O engenheiro de projeto deve definir os limites aplicáveis e o método de fixação aprovado.
| Localização | Questão a resolver |
|---|---|
| Extremidades cortadas | Uma borda exposta pode entrar em contato com a cobertura da mangueira, isolamento de cabo ou componente adjacente durante a montagem ou movimento? |
| Curvas | O tubo conformado mantém a abertura e a folga acordadas sem esmagamento local ou separação de parede? |
| Clipes e retentores | A fixação selecionada mantém a proteção no lugar sem danificar o tubo ou o componente abaixo dele? |
| Interfaces elétricas | As bordas metálicas são mantidas afastadas de terminais expostos, e qualquer isolamento elétrico necessário foi especificado separadamente? |
| Pontos de manutenção | Os técnicos podem inspecionar conectores, uniões e o componente protegido sem ocultar um vazamento ou danificar a cobertura? |
Um tubo refletivo não é um reparo para uma mangueira danificada e não deve ser usado para ocultar um vazamento não resolvido. Não use uma alegação de proteção térmica como evidência de isolamento dielétrico, contenção de pressão ou certificação contra chamas.
Compare as Montagens Acabadas, Não Números de Temperatura Sem Relação
Para uma comparação significativa, acorde o mesmo componente protegido, posição da fonte, rota de instalação e condições de operação para ambos os candidatos. Defina o local de medição e o limite de aceitação antes de avaliar os resultados.
Inclua a condição instalada na decisão: um tubo que atinge uma meta térmica, mas não consegue permanecer na posição, não é um substituto aceitável. Da mesma forma, uma cobertura perfeitamente ajustada ainda precisa da evidência térmica exigida. Requisitos adicionais de vibração, exposição a fluidos ou ambientais devem ser especificados separadamente onde a aplicação os exigir.
Não transfira a temperatura de teste, o raio de curvatura ou a porcentagem de redução de calor de um concorrente para uma construção BSTFLEX. Solicite evidências vinculadas à peça proposta e ao seu uso pretendido.
Solicite o Tubo de Proteção Térmica Corrugado Correto
Envie para a BSTFLEX as dimensões externas do componente protegido, a maior conexão, o comprimento coberto necessário e fotografias da instalação. Informe se a especificação exige tubulação apenas de folha ou um compósito revestido de fibra de vidro, e inclua as condições térmicas, limites de folga e o movimento esperado.
Para uma peça existente, uma fotografia de uma seção cortada ou uma amostra de referência é mais útil do que apenas uma fotografia externa. Inclua a quantidade do pedido e o comprimento fornecido necessário. A página do produto revestido de fibra de vidro lista comprimentos curtos personalizados, embalagem a granel e uma camada de isolamento interno opcional para análise.
Compare as duas construções na gama de tubos de proteção térmica da BSTFLEX, ou envie o seu desenho e requisitos de aplicação para obter um orçamento.
FAQ: Tubagem de Proteção Térmica de Alumínio
Toda a tubagem de proteção térmica de alumínio é revestida com fibra de vidro?
Não. A gama BSTFLEX inclui mangas corrugadas de folha de alumínio de três camadas e um tubo compósito separado com uma camada interna de fibra de vidro e duas camadas de alumínio. Confirme a construção completa da parede antes de encomendar.
A tubagem revestida a fibra de vidro é sempre melhor do que a tubagem apenas com folha?
Não para todas as montagens. O revestimento altera a construção, mas o resultado térmico necessário, o espaço interno útil, as condições de contacto e o método de instalação devem ser verificados. Compare conjuntos acabados representativos em vez de assumir que uma lista de materiais comprova um melhor desempenho.
Um tubo de proteção térmica corrugado pode substituir a conduta de ar do aquecedor?
Não automaticamente. A proteção de componentes externos e o transporte de ar são funções diferentes. Confirme o meio pretendido, a construção da parede e os requisitos do sistema antes de considerar uma substituição.
Como devo especificar o tamanho do tubo protetor?
Comece com o envelope externo do componente protegido e quaisquer conexões pelas quais o tubo deva passar. Especifique a abertura interna acabada, o comprimento coberto, a sequência de instalação e a folga disponível. Não encomende a capa apenas com base no diâmetro interno da mangueira.
