O acabamento de uma instalação de isolamento de escapamento é determinado pelas curvas, sobreposições e extremidades cortadas, e não apenas ao longo do tubo reto. Esses são os detalhes a serem inspecionados na hora da seleção.Revestimento de silicone para escapamentoPara motores a diesel, geradores ou instalações de escapamento seco marítimo aprovadas.

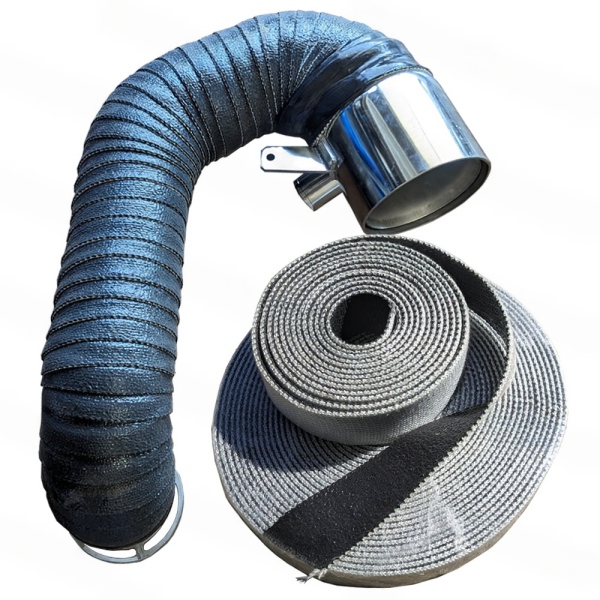

BSTFLEXRevestimento de escapamento em silicone, composto de fibra de vidro e silicone.Combina isolamento de fibra de vidro com um revestimento de silicone. O tecido fornece o corpo isolante, enquanto a superfície revestida ajuda a conter as fibras soltas e proporciona um acabamento externo. A especificação dessa construção exige atenção a toda a montagem: espessura do isolamento, exposição do revestimento, cobertura e fixação das extremidades.
Especifique claramente o formato fornecido. Um rolo composto revestido com silicone é diferente de um revestimento líquido aplicado após a instalação de um revestimento têxtil separado. Também é diferente da fita de silicone usada para acabamento localizado. Esses produtos não devem compartilhar a mesma descrição de compra simplesmente porque ambos contêm silicone.
Para um rolo composto, identifique a construção em fibra de vidro, a espessura total, a face revestida e a condição das bordas. Caso seja necessária uma fita de acabamento adicional, especifique-a como um componente separado, com seus próprios requisitos de instalação e temperatura.
O isolamento térmico não é um reparo para vazamentos no escapamento. O acabamento das extremidades contém e fixa o isolamento; ele não veda um tubo rachado, um flange com vazamento ou uma conexão de escapamento danificada.
A página do produto de isolamento de escapamento em fibra de vidro com silicone lista as seguintes opções. Use-as como ponto de partida para a seleção de amostras e, em seguida, confirme a configuração exata solicitada.
| Especificação | Opções publicadas | O que confirmar ao fazer o pedido |
|---|---|---|
| Construção | Isolamento de fibra de vidro com revestimento de silicone | Construção selecionada e orientação da face revestida |
| Grossura | 2–3 mm | Espessura nominal, tolerância e método de medição necessários |
| Largura | 25, 38, 50, 75 e 100 mm | Largura real e adequação para a curva mais acentuada. |
| Cor | Vermelho, preto, prata eazul | Amostra de acabamento aprovada para a construção selecionada. |
A faixa de valores listada não representa uma tolerância dimensional. Para fornecimentos repetidos, defina uma espessura nominal e seus limites de aceitação em vez de simplesmente encomendar "envoltório de 2 a 3 mm". Da mesma forma, especifique o comprimento do rolo e se é necessário um pedaço contínuo para cada montagem.
Mantenha três requisitos separados: a temperatura na face quente do isolamento, a exposição permitida da porção revestida com silicone e a temperatura necessária da superfície externa acabada. Um limite de material não é uma previsão da temperatura da superfície instalada.
Para trabalhos de desenvolvimento, forneça as condições operacionais sustentadas, a duração do pico e o local de medição da temperatura. Solicite os limites para o compósito completo e para qualquer material de acabamento final. Não transfira a classificação de uma fibra sem revestimento para a camada de silicone, nem utilize a classificação de revestimento de um produto não relacionado.
Quando o compósito for aplicado sobre uma camada de isolamento adicional, avalie toda a configuração. Alterar a espessura da camada subjacente, a tensão de enrolamento ou a cobertura pode modificar o resultado térmico e as dimensões finais.
A superfície revestida pode permanecer perigosamente quente. Não utilize a aparência ou o toque como critério de aceitação.Defina a temperatura superficial alvo necessária para a aplicação e verifique-a em condições operacionais representativas. Mantenha as proteções e folgas necessárias.
Comece a avaliação da aplicação em uma curva, transição de diâmetro ou área de serviço restrita. Faixas mais estreitas devem ser avaliadas onde a fita precisa mudar de direção com frequência. Faixas mais largas devem ser avaliadas em seções maiores e acessíveis, onde o instalador pode manter uma cobertura consistente.
Para esta gama de produtos, compare as opções de 25 ou 38 mm em geometrias compactas e as opções de 50, 75 ou 100 mm em seções maiores, conforme apropriado. Estas são instruções para montagem experimental, não regras de relação entre diâmetro e largura do tubo.
Verifique se a superfície revestida assenta uniformemente em ambos os lados da curva. Rejeite uma instalação que necessite de esticamento excessivo, dobras repetidas ou camadas extras descontroladas apenas para que a largura escolhida se ajuste.
Ao verificar a folga, inclua as sobreposições e as fixações das extremidades. Uma amostra medida plana sobre uma bancada não representa a espessura máxima ao redor do tubo finalizado.
Especifique a sobreposição como uma dimensão ou uma porcentagem da largura da tira e explique como ela é medida. Uma sobreposição fixa copiada de um produto mais largo pode ser inadequada para uma tira estreita.
Por exemplo, 50% de uma faixa de 50 mm corresponde a 25 mm, enquanto 50% de uma faixa de 25 mm corresponde a 12,5 mm. Esses valores servem apenas para fins de notação; não representam uma sobreposição de instalação recomendada. O valor necessário deve constar nas especificações aprovadas para o revestimento e a montagem.
Para o planejamento de quantidades, registre o diâmetro da superfície a ser revestida. Quando o composto de silicone é instalado sobre outra camada de isolamento, esse diâmetro é maior que o diâmetro do tubo sem revestimento. Usar a medida do tubo sem revestimento subestimaria a circunferência a ser coberta.
Use oCalculadora e guia de dimensionamento para fita térmica de escapamentoPara os dados iniciais de planejamento, considere a estimativa como ponto de partida e confirme o consumo real por meio de um teste de encaixe, incluindo curvas, transições e folga para acabamento.
Planeje as posições de início e fim antes de enrolar. Uma extremidade deve ter superfície acessível suficiente para o método de retenção especificado, deixando ao mesmo tempo grampos, flanges, sensores e pontos de inspeção acessíveis.
A descrição do produto BSTFLEX identifica a fita de silicone como uma opção de acabamento. Confirme a fita apropriada para o compósito fornecido, em vez de presumir que qualquer fita de silicone autoadesiva ou autofusível seja intercambiável.
Pergunte como o material de acabamento adere, quanta sobreposição ou tensão é necessária e qual a temperatura que ele suporta na extremidade. Siga o esquema de fixação especificado; uma extremidade com fita adesiva de boa aparência não é, por si só, garantia de fixação segura.
Inclua a borda cortada na aprovação da amostra. Verifique se há fibras salientes, revestimento levantado e material solto após a instalação. O objetivo é um acabamento controlado e durável, não uma promessa sem fundamento de que todas as bordas estejam completamente seladas.
Não utilize uma nova camada de revestimento para ocultar uma condição desconhecida do isolamento. Antes de propor uma sobreposição, identifique o material existente e verifique se há danos, contaminação e umidade nos tubos e no isolamento. Isolamentos antigos e desconhecidos devem ser avaliados antes de serem removidos.
A sobreposição deve ser considerada apenas quando a camada existente for identificada, estiver íntegra, seca e aceitável para uso contínuo. Inclua sua espessura e condição na especificação e, em seguida, avalie a instalação combinada quanto à temperatura, folga, retenção e acesso para inspeção.
Substitua o material subjacente inadequado em vez de o revestir completamente. Quando for necessário acesso frequente ao tubo, considere uma solução removível em vez de construir camadas sucessivas de revestimento.
Para isolamento de escapamentos de motores a diesel, identifique a área de cobertura proposta em um desenho ou fotografia. Indique se a seção é um trecho de tubulação comum, parte de uma junta de serviço ou adjacente a um conjunto de pós-tratamento. Não estenda o isolamento sobre um componente simplesmente porque ele está conectado ao mesmo escapamento.
Em instalações marítimas, é importante distinguir as tubulações metálicas secas dos componentes com camisa d'água e da mangueira de exaustão úmida a jusante. Tratam-se de partes distintas do sistema e não devem ser agrupadas sob a mesma instrução. A porção seca de um sistema de exaustão que, de outra forma, seria úmido, também precisa ser identificada separadamente.
Avaliarmanta de exaustão seca marítimaApenas para seções onde o projetista do sistema de exaustão permite o isolamento proposto. Preserve os sistemas de injeção de água, as funções de refrigeração e o acesso às conexões. O isolamento não substitui um sistema de refrigeração com defeito nem repara uma mangueira de exaustão danificada e molhada.
Para avaliar o atraso na exaustão do gerador, inclua a operação em carga sustentada e as condições do invólucro na avaliação. Uma breve demonstração em marcha lenta não é suficiente para aprovar uma configuração destinada a operação prolongada.
Cobertura:Fotografe a curva mais acentuada, a sobreposição e ambas as extremidades. Confirme se a superfície necessária está coberta sem obstruir a circulação ou o acesso para manutenção.
Resultado térmico:Registre as condições de operação, o período de estabilização e os locais de medição. Verifique a superfície acabada e os componentes próximos que a instalação visa proteger.
Condição após o resfriamento:Inspecione quanto a danos no revestimento, levantamento das bordas, sobreposições deslocadas e fixação solta. Defina se a aplicação requer ciclos térmicos adicionais ou avaliação ambiental.
Manutenção:Defina como a instalação será verificada quanto à deterioração ou contaminação durante o uso. Uma superfície revestida não comprova que o tubo subjacente esteja livre de corrosão ou que o revestimento montado seja estanque.
Para obter um orçamento, informe a largura selecionada, a espessura nominal, o acabamento e o comprimento útil necessário. Adicione as dimensões do tubo, as condições de operação e qualquer isolamento subjacente. Identifique separadamente a fita de vedação ou os acessórios de fixação necessários para que a configuração completa possa ser analisada.
Para encomendas OEM ou de distribuição, inclua a quantidade por tamanho e a embalagem proposta. O existenteGuia de fornecimento de fitas isolantes para escapamentos, tanto para fabricantes de equipamentos originais (OEM) quanto para marcas próprias.Abrange a aprovação da amostra e os requisitos de embalagem. Guarde a especificação de instalação junto com a amostra aprovada para pedidos subsequentes.
Não. O compósito é fornecido como um revestimento à base de fibra de vidro com uma camada de silicone. A aplicação por spray é um tratamento de superfície aplicado separadamente. Sua construção, instalação e limites de operação devem ser especificados separadamente.
Não. A temperatura da superfície final depende da configuração completa do isolamento e das condições de operação. Especifique e verifique o resultado desejado, em vez de considerar a espessura nominal como garantia de segurança.
Não assuma isso. Defina uma dimensão ou percentagem de sobreposição para a tira selecionada e a instalação. Confirme o resultado nas curvas e nas transições antes de finalizar o consumo do rolo.
Não. Nesta aplicação, trata-se de um componente de acabamento de isolamento, não de um reparo de tubulação ou flange. Corrija defeitos no sistema de exaustão antes de instalar a proteção térmica.
Somente após a avaliação do material existente e de seu estado, e a aprovação da disposição completa da sobreposição. Não cubra isolamento molhado, contaminado, deteriorado ou não identificado.
UsarFita de escapamento de silicone composta BSTFLEXcomo referência do produto, envie suas dimensões, condições de operação e requisitos de acabamento. Para comparação com outras construções, consulte oGama de fitas térmicas para escapes e coletores, ouSolicite um orçamento para o seu projeto de isolamento de escapamento..
