Um escudo térmico do tipo "peel and stick" (descole e cole) é uma barreira térmica flexível com um adesivo sensível à pressão no verso, que permite que o material seja colado diretamente a um painel ou outra superfície adequada. Em aplicações automotivas, esta construção é comumente usada onde componentes de escapamento, turbocompressores, conversores catalíticos, sistemas de transmissão ou outros componentes quentes criam calor radiante próximo à carroceria do veículo ou a equipamentos sensíveis.
A conveniência de um verso adesivo não significa que todo escudo térmico autoadesivo possa ser instalado em qualquer local quente. A superfície reflexiva, a camada de isolamento, o adesivo e o substrato de montagem operam sob condições diferentes. Portanto, a seleção bem-sucedida depende de onde o escudo é instalado, quão quente a superfície colada se torna, a folga disponível em relação à fonte de calor e o ambiente mecânico ao redor da peça.
A BSTFLEX fornece vários materiais de barreira térmica e escudos térmicos com verso adesivo para gestão térmica automotiva e industrial, incluindo fibra de vidro, sílica e construções reflexivas finas.
Um escudo térmico do tipo "peel and stick" normalmente combina três elementos funcionais:
Este design é diferente de um escudo térmico de metal estampado rígido. Um escudo rígido é normalmente montado com suportes ou fixadores e pode criar intencionalmente um espaço de ar. Um escudo térmico com verso adesivo é fixado diretamente na superfície protegida, tornando-o útil onde o espaço de instalação é limitado ou onde é necessária uma barreira leve e adaptável.
Também é diferente de fita de escapamento ou isolamento de escapamento. Uma barreira térmica do tipo "peel and stick" é geralmente instalada no componente que precisa de proteção contra uma fonte de calor próxima, em vez de ser enrolada diretamente ao redor do tubo de escapamento quente.
As melhores aplicações são locais onde o calor radiante atinge um painel próximo, mas o próprio escudo pode ser colado a uma superfície adequada. Locais automotivos típicos incluem os seguintes.

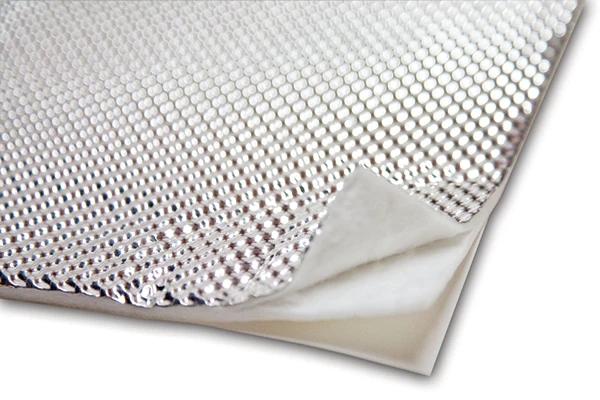

Uma parede corta-fogo pode receber calor radiante significativo de coletores de escapamento, turbocompressores, tubos de descida ou componentes do motor. Um escudo térmico com verso adesivo pode ser aplicado em um lado apropriado da parede corta-fogo para reduzir o calor radiante que chega ao compartimento de passageiros ou componentes próximos.
Antes de especificar o material, determine qual lado da parede corta-fogo receberá o escudo, a distância da fonte de calor e a temperatura real da superfície de montagem.

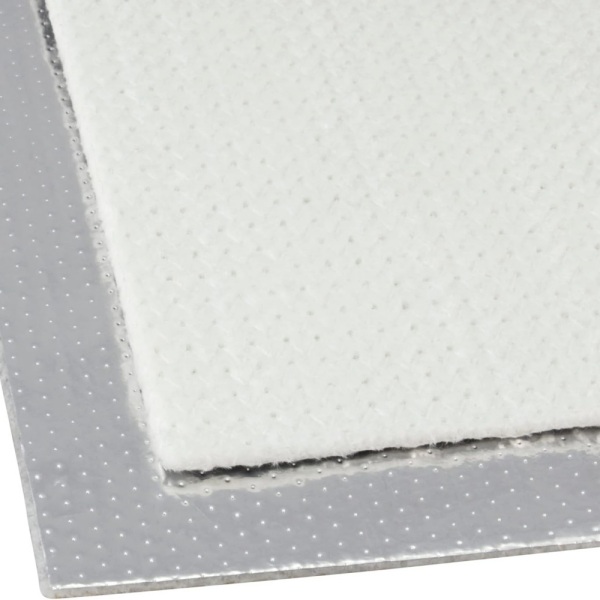

Tubos de escapamento, conversores catalíticos e componentes de transmissão podem criar uma zona térmica concentrada ao redor do túnel de transmissão. Um escudo térmico flexível do tipo "peel and stick" pode seguir o formato do túnel mais facilmente do que alguns materiais de folha rígida.
A parte inferior de um veículo, no entanto, também pode sofrer com água, detritos da estrada, vibração e fluxo de ar. A seleção do adesivo e a retenção das bordas tornam-se, portanto, particularmente importantes neste local.

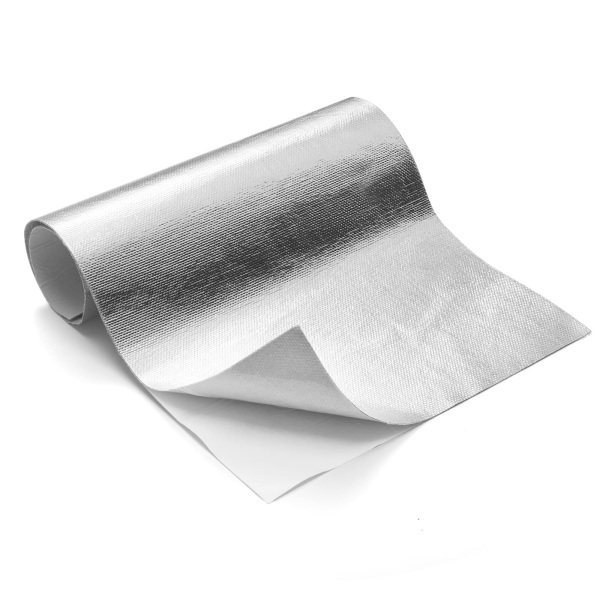

Assoalhos posicionados acima de sistemas de escapamento, silenciadores, conversores catalíticos ou outros componentes quentes são outra aplicação comum. O objetivo é normalmente limitar a transferência de calor em direção à cabine ou proteger revestimentos sensíveis à temperatura e componentes internos.
Para instalações expostas na parte inferior da carroceria, não selecione um escudo térmico apenas pela sua classificação de temperatura. Verifique se o adesivo, as bordas e a camada reflexiva externa são adequados para a exposição mecânica e ambiental esperada.
Folhas reflexivas finas com verso adesivo são úteis onde o calor radiante afeta painéis sob o capô, anteparas, caixas de ar, áreas de admissão ou outras zonas quentes localizadas.
Para aplicações compactas no compartimento do motor onde uma construção reflexiva fina é preferida, a BSTFLEX oferece uma folha reflexiva de calor dourada com verso adesivo. O material utiliza uma face dourada reflexiva, reforço de fibra de vidro e adesivo sensível à pressão para instalação em superfícies devidamente preparadas.
Quando o roteamento do escapamento passa perto de um tanque de combustível, célula de combustível ou painel da carroceria adjacente, uma barreira térmica adesiva pode ser instalada na superfície protegida para reduzir a exposição ao calor radiante.
Aplicações no sistema de combustível requerem atenção especial à posição de instalação, compatibilidade do adesivo, exposição a fluidos e retenção mecânica. O escudo térmico não deve interferir na inspeção, drenagem, linhas de combustível, hardware de montagem ou acesso para manutenção.
O calor radiante de coletores de escapamento, turbocompressores e outros componentes do lado quente pode aquecer superfícies próximas do sistema de admissão. Uma folha reflexiva leve pode ser usada em painéis de caixa de ar adequados ou barreiras circundantes onde o objetivo é reduzir a carga de calor radiante.
A presença de uma superfície reflexiva de alta temperatura não torna uma barreira com verso adesivo adequada para instalação direta em todas as fontes de calor.
Um escudo térmico do tipo "peel and stick" não deve ser aplicado automaticamente diretamente a um coletor de escapamento, carcaça de turbocompressor, conversor catalítico ou tubo de escapamento. Esses componentes podem criar temperaturas substancialmente diferentes da temperatura medida em um painel da carroceria próximo.
Se o objetivo é isolar o próprio componente de escapamento, revise isolamento de escudo térmico de exaustão, fitas de exaustão ou isolamento específico para componentes, em vez de presumir que uma barreira adesiva montada em painel é intercambiável com isolamento direto de exaustão.
Um dos erros de especificação mais comuns é observar a capacidade de temperatura da face reflexiva ou do substrato de fibra e presumir que o adesivo possui a mesma classificação de temperatura.
Geralmente, não possui.
Um conjunto de escudo térmico pode conter vários materiais com diferentes limites operacionais:
| Parte do escudo térmico | O que deve ser avaliado |
|---|---|
| Face reflexiva | Exposição radiante, oxidação, danos superficiais e orientação em relação à fonte de calor |
| Substrato de fibra de vidro ou sílica | Capacidade de temperatura da fibra, espessura e integridade estrutural |
| Sistema de laminação | Ciclos de temperatura e estabilidade de união entre camadas |
| Adesivo sensível à pressão | Temperatura real da linha de união, compatibilidade do substrato e adesão a longo prazo |
| Painel protegido | Temperatura da superfície, condição do revestimento, limpeza e ambiente mecânico |
A especificação que importa para o adesivo é, portanto, a temperatura esperada na linha de união, não simplesmente a temperatura do tubo de exaustão a vários centímetros de distância.
Antes de selecionar um escudo térmico com verso adesivo, avalie as seguintes condições.
Determine a temperatura máxima contínua e de pico da superfície à qual o material será realmente colado. Não substitua este valor pela temperatura do gás de exaustão, temperatura do coletor ou classificação da face reflexiva.
Se a temperatura esperada da superfície de montagem estiver próxima ou acima do limite do adesivo, considere aumentar a folga, usar uma construção de escudo térmico diferente ou adicionar retenção mecânica.
Adesivos sensíveis à pressão podem se comportar de maneira diferente em aço pintado, alumínio bruto, aço inoxidável, compósitos, plásticos e revestimentos texturizados. A condição da superfície é tão importante quanto o seu material.
Óleo, resíduo de silicone, poeira, corrosão, umidade ou tinta solta podem reduzir a adesão, mesmo quando o adesivo em si é tecnicamente adequado para a temperatura operacional.
Superfícies planas ou levemente curvas geralmente fornecem uma área de união contínua maior. Curvas acentuadas, nervuras profundas e curvas compostas podem criar tensão na interface do adesivo e aumentar o risco de levantamento das bordas.
Para geometrias complicadas, teste o ajuste do material antes de remover o revestimento protetor. Peças cortadas sob medida ou cortadas em matriz podem proporcionar uma instalação mais repetível do que aparar uma folha retangular grande durante a montagem.
Aplicações automotivas raramente são estáticas. A vibração do motor, a entrada da estrada e o movimento do trem de força podem sobrecarregar as bordas de um escudo térmico adesivo ao longo de milhares de ciclos térmicos.
Em áreas de vibração severa, considere cantos arredondados, bordas de ataque protegidas, vedação de bordas ou retenção mecânica adicional, quando apropriado.
Uma instalação sob o capô e uma instalação exposta na parte inferior da carroceria têm ambientes de serviço muito diferentes. Respingos da estrada, névoa de óleo, líquido de arrefecimento, contaminação por combustível e produtos químicos de limpeza podem afetar a união a longo prazo.
Quando essas exposições forem esperadas, identifique-as durante a seleção do material em vez de tratar o desempenho do adesivo apenas como uma especificação de temperatura.
O substrato é outra parte importante do processo de seleção.
Para blindagem térmica radiante industrial e automotiva geral, ummanta de proteção térmica de alumínio com adesivo fornece uma superfície de alumínio reflexiva, camada de fibra de vidro e verso autoadesivo.
Este tipo de construção pode ser considerado para compartimentos de motor, painéis de veículos e outros locais onde é necessária uma instalação flexível e cortada sob medida.

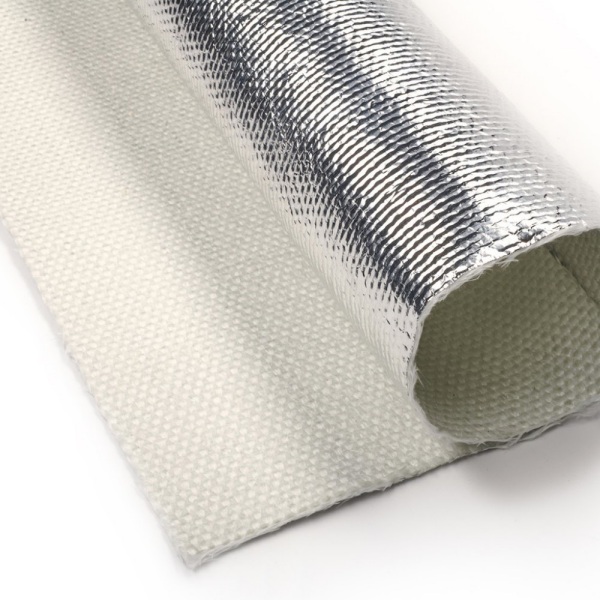

Onde um substrato de sílica for preferido, a BSTFLEX fornece uma barreira de proteção térmica de sílica e alumínio com adesivo. O produto combina uma superfície reflexiva aluminizada com sílica tecida e uma construção com verso adesivo.
Produtos de sílica e fibra de vidro não devem ser selecionados apenas pelo maior número de temperatura da fibra. O conjunto instalado completo, incluindo a construção do adesivo e do laminado, deve permanecer adequado para a temperatura real de serviço.

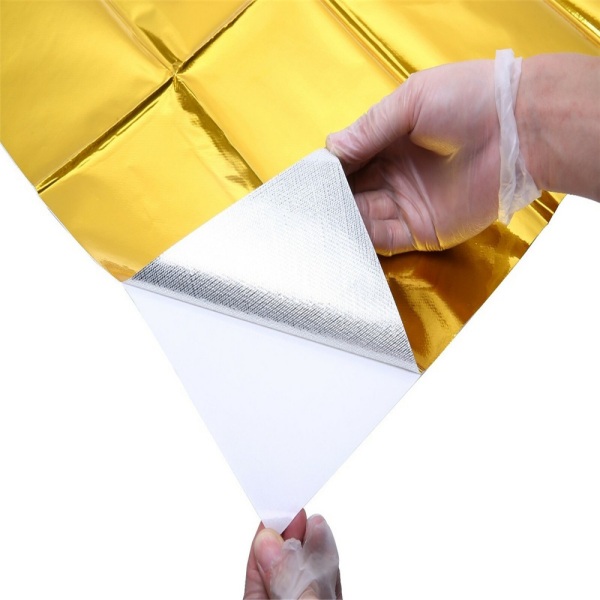

Onde o espaço é limitado e uma camada reflexiva mais fina é desejável, uma folha reflexiva de calor dourada com adesivo pode ser considerada para painéis sob o capô, corta-fogos, anteparas e zonas de calor radiante localizadas.
Esta construção é diferente de uma manta de isolamento de fibra de vidro ou sílica mais espessa. A escolha do material deve, portanto, começar pela aplicação e não apenas pela aparência.
As barreiras térmicas reflexivas gerenciam principalmente o calor radiante, e a geometria da instalação afeta fortemente seu desempenho. Em geral, uma face reflexiva funciona de forma mais eficaz quando está voltada para a fonte de calor e não pressionada diretamente contra essa fonte.
A folga necessária não pode ser reduzida a um número universal, pois a temperatura da fonte de calor, o fluxo de ar, a construção da proteção, o tempo de exposição e a temperatura do lado protegido são importantes.
Para um projeto OEM ou industrial, forneça a distância mínima disponível entre o componente quente e a proteção térmica para que a instalação possa ser avaliada como um sistema.
A perda de adesão nem sempre é causada por um adesivo defeituoso. As causas comuns incluem:
É por isso que a seleção do adesivo deve fazer parte da especificação do escudo térmico, em vez de ser uma reflexão tardia durante a instalação.
| Fator de seleção | Escudo térmico adesivo | Escudo montado mecanicamente |
|---|---|---|
| Instalação | Adesivo sensível à pressão | Fixadores, clipes, suportes ou espaçadores |
| Requisito de espaço | Útil onde o espaço de instalação é limitado | Pode criar intencionalmente um entreferro |
| Formas complexas | Materiais flexíveis podem se adaptar a muitos painéis | Requer geometria moldada ou pontos de montagem projetados |
| Principal preocupação na seleção | Temperatura do adesivo e condição da superfície | Geometria de montagem, folga e durabilidade do fixador |
Nenhum dos projetos é universalmente melhor. A construção correta depende do espaço de embalagem, fluxo de calor, temperatura, superfície de instalação, requisitos de durabilidade e método de produção.
Para um projeto automotivo, de equipamento ou industrial, forneça mais do que apenas uma solicitação de "escudo térmico com adesivo de alta temperatura". Uma RFQ útil deve incluir:
Para projetos personalizados, a BSTFLEX pode analisar o material da folha, bem como os requisitos de barreira térmica cortada sob medida e die-cut. Visite nosso Gama de barreiras térmicas e escudos de calor para comparar as construções de materiais disponíveis.
Não automaticamente. A maioria das barreiras em painel com adesivo destina-se a proteger uma superfície próxima, em vez de servir como isolamento direto para tubos de escape. Verifique a construção do produto e a temperatura da linha de colagem antes de qualquer aplicação de contacto direto.
Não. A face refletora, o substrato de fibra, o laminado e o adesivo sensível à pressão podem ter limites de temperatura diferentes. O adesivo deve ser selecionado de acordo com a temperatura real da superfície de montagem.
Algumas construções podem ser consideradas para assoalhos e outros painéis da parte inferior da carroçaria, mas os salpicos da estrada, sujidade, vibração, fluxo de ar, abrasão e bordas expostas devem ser avaliados. Ambientes severos podem exigir proteção de bordas ou retenção mecânica.
Para construções de barreira de calor radiante refletora, a face refletora é normalmente orientada para a fonte de calor radiante. Confirme sempre o requisito de instalação para o material específico.
Sim. Dimensões de folha personalizadas, peças cortadas e componentes de barreira de calor cortados por matriz podem ser analisados com base em desenhos, modelos e requisitos de produção. A escolha do material, a construção do adesivo e o método de conversão são confirmados para o projeto individual.
Um escudo de calor autocolante deve ser selecionado como um conjunto térmico completo, em vez de apenas pela conveniência do adesivo. Comece pela fonte de calor e pela geometria da instalação, determine a temperatura na superfície de montagem, avalie o ambiente e, em seguida, escolha o material refletor, o substrato térmico e a construção do adesivo.
A BSTFLEX fornece mantas de escudo de calor de fibra de vidro e alumínio com adesivo, barreiras de calor de sílica e alumínio com adesivo, folhas refletoras de calor douradas e outros materiais de barreira de calor automotivos.
Precisa de ajuda para escolher a construção? Envie o local de instalação, a temperatura da fonte de calor, a temperatura da superfície de montagem, a folga, as dimensões e a quantidade necessária através da nossa página de contacto para análise de material e orçamento.
