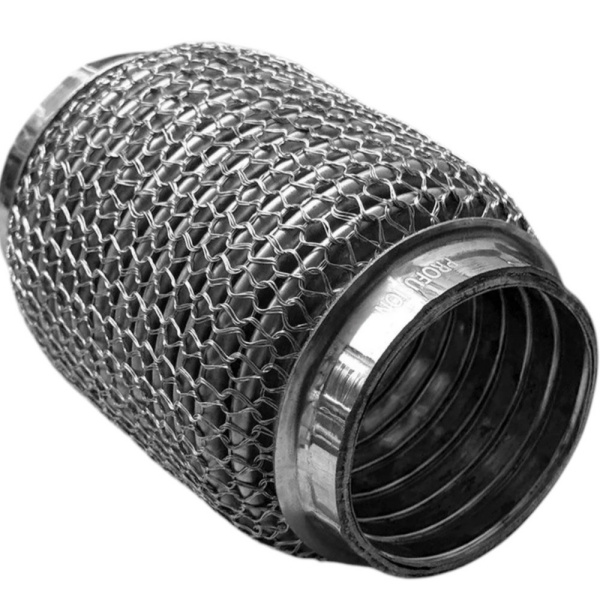

Malha de arame tricotada para foles de escape e tubos de escape flexíveis.
A malha de arame tricotada é amplamente utilizada em foles de escape, tubos de escape flexíveis, desacopladores de escape e outros conjuntos de conexão de escape flexíveis, onde o componente deve tolerar vibração, expansão térmica, movimento repetido e contato mecânico.
Diferentemente das telas metálicas trançadas ou das mangas convencionais de aço inoxidável trançado, a tela metálica tricotada é formada por laços contínuos de fio de aço inoxidável. Essa estrutura em laço permite que a tela se comprima, estique, se adapte a superfícies curvas e se mova com o componente do escapamento sem se tornar uma restrição rígida.
Para aplicações de escapamento automotivo e industrial, a malha pode ser instalada ao redor de um fole, posicionada sob uma trança externa, integrada a uma estrutura de desacoplamento ou fabricada como uma manga tubular separada, de acordo com o projeto do sistema de escapamento do cliente.

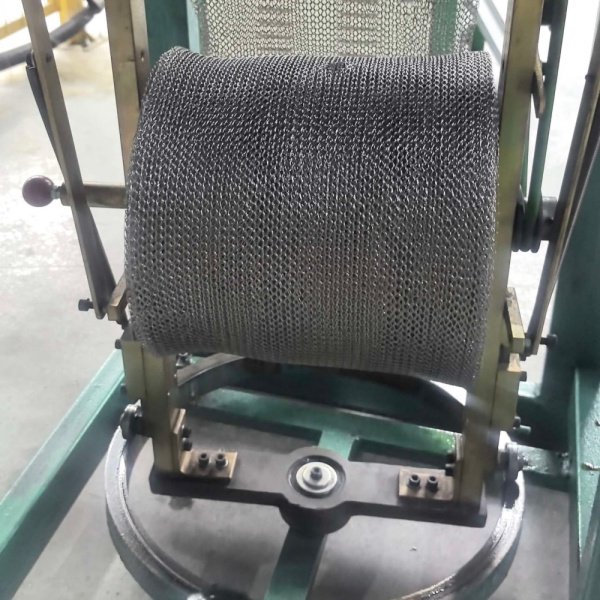

A BSTFLEX fabricamangas de malha de arame tricotado em aço inoxidávelPara foles de escape, tubos de escape flexíveis e desacopladores de escape automotivos. O diâmetro do fio, o diâmetro da luva, a qualidade do aço inoxidável, a densidade da malha, a quantidade de fios e o comprimento final podem ser personalizados para projetos OEM.
Onde a malha de arame tricotada é usada em um conjunto flexível de escapamento?
Não existe um modelo único e universal para tubos flexíveis de escape. Diferentes plataformas de veículos, configurações de motores e fabricantes de sistemas de escape utilizam diferentes combinações de foles, tranças, revestimentos e malhas tricotadas.
Um conjunto flexível de escape típico pode conter várias camadas metálicas:
Trança externa de aço inoxidável
↓
Camada de malha de arame tricotada
↓
Fole corrugado de aço inoxidável
↓
Forro interno intertravado ou flexível
Em outra construção, a manga de malha tricotada pode ser encaixada diretamente ao redor do fole sem uma trança externa adicional.
Manga de malha de aço inoxidável tricotada
↓
Fole de escape
↓
Forro interno
A posição correta da malha depende da função mecânica exigida da junta de escape completa. É por isso que a malha tricotada para foles de escape deve normalmente ser selecionada juntamente com o projeto geral do tubo flexível, em vez de como um componente isolado.
Por que os foles de escape precisam de uma camada de malha metálica flexível?
Os foles de escape são projetados para absorver o movimento entre o motor e o sistema de escape a jusante. Durante o funcionamento do veículo, os foles podem ser expostos a diversas formas de deslocamento simultaneamente.
- vibração do motor
- Pulsação do escapamento
- vibração induzida pela estrada
- Expansão térmica
- Compressão e extensão axial
- Movimento lateral
- Desalinhamento angular
- Ciclos térmicos repetidos de partida e parada
Uma cobertura metálica rígida interferiria nesse movimento. A malha de aço inoxidável tricotada é adequada porque a estrutura em laço pode se deformar juntamente com o fole.
Isso permite que a malha permaneça em contato com a estrutura, ao mesmo tempo que possibilita movimentos controlados.
Como a malha de arame tricotada ajuda a controlar a vibração
Uma das características importantes da malha tricotada é o grande número de pontos de contato fio a fio criados pelas laçadas da malha.
Quando o conjunto do escapamento vibra, as espiras individuais podem se mover ligeiramente em relação às espiras adjacentes. Isso cria atrito entre as superfícies dos fios de aço inoxidável e pode ajudar a dissipar parte da energia mecânica gerada pela vibração.
A quantidade de amortecimento depende de vários fatores, incluindo:
- diâmetro do fio
- Número de fios trançados juntos
- Densidade da malha
- Compressão de malha
- Diâmetro da manga
- aço inoxidável
- Posição de instalação
- Interação com o fole e a trança externa
Por esse motivo, duas mangas de malha tricotada com o mesmo diâmetro externo podem apresentar comportamentos muito diferentes se o tamanho do fio ou a densidade da malha forem diferentes.
Proteção de superfície para foles de escape
Os foles finos de aço inoxidável são projetados para serem flexíveis, mas o atrito repetido contra os componentes metálicos circundantes pode contribuir para o desgaste.
Uma camada de malha metálica tricotada pode atuar como uma interface mecânica flexível ao redor do fole. A malha ajuda a separar a superfície do fole das camadas adjacentes e distribui o contato por uma área maior.
Essa função pode ser particularmente útil quando um fole é combinado com uma malha externa de aço inoxidável ou outra estrutura metálica de contenção.
Malha de arame tricotada e movimento de fole
O desempenho de uma junta de escape flexível depende de permitir que o fole se mova dentro da sua faixa de movimento prevista no projeto.
Uma manga de malha tricotada, com as especificações corretas, pode acomodar:
- Compressão axial
- Extensão axial
- Movimento radial
- Deslocamento angular limitado
- Ciclos de vibração repetidos
No entanto, a malha não deve ser selecionada apenas pelo diâmetro da manga.
Uma estrutura excessivamente densa ou com malha muito apertada pode restringir o movimento, enquanto uma malha muito frouxa pode não proporcionar a interação mecânica desejada com o componente de exaustão.
O projeto correto exige um equilíbrio entre flexibilidade, massa metálica, densidade da malha e ajuste dimensional.
Malha de arame tricotada versus trança de aço inoxidável
A malha de arame tricotada e a trança de aço inoxidável são frequentemente confundidas porque ambas podem aparecer na parte externa de um tubo de escape flexível.
Eles são produzidos por diferentes processos de fabricação e normalmente apresentam comportamentos mecânicos distintos.
| Recurso | Malha de arame tricotada | Trança de aço inoxidável |
|---|---|---|
| Construção | Laços de arame tricotados interligados | Portadores de fios de cruzamento diagonal |
| Compressibilidade radial | Alto | O valor depende do desenho da trança. |
| Contato fio a fio | Grande número de pontos de contato do laço | O contato ocorre principalmente nas interseções das tranças. |
| Conformabilidade | Muito bom | Bom |
| Função típica | Amortecimento, separação, proteção de superfície, suporte flexível | Restrição externa e reforço estrutural |
| Podem ser usados juntos | Sim | Sim |
Em muitos projetos de tubos flexíveis de escape, a malha tricotada e a trança de aço inoxidável não são produtos concorrentes. Elas podem ser usadas em conjunto porque cada estrutura contribui com diferentes propriedades mecânicas.
Malha tricotada com tripla trama para aplicações em sistemas de exaustão.
A BSTFLEX consegue fabricar malhas tricotadas utilizando múltiplos fios de aço inoxidável alimentados simultaneamente no processo de tricotagem.
Uma construção importante é umamalha tricotada de fio triplo, onde três fios de aço inoxidável são alimentados em paralelo e trançados juntos na mesma estrutura em forma de laço.
Fio de aço inoxidável 1
+
Fio de aço inoxidável 2
+
Fio de aço inoxidável 3
↓
Alimentação de fio paralelo
↓
Processo de Tricô
↓
Manga tubular de malha com tripla camada de fios
Em comparação com uma construção tricotada semelhante de fio único, uma malha de fio triplo contém mais material metálico em cada laço tricotado.
Isso pode ser útil quando o fabricante do componente do escapamento exige uma estrutura de malha mais robusta, maior massa metálica ou características de compressão diferentes.
O número de fios condutores deve ser selecionado de acordo com os requisitos de montagem. Mais fios não significam automaticamente melhor desempenho em todos os sistemas de escape.
A BSTFLEX pode personalizarmalha de tricô de fio triplo para foles de escapeDe acordo com os desenhos do cliente ou amostras existentes.
Como o diâmetro do fio altera o comportamento da malha
O diâmetro do fio é uma das variáveis mais importantes no projeto de uma malha tricotada para escapamento.
Um fio de aço inoxidável mais grosso geralmente produz uma estrutura metálica mais rígida e pesada, enquanto um fio mais fino pode produzir uma malha mais leve e flexível.
O diâmetro do fio influencia:
- Rigidez da malha
- Peso da malha
- Flexibilidade do loop
- Resistência à compressão
- área de contato da superfície
- Resistência à abrasão
- Espessura final da manga
O diâmetro do fio deve, portanto, ser considerado juntamente com a densidade da malha e o número de fios.
Um fio grosso com uma trama aberta pode se comportar de maneira diferente de um fio mais fino usado em uma construção densa de múltiplos fios.
Por que a densidade da malha é importante
A densidade da malha descreve a quantidade de fio incorporada em uma determinada área ou comprimento da malha tricotada.
Uma malha mais densa geralmente contém mais pontos de contato entre os fios e mais massa metálica. Isso pode alterar suas características de amortecimento, rigidez e comportamento de compressão.
Uma trama mais aberta normalmente oferece maior flexibilidade e menor peso.
A densidade correta depende da posição pretendida dentro do conjunto flexível do escapamento.
Por exemplo, uma malha utilizada diretamente ao redor de um fole pode exigir uma construção diferente de uma malha posicionada entre o fole e uma trança de arame externa.
Como escolher o diâmetro correto da manga
O diâmetro da luva deve ser cuidadosamente ajustado ao diâmetro externo do fole de escape ou do tubo flexível.
Se a malha tricotada for muito pequena, pode ser difícil de instalar ou pode exercer compressão excessiva no fole.
Se a capa for muito grande, pode ficar muito folgada e não interagir com a montagem conforme o esperado.
Para o desenvolvimento OEM, a BSTFLEX recomenda fornecer:
- diâmetro externo do fole
- Diâmetro interno da malha necessário
- Comprimento final da manga
- Compressão ou condição de ajuste necessários
- Desenho da junta flexível completa do escapamento, quando disponível.
Seleção de materiais em aço inoxidável
O aço inoxidável é geralmente escolhido para malhas de exaustão tricotadas por combinar resistência à corrosão, capacidade de suportar altas temperaturas e durabilidade mecânica.
As opções de materiais típicas podem incluir aço inoxidável 304 e 316, enquanto outras classes podem ser avaliadas para requisitos específicos do fabricante original do equipamento (OEM).
A seleção de materiais deve levar em consideração:
- Temperatura de operação
- Ambiente de oxidação
- exposição ao sal de estrada
- Condensação
- Localização do sistema de escape
- Vida útil necessária
- Especificação de material do cliente
Para sistemas de escape exigentes, o material deve ser confirmado de acordo com as especificações de engenharia do cliente, em vez de ser selecionado apenas com base na resistência geral à corrosão.
Malha tricotada para desacopladores de escapamento automotivo
Os desacopladores de escape são projetados para reduzir a transmissão do movimento do motor para o sistema de escape a jusante.
Um conjunto de desacoplamento típico pode precisar acomodar vibração, movimento angular, deslocamento axial e expansão térmica, mantendo ao mesmo tempo o caminho de exaustão necessário.
A malha tricotada pode ser incorporada a essa montagem porque sua estrutura em laço permite movimento controlado e cria muitos pontos de contato por fricção entre os fios.
Para esta aplicação, o desempenho da malha depende fortemente do projeto completo do desacoplador. A mesma especificação de malha tricotada não deve ser usada automaticamente para todas as plataformas de veículos ou sistemas de motor.
Malha tricotada para tubos de escape flexíveis
Tubos de escape flexíveis são usados onde tubos rígidos não conseguem acomodar de forma confiável o movimento do motor e a expansão térmica.
Dependendo do projeto, um tubo de escape flexível pode combinar:
- Fole corrugado
- Revestimento interno intertravado
- Trança de fio externo
- Malha de arame tricotada
- Colares de extremidade ou conexões soldadas
A malha tricotada pode ser projetada para se ajustar ao diâmetro do fole e funcionar com as camadas circundantes sem impedir que o tubo flexível execute o movimento pretendido.
Construção tricotada com um ou vários fios?
A escolha correta depende do componente de escape em questão.
| Fator de projeto | Malha de fio único | Malha de múltiplos fios |
|---|---|---|
| Teor de metais | Mais baixo | Mais alto |
| Peso da malha | Isqueiro | Mais pesado |
| Construção em Loop | fita única | Duas, três ou mais mechas |
| Flexibilidade | Depende do fio e da densidade. | Depende do fio e da densidade. |
| Personalização | Disponível | Disponível |
| Método de seleção típico | Desenho, amostra ou requisito de desempenho | Desenho, amostra ou requisito de desempenho |
O importante é que a quantidade de fios é apenas uma variável. Uma especificação adequada também inclui o diâmetro do fio, o diâmetro da luva, a densidade da malha, o comprimento final e a qualidade do material.
Como especificar a malha de arame tricotada para um fole de escape
Para um novo projeto de fole de escape ou tubo flexível, as informações a seguir ajudam a determinar a construção de malha tricotada apropriada.
| Item de especificação | Informações necessárias |
|---|---|
| Aplicativo | Fole de escape, tubo flexível, desacoplador ou junta flexível |
| Diâmetro externo do fole | mm |
| Diâmetro da malha necessário | mm |
| Comprimento da malha | mm |
| Material de fio | Aço inoxidável 304, 316 ou conforme especificado pelo cliente. |
| Diâmetro do fio | mm |
| Número de fios | Individual, duplo, triplo ou personalizado |
| Densidade da malha | Valor especificado, desenho ou amostra |
| Peso da malha | g/m ou outro requisito do cliente, se especificado |
| Posição de montagem | Fole externo, abaixo da trança ou em outra posição |
| Requisito anual | Peças ou metros |
Um desenho do cliente ou uma amostra de malha existente é particularmente útil ao substituir um componente de malha de exaustão existente.
Desenvolvimento baseado em amostras para fabricantes de sistemas de escapamento
Em muitos projetos de substituição de peças originais (OEM), o cliente não possui uma especificação completa da malha tricotada.
Em vez disso, a referência disponível pode ser:
- Uma manga de malha existente
- Um fole de escape completo
- Um trecho de tubo de escape flexível
- Um desenho sem parâmetros de tricô
A BSTFLEX pode avaliar a amostra física e confirmar parâmetros relevantes, como dimensões da manga, configuração aproximada dos fios e estrutura de tricô, antes de desenvolver uma versão de produção.
Essa abordagem é particularmente útil para fabricantes de sistemas de escapamento que precisam de um produto personalizado.manga de malha de arame tricotada de escapamentocompatível com um fole ou junta flexível existente.
Aplicações além dos carros de passageiros
A malha de aço inoxidável tricotada não se limita aos sistemas de escape de veículos de passageiros.
Requisitos semelhantes de flexibilidade nos sistemas de exaustão podem surgir em:
- Veículos comerciais
- Caminhões pesados
- Máquinas de construção
- Equipamentos agrícolas
- Sistemas de geradores a diesel
- tubulação de escape de motor industrial
- conjuntos de escapamento marítimos
- Conectores industriais flexíveis para escapamento
Em cada caso, a malha tricotada deve ser adequada ao diâmetro, à amplitude de movimento e ao ambiente mecânico da conexão flexível.
Por que não existe uma especificação universal para telas de escape tricotadas?
Os conectores flexíveis do sistema de escape variam significativamente entre plataformas de veículos e fabricantes.
Uma malha que funciona corretamente em um fole pode não ter a rigidez, o diâmetro ou a densidade adequados para outra montagem.
As seguintes afirmações são, portanto, importantes:
- Fios mais grossos não significam automaticamente melhor desempenho.
- Uma malha mais densa não proporciona automaticamente um melhor controle de vibração.
- Nem sempre mais fios são a solução correta.
- Uma manga mais apertada não é necessariamente melhor para o movimento do fole.
A malha tricotada do sistema de exaustão deve ser tratada como um componente projetado dentro da conexão flexível completa.
Malha de arame tricotada sob medida para foles de escape e tubos flexíveis.
A BSTFLEX fornece telas de arame tricotado em aço inoxidável personalizadas para fabricantes de sistemas de escapamento automotivos e industriais.
As opções de personalização disponíveis incluem:
- aço inoxidável
- diâmetro do fio
- Construção com um ou vários fios
- Estrutura tricotada com fio triplo
- Densidade da malha
- Diâmetro da manga
- Comprimento final
- malha tubular contínua
- Mangas de malha cortadas à medida
- Desenvolvimento baseado em amostras
- Produção OEM baseada em desenhos
Se você estiver desenvolvendo um fole de escape, um tubo de escape flexível ou um conjunto de desacoplamento automotivo, envie-nos seu desenho ou amostra juntamente com as dimensões necessárias e a especificação do fio.
Solicite uma solução personalizada de malha tricotada para escapamento.
Para orçamento e avaliação técnica, favor fornecer o diâmetro externo do fole de exaustão, o diâmetro da luva necessário, o comprimento da malha, a qualidade do aço inoxidável, o diâmetro do fio, o número de fios, a densidade da malha e a quantidade anual esperada.
Amostras existentes de tubos flexíveis de escape ou malhas tricotadas também podem ser fornecidas para desenvolvimento.
