Como escolher a espessura ideal para chapas de proteção térmica em aço inoxidável texturizado

Escolher a espessura correta para uma chapa de proteção térmica em aço inoxidável estampado é uma das decisões mais importantes no projeto e fabricação de protetores térmicos. A espessura afeta a rigidez, o peso, a conformabilidade, a resistência à vibração, a estabilidade da instalação e a durabilidade a longo prazo em ambientes reais de calor de exaustão. Uma chapa muito fina pode não fornecer estabilidade estrutural suficiente para algumas aplicações, enquanto uma chapa muito grossa pode adicionar peso desnecessário ou reduzir a flexibilidade de conformação para layouts compactos.

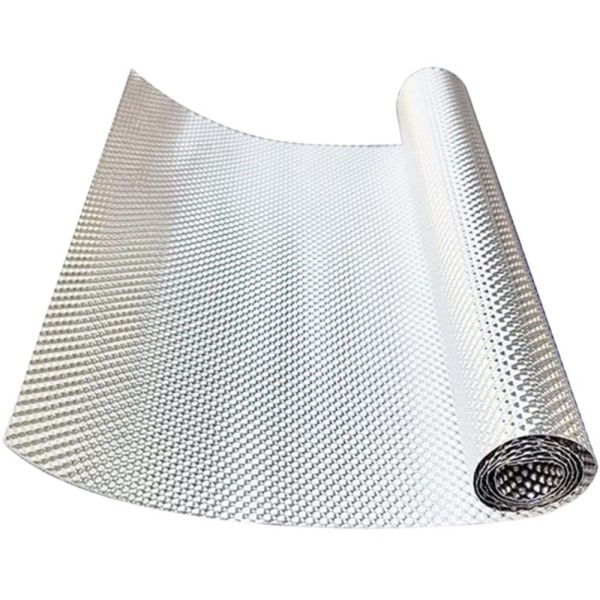

Na BSTFLEX, nosso Chapa de barreira térmica em aço inoxidável texturizado É amplamente utilizado para proteção térmica de escapamentos, barreiras térmicas de turbos, protetores de catalisadores, protetores de silenciadores, barreiras corta-fogo e proteção térmica da parte inferior da carroceria. As espessuras mais vendidas incluem 0,1 mm , 0,15 mm , e 0,2 mm , que abrangem muitas necessidades comuns de fabricação de protetores térmicos automotivos e industriais.

Por que a espessura é importante no desempenho do escudo térmico?

A espessura não é apenas um detalhe dimensional. Ela influencia diretamente o comportamento do material do protetor térmico durante o corte, dobra, estampagem, conformação, instalação e uso a longo prazo. Em aplicações automotivas e de escapamento, uma chapa de proteção térmica deve frequentemente resistir à vibração, ciclos térmicos repetidos, fluxo de ar e tensões de instalação, mantendo a geometria pretendida ao redor da fonte de calor.

Ao selecionar a espessura de uma chapa de aço inoxidável estampada, a decisão deve ser baseada em todas as condições de aplicação, e não apenas no custo do material. A espessura correta ajuda a equilibrar desempenho, eficiência de fabricação e vida útil.

O que a espessura afeta

1. Rigidez

Chapas mais espessas geralmente proporcionam maior rigidez estrutural. Isso é útil quando o protetor térmico precisa manter sua forma em uma área maior, resistir a vibrações ou manter um espaço de ar mais estável próximo aos componentes do escapamento.

2. Formabilidade

Chapas mais finas costumam ser mais fáceis de cortar, dobrar e moldar, especialmente para designs compactos ou mais complexos. Se a peça exigir dobras acentuadas ou conformação intrincada, uma espessura menor pode ser mais prática.

3. Peso

Chapas de aço inoxidável mais finas ajudam a reduzir o peso total da peça. Isso pode ser importante em aplicações automotivas de alto desempenho, competição ou em setores onde o peso é um fator crítico.

4. Durabilidade

Em alguns casos, uma chapa estampada mais espessa oferece maior durabilidade para proteções maiores ou áreas de instalação mais exigentes. No entanto, a resposta correta nem sempre é escolher a opção mais espessa. A melhor escolha depende de como a peça será fabricada e utilizada.

5. Estabilidade da Instalação

Quando um protetor térmico é instalado próximo a tubos de escape, turbocompressores, catalisadores ou silenciadores, a estabilidade da instalação é crucial. A espessura contribui para a resistência do protetor à deformação após a instalação e durante ciclos repetidos de aquecimento e resfriamento.

Por que o relevo altera a decisão sobre a espessura

A estampagem melhora a rigidez da chapa ao adicionar estrutura à superfície. Isso significa que uma chapa de aço inoxidável estampada geralmente oferece maior rigidez do que uma chapa plana da mesma espessura. Por isso, a seleção da espessura não deve ser considerada isoladamente. O desenho do padrão e a profundidade da estampagem também influenciam o comportamento da peça final.

Se a chapa utilizar um padrão em relevo eficaz, um material mais fino ainda pode fornecer rigidez suficiente em algumas aplicações. Se a peça for grande, muito exposta ou necessitar de maior estabilidade dimensional, uma opção mais espessa ainda pode ser a melhor escolha. Suportes BSTFLEX chapa de aço inoxidável com relevo personalizado Produção com múltiplas opções de moldes de estampagem existentes para diferentes requisitos de projeto.

Como escolher entre 0,1 mm, 0,15 mm e 0,2 mm

A maneira mais prática de escolher a espessura é adequar a chapa ao ambiente de aplicação, ao tamanho da peça, ao método de conformação e ao objetivo de desempenho.

Chapa de proteção térmica em aço inoxidável texturizado de 0,1 mm

0,1 mm É frequentemente escolhida quando o baixo peso e a facilidade de conformação são prioridades. É adequada para estruturas de proteção térmica mais leves, requisitos de fabricação mais flexíveis e aplicações em que a peça não exige o mais alto nível de rigidez.

Motivos típicos para escolher 0,1 mm:

• Necessidade de corte e modelagem mais fáceis
• Aplicações sensíveis ao peso
• Peças compactas com requisitos de conformação mais rigorosos
• Projetos em que o relevo ajuda a proporcionar rigidez suficiente sem usar chapas mais grossas.

Essa espessura costuma ser prática para barreiras menores, sistemas de proteção leves e aplicações personalizadas selecionadas, onde a flexibilidade é mais importante do que a resistência estrutural máxima.

Chapa de proteção térmica em aço inoxidável texturizado de 0,15 mm

0,15 mm Geralmente, é a opção mais equilibrada para a fabricação de protetores térmicos em geral. Ela oferece uma combinação prática de rigidez, maleabilidade, durabilidade e peso controlável. Para muitos projetos de protetores térmicos de escapamento, essa espessura representa uma excelente opção intermediária.

Motivos típicos para escolher 0,15 mm:

• Necessidade de equilíbrio entre conformação e rigidez
• Fabricação de escapamentos de uso geral e proteção térmica inferior da carroceria
• Projetos que exigem maior estabilidade do que 0,1 mm, sem a necessidade de utilizar uma chapa mais espessa.
• Uso versátil para peças de proteção térmica fabricadas sob medida.

Para muitas aplicações de fabricantes de equipamentos originais (OEM) e de reposição, 0,15 mm é uma escolha prática e eficiente.

Chapa de proteção térmica em aço inoxidável texturizado de 0,2 mm

0,2 mm É geralmente escolhida quando se exige maior rigidez e estabilidade estrutural. É útil para proteções maiores, aplicações expostas a mais vibração ou peças que precisam manter a forma de maneira mais rigorosa ao longo do tempo.

Motivos típicos para escolher 0,2 mm:

• Necessidade de maior rigidez
• dimensões de escudo maiores
• Serviço mais exigente próximo a fontes de calor de exaustão
• Aplicações onde a retenção da forma a longo prazo é uma prioridade máxima.

Essa espessura pode ser preferível para projetos de blindagem estrutural mais robustos, desde que o projeto suporte o peso adicional e a menor flexibilidade em comparação com opções mais finas.

Tabela de seleção de espessura

Perguntas a fazer antes de escolher a espessura

Antes de decidir entre 0,1 mm, 0,15 mm e 0,2 mm, é útil considerar o seguinte:

• Qual é a área do escudo?
• Qual a distância entre o escudo e a fonte de calor?
• O escudo será plano, dobrado, estampado ou com relevo?
• Quanta vibração a peça sofrerá?
• Ter baixo peso é uma prioridade?
• O projeto precisa de uma retenção de forma mais robusta ao longo do tempo?
• Qual padrão em relevo será usado?

Essas questões ajudam a determinar se a moldabilidade mais leve ou a rigidez mais forte deve ser o fator determinante na escolha.

Espessura por área de aplicação

Protetores térmicos do tubo de escape

Para a proteção de tubos de escape, a espessura deve ser selecionada com base no tamanho da peça, no tipo de montagem e na exposição à vibração. Proteções menores podem funcionar bem com material mais fino, enquanto proteções maiores ou mais expostas podem exigir uma chapa mais resistente.

Barreiras térmicas turbo

Aplicações em áreas de turboélices geralmente envolvem calor mais intenso e espaço de instalação mais restrito. A escolha da espessura deve considerar tanto a intensidade do calor quanto a necessidade de fabricação com formato específico. Em alguns ambientes de temperatura muito alta, uma solução com liga de qualidade superior, como... Escudo térmico em liga Inconel 625 também pode ser mais apropriado.

Protetores de conversor catalítico

A proteção do conversor catalítico geralmente requer uma barreira estável e durável, com boa retenção de forma. A espessura deve ser compatível com o tamanho da proteção e a estrutura de montagem.

Parede corta-fogo e barreiras térmicas inferiores

Para áreas de cobertura de superfície maiores, como painéis corta-fogo ou proteções inferiores da carroceria, a rigidez e a estabilidade do painel tornam-se mais importantes. Uma espessura equilibrada ou maior é geralmente preferida, dependendo da geometria e da estrutura de suporte.

Espessura e Fabricação Personalizada

A espessura também deve estar de acordo com o plano de fabricação. Se a chapa for cortada e fornecida apenas como material, a decisão pode ser diferente de um projeto em que a chapa precise ser estampada, dobrada ou transformada em peças acabadas. A BSTFLEX oferece suporte ao desenvolvimento personalizado de chapas de aço inoxidável com barreira térmica em relevo, com base em desenhos, amostras, dimensões ou requisitos de aplicação.

Nosso Chapa de barreira térmica em aço inoxidável texturizado Está disponível para fornecimento de chapas ou projetos de proteção térmica personalizados, com múltiplas opções de moldes de estampagem para atender a diferentes objetivos de rigidez e conformabilidade.

Erros comuns na seleção da espessura

• Escolher a chapa mais fina apenas para reduzir custos, sem considerar a vibração e a retenção da forma.
• Escolher a folha mais grossa sem considerar a dificuldade de moldagem e o peso adicional.
• Ignorando o efeito do padrão de relevo na rigidez
• Selecionar a espessura sem considerar o tamanho real da proteção e o método de instalação.
• Utilizar uma regra geral de material sem avaliar a área de aplicação específica.

A espessura ideal para chapas de proteção térmica em aço inoxidável estampado depende do equilíbrio entre rigidez, conformabilidade, peso, ambiente de aplicação e requisitos de serviço a longo prazo. Em muitos projetos, 0,1 mm , 0,15 mm , e 0,2 mm Cada uma tem uma função clara. Chapas mais finas podem ser mais adequadas para peças mais leves ou com formatos mais complexos, enquanto chapas mais grossas podem ser melhores para estruturas mais robustas e proteções maiores.

Se você estiver selecionando materiais para escapamento, turbo, conversor catalítico, parede corta-fogo ou proteção térmica inferior, a BSTFLEX pode ajudar a recomendar o material certo. chapa de barreira térmica de aço inoxidável A espessura será definida com base no design da peça, no padrão de relevo e nos requisitos da aplicação.

Perguntas frequentes

Qual a espessura mais versátil para chapas de proteção térmica em aço inoxidável texturizado?

Para muitas aplicações, 0,15 mm é uma escolha prática e intermediária, pois oferece uma combinação equilibrada de rigidez, conformabilidade e peso controlável.

Quando devo escolher a espessura de 0,1 mm?

A espessura de 0,1 mm costuma ser adequada quando o projeto exige maior facilidade de conformação, menor peso e rigidez suficiente, obtidas por meio de um padrão em relevo, em vez de apenas com um material mais espesso.

Quando devo escolher a espessura de 0,2 mm?

A espessura de 0,2 mm costuma ser escolhida quando a proteção precisa de maior rigidez, melhor retenção de forma ou maior estabilidade estrutural em aplicações maiores ou mais exigentes.

A gravação em relevo reduz a necessidade de material mais espesso?

Em alguns casos, sim. A estampagem melhora a rigidez, portanto, uma chapa estampada pode oferecer maior rigidez do que uma chapa plana da mesma espessura. A escolha final ainda depende da aplicação e do projeto da peça.

A BSTFLEX pode recomendar a espessura ideal para a fabricação de escudos térmicos personalizados?

Sim. A BSTFLEX pode recomendar uma espessura adequada com base no local de aplicação, tamanho da peça, padrão de estampagem, método de conformação e objetivo de desempenho.
